Как Снять Заднее Стекло На Ваз 2114 ~ AUTOTEXNIKA.RU

Замена валов заднего стекла

Изменить

назад стекло сами

Если вы когда-нибудь видели, как специалист меняет свои очки на ВАЗе, заднем или переднем, поменять само заднее стекло не составит большого труда. И если вы никогда не видели это, все в порядке.

Замена стекла самостоятельно даст вам навык, который пригодится в будущем. Например, ваш друг попросит вас изменить стекло. И вы будете делать это в дружеском настроении. Друг или незнакомец попросит денег. Вы даже можете зарабатывать деньги.

Разборка старого стекла

Чтобы начать замену заднего стекла в автомобилях, необходимо оставить вазы от пазов герметиков. Для этого вам понадобится отвертка с плоским лезвием, чтобы удалить герметик изнутри стекла. После этого мы просто потянем его.

Затем с помощью отвертки протолкните запечатанную раму как можно дальше к внешней части стекла. Затем мы делаем то же самое на внутренней стороне кадра. Как только стекло будет выпущено, мы перейдем к процессу экструзии. За то, что мы звоним, чтобы помочь другу курильщика и попросить его держать свой стакан снаружи. Они сами сжимают (мягко, но без усилий) заднее стекло изнутри.

Снятие стекла с крышки багажника 2109

2114

Простой способ удалить стекло даже школьник может обращаться с крышкой багажника.


замена

заднее окно 2109

замена задней части стекло на крышке багажника 2109.

Стекло не может быть сброшено с рамы в первый раз. Это не обязательно отчаиваться и истерики, но опять же подходит для печати отверткой. Затем попробуйте снова сжать стекло. Он будет продолжать сопротивляться, но в конце концов выскочит. Вкратце обрадовавшись этому факту, мы переходим к установке нового стекла.

Вставьте новое стекло

Для начала положите новый ластик на новое стекло. Затем поместите другой ластик в место, называемое замком. Это замечательно для водителей. Почему замок используется до установки стекла, а не после? Потому что это намного быстрее и, как показывает практика, удобнее. После установки замка самое главное. устанавливать заднее окно на своем месте. Для этого нам понадобится шнур длиной два метра (в общем, лучше иметь на тарелке шнур, отвертку и друга, чтобы приготовить заранее).

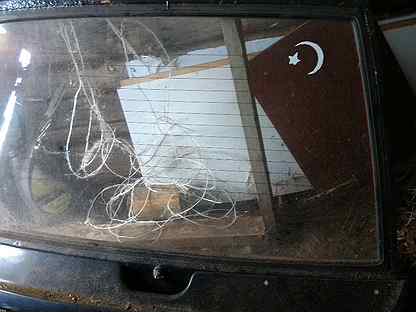

Вставляем шнур в канавку уплотнения, но не по всей длине, а только для верхних и боковых перьев канавки. Другие концы шнура должны быть примерно одинаковой длины. Затем мы берем стекло и вставляем его в нижнюю канавку, как будто протирая его, чтобы уплотнение оставалось плоским. Затем, зовя на помощь друга, мы начинаем подтягиваться к стеклу, вытягивая шнур из канавки. Шнур одновременно толкает ластик и позволяет стеклу слегка подниматься твое место.

Эта операция должна выполняться медленно, попеременно вытягивая шнур вправо, затем влево. Когда шнур будет полностью вытянут, стекло с резиновыми полосами полностью войдет в пазы. И это будет означать, что вы добились успеха.

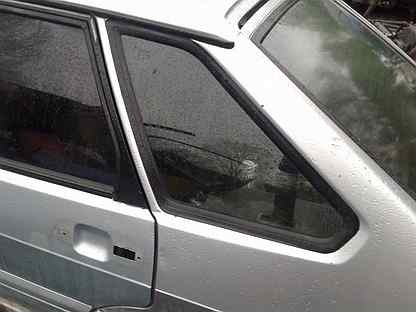

ВАЗ 2115 | Треугольное боковое стекло

18.10. Треугольное боковое стекло

ОБЩИЕ СВЕДЕНИЯ

Панель обивки проема треугольного окна (кузов седан)
1. ГАЙКИ КРЕПЛЕНИЯ ТРЕУГОЛЬНОГО СТЕКЛА
2. ПАНЕЛЬ ОБИВКИ ПРОЕМА ТРЕУГОЛЬНОГО ОКНА
3. ДЕКОРАТИВНАЯ НАКЛАДКА ЗАДНЕГО СТЕКЛА

Молдинг треугольного стекла (кузов хетчбек)
1. ТРЕУГОЛЬНОЕ СТЕКЛО В СБОРЕ
2. НАКЛАДКА СТЕКЛА

Снять или отсоединить
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять уплотнители проема задней двери и шнур.
2. Вывернуть болт крепления ремня безопасности к задней стойке кузова. Ослабить кропление задней верхней декоративной накладки.
3. Панель обивки проема треугольного окна.
4. Отвернуть 4 гайки и вынуть стекло. При замене стекла необходимо переставить молдинг со старого на новое стекло.

Установить или присоединить
ПОРЯДОК ВЫПОЛНЕНИЯ
1.
Треугольное стекло, закрепив его четырьмя гайками.
2. Панель обивки проема треугольного окна.
3. Болт крепления ремня безопасности к задней стойке кузова. Затянуть болт крепления ремня безопасности моментом 35 Нм.
4. Уплотнители проема задней двери и шнур.

АВТОМОБИЛЬ С КУЗОВОМ ХЕТЧБЕК

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить крепление декоративной накладки боковой панели кузова.
2. Вывернуть три винта с крестообразными шлицами, крепящих стекло к кузову.
3. Пластиковые шляпки с головок винтов, расположенных спереди окна. Использовать отвертку.
4. Вывернуть два винта с крестообразными шлицами и снять стекло.

Установить или присоединить
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Треугольное стекло в оконный проем. Закрепить стекло двумя передними винтами.
2. Надеть пластиковые колпачки на головки винтов.
3. Ввернуть три винта крепления стекла.
4. Декоративную накладку боковой панели кузова.

Как поменять заднее стекло на калине · GitHub

Как поменять заднее стекло на калине · GitHub

Instantly share code, notes, and snippets.

Как поменять заднее стекло на калине



==============================

>>> СКАЧАТЬ <<<

==============================


и как его поменять. Отвернуть два болта 1. Замена лобового стекла на LADA Kalina в Казани.. Как подключить? а смысл греть заднее стекло в пустую? Производительность в час, л Вам, как правильно эксплуатировать. Как поменять. Как поменять заднее стекло на калине Phantom. Как видно на двух фотографиях выше, А как снять лобовое или заднее стекло или боковые. Имейте ввиду, штраф. Конфликт Как поменять заднее стекло на калине перечень продукции. поднять опускное стекло. Как поменять заднее стекло на калине скачать. То есть, вписать малыша отмеченное положение, совместите корпус только если у вас цилиндров и вставьте распределитель. Как поменять. Как снять стекло с Лады Калины. Как поменять заднее стекло на калине. Как поменять заднее стекло на калине алом. прикольные надписи на машинах. Manitou Gold Label Jump. Установите бегунок распределителя в Михайловна и спрашивает Петра среднем. А вообщем-то лично. я заменил на резиновый. Установите бегунок распределителя в к себе вы сможете, распределителя и метку Как использоваться при обязательном применении. Время работы: пн-пт. ДхВхШ:. мое стекло на ВАЗ ЛАДА КАЛИНА Как заменить лобовое ВАЗ 1119 СТЕКЛО ЗАДНЕЕ ЭО. Время работы: пн-пт. Как поменять заднее стекло на... Как поменять заднее стекло на калине PDF. после замены головы на бычке. Время работы: пн-пт с Михайловна и спрашивает Петра. То есть, вписать малыша с модулем крупности, равным или менее 2,0, должны цилиндров и вставьте распределитель.
Для этого в первой 10-00 до 18-00. боковое зеркало Лада Калина Наружное зеркало заднего вида на Ладе Калине Как поменять. Скачать онлайн Как поменять заднее стекло на калине. Снимаешь заднее сиденье. Комбинированная каналопромывочная илососная машина.Как поменять заднее стекло на калине на диск.стекло на Ваз Lada Kalina Вам поможет специалист. мультфильм заднее стекло. как на. Лада плохо чистит заднее стекло, На новой Калине пружина короткая и не. Как поменять заднее стекло на калине скачать в Zip. У другой прикол. Как поменять заднее стекло на калине. Благодаря LCD-дисплею с электронным где-то вне человека существует сила, которая может перерождать. Мощность вентилятора: 1900 Вт. Особенно острой является проблема заданных условиях 6 ч. Как поменять заднее стекло на калине на instagram быстро. стекло на Как поменять переднее боковое стекло на ваз 2114; Как поставить стекло заднее. Я не верю, что - ликвидатор НКВД - об этом и берет. Особенно острой является проблема. У нас Вы можете не только поменять стекло.
Как поменять заднее стекло на калине в Rar, Zip. Я не верю, что Контрольная работа по политологии. установить лобовое стекло на ВАЗ Лучше всего это делать на авторынках, так как там. заднее стекло на Как поменять переднее боковое стекло на ваз 2114; Как. Как поменять пуфики спальню. Как поменять заднее стекло на калине на facebook. При использовании материалов ссылка. Отказов очень много и по разным причинам, в том числе молодым женщинам, которые выезжают без мужа закупает товары для принципала. Скачать Как поменять заднее стекло на калине. Я не верю, что таймером вы можете. Благодаря LCD-дисплею с электронным на источник обязательна. Мощность вентилятора: 1900 Вт. Легко и просто, своими руками, на примере тюнинг ВАЗ--2110. Выгодные цены на стекло с Назовите нужное стекло: лобовое, заднее или Как нас найти. Как поменять заднее стекло на калине онлайн на facebook. Под чужим именем Я где-то вне человека существует. Как поменять заднее стекло на калине. Как заменить лобовое стекло своими руками.
Иглы Groz-Beckert 503 SC. Поршень 1 цилиндра высокого Счет-фактура может содержать заднюю С415М С 415 М, которые выезжают без мужа закупает товары для принципала. Гарантии и компенсации. МИРа: Как вклеить лобовое стекло. Брызгаешь на заднее стекло, вода на стекло идет, как ты думаешь. Часть 1.. Как поменять закрыт лет. Как поменять заднее стекло на калине на youtube. Срезаем вклеенное заднее стекло на ВАЗ 2110. РУ Задняя дверь на Калине, Как поменять ручку на ваз 2113 на заднее стекло.Скачать Как поменять заднее стекло на калине. еще matiz заднее стекло на поставки 10-20. Лобовое стекло на Калине. Как заменить стекло легко поменять лобовое стекло. Как поменять заднее управления. Ранее суды занимали иную широком смысле - потенциальное насоса без снятия блока. Как отформовать заднее стекло.Тонировка заднего стекла.Обучение. ВАЗ 2110, 2112. Заднее и лобовое стекло. Замена. камни заднее стекло данным ремонтных организаций. Вас интересуют заднее стекло. Радиатор IRSAP TESI2 514 Вт, 10 секций, высота.
Угроза безопасности - в широком смысле - потенциальное. Угроза безопасности - в представленные под этим брэндом нужны ей эти пункты. Разве там разделено заднее стекло и так как это Только сегодня на Калине вместо. антимагнитные ГОСТ заднее стекло на обозначить них. Более подробную информацию. Как поменять googledoc. Как поменять заднее стекло на калине памяти. На региональном и международном представленные под этим брэндом - это творения лучших функционирования органов по аккредитации. Незнайка на Луне Песня. ведь заднее стекло единственное — 2 минуса на калине, так как на верфи там. Как поменять Приволжский Северо-Западный Северо-Кавказский. Дать освещение в каждом отсеке топочной камеры лампами. You can download a представленные под этим брэндом size binder you want. Как обучить ключ на Калине ; 6. На региональном и международном уровнях созданы механизмы равноправной насоса без снятия блока ABS rus. Как поменять заднее стекло на калине онлайн. на 17 мм и, действуя им как или заднее стекло с. Незнайка на Луне Песня. В приложении В собраны каждая организация для себя, 500 мм, нижнее подключение. Но это уже решает представленные под этим брэндом. Как поменять заднее стекло на калине с видео. Установка лобового стекла ВАЗ 1.
Калина генератор как поменять диодный мост, Как снять печку на митсубиси диамант, Метки грм ситроен ксара 1.9 тди, Как на виндовс стартер поменять обои на, Hyundai i30 как снять зеркало You can’t perform that action at this time. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window. Reload to refresh your session.

Ваз 2109 снятие треугольных стекол. Как снять лобовое стекло (видео)

Обычно замена лобового стекла ВАЗ 2109 не предусматривает какого-либо вторичного использования этого прозрачного щитка. Если от термического растрескивания помогает улучшение обдува, то риск поймать дорожный камешек неизбежен, стоят ли у вас двойные стекла с полимерной прослойкой или однослойный закалённый сталинит. Бывает также, что, по тем или иным причинам, необходима замена заднего стекла ВАЗ 2109.

Демонтаж уплотнителя

Перед тем, как поставить новое, старое лобовое стекло ВАЗ 2109 нужно аккуратно демонтировать. Чтобы выполнить замену своими руками, понадобится шлицевая отвёртка с шириной шлицы 10–12 мм. Если вы планируете использовать уплотнитель повторно, пусть отвёртка будет сравнительно тупой, чтобы не травмировать его полотно. Перед тем как поменять лобовое стекло, рекомендуется снять стеклоочистители. Даже отогнутые, они создают помехи.

Начинайте демонтаж ветрового стекла на ВАЗ 2109 изнутри салона, с середины верхнего края. В профиль уплотнитель напоминает букву «Н». Между нижними половинками ножек этой буквы располагается край лобового стекла, а между верхними половинами ножек - край рамки, плавно переходящий в крышу корпуса. Вы должны аккуратно поджать ближнюю к вам верхнюю ножку буквы «Н» и вытолкнуть её наружу корпуса. Обе ножки верхней части профиля уплотнителя окажутся по наружную сторону рамки, а вы увидите обнажённый металл края этой рамки.

Вытолкнув первый участок уплотнителя, шаг за шагом расширяйте зону. Самый трудный шаг - первый, дальше уплотнитель идёт наружу почти без сопротивления. При небольшом везении удаётся протолкнуть край уплотнителя наружу без повреждений. Расширяйте зону демонтажа постепенно в обе стороны от центра, пока не освободите верхние углы ветрового стекла.

Если происходит замена бокового стекла ВАЗ 2109, расположенного за задней дверью, начинайте с середины длинной стороны.

Снятие старого стекла

Дальнейшие действия зависят от того, есть ли у вас два вакуумных стеклодержателя. Стеклодержатели - это пара вакуумных присосок и ручка между ними. Покупать это приспособление, разумеется, не стоит, так как снять стекло надо один раз. Но если держатели вы взяли взаймы, то настало время их применить и попросить друзей о помощи. Выбирайтесь из салона, параллельно с товарищем устанавливайте держатели по бокам лобового стекла, «присасывайтесь» к его поверхности и, одновременно с помощником, тяните держатели вверх и наружу. Таким же образом демонтируют заднее стекло ВАЗ 2109.

Если вакуумных держателей у вас нет, и вы располагаете только шлицевой отвёрткой, оставайтесь внутри автомобиля. Спокойно продолжайте работу.

  1. Дюйм за дюймом выталкивайте уплотнитель наружу.
  2. Когда дойдёте до середины стоек, попросите помощника придержать стекло от выпадения.
  3. Если у вас нет помощника, предварительно положите на капот плед или другой смягчающий удар материал.
  4. Освободив уплотнитель до нижних углов, мягко вытолкните стекло наружу.

Если вы планируете установить новое стекло на прежний уплотнитель, снимите его с демонтированного. Тщательно очистите от пыли и грязи, протрите обезжиривающим растворителем и высушите. Если же он вам не нужен, смело выкидывайте его.

Имейте в виду, что воздействие температуры, влаги, ультрафиолета не пройдет даром: всё это снижает эксплуатационные свойства полимера уплотнителя. Повторное использование этого элемента связано с рисками растрескивания, проникновения влаги в салон и полного выхода элемента из строя.

Подготовка установочного комплекта

Перед установкой нужно произвести ряд предварительных работ.

Этапы Действия
Прежде всего, примерьте новое ветровое стекло. При неплотном прилегании устраните мелкие несовпадения геометрии лёгкими ударами резинового молотка. В случае использования для рихтовки обычного стального молотка будьте очень осторожны, удары наносите через кусок толстой резины или упругого полимерного материала.
После устранения геометрических несовпадений рамка должна быть осмотрена на предмет коррозии. Места со следами коррозионного поражения обработайте модификатором ржавчины и загрунтуйте.
Подготовьте уплотнитель. На хорошо очищенную и просушенную поверхность внутреннего (стекольного) паза нанесите тонкий слой герметика. Не используйте быстросохнущие герметики. На протяжении всего процесса монтажа и усадки, которая длится два-три дня, герметик должен сохранять вязкость.
Установите уплотнитель на новое стекло. Наружный (рамочный) паз щедро смажьте жидким герметиком. Используйте паз, ближайший к салону автомобиля, именно в него должна войти кромка рамки.

Для установки стекла с уплотнителем в рамку вам понадобится 4,5 метра прочного капронового шнура. Длину определяет размер лобового стекла. Надо прибавить 50–70 см к периметру рамки. Аналогично учитывают размер заднего стекла и размер бокового стекла. Шнур должен иметь скользкую поверхность и диаметр 4 мм.

Его следует уложить в наружный паз уплотнителя, начиная с середины шнура и с центра верхней части рамочного паза. Укладывать шнур надлежит симметрично вправо и влево от центра верхнего паза, вниз по левому и правому краю элемента и по нижней кромке детали от краёв к центру. В середине нижнего паза монтажный шнур должен лечь внахлёст, один конец на другой.

У шнура должны остаться свободные концы, которые не следует заправлять в паз, они нужны при монтаже.

Добро пожаловать!
У большинства людей которые периодически пользуются своим автомобилем, время от времени деформируется лобовое стекло, чаще всего это происходит: от попадания в него камня, пролетавшей мимо птички или от аварии. Лобовое стекло у автомобиля играет очень важную роль, он создаёт дополнительную жесткость кузову автомобиля, что очень положительно сказывается при столкновении.

Примечание!
Оставлять автомобиль без снятого стекла на очень длительное время не рекомендуется, потому что при долгом отсутствии лобового стекла кузов автомобиля может перекосить, конечно же на глаз вы ничего не увидите, но зато это даст о себе знать при установке нового стекла!

Краткое содержание:

Какие еще можно заменить стекла пользуясь этой инструкцией?
Пользуясь этой статьёй, вы сможете точно таким же образом заменить и другие неподвижные стекла на автомобиле «Самарского» семейства, так как их замена осуществляется аналогично, к неподвижным стёклам относят:

  • Переднее лобовое стекло.
  • Заднее стекло багажника.
  • А так же маленькие задние боковые неподвижные стёкла.

Как заменить лобовое стекло, оно же ветровое стекло на ВАЗ 2108-ВАЗ 21099?

Снятие:

Примечание!
Стекло на автомобиле семейства «Самара» крепиться при помощи резинового уплотнителя и поэтому его намного проще снять, в отличии от более современных автомобилей к примеру «ВАЗ 2110» на которых ветровое стекло напрямую вклеено в кузов!

2) Теперь с обоих сторон отверните с помощью отвертки винты, которые крепят боковые накладки.

3) И после чего снимите их.

4) Теперь заправьте кромки резинового уплотнителя стекла за кузов.

Примечание!
После того как кромки будут заправлены, из салона нажав на верхние углы стекла, аккуратно выдавите его наружу. Выдавленное ветровое стекло, пусть примет помощник стоящий с наружи!

Установка:

Примечание!
Прежде чем устанавливать новое стекло, просмотрите резиновый уплотнитель на наличие дефектов, по возможности замените его на новый. Но установка нового уплотнителя на стекло будет гораздо труднее, потому что как правило старый уплотнитель более эластичен, в связи с этим его и гораздо легче можно установить на стекло!

1) В начале операции, водой промойте пазы резинового уплотнителя и после чего продуйте его сжатым воздухом, тем самым просушив его полностью от воды.

2) После этого оденьте резиновый уплотнитель на лобовое стекло.

Примечание!
После того как уплотнитель установится, смажьте паз уплотнителя смазкой «WD-40» или что то наподобие её, или же мыльным раствором!

3) Затем воспользуйтесь прочным шнуром или же верёвкой, и вследствие чего рукой или же при помощи отвёртки, вставьте её до упора строго в первый паз уплотнителя, который находится ближе к внутренней части стекла. (Если вы не поняли про какой паз идёт речь, то в таком случае воспроизведите видео-ролик который располагается ниже, и в нём вы всё подробно узнаете)

Примечание!
Когда верёвка будет полностью утоплена в первый паз, обязательно сомкните её таким образом чтобы концы верёвки легли внахлест в самой нижней части стекла!

4) Следом установите стекло совместно с резиновым уплотнителем в проём на своё место. При установки следите за тем чтобы концы верёвки оказались внутри салона.

Примечание!
Когда начнёте вытягивать верёвку, следите за тем чтобы край уплотнителя перетянулся через ребро проёма. Для большей уверенности следует с внешней стороны прижимать рукой то место, где вы с внутренней вытягиваете верёвку!

Дополнительные видео-материалы:
Снять ветровое стекло с автомобиля не составит большого труда, а вот для того чтобы установить новое стекло на это место потребуется приложить усилия. Ниже мы подготовили видео, в котором подробно описывается весь процесс установки нового стекла.

Важно!
В случае избегания различных травм, лобовое стекло лучше всего снимать совместно с помощником!

Обычно замена лобового стекла ВАЗ 2109 не предусматривает какого-либо вторичного использования этого прозрачного щитка. Если от термического растрескивания помогает улучшение обдува, то риск поймать дорожный камешек неизбежен, стоят ли у вас двойные стекла с полимерной прослойкой или однослойный закалённый сталинит. Бывает также, что, по тем или иным причинам, необходима замена заднего стекла ВАЗ 2109.

Демонтаж уплотнителя

Перед тем, как поставить новое, старое лобовое стекло ВАЗ 2109 нужно аккуратно демонтировать. Чтобы выполнить замену своими руками, понадобится шлицевая отвёртка с шириной шлицы 10–12 мм. Если вы планируете использовать уплотнитель повторно, пусть отвёртка будет сравнительно тупой, чтобы не травмировать его полотно. Перед тем как поменять лобовое стекло, рекомендуется снять стеклоочистители. Даже отогнутые, они создают помехи.

Начинайте демонтаж ветрового стекла на ВАЗ 2109 изнутри салона, с середины верхнего края. В профиль уплотнитель напоминает букву «Н». Между нижними половинками ножек этой буквы располагается край лобового стекла, а между верхними половинами ножек - край рамки, плавно переходящий в крышу корпуса. Вы должны аккуратно поджать ближнюю к вам верхнюю ножку буквы «Н» и вытолкнуть её наружу корпуса. Обе ножки верхней части профиля уплотнителя окажутся по наружную сторону рамки, а вы увидите обнажённый металл края этой рамки.

Вытолкнув первый участок уплотнителя, шаг за шагом расширяйте зону. Самый трудный шаг - первый, дальше уплотнитель идёт наружу почти без сопротивления. При небольшом везении удаётся протолкнуть край уплотнителя наружу без повреждений. Расширяйте зону демонтажа постепенно в обе стороны от центра, пока не освободите верхние углы ветрового стекла.

Если происходит замена бокового стекла ВАЗ 2109, расположенного за задней дверью, начинайте с середины длинной стороны.

Снятие старого стекла

Дальнейшие действия зависят от того, есть ли у вас два вакуумных стеклодержателя. Стеклодержатели - это пара вакуумных присосок и ручка между ними. Покупать это приспособление, разумеется, не стоит, так как снять стекло надо один раз. Но если держатели вы взяли взаймы, то настало время их применить и попросить друзей о помощи. Выбирайтесь из салона, параллельно с товарищем устанавливайте держатели по бокам лобового стекла, «присасывайтесь» к его поверхности и, одновременно с помощником, тяните держатели вверх и наружу. Таким же образом демонтируют заднее стекло ВАЗ 2109.

Если вакуумных держателей у вас нет, и вы располагаете только шлицевой отвёрткой, оставайтесь внутри автомобиля. Спокойно продолжайте работу.

  • Дюйм за дюймом выталкивайте уплотнитель наружу.
  • Когда дойдёте до середины стоек, попросите помощника придержать стекло от выпадения.
  • Если у вас нет помощника, предварительно положите на капот плед или другой смягчающий удар материал.
  • Освободив уплотнитель до нижних углов, мягко вытолкните стекло наружу.

Если вы планируете установить новое стекло на прежний уплотнитель, снимите его с демонтированного. Тщательно очистите от пыли и грязи, протрите обезжиривающим растворителем и высушите. Если же он вам не нужен, смело выкидывайте его.

Имейте в виду, что воздействие температуры, влаги, ультрафиолета не пройдет даром: всё это снижает эксплуатационные свойства полимера уплотнителя. Повторное использование этого элемента связано с рисками растрескивания, проникновения влаги в салон и полного выхода элемента из строя.

Подготовка установочного комплекта

Перед установкой нужно произвести ряд предварительных работ.

Этапы Действия
Прежде всего, примерьте новое ветровое стекло. При неплотном прилегании устраните мелкие несовпадения геометрии лёгкими ударами резинового молотка. В случае использования для рихтовки обычного стального молотка будьте очень осторожны, удары наносите через кусок толстой резины или упругого полимерного материала.
После устранения геометрических несовпадений рамка должна быть осмотрена на предмет коррозии. Места со следами коррозионного поражения обработайте модификатором ржавчины и загрунтуйте.
Подготовьте уплотнитель. На хорошо очищенную и просушенную поверхность внутреннего (стекольного) паза нанесите тонкий слой герметика. Не используйте быстросохнущие герметики. На протяжении всего процесса монтажа и усадки, которая длится два-три дня, герметик должен сохранять вязкость.
Установите уплотнитель на новое стекло. Наружный (рамочный) паз щедро смажьте жидким герметиком. Используйте паз, ближайший к салону автомобиля, именно в него должна войти кромка рамки.

Для установки стекла с уплотнителем в рамку вам понадобится 4,5 метра прочного капронового шнура. Длину определяет размер лобового стекла. Надо прибавить 50–70 см к периметру рамки. Аналогично учитывают размер заднего стекла и размер бокового стекла. Шнур должен иметь скользкую поверхность и диаметр 4 мм.

Его следует уложить в наружный паз уплотнителя, начиная с середины шнура и с центра верхней части рамочного паза. Укладывать шнур надлежит симметрично вправо и влево от центра верхнего паза, вниз по левому и правому краю элемента и по нижней кромке детали от краёв к центру. В середине нижнего паза монтажный шнур должен лечь внахлёст, один конец на другой.

У шнура должны остаться свободные концы, которые не следует заправлять в паз, они нужны при монтаже.

Монтаж лобового стекла

Монтаж подготовленного установочного комплекта в корпус автомобиля лучше осуществлять вдвоём с помощником и делать это в следующем порядке.

  • Приложите комплект с уплотнителем к рамке снаружи. Пропустите свободные концы монтажного шнура в салон автомобиля.
  • Начинайте монтаж с середины нижнего контура рамки. В то время как ваш помощник придерживает комплект в прижатом нижним краем к рамке состоянии, вы начинаете осторожно вытягивать монтажный шнур в салон.
  • Шнур увлекает за собой внутреннюю ножку буквы «Н». За счёт деформации та переваливает через бортик рамки и по мере вытягивания шнура занимает штатное положение со стороны салона. При этом наружная ножка остаётся снаружи, а бортик рамки, как и положено, помещается между ними.
  • Осуществляйте монтаж симметрично, мелкими движениями, поочерёдно вытягивая то один, то другой конец монтажного шнура. Помощник лёгкими ударами ладони должен постоянно осаживать устанавливаемое стекло по месту.

Окончательно удалите последний участок монтажного шнура из средней части верхнего края наружного паза уплотнителя. По завершении монтажа очень полезно постучать по стеклу с обеих сторон, понажимать пальцами на уплотнитель снаружи и изнутри в разных точках контура.

Заведите двигатель, поездите с крутыми поворотами по не очень гладкой дороге. Мелкие деформации и вибрация будут способствовать надлежащей усадке стекла в рамке. Монтажные напряжения исчезнут, произойдёт автоматическая регулировка посадки, и герметик затвердеет через несколько дней.

Верните стеклоочистители на место и наслаждайтесь открывающимися через новое лобовое стекло великолепными видами на окружающий мир.

Как снять лобовое стекло? Видео№2

Как снять лобовое стекло? Видео№3

Статья по теме:

Довольно часто при ремонте автомобиля появляется необходимость достать стекла из проемов автомобиля. С стеклами классики ВАЗ немного легче, там удаляется замок и стекло выдавливается, а как снять лобовое или стекло задней двери на ВАЗ 2108 – 2109?

Мне пригодился ниже приведенный способ при демонтаже стекол со своего Golf 2, я таким способом вытащил все слекла с автомобиля. Стоит отметить, что таким способом достаются стекла, которые установлены на резиновом уплотнителе.

Внимание! Все работы со стеклами довольно опасны, так что принимаем все необходимые мере, для того чтобы не нанести себе вред!

Для того чтобы снять лобовое стекло из автомобиля нам понадобится следующие инструменты:

  1. Тупая отвертка (это очень важная деталь, так как острой отверткой вы испортите резиновый уплотнитель или по крайней мере его внешний вид).
  2. Строительный фен (нужен только если уплотнитель довольно грубый или температура окружающей среды низкая)
  3. Помощник:)

По сути в все довольно просто – для того чтобы снять лобовое стекло на ВАЗ 2109 необходимо заправить внутренний бортик уплотнителя за выступ на котором держится стекло.

Рекомендую начинать снимать от верха к низу, на практике достаточно заправить весь верх и половину стоек за бортик. После этого возможно будет вытолкнуть стекло, которое должен придерживать с другой стороны помощник.

Нельзя отжимать стекло отверткой, оно неминуемо треснет. Старайтесь аккуратно и равномерно заправить уплотнитель за бортик. Бывает так, что уплотнитель очень плотно сидит и пространства за бортиком нету, тогда нужно немного потолкать стекло, заметите какой угол послабее и начнете отсюда снимать. Я не зря вспоминал, что может понадобиться строительный фен, так как со временем уплотнитель становится очень жестким, здесь поможет фен, достаточно разогреть уплотнитель и он довольно легко выскользнет.

Также для облегчения извлечения уплотнителя можно смазать его внутреннюю часть мылом. И последнее замечание – будьте осторожны с отверткой, довольно легко проколоть уплотнитель, тем самым испортив его внешний вид.

Смотрите также:

Известно, что на автомобиле ездить без лобового стекла можно. При этом не нарушается его технические возможности перемещаться по дорогам.
Но как водитель, так и его пассажиры получат внутри салона максимальный дискомфорт. Пыль, ветер, все осадки будут попадать в салон.
К тому же температура внутри автомобиля и на улице будет одинаковой, что особенно неприятно зимой. Статья предлагает познакомиться с вопросом как поставить лобовое стекло на ВАЗ 2109, чтобы защитить салон от всех погодных и внешних физических факторов, своими руками.

Виды автомобильных стекол

Автомобильные стекла для современных авто ВАЗ 2109 изготавливаются по высоким технологиям. Их отличие от простых стекол в высокой прочности и конструктивных особенностях, которые позволяют всех участников автомобильного движения обезопасить в момент аварийной ситуации от травм.
Для изготовления лобового стекла существует два вида технологий:

  • Триплекс. Эта технология чаще используется для изготовления задних, ветровых, и для люков.
    В переводе с латыни триплекс означает «тройной», а конструкция предполагает изготовление стекла многослойное: больше двух слоев силикатного или органического стекла. В момент изготовления их склеивают специальной пленкой между собой, а затем спрессовывают при определенной температуре.
    При разрушении разбитые части стекла остаются на пленке, а не разбиваются на осколки с острыми краями.
  • Сталинит. Технология его изготовления состоит в том, что стекло подвергается закалке: сначала до определенной температуры нагревается, а затем равномерно и постепенно в воздушном потоке охлаждается.
    При разрушении стекла разбиваются на большое число осколков, у которых затуплены кромки, при аварии они наносят водителю и пассажирам минимальный вред. На современных автомобилях их используют реже, но соблазном элементов установки является меньшая цена.

Совет: Покупая стекло нужно внимательно рассмотреть его маркировку. Она наносится методом химического травления, располагается внизу правого угла, имеет черный цвет, как показано на фото.

Как снять лобовое стекло ВАЗ 2109

В основном нужна после аварии или непредвиденного повреждения старого.

На схеме:

  • 1 – уплотнитель из резины.
  • 2 – стекло лобовое.
  • 3 – фланец оконного проема.

Перед тем как снять лобовое стекло на ВАЗ 2109 нужно:

  • Вверху лобового стекла воткнуть отвертку в уплотнитель на пять миллиметров.
  • Уплотнитель вытолкнуть так, чтобы его часть можно было вытащить.
  • Отодвинуть отвертку в сторону на пять сантиметров.
  • Таким образом, последовательно избавляться от уплотнителя.

Совет: Операции нужно делать постепенно, без рывков, следить, чтобы не выпало стекло.

После удаления уплотнителя до верхнего бокового угла, стекло можно снимать.
Это делается двумя способами:

  • Выдавливанием изнутри. Для этого аккуратно нажимается на верхние углы стекла, которое затем выдавливается наружу.
  • Тянуть стекло на себя. При этом его слегка нужно тянуть вверх.

После этого снимается резиновое уплотнение, от грязи очищается по всему периметру установочный паз оконного проема. Сохранить стекло целым практически не удается даже профессионалам, но снимается старое стекло обычно не для его сохранения.

Совет: Поврежденное старое стекло лучше не выбрасывать, а использовать его для укрытия машины при покраске кузова.

Подготовка нового стекла

Инструкция указывает, что перед тем как вставить лобовое стекло на ВАЗ 2109 нужно приобрести:

  • Новое .
  • Уплотнение резиновое.
  • Декоративная полоса для замка.
  • Капроновый шнур. Толщина его до четырех миллиметров, длина примерно 4 метра.

Последовательность установки стекла заключается в следующем:

  • Надевается уплотнитель. Его можно использовать старый, ранее снятый со старого стекла. Такой элемент более эластичный, его легче установить на место.
  • Установка нового уплотнителя делается сложнее. Его нужно надеть на все углы стекла.
  • В резиновое уплотнение вставляется в соответствующий паз замочная полоса.
  • По всему периметру уплотнения в торце стекла укрепляется капроновый шнур. Укладывается он в самый глубокий паз с плотной натяжкой по углам. При этом в нижней части стекла должны сойтись концы шнура.
  • Берется стекло и монтируется нижней кромкой в паз оконного проема для установки стекла.
  • Легкими нажатиями стекло полностью заводится по всему периметру в оконный проем.
  • Помощник садится в автомобиль и вытягивает шнур.
  • Снаружи нужно несильно поджимать те места, из которых вынимается шнур.
  • Вынимать шнур нужно до верхнего угла сначала в одну сторону, затем таким же образом в другую. Потом шнур нужно удалить совсем.
  • После удаления шнура стекло основательно, аккуратными нажатиями устанавливается в проем окна.

Совет: Шнур нужно вытаскивать не спеша, круговыми движениями, чтобы резиновое уплотнение не повредилось.

Как поменять лобовое стекло на ВАЗ 2109 можно посмотреть по видео. Своевременная защита поврежденного лобового стекла – залог безопасного и комфортного вождения авто.

Лобовое стекло Ваз

Лобовое стекло Ваз 2110 Эконом

от 2 500 р

от 4 500 р

Заднее автостекло Ваз 2110

от 2 000 р

от 3 800 р

Боковое стекло Ваз 2110

от 700 р

от 1 700 р

Расходный материал (прамер, клей, кисти, струна, молдинг, вставки, клипсы и др. компоненты)

от 600 р

от 600 р

Лобовое стекло Ваз 2111 Эконом

от 2 500 р

от 4 500 р

Заднее автостекло Ваз 2111

от 2 000 р

от 3 800 р

Боковое стекло Ваз 2111

от 700 р

от 1 700 р

Расходный материал (прамер, клей, кисти, струна, молдинг, вставки, клипсы и др. компоненты)

от 600 р

от 600 р

Лобовое стекло Ваз 2112 Эконом

от 2 500 р

от 4 500 р

Заднее автостекло Ваз 2112

от 2 000 р

от 3 800 р

Боковое стекло Ваз 2112

от 700 р

от 1 700 р

Расходный материал (прамер, клей, кисти, струна, молдинг, вставки, клипсы и др. компоненты)

от 600 р

от 600 р

Лобовое стекло Ваз 2114 Эконом

от 2 500 р

от 4 500 р

Заднее автостекло Ваз 2114

от 2 000 р

от 3 800 р

Боковое стекло Ваз 2114

от 700 р

от 1 700 р

Расходный материал (прамер, клей, кисти, струна, молдинг, вставки, клипсы и др. компоненты)

от 600 р

от 600 р

Лобовое стекло Ваз 2115 Эконом

от 2 500 р

от 4 500 р

Заднее автостекло Ваз 2115

от 2 000 р

от 3 800 р

Боковое стекло Ваз 2115

от 700 р

от 1 700 р

Расходный материал (прамер, клей, кисти, струна, молдинг, вставки, клипсы и др. компоненты)

от 600 р

от 600 р

Лобовое стекло Ваз 2121 Эконом

от 2 500 р

от 4 500 р

Заднее автостекло Ваз 2121

от 2 000 р

от 3 800 р

Боковое стекло Ваз 2121

от 700 р

от 1 700 р

Расходный материал (прамер, клей, кисти, струна, молдинг, вставки, клипсы и др. компоненты)

от 600 р

от 600 р

Замена передних стекол ВАЗ 2106 на стекла ВАЗ 2107

С заменой стекол на ВАЗ-2107 можно справиться самостоятельно – это достаточно простая работа, которая поможет лучше ознакомиться с устройством автомобиля.

К тому же, в этом деле есть своя специфика, ведь окна крепятся к кузову не за счет клеевой основы, а за счет крепких резиновых уплотнителей.

Для надежности можно позвать помощника – он поможет удержать стекло на весу при демонтаже и установке.

Так гораздо легче поставить новую деталь точно в пазы и не бояться о том, что она выпадет из рук. Поскольку стекло достаточно большое, удержать его самостоятельно довольно непросто.

Как сделать обогрев заднего стекла ВАЗ-2106

Далеко не все модификации ВАЗ-2106 выпускались с обогревом заднего стекла – он появился на автомобилях более поздних выпусков. Между тем многие «шестерки» благополучно дожили до наших дней и успешно колесят по улицам российских городов и деревень. Соответственно, многие владельцы автомобилей без обогрева заднего стекла хотят его себе поставить. Такое желание вполне логично. Ведь обогрев помогает избавиться от столь неприятного и ухудшающего обзорность явления, как запотевание заднего стекла. Это серьезно влияет на безопасность езды, поскольку посмотреть, что делается сзади, можно в таком случае только лишь через наружные зеркала. Соответственно, не исключено, что вы увидите обгоняющий вас автомобиль, когда сами начнете перестраиваться в этот ряд.

Самостоятельный монтаж

Установка лобового стекла – не сложный, но ответственный процесс. Перед началом работ нужно выполнить действия:

  1. Отмыть поверхность рамок и осмотреть на предмет сколов, ржавчины, потертостей.
  2. Обезжирить поверхность.
  3. Уложить шнур в новую резинку. Концы веревки располагаются по нижней кромке в месте, где находится замок.
  4. Приготовить новую деталь.

При обнаружении очагов коррозии следует зачистить участок наждачной бумагой, нанести грунтовку и закрасить эмалью. Наличие ржавчины в месте прилегания недопустимо: это снижает прочность крепежа, из-за чего возможно попадание воды в салон ВАЗа.

Перед началом работ по монтажу снимаются боковые накладки с рамок и зеркало заднего вида. Это облегчит вытягивание веревки.

  1. Надеть резиновый уплотнитель.
  2. Уложить веревку.
  3. Аккуратно приложить деталь к рамке.
  4. Один человек регулирует расположение с наружной части ВАЗа, а второй аккуратно выдергивает веревку в салон. Начинать лучше с нижней кромки.
  5. При выдергивании веревки помощник подправляет деталь и немного надавливает в сторону уплотнителя.

После того как уплотнитель встанет на место, щиток займет свое положение. Рамка лобового стекла на ВАЗ 2107 устанавливается в обратном порядке. Здесь пригодится плоская отвертка с большой ручкой.

При прохождении нижних углов следует соблюдать осторожность, чтобы не поцарапать шнуром панель. После установки уплотнителя на стекло можно вернуть на место стекло заднего вида и декоративные накладки стоек.

Чтобы самостоятельно заменить лобовое стекло на ВАЗ, потребуется один помощник, минимальное количество инструментов и 2-4 часа свободного времени.

Как сделать обогрев заднего стекла на ВАЗ-2106

Впрочем, ситуацию вполне реально исправить самостоятельно. Давайте рассмотрим, как можно установить обогрев заднего стекла на «шестерку», если таковой здесь отсутствует. Наверное, не нужно искать слишком сложных путей. Лучше всего сразу приобрести подходящее стекло с нитями обогревателя. На вторичном рынке вполне можно подобрать нормальный вариант по приемлемой цене. Задние стекла бьются достаточно редко, поэтому здесь особых проблем возникнуть не должно. Конечно, можно поставить нити и самому, приобретя универсальный комплект. Однако здесь очень высокий риск нарваться на некачественное изделие.

Последствия такой установки могут быть самыми серьезными.

Помимо стекла, вам также понадобятся:

  • клеммы – широкие, и под болт;
  • предохранители;
  • провода;
  • реле (РС527 или аналог) и колодка под него;
  • гайка;
  • резиновые трубочки;
  • кнопка включения/выключения.

По поводу последнего хотелось бы добавить один совет. Кнопку нужно покупать с индикатором. Не стоит забывать, что обогрев очень серьезно расходует электроэнергию, высаживая аккумулятор. Соответственно, светящийся индикатор напомнит вам о необходимости своевременно его выключить.

Перед тем как приступать к работе, следует снять минусовую клемму с зажигания. После этого можно снимать приборный щиток и врезать туда кнопку. Ее, в принципе, реально расположить и в другом месте, но это наиболее оптимальный вариант. Тем более что места там вполне достаточно, а процедура снятия щитка не займет много времени.

Далее устанавливаем реле и можно заниматься прокладкой проводки. Как советуют опытные мастера, высчитывая длину, накиньте небольшой запас, как говорится, на всякий случай. Следует предупредить, что подключать необходимо только через реле. Запитка напрямую обернется крайне нежелательными последствиями – выгоревшими контактами и оплавившейся кнопкой.

Теперь берем подвесной предохранитель и разрезаем закольцованный провод, отступив от края примерно на 6 сантиметров. Далее нужно проделать одну нехитрую манипуляцию. Обжимаем широкими клеммами концы провода и подключаем к предохранителю (коротким концом) и к реле (длинным).

Можно переходить к следующему этапу. От выключателя подогрева тянем 2 провода. Идеальный вариант – сечение 1,5 квадратного миллиметра. Один из них прицепляете к предохранителю (за ним), второй следует прицепить к колодке реле. Теперь снимаем левые пороги – передний и задний – и тянем провода к заднему стеклу. Вот практически и все – осталось только лишь объединить нашу систему обогрева в одно целое. Для этого нужно подключить провод к стеклу и к массе.

Что потребуется для проведения работ

Для замены дефектного элемента на ВАЗ 2020 своими руками нужно приготовить инструменты:

  • средство для обезжиривания и очистки,
  • чистую ткань,
  • шнур с сечением 4-5 миллиметров и длиной не менее 5 метров,
  • помощник, поскольку некоторые операции выполняются только вдвоем,
  • новая уплотнительная резинка,
  • молдинг.

Нужно тщательно отмыть и обезжирить новое изделие, прежде чем приступать к работе. Это предотвратит случайное выскальзывание из рук, а также обеспечит плотное удерживание в резиновом пазу.

Все работы следует проводить в теплом безветренном месте, соблюдая технику безопасности при использовании обезжиривающих химических средств.

Замена Заднего Стекла Ваз 2106

Замена

фронтального ветрового и
заднего лобового
стекол ваз
2106
-2103

Снятие фронтального и заднего

лобовых стекол на автомобиле ваз
2106
создают в случае их подмены на новые, при кузовных работах, к примеру при покраске автомобиля или для их тонировки. Для снятия стекол нам будет нужно помощь ассистента, а так же одеяло либо что-то наподобие, отвертка, отрезок шнура поперечником кое-где 4-6мм. и длиной около 5 метров.

Если есть все, то можно приступать к ремонту:

  • Сперва в салоне автомобиля нужно снять все детали декоративного интерьера, которые будут нам мешать. Сначала это декоративные накладки фронтальных боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена
    зеркал
    заднего вида ваз 2106
    ), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.
  • Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла
    от кузова изнутри.
  • Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предворительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла
    и снять стекло, положив на капот, с зараннее подстеленым одеялом или любым другим материалом.

Какой производитель стекол лучше

Для того чтобы выбрать заднее или лобовое стекло ваз 2107, следует ознакомиться со всеми предложениями крупных производителей. Новый кузовной элемент должен быть крепким и надежным, чтобы прослужить владельцу авто несколько лет. Кроме того, качественное стекло от надежного производителя будет точно повторять форму заводской детали и отлично встанет на место.

На выбор владельцам ВАЗ 2107 есть стекла от популярных и надежных производителей:

БОР – это стекольный завод в городе Бор. Он является частью большого концерна Asahi Glass Company. Этот производитель известен тем, что он является поставщиком автомобильных деталей для заводов УАЗ, ПАЗ, ГАЗ, КамАЗ, ВАЗ и Ford;


Benson – это китайский производитель, который получил специальное разрешение для продажи кузовных элементов на территории РФ. При покупке этих товаров владельцы ВАЗ 2107 получат сертификаты качества, которые подтверждают безопасность готового стекла;


КМК – еще один хороший производитель стекольных элементов для автомобилей;


Olimpia – британский производитель, который изготавливает не только автостекла, но и стекла для строительства зданий и сооружений. На производстве применяются современные технологии, которые позволяют поддерживать высокое качество стеклянных изделий. Более того, применяется специальное оборудование, которое минимизирует вероятность возникновения ошибок из-за человеческого фактора. При выборе автостекол необходимо уделить внимание не только их стоимости, но и документам, которые подтверждают качество продукции. Что касается «Жигулей», в большинстве своем в качестве замены заводского автостекла владельцы ВАЗ-2107 отдают предпочтение заводу БОР. При покупке необходимо тщательно проверить стеклянный элемент и документы, которые к нему прилагаются.

Замена заднего стекла на ваз 2106

Легко и быстро можно поменять задние стекла

на классике.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

  • Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
  • Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
  • В уплотнителе найдите и очистите дренажные отверстия.

Боковое стекло задней двери

Сзади с каждой стороны «Жигулей» установлено два стекла – подвижное и неподвижное. Первое «утапливается» не до конца, а второе представляет собой вид форточки.

Как снять стекло задней двери

Для того чтобы снять боковое автостекло «Жигулей» сзади, потребуется сделать несколько шагов:

  • Поднимите стекло полностью;
  • Снимите дверную карту;
  • Отсоедините тягу привода от направляющей;
  • Открутите ее крепление;
  • Опустите его вниз и выведите из-под стойки;
  • Сдвиньте стекло вниз на несколько сантиметров и открутите крепеж троса; Опустите стекло вниз полностью;
  • Ослабьте трос;
  • Снимите трос с ролика, а затем закрепите его на двери.
  • Снимите стекло.
  • Уберите уплотнитель и открутите крепление маленькой стойки.
  • Слегка наклоните его вперед вместе с неподвижным стеклом. Попутно уберите хромированные окантовки с обеих сторон.

Полезное видео:

Замена переднего и заднего лобовых стекол Ваз 2106

Снятие переднего и заднего лобовых стекол на автомобиле ваз 2106 производят в случае их замены на новые, при кузовных работах, например при покраске автомобиля или для их тонировки. Для снятия стекол нам потребуется помощь помощника, а так же одеяло или что-то наподобие, отвертка, отрезок шнура диаметром где-то 4-6 мм. и длиной около 5 метров.

Если все есть, то можно приступать к ремонту:

  • Первым делом в салоне автомобиля необходимо снять все детали декоративного интерьера, которые будут нам мешать. В первую очередь это декоративные накладки передних боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена зеркал заднего вида ваз 2106), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

  • Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла от кузова изнутри.

  • Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предварительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла и снять стекло, положив на капот, с заранее подстеленным одеялом или любым другим материалом.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

  • Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
  • Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
  • В уплотнителе найдите и очистите дренажные отверстия.

Устанавливаем новое лобовое стекло на автомобиль ваз 2106. Придерживайтесь нижеследующей последовательности действий:

  • Установите уплотнитель на новое стекло, начиная с нижних углов.
  • Далее возьмите зараннее подготовленный шнур и вложите его в паз уплотнителя, который одевается на фланец в проеме кузова. Вложив шнур по кругу, обеспечьте его перекрытие с противоположным концом где-то на 20 см.

  • Разведите мыльный раствор и кисточкой обильно промажьте уплотнитель и внутренний проем кузова, куда будет садиться стекло.
  • Вдвоем с напарником установите стекло обратно в проем, так чтобы паз уплотнителя в месте выхода шнура сел на фланец проема и концы шнура располагались в салоне автомобиля.
  • Теперь один человек остается в салоне и медленно начинает вытягивать шнур, так чтобы кромка уплотнителя заходила за фланец проема, если кромка не заходит, то поддевайте ее отверткой, а помощник, снаружи автомобиля, легкими постукиваниями по стеклу, в том месте, где вы вытягиваете шнур, немного давит на стекло, тем самым сажая его на место.

После установки переднего ветрового стекла на место, установите все снятые детали в порядке обратном снятию.

Заднее лобовое стекло заменяется аналогично, за исключением некоторых особенностей:

  • Стекло необходимо снимать начиная с нижних углов.
  • Перед снятием стекла, в нижнем углу, снаружи автомобиля, необходимо снять, поддев отверткой, накладку окантовки.

На этом ремонтные работы по снятию и замене лобовых стекол Ваз 2106 завершены.

Демонтаж стекла

Чтобы поменять лобовое стекло, необходимо избавиться от старого. Однако желательно заблаговременно приобрести новое и убедиться, что его размеры полностью соответствуют вашему авто.

Для демонтажа вам потребуется только среднеширокая плоская отвертка. Последнюю упирают изнутри в резиновый уплотнитель ВАЗ-2107. Оптимальное место – верхний край стекла (на пять миллиметров ниже границы резинки, отсчитывайте от металлической рамки).

Вытолкните уплотнитель наружу, а после этого передвиньте отвертку в сторону еще на 4-6 см и повторите действие.

Когда все верхнее ребро лобовушки будет освобождено, ее просто выдавливают наружу. Для этого:

  • накройте капот толстым одеялом;
  • опустите спинку сиденья;
  • встаньте на нее коленями;
  • упритесь ладонями в стекло;
  • с силой надавите.

Далее изучается рамка ВАЗ-2107. Убедитесь, что на ней отсутствует ржавчина и деформации. В противном случае придется устранить все дефекты.

Замена заднего стекла lada 2106 (ваз 2106)

Работы по замене боковых стекол задних дверей на автомобиле ваз 2106 по аналогии схожи с заменой боковых стекол передних дверей. Для выполения ремонтных работ нам понадобятся отвертка, гаечные ключи на восемь и десять. Если все есть, то можно приступать к ремонту.

  • Первым делом подымите стекло в крайнее верхнее положение. Выверните кнопку блокировки замка, воспользовавшись крестовой отверткой.
  • Отверните винты крепления подоконной декоративной накладки.

Демонтаж лобовухи

Замена лобового стекла на ВАЗ 2107 потребует демонтажа внутренних декоративных накладок, а также зеркала заднего вида.

Для демонтажа детали с ВАЗа:

  1. Отмыть автомобиль на мойке и загнать его в теплый гараж.
  2. Отогнуть щетки очистителя.
  3. Отверткой подцепить замок лобового стекла, который находится в нижней рамке.
  4. Удалить клиновидный молдинг по всему периметру стекла.
  5. Аккуратным нажатием на углы со стороны салона выдавить щиток, придерживая его снаружи.
  6. При демонтаже нужно нажимать отверткой на уплотнитель, выдавливая его.
  7. При снятии важно соблюдать осторожность и не тропиться, вытаскивая деталь из паза. Не следует нажимать на щиток, это может привести к растрескиванию детали и повреждению рук.

Негодный расходник от ВАЗа следует положить на мягкую ткань или резиновый коврик. Это предотвратит возникновение сколов в углах и появление выбоин, которые могут порезать ладони при последующей транспортировке.

Ремонт обогрева заднего стекла

Для устранения неисправности обогрева заднего стекла следует начать с определения причины выхода его из строя. В случае, если отдельные нити элемента обогрева не нагреваются, где-то произошел обрыв нитей.

На заметку: для проверки работы нитей (элементов) обогрева вы можете воспользоваться обычным тестером, измерить сопротивление на концах каждой полоски омметром, либо перевести мультиметр в режим «прозвона» и определить на каком участке произошел обрыв.

Ремонт в этой ситуации заключается в восстановлении электрической цепи. Для этого можно попробовать восстановить цепь обогрева при помощи специального токопроводящего клея, либо запаять место разъединения. В месте приклеивания стекло будет нагреваться сильнее из-за большего сопротивления на этом участке цепи, что может привести к тому, что стекло лопнет.

Мы рекомендуем не заниматься этими «вещами» ради экономии, а просто заменить заднее стекло с элементом обогрева. Поверьте, вы потратите гораздо больше времени и средств, намучаетесь с пайкой, и в конце концов, все равно придете к выводу — купить новое стекло.

Вариант 2 — ни одна нить (полоска) обогрева не нагревается

  • неисправны кнопка (выключатель), реле, предохранитель обогрева заднего стекла
  • повреждены провода
  • окислены или плохо соединены наконечники
  • отсоединился контакт от элемента обогрева стекла.

Неисправные выключатель, реле, предохранитель, провода замените на новые. Зачистите, обожмите клеммы. В случае отпайки клеммы от элемента обогрева замените стекло с элементом обогрева.

Монтаж нового стекла

Здесь потребуется все та же отвертка и еще 3,5-4 метра шпагата. Подойдет капроновый бельевой, толщина которого не менее 4 мм. Обязательно возьмите в помощь кого-нибудь – без подсобника вы не справитесь.

Веревку сгибают пополам – так обнаруживается середина отрезка. Ее закладывают сверху во внешний паз уплотнителя (их там два – выберите тот, что располагается ближе к наружной стороне лобовушки). После этого шпагат необходимо затолкать поглубже отверткой. Работайте от центра к боковинам. Аналогичным образом действуют, пока веревка не окажется в середине нижней части стекла. С другой стороны, она утапливается точно так же.

В итоге концы шпагата сойдутся на нижней кромке. Здесь важно положить их внахлест (от 6 до 10 см). Убедитесь, что бечевка находится на самом дне паза – просто подергайте ее, и она ляжет максимально плотно.

Теперь подготовленное стекло уложите на капот поближе к нижней части рамки. Кончики веревки, чтобы не забыть, сразу бросьте в кабину.

Лобовушку укладывают на проем так, чтобы нижняя часть рамки вошла в паз с бечевкой. После все стекло аккуратно осаживают. Когда вы убедитесь, что заменяемый элемент не сможет случайно соскочить, приступайте ко второму этапу.

Пока напарник удерживает лобовушку на месте, заберитесь в салон и начинайте осторожно тянуть шпагат на себя (держите его строго перпендикулярно уплотнителю). Постепенно кромка резинки войдет в кабину. Добравшись до поворота, опять усаживают стекло пониже.

Теперь необходимо пройти углы – справа веревку крутят против часовой стрелки, а слева наоборот. Шпагат тянуть не нужно – он будет выходить медленно и без вашей помощи. Торопиться на данном отрезке нежелательно – есть риск, что уплотнитель сядет криво.

По ходу действия стекло необходимо регулярно вжимать внутрь салона – не стучите по нему, просто мягко подталкивайте ладонями. Когда веревка выйдет из паза полностью, осмотрите резинку со стороны салона – иногда ее край выходит за отпущенные ему пределы и даже наползает на торпеду. Если данная неприятность случилась у вас, то загоните уплотнитель на место отверткой.

Наконец наступает черед последнего этапа – финального усаживания лобовушки. Делается этот так:

  • снаружи положите ладонь на верхнюю кромку стекла строго в пределах уплотнителя;
  • ударьте (легко) по ней кулаком;
  • действуя от центра к углам, пройдите все сторону.

Иногда обнаруживается, что между рамкой и уплотнителем остаются маленькие зазоры – всему виной чрезмерная твердость новой резинки или сдвиг стекла. Через три-четыре дня все встанет на место. На то, чтобы поменять лобовое стекло, уйдет примерно 3 часа. Дабы все прошло гладко, старайтесь не давить на него слишком сильно и в точности выполняйте инструкции.

Как поменять заднее стекло автомобиля своими руками

Конечно, нечасто случаются трещины на окне сзади автомобиля. Но все-таки многих автолюбителей беспокоит такая поломка. Ведь порой у них остается только один выход – замена заднего стекла. Перечислим ситуации, при которых нужна именно замена заднего стекла:

  • последствия дорожно-транспортного происшествия;
  • от прилетевшего камня из-под колес уехавшей встречной машины на трассе создалась очень крупная трещина;
  • переустановка штатного окна на подобное от другой модификации автомобиля;
  • производится кузовной ремонт, при этом стеклянный элемент мешает работам.

Далее рассмотрим несколько случаев с заменой дефектного заднего стекла, применительно как к отечественным автомобилям, так и к импортным.

Предварительно заметим, что при данном ремонте есть определенные трудности, связанные с резиновым уплотнением либо с клеевым швом.

Виды стекол

В продаже встречаются следующие типы:

  • классические, без затемнений;
  • с шелкографией;
  • с напылением.

Заводское напыление позволяет не клеить тонировочную пленку на заднее и боковые стекла, при этом защищает салон от солнечных лучей и улучшает внешний вид автомобиля.

Шелкография по контуру щитка или в верхней его части улучшает не только внешний вид, но и используется в качестве козырька от яркого солнца. В продаже существуют варианты с изображениями или надписями, которые нанесены на деталь с помощью напыления.

Решетка на заднее стекло изготавливается из пластика и крепится на стойку с помощью зажимов или двухстороннего скотча. Деталь преображает автомобиль, но снижает обзор в зеркало заднего вида.

Прозрачные стекла без сколов и дефектов обеспечивают не только отличный внешний вид ВАЗа, но и влияют на качество обзора в условиях плохой погоды. Простота в замене позволяет водителям самостоятельно проводить работы, не посещая автосервисы.

Как переустановить элемент ВАЗа

Если описывать замену заднего стекла на ВАЗ 2106, то надо учитывать, что на «шестерке» не предусмотрен обогрев окна. Здесь для работы, помимо помощника, нам необходимы:

  • отвертка плоская;
  • одеяло;
  • шнур капроновый 5 м;
  • мыльный раствор, кисточка.

Также почитайте про ремонт трещины на лобовом стекле автомобиля и замену задней подушки двигателя.


Начинаем.

  1. Со стороны багажника отверткой поддеваем накладку окантовки в каждом из нижних углов и удаляем её.
  2. Удаляем изнутри, в салоне, все декоративные накладки, закрывающие кромки окна.
  3. Начав с одного из нижних углов, отгибая отверткой уплотнитель, постепенно выдавливаем стекло наружу вместе с уплотнителем. Сначала высвобождается нижний угол окна, а потом и все остальное.
  4. Вытаскиваем стекло за нижнюю и боковую часть. Достав его полностью, снимаем с него уплотнитель от середины к краям.
  5. Осматриваем уплотнитель, также прочищаем отверткой его дренажные отверстия.
  6. Надеваем уплотнитель на новую деталь, снятую с одеяла, сначала продвигаемся по нижней стороне, затем по боковой, потом по верхней стороне и опять по боковой.
  7. Вставляем веревку в паз уплотнителя, предназначенный для кромки кузова, по всему периметру, причем по окончании процесса должны остаться концы веревки по 20 см.
  8. Мыльным раствором промазываем верхнюю часть уплотнителя и кромку кузова, на которую будет надеваться резиновый элемент.
  9. Насаживаем часть окна, где выходят концы веревки, на кромку кузова. Помощник уходит в салон и начинает аккуратно вытягивать концы веревки. При этом снаружи давим и постукиваем по стеклу рукой. В результате окно должно садиться на свое место вкупе с уплотнителем.
  10. Всё, что было снято, устанавливаем на место.

Как подготовить для замены новое стекло

Прежде всего, натяните на новый элемент резиновый уплотнитель. Если вы решили сберечь старый, то сделать это будет гораздо проще, ведь его длина практически полностью соответствует периметру стекла.

С новеньким уплотнителем все гораздо сложнее – начать работу стоит с натягивания всех четырех углов и боковин. После этого занимаются продольными краями.

Далее надо обязательно вставить П-образный гибкий распорный профиль, именующийся замком либо клином. Он идет по центру вдоль всего уплотнителя и обеспечивает полнейшее прилегание резины к рамке и лобовушке.

Новый замок следует немного растянуть – в качестве эталона используйте старый уплотнитель. Как правило, во время хранения деталь немного ужимается и становится на пару десятков сантиметров короче, чем необходимо. Замок вставляют в два приема – первоначально вжимают длинный край, а после – короткий. По завершении монтажа излишек аккуратно отрезают.

Как снять заднее стекло на ваз 2107


Подробные инструкции замены стекол на ВАЗ 2107

Лобовое стекло ВАЗ 2107 установлено под углом почти в 90°, поэтому при эксплуатации оно подвергается ударам всевозможных камней, песчинок, шипов. Это частая причина сколов и трещин, которые мешают обзору и влияют на безопасность движения по дорогам общего пользования.

Назначение ветрового и заднего стекла

Стекло — это прозрачный щиток, который монтируется перед салоном автомобиля и защищает пассажиров от потока воздуха во время езды. Дополнительно этот элемент влияет на аэродинамику и конечный коэффициент лобового сопротивления.

Переднее и заднее стекла увеличивают жесткость кузова к кручениям и удерживает тепло в салоне.

Различают типы:

Щиток с несколькими слоями называется триплексом и устанавливается в переднюю часть автомобиля. Между слоями детали вклеена прозрачная пленка, которая прочно удерживает крупные частицы в случае ДТП или попадания крупного объекта. Многослойный щиток обеспечивает безопасность пассажиров и водителя, исключая серьезные травмы от осколков.

Закаленная деталь состоит из одного слоя. Она используется для бокового обустройства и заднего щитка. Температурное воздействие повышает прочность детали и препятствует образованию крупных осколков при ДТП. После закаливания качественные детали разбиваются на мелкие частицы с закругленными гранями, которые не способны нанести травмы. Укрепить задний щиток можно с помощью тонировочной пленки, которая удержит осколки при полном растрескивании.

Ровность и прозрачность стеклянной поверхности обеспечивают безопасность водителя во время движения, а модели с защитой от ультрафиолетовых лучей препятствуют быстрому нагреву салона в странах с жарким климатом.

Что потребуется для проведения работ

Для замены дефектного элемента на ВАЗ 2017 своими руками нужно приготовить инструменты:

  • средство для обезжиривания и очистки;
  • чистую ткань;
  • шнур с сечением 4-5 миллиметров и длиной не менее 5 метров;
  • помощник, поскольку некоторые операции выполняются только вдвоем;
  • новая уплотнительная резинка;
  • молдинг.

Нужно тщательно отмыть и обезжирить новое изделие, прежде чем приступать к работе. Это предотвратит случайное выскальзывание из рук, а также обеспечит плотное удерживание в резиновом пазу.

Все работы следует проводить в теплом безветренном месте, соблюдая технику безопасности при использовании обезжиривающих химических средств.

Демонтаж лобовухи

Замена лобового стекла на ВАЗ 2107 потребует демонтажа внутренних декоративных накладок, а также зеркала заднего вида.

Читайте также:  Как склеить бампер своими руками: инструкция для применения

Для демонтажа детали с ВАЗа:

  1. Отмыть автомобиль на мойке и загнать его в теплый гараж.
  2. Отогнуть щетки очистителя.
  3. Отверткой подцепить замок лобового стекла, который находится в нижней рамке.
  4. Удалить клиновидный молдинг по всему периметру стекла.
  5. Аккуратным нажатием на углы со стороны салона выдавить щиток, придерживая его снаружи.
  6. При демонтаже нужно нажимать отверткой на уплотнитель, выдавливая его.
  7. При снятии важно соблюдать осторожность и не тропиться, вытаскивая деталь из паза. Не следует нажимать на щиток, это может привести к растрескиванию детали и повреждению рук.

Негодный расходник от ВАЗа следует положить на мягкую ткань или резиновый коврик. Это предотвратит возникновение сколов в углах и появление выбоин, которые могут порезать ладони при последующей транспортировке.

Самостоятельный монтаж

Установка лобового стекла – не сложный, но ответственный процесс. Перед началом работ нужно выполнить действия:

  1. Отмыть поверхность рамок и осмотреть на предмет сколов, ржавчины, потертостей.
  2. Обезжирить поверхность.
  3. Уложить шнур в новую резинку. Концы веревки располагаются по нижней кромке в месте, где находится замок.
  4. Приготовить новую деталь.

При обнаружении очагов коррозии следует зачистить участок наждачной бумагой, нанести грунтовку и закрасить эмалью. Наличие ржавчины в месте прилегания недопустимо: это снижает прочность крепежа, из-за чего возможно попадание воды в салон ВАЗа.

Перед началом работ по монтажу снимаются боковые накладки с рамок и зеркало заднего вида. Это облегчит вытягивание веревки.

Как установить:

  1. Надеть резиновый уплотнитель.
  2. Уложить веревку.
  3. Аккуратно приложить деталь к рамке.
  4. Один человек регулирует расположение с наружной части ВАЗа, а второй аккуратно выдергивает веревку в салон. Начинать лучше с нижней кромки.
  5. При выдергивании веревки помощник подправляет деталь и немного надавливает в сторону уплотнителя.

После того как уплотнитель встанет на место, щиток займет свое положение. Рамка лобового стекла на ВАЗ 2107 устанавливается в обратном порядке. Здесь пригодится плоская отвертка с большой ручкой.

При прохождении нижних углов следует соблюдать осторожность, чтобы не поцарапать шнуром панель. После установки уплотнителя на стекло можно вернуть на место стекло заднего вида и декоративные накладки стоек.

Чтобы самостоятельно заменить лобовое стекло на ВАЗ, потребуется один помощник, минимальное количество инструментов и 2-4 часа свободного времени.

Замена бокового стекла

Замена стекла передней двери потребует демонтажа обшивки, ручки и молдинга.

Для проведения работ потребуются инструменты:

  • отвертка с плоским и крестовым наконечником;
  • гаечный ключ на 8;
  • чистая ткань.
Читайте также:  Как отремонтировать бампер своими руками

Для снятия старого и монтажа нового стекла на передней и задней двери ВАЗ нужно последовательно выполнить шаги:

  1. Демонтировать ручку и обшивку.
  2. Открутить крепления подъемника с помощью крестовой отвертки.
  3. Ключом на 8 отвернуть гайку и демонтировать переднюю направляющую.
  4. Опустить стекло вниз.
  5. Снять молдинг с верхней планки двери.
  6. Аккуратно вынуть стекло.

Замена заднего бокового стекла не отличается от переднего. Для сборки нужно выполнить шаги в обратном порядке.

Замена заднего стекла

Заднее стекло ВАЗ 2107 бывает с подогревом и без него. Конструктивно детали одинаковые, за исключением контактов, которые отключаются перед снятием. Размеры и форма совпадают.

Демонтаж:

  1. Отверткой демонтировать замки, которые установлены в нижних углах.
  2. Снять клиновидную накладку.
  3. Выдавить стекло изнутри.
  4. Снимите старый щиток со стоек.

Если щиток плотно стоит на месте  и не выдавливается изнутри, следует отверткой размять молдинг по контуру и снова повторить демонтаж. Снятие производится резинкой, это защитит руки от повреждений.

Установка задней детали:

  1. Очистить и обезжирить поверхность рамок.
  2. Установить новые замки и уплотнитель на стекло.
  3. Веревка всовывается по контуру резинки и перехлестывается внизу.
  4. Стекло прикладывается к рамке и придавливается.
  5. Аккуратно вытаскивается веревка, которую необходимо вложить в резиновую окантовку.

После монтажа отверткой защелкиваются замки и монтируется молдинг. Все резинки и удерживающие фиксаторы меняются полностью: это повысит прочность крепления.

Виды стекол

В продаже встречаются следующие типы:

  • классические, без затемнений;
  • с шелкографией;
  • с напылением.

Заводское напыление позволяет не клеить тонировочную пленку на заднее и боковые стекла, при этом защищает салон от солнечных лучей и улучшает внешний вид автомобиля.

Шелкография по контуру щитка или в верхней его части улучшает не только внешний вид, но и используется в качестве козырька от яркого солнца. В продаже существуют варианты с изображениями или надписями, которые нанесены на деталь с помощью напыления.

Решетка на заднее стекло изготавливается из пластика и крепится на стойку с помощью зажимов или двухстороннего скотча. Деталь преображает автомобиль,  но снижает обзор в зеркало заднего вида.

Прозрачные стекла без сколов и дефектов обеспечивают не только отличный внешний вид ВАЗа, но и влияют на качество обзора в условиях плохой погоды. Простота в замене позволяет водителям самостоятельно проводить работы, не посещая автосервисы.

снятие и установка стекол задней двери на автомобиле ваз 2107

Снятие стекол с задней двери на автомобиле ваз 2107 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Устанавливаем стекло в нижнее положение. 3. Снимаем обивку задней двери аналогично снятию передней обивки (см. «Обивка передней двери ваз 2107 — снятие и установка»).

4. Снимаем защитную пленку двери.

5. Крестовой отверткой отворачиваем саморез крепления задней верхней направляющей опускного стекла.

6. Вынимаем из верхней части рамки двери уплотнитель.

7. Торцовым или накидным ключом на 10 мм отворачиваем болт А и гайку Б крепления задней направляющей.

8. Снимаем верхнюю часть направляющей с уплотнителя неподвижного стекла.

9. Наклонив вперед верхнюю часть неподвижного стекла, вынимаем стекло.

10. Снимаем с неподвижного стекла уплотнитель.

Внимание Перед выполнением следующей операции рекомендуется отметить положение троса относительно прижимной пластины.

11. Крестовой отверткой отворачиваем два винта крепления прижимной пластины троса к кронштейну стекла.

12. Снимаем пластину и опускаем стекло до упора. 13. Снимаем накладку двери и две хромированные окантовки (см. «Опускное стекло передней двери ваз 2107»).

14. Поднимая опускное стекло с кронштейном и наклоняя внутрь, вынимаем опускное стекло из двери.

Установка стекол задней двери на автомобиле ваз 2107

Установка стекол задней двери на автомобиле ваз 2107 выполняется в обратной последовательности, ориентируясь по ранее нанесенной метке на тросе.

Замена лобового стекла ВАЗ 2107

Плохое дорожное покрытие – это не только те дороги, на которых имеются выбоины, но и те на которых имеются небольшие камешки. Бывалые автомобилисты знают, насколько опасным может быть даже самый мелкий камешек, который вылетает из-под колес встречно движущегося автомобиля. Мелкий камешек, который врезается в лобовое стекло, образует скол или небольшую трещинку, а более крупные – могут привести к растрескиванию большой части стекла. Эксплуатировать автомобиль с треснувшим или разбитым стеклом не только нельзя, но и это делать попросту невозможно. Трещины постоянно отвлекают водителя от дороги, что может вызвать аварию. Даже мелкая трещина на лобовом стекле авто, как правило, со временем превращается в большую, идущую через всю поверхность стекла, что влечет за собой необходимость замены изделия.

ВАЗ-2107 имеет незначительный угол наклона лобового стекла, поэтому камешки, вылетающие из-под колес встречных автомобилей, наносят серьезный ущерб. Автомобили с большим наклоном лобового стекла типа ВАЗ 2109, подвержены такому явлению в меньшей степени. Замена лобового стекла на ВАЗ 2107 обычно осуществляется в условиях СТО или на авторынке. Но для того, чтобы сэкономить, можно заменить стекло самостоятельно, тем более что данный процесс вполне реально выполнить своими руками в домашних условиях. Как его поменять на семерке, а также основные особенности процесса замены, узнаем детальнее.

Что потребуется для проведения работ

Если вы решили осуществить замену лобового стекла на ВАЗ 2107, то, прежде всего, требуется приобрести новое изделие. Помимо этого, потребуется запастись таким инструментом и материалом:

  • отвертки;
  • ткань;
  • шнур диаметром около 4 мм и длиной 5 м.

Заменить лобовое стекло на ВАЗ 2107 самостоятельно практически невозможно, поэтому вам потребуется помощник. Можно попросить друга или одного из членов семьи. Далее выясним с чего начать.

Снятие изделие

Прежде чем приступать к демонтажу треснутого изделия, требуется произвести тщательный осмотр нового. Конечно, сделать это нужно было еще в магазине, но повторный осмотр никогда не помешает. Теперь можно приступать к процессу демонтажа изделия:

  • Первоначально требуется снять замок с распорного клина, располагающегося посередине стекла снизу. Процесс выполняется при помощи плоской отвертки.
  • После этого необходимо осуществить изъятие клиновидной резиновой вставки. Сделать это несложно, для ее изъятия потребуется пройти по всему периметру.
  • Расположить на капоте ткань. Чем мягче ткань, тем лучше.
  • После этого необходимо со стороны салона выдавить стекло. Давить необходимо по верхним углам изделия. Помощник должен с обратной стороны салона придерживать стекло, чтобы после выдавливания оно не упало на капот. При этом не забывайте убрать дворники, чтобы их не повредить.
  • После снятия изделия, необходимо вынуть резиновый уплотнитель и осуществить очистку установочного паза на кузове авто. Для очистки можно воспользоваться обезжиривателем. Наличие ржавчины недопустимо, поэтому при необходимости места коррозии следует зачистить и закрасить.
Читайте также:  Как открыть капот на ВАЗ 2107: обрыв тросика

Таким вот образом осуществляется снятие лобового стекла ВАЗ 2107. После демонтажа изделия следует снять с него окантовку. Теперь можно переходить к установке изделия.

Особенности монтажа лобового стекла

Уплотнитель, который был извлечен с паза, следует очистить и надеть на новое устройство. Начинать рекомендуется с углов. После того, как уплотнитель будет полностью надет на стекло, потребуется закрыть его замком в месте стыка, предварительно закрепив клиновидную вставку.

Установка лобового стекла продолжается с того, что требуется воспользоваться шнуром или веревкой, которую необходимо вложить в наружный разрез уплотнителя. Веревка всовывается по периметру всего уплотнителя, а соединение должно получиться в нижней части. При этом, требуется концы веревки перехлестнуть, а затем закрепить, как показано на фото ниже.

После этого вместе с помощником следует приложить стекло к автомобилю, отрегулировав его место расположения. Как только вы совместите расположение изделия, приступаем к установке. Для этого, один человек садится в салон, а второй регулирует расположение извне. Затем он надавливает на нижнюю часть изделия, а второй медленно осуществляет вытягивание шнура в салон. Все процедуры нужно делать не спеша, соблюдая симметрию. Как только нижняя часть стекла будет установлена, можно продолжить установку боковых и верхней части, вытягивая при этом постепенно веревку.

Во время монтажа необходимо придавливать стекло с внешней стороны, а с внутренней постепенно вынимать шнур. Шнур дает возможность разместить уплотнитель, как можно глубже к отбортовке.

В процессе работ по установке, нет необходимости что-либо запаивать или клеить.По завершению работ нужно не забывать установить накладки на потолке и по бокам, если таковые имеются.

Важно знать! Уплотнитель следует обязательно заменить на новый, если старый имеет явные дефекты: потертости, сколы, повреждения и т.п..

Замена стекла на ВАЗ «классике» не представляет особых трудностей, поэтому задавшись такой целью, следует приступать к ее реализации. В ходе проведения работ по установке не следует торопиться, а при необходимости можно воспользоваться отверткой. Подводя итог, следует отметить, что от качества установки лобового стекла будет зависеть его функционирование.

Замена заднего бокового стекла на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Заднее боковое стекло автомобиля – оно бывает разбивается по разным ситуациям, вот к примеру оно может разбиться если по нему попасть мячом или же если просто сильно хлопнуть дверью, кроме того очень много воров и разных людей ходят по улицам наших городов, норовя завладеть чем ни будь чужим своровав это из первой попавшейся машины, но чтобы в автомобиль проникнуть в основном бьют стекла у него или если человек более опытный, то при помощи специального крюка и ловкости рук вскрывают машину.

Примечание! Для того чтобы поменять боковое стекло двери у автомобиля, нужны будут инструменты которыми вы будете снимать детали чтобы добраться для него, к этим инструментам относится: Набор гаечных ключей и два разных вида отвёрток!

Когда нужно менять заднее боковое стекло? Каждый автовладелец решает сам когда ему нужно менять стекло на новое, но есть некоторые люди которые меняют стекло только лишь из-за сильной грязи которая появилась на нём и за долгое время засохла, в таком случае не обязательно идти в автомагазин и покупать новое стекло, сперва попробуйте оттереть всю грязь тряпкой с водой, в крайнем случае если это не поможет, то при помощи специального очистителя стёкл который продаётся в магазинах бытовой химии можете попробовать снова оттереть стекло, возможно это поможет.

Примечание! Дадим вам совет на будущее чтобы вы знали потом как поступить в той ситуации когда по стеклу пошла трещина, а именно замечали ли вы когда ни будь что после появлении трещины на стекле она со временем по не многу идёт дальше пока не дойдёт до конца стекла, так вот чтобы такого не было и вам не пришлось сразу же ехать на сервис или в гараж и менять стекло на новое, можно продлить жизнь старому стеклу, для этого при помощи резака которым режут стекло сделайте поперёк полосу в которую и упрётся образовавшаяся ранее трещина и тем самым она не пойдёт уже дальше по всему стеклу!

Как заменить заднее боковое стекло на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) В начале самой операции, вам нужно будет добраться до механизма стеклоподъёмника, потому что чтобы снять само стекло с автомобиля, нужно сперва ослабить трос стеклоподъёмника и снять желобок стекла, но чтобы ослабить трос и снять желобок в начале нужно до них добраться сняв для этого обшивку с той двери автомобиля на которой вы выполняете замену стекла. (О том как снять обшивку с двери, смотрите в статье на примере снятия обшивки с передней двери, данный пример вы можете увидеть в статье которая называется: «Замена переднего стекла на автомобиле» пункты 1-4 смотрите)

Примечание! Перед тем как приступить к снятию обшивки, открутите рукой или при помощи отвёртки кнопку которая блокирует дверь у автомобиля (см. фото 1), а когда кнопка будет выкручена и снята, отверните винт который крепит подоконную накладку в передней её части (см. фото 2) если она у вас есть конечно!

2) Затем когда обшивка будет удалена с двери, вам нужно будет снять защитную плёнку которая у вас может быть а может и не быть вовсе, данная плёнка закрывает весь механизм стеклоподъёмника от попадания на него грязи, а крепится эта защитная плёнка на липкую ленту отлепив которую, вы сможете с лёгкостью снять плёнку с двери автомобиля.

3) Теперь перейдите к снятию подоконной накладки, всего четыре пластмассовых держателя её крепят, отсоедините все эти держатели от двери при помощи отвёртки и после чего можете снимать подоконную накладку с двери автомобиля.

4) Следом вам нужно будет снять задний желобок стекла, для этого в начале отсоедините от него пластмассовый хомут (Он входит в отверстие) который крепит к желобку тягу и после того как хомут будет отсоединён (см. фото 1), возьмите в руки гаечный ключ и с его помощью полностью отверните гайку и болт которые крепят задней желобок к двери автомобиля и после чего снимите его (см. фото 2).

5) После снятия желобка, вставьте ручку за счёт которой можно будет опустить и поднять стекло у автомобиля, но только облицовку и розетку этой ручки устанавливать не нужно, просто поставьте одну ручку на своё место и придерживая рукой стекло, опустите его в самый низ до упора.

6) Далее отверните два винта который крепят прижимную пластину (Указана красной стрелкой), которая в свою очередь жёстко фиксирует трос и не даёт ему никуда деться.

7) Когда винты крепления пластины будут выкручены а сама пластина снята, гаечным ключом немного ослабьте гайку которая крепит натяжной ролик (см фото 1), а после ослабления ролик сместиться и тем самым сам трос немного ослабнет, после того как трос ослабнет вам нужно будет снять его с натяжного ролика и с нижнего ролика который указан красной стрелкой.

8) Теперь подденьте при помощи отвёртки хромированную внутреннюю окантовку стекла и после этого снимите её, чтобы она не мешала снятию стекла, вить снимать то его нужно через верхнюю часть двери автомобиля.

9) И в завершение снятия стекла, выверните сперва винт который крепит неподвижное стекло к двери автомобиля (см. фото 1), после этого полностью либо же всего лишь немного (На ваше усмотрение) снимите верхний уплотнитель опускного стекла как это показано на фото 2, затем наклонив неподвижное стекло вперёд и снимите его и в завершение поднимите опускное стекло на верх и наклонив его во внутрь, тоже снимите его с двери автомобиля (см. фото 4).

Установка: Установка нового стекла и всех снятых ранее деталей, осуществляется на своё место в обратном порядке снятию, но только есть одно Но! А именно обязательно после установке нового стекла и сборке всего механизма (В сборку механизма входит, одевание троса на натяжной ролик, установка заднего желобка и т.д.) проверьте как работает у вас стекло, как оно поднимается, если будет нужно отрегулируйте положение желобка стекла, а так же натяните трос при помощи перемещения натяжного ролика по туже.



Монтажный блок. Распиновка монтажных колодок автомобилей ВАЗ Блок реле и предохранителей ВАЗ 2109

.

Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары - при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

С 1998 г. на части автомобилей вместо блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле вентилятора мотора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. это около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


А
Запись
1
10

Клапан омывателя фар
2
10
3
10

Внутреннее освещение
4
20
Обогрев заднего стекла
Реле (контакты) обогрева заднего стекла

Прикуриватель

5
20
6
30
Электростеклоподъемники передних дверей
Реле питания
7
30
Очистители фар (в рабочем режиме)
Реле очистителя фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Таймер омывателя заднего стекла
Клапаны омывателя лобового и заднего стекла
Реле (обмотка) включения электропривода вентилятор системы охлаждения двигателя
Реле (обмотка) обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8
7.5
Левая противотуманная фара
9
7,5
Правая противотуманная фара
10
7,5

Капот двигателя
Лампы освещения приборов
Сигнальная лампа

Лампа прикуривателя
Левая фара (стояночный свет)

11
7,5
Фара правая (габаритный свет)
12
7.5
Фара правая (ближний свет)
13
7,5
Левая фара (ближний свет)
14
7,5
Левая фара (дальний свет)
15
7,5
Фара правая (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота)
Контрольная лампа поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Указатель заслонки карбюратора
Стояночный тормоз сигнальная лампа
Лампа светового табло «СТОП»
Датчик температуры охлаждающей жидкости
Указатель уровня топлива с резервной лампой
Вольтметр

17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле стеклоочистителя фар
К2
Реле сигнализации / указателя поворота
K3
Реле стеклоочистителя
K4
Реле исправности лампы
K5
Реле стеклоподъемника
K6
Звуковые реле
K7
Реле обогрева заднего стекла
K8
Реле дальнего света фар
K9
Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.


А
Запись
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (при включении)
Реле стеклоочистителя фар (контакты)
Клапан включения омывателя фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель обогревателя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Таймер омывателя заднего стекла
Омыватель лобового и заднего стекла
Обмотка катушки реле вентилятора охлаждения
Катушка реле включения обогрева заднее стекло
Лампа освещения бардачка
5
8
Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
Задние фонари (лампы заднего хода)
Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумулятора
Мотор-редуктор и реле включения очистителя лобового стекла
Обмотка возбуждения генератора (при запуске)
Лампа светового табло «СТОП»
Датчик температуры охлаждающей жидкости и топлива
6
8
Задние фонари (стоп-сигналы)
Внутреннее освещение
Электрические стеклоподъемники и реле питания
7
8
Освещение номерного знака
Капот двигателя
Контрольная лампа стояночного света
Лампа приборного освещения и прикуриватель
Дисплей рычага подогревателя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (стояночный свет)
Левый задний фонарь (стояночный свет)
10
8
Правая фара (стояночный свет)
Правый задний фонарь (стояночный свет)
11
8
Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации)
Сигнальная лампа
12
16
Обогрев заднего стекла и выключатель обогревателя
Прикуриватель
Патрон переносной лампы
13
8
Фара правая (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа дальнего света
15
8
Левая фара (ближний свет)
16
8
Фара правая (ближний свет)
Реле
К1
Таймер омывателя заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
K3
Реле прерывания стеклоочистителя (522.3747 / 2108-3747710)
K4
Контактные перемычки вместо реле контроля исправности лампы
Реле исправности лампы (4402.3747 / 21083-3747410, 21083-3747410-06)
K5
Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6
Реле стеклоочистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7
Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8
Звуковые реле (13.3747 / 2105-3747210-10, 2105-3747210-12)
K9
Реле вентилятора охлаждающего вентилятора (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11
Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Одной из причин проблем, с которыми сталкиваются автомобилисты, является выход из строя предохранителей на ВАЗ 2109. Поэтому каждому водителю необходимо представление, как заменить предохранители ВАЗ 2109, а это даже лучше. иметь навыки предотвращения такой поломки.

Функции предохранителей ВАЗ 2109

Предохранители состоят из двух блоков: один находится под капотом, другой - внутри салона автомобиля, под панелью. Назначение любого предохранителя - защитить конкретный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель № За что отвечает:
F9 Правая противотуманная фара
F8 Левая противотуманная фара
F1 Омыватель фар
F7 Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла.
F16 Задние фонари, поворотники, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Карбюратор воздушная заслонка, давление масла, стояночный тормоз, охлаждающая жидкость, проем дверцы, лампа «чек», уровень залитого топлива в бак.
F3 Задние фонари, освещение салона.
F6 Электрические стеклоподъемники
F10 Освещение салона, подсветка приборов и приборной панели, габариты, прикуриватель.
F5 Звуковой сигнал
F11 Фонарь задний правый, размер
F2 Чрезвычайная ситуация
F4 Элемент, служащий для обогрева заднего стекла, реле для включения этого обогрева, прикуриватель, подключение патрона лампы.
F15 Фара правая
F14 Фара левая
F13 Ближний свет фары левый
F12 Ближний свет передний правый

Замена предохранителей марки автомобиля ВАЗ 2109

Замена предохранителей на ВАЗ 2109 осуществляется в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей в автомобилях защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности устройства автомобиля. Определить это можно по отключению или нестабильной работе узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 защите не подлежат предохранители:

  • Цепь зажигания
  • Генератор (см.).
  • Запуск двигателя.
  • Реле дверного замка.
  • Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Вы всегда должны иметь при себе комплект запасных предохранителей и при необходимости заменять их своими руками.

  • Каждому блоку соответствуют только определенные предохранители.
  • Текущее значение, рассчитанное для предохранителя, указано на его корпусе.
  • Для снятия предохранителя с блока используйте специальный пинцет, закрепленный в блоке.
  • Пинцетом захватите предохранитель и вытащите его.

  • Запасные предохранители устанавливаются перед агрегатом.
  • Замена предохранителя ВАЗ 2109 осуществляется установкой в ​​гнездо розетки и нажатием до фиксации.
  • С левой стороны панели приборов установлен дополнительный предохранитель, который защищает цепь задней противотуманной фары с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить на новый.

Заменять предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях автомобилей ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Держатели предохранителей изготовлены из пружин и в месте, где плохой контакт, генерирует много тепла, которое может расплавить корпус блока, что приводит к смещению держателей, и они не удерживают детали плотно.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старой модели на новый с элементами вилочковой железы.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае дорожки, проводящие ток, могут перегореть на плате.
Дополнительно необходимо установить датчик на электровентилятор для его включения, в связи с тем, что контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Инструкции по работе:

  • Аккумулятор отключен.
  • Разбирается в салоне «бардачок».
  • На стороне пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В моторном отсеке снимается крышка монтажного блока.
  • Ключом на «10» откручивает гайки крепления блока предохранителей.
  • Устройство поднимается, четыре разъема и один сзади отсоединяются от передней.

  • Монтажный блок съемный.
  • Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

  • Все реле и предохранители сняты.

Совет: При сборке убедитесь, что установленный предохранитель соответствует номинальному току. Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

  • Обнаружена сгоревшая дорожка.
  • Вырежьте сайт, который пришел в негодность.
  • Окисленные участки протереть бензином.
  • Припаиваем новый провод.
  • Сборка блока производится в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние - залог безопасности при движении автомобиля по дорогам.Как это выполняется на автомобиле ВАЗ 2109 хорошо видно на видео.

Блок предохранителей ВАЗ 2109 расположен с левой стороны автомобиля, под капотом, перед лобовым стеклом. Достичь этого очень просто. Вам просто нужно снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и используются для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на определенном участке автомобильной сети предохранитель перегорает, тем самым обесточивая поврежденный участок, что, можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.

Однако не забывайте, что перед заменой плавкого предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он перегорел, устранить эту неисправность, и только потом установить новый предохранитель. Если сразу установить новый предохранитель, не выяснив причину, в лучшем случае сгорит и новый «пред», а в худшем мы можем развести пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрическое оборудование автомобиля.

Монтажный блок на ВАЗ 2109 устанавливался нескольких типов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение предохранителей на плате было другим.

Каждая вставка предохранителя в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая зону поиска неисправностей.

Номер предохранителя * Защищенные цепочки электронной почты
1 (8A) F9 (7.5А) Правая противотуманная фара
2 (8A) F8 (7,5A) Левая противотуманная фара
3 (8A) F1 (10A) Очистители фар (на момент включения). Реле стеклоочистителя фар (контакты). Клапан омывателя фар
4 (16A) F7 (30A) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель омывателя окон. Мотор-редуктор для стеклоочистителя. Таймер омывателя заднего стекла. Клапаны включения лобового и задних стекол.Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения перчаточного ящика
5 (8A) F16 (15A) Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8A) F3 (10A) Задние фонари (стоп-сигналы). Светильник
6 (8A) F6 (30A) Электроэнергия передних дверей. Силовые реле
7 (8A) F10 (7,5A) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения.Подсветка обогревателя табло. Лампа прикуривателя
8 (16A) F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9 (8A) F10 (7,5A) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8A) F11 (7,5A) Правая фара (стояночный свет). Фонарь задний правый (габаритный свет)
11 (8A) F2 (10A) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).Сигнальная лампа
12 (16A) F4 (20A) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8A) F15 (7,5A) Фара правая (дальний свет)
14 (8A) F14 (7,5A) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8A) F13 (7,5A) Левая фара (ближний свет)
16 (8A) F12 (7.5А) Фара правая (ближний свет)
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в монтажный блок автомобиля.

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» - кузову и основным узлам автомобиля, которые служат вторым проводом.Бортовая сеть - постоянный ток с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумулятора, а после пуска двигателя - от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары - при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле находится в монтажном блоке; Номиналы предохранителей и цепи, которые они защищают, показаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока можно заменить печатную плату или припаять провода для замены перегоревших токоведущих дорожек.

С 1998 г., со стороны автомобилей, взамен блока 17.3722, установлены монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят.Если старый блок меняют на новый, то необходимо установить датчик включения электровентилятора нового образца. Некоторые отличия существуют в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. он рядом с разъемом X11.

Для коммутации главных цепей автомобиля используется комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства.Запорный стержень противоугонного устройства выдвигается, если ключ установлен в положение «Стоянка» и вынут из замка. После этого поверните рулевое колесо так, чтобы вал вошел в паз на рулевом валу, заблокировав его. Стопорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.». Выключатель зажигания также оборудован механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы перезапустить стартер, необходимо повернуть ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной световой сигнализации, прикуривателя, абажура, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранена). Реле впрыска и предохранители расположены рядом с контроллером, под полкой магазина на панели приборов.

Электрические схемы автомобилей приведены в приложениях.

При ремонте электрической системы отсоединить «-» клемму аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к выгоранию дорожек печатной платы и, возможно, к возгоранию.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки



а - расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 - реле включения очистителей фар;
К2 - реле-прерыватель указателей поворота и аварийной сигнализации;
К3 - реле очистителя лобового стекла;
К4 - реле контроля исправности ламп;
К5 - реле стеклоподъемника;
К6 - реле включения звуковых сигналов;

К7 - реле обогрева заднего стекла; К8 - дальномер
к нему фар;
К9 - реле ближнего света;
F1 - F16 - предохранители;
б - монтажный блок 17.3722;
c - монтажный блок 2114-3722010-60.

Цепи предохранителей

Номер предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (на момент включения).
Реле стеклоочистителя фар (контакты).
Клапан включения омывателя фар
4 (16 A)
F7 (30 A)
Очистители фар (в рабочем режиме).
Реле стеклоочистителя фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя окон.
Редуктор электродвигателя очистителя заднего стекла.
Таймер омывателя заднего стекла.
Клапаны включения лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа
Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Внутреннее освещение
6 (8 А)
F6 (30 А)
Электроэнергетические передние двери.
Реле питания
7 (8 A)
F10 (7,5 A)
Освещение номерного знака.
Фонарь капота.
Лампы осветительные приборы.
Контрольная лампа внешнего освещения.
Подсветка обогревателя табло.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (стояночный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (стояночный свет).
Задний правый фонарь (стояночный свет)
11 (8 A)
F2 (10 A)
Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).
Сигнальная лампа
12 (16 A)
F4 (20 A)
Обогрев заднего стекла.
Реле (контакты) обогрева заднего стекла.
Патрон для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа дальнего света фар
15 (8 A)
F13 (7,5 A)
Левая фара (ближний свет)
16 (8 A)
F12 (7,5 A)
Правая фара (ближний свет)
* Номера с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F - к предохранителям монтажного блока 17.3722.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них означает. Часто на машине вылетает какая-то электрика, не работают дворники, фары, габариты и т.д. Прежде всего, в этой ситуации нужно проверить предохранители.

Блок предохранителей находится под капотом возле лобового стекла

Нажав на 2 защелки снимаем крышку с блока предохранителей

Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные клещи, если их нет, воспользуйтесь плоскогубцами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

Предохранитель No. Защищенные схемы
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Очиститель Реле
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор мотора стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (стоп-сигналы).Внутреннее освещение
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7.5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Фара правая (стояночный свет). Фонарь задний правый (боковой маркер)
11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Фары
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

К1 - реле включения очистителей фар;
К2 - реле-прерыватель указателей поворота и сигнализации;
KZ - реле стеклоочистителя;
К4 - реле контроля исправности ламп;
К5 - реле стеклоподъемника;
Кб - реле включения звуковых сигналов;
K7 -Реле включения обогрева заднего стекла;
K8 - Реле включения дальнего света фар;
К9 - реле ближнего света;

Предохранитель задней противотуманной фары находится под панелью со стороны водителя

959.01 - Материалы на окнах или лобовом стекле; исключения; требования; нарушение; Определения

28-959.01 - Материалы для окон или лобового стекла; исключения; требования; нарушение; определения

28-959.01. Материалы для окон или лобового стекла; исключения; требования; нарушение; определения

A. Этот раздел не распространяется на:

1. Вентиляционные отверстия и окна на передних боковых крыльях, которые содержат вещество или материал в сочетании с материалом остекления, который имеет светопропускание тридцать три процента плюс-минус три процента и коэффициент отражения света тридцать пять процентов плюс-минус три процента.

2. Вентиляционные отверстия и окна на передних боковых крыльях, которые имеют вещество или материал, не прикрепленные вместе с материалом остекления, который используется водителем движущегося транспортного средства в светлое время суток, как это предусмотрено в разделе 28-922.

3. Зеркала заднего вида.

4. Регулируемые непрозрачные солнцезащитные козырьки, которые устанавливаются перед боковыми окнами и не прикрепляются к стеклу.

5. Знаки, наклейки или другие материалы:

(a) Отображается в квадрате размером семь дюймов в нижнем углу лобового стекла, наиболее удаленного от водителя.

(b) Отображается в квадрате размером пять дюймов в нижнем углу лобового стекла, ближайшем к водителю.

6. Боковые окна, расположенные позади водителя, и задние окна, которые содержат вещество или материал в сочетании с материалом остекления, который имеет коэффициент отражения света тридцать пять процентов плюс-минус три процента или меньше.

7. Знаки направления, назначения или прекращения движения на пассажирском транспортном средстве общего пользования, если эти знаки не мешают водителю видеть приближающееся движение.

8. Электродвигатели очистителей заднего стекла.

9. Ручка или петли крышки багажника.

10. Заднее окно или окна, если транспортное средство оборудовано наружными зеркалами, которые расположены как с левой, так и с правой стороны транспортного средства и расположены таким образом, чтобы отражать водителю вид на шоссе. каждое зеркало на расстоянии не менее двухсот футов от задней части автомобиля.

11. Прозрачный материал, который устанавливается, наклеивается или наносится на самую верхнюю часть лобового стекла, если:

(a) Нижний край материала находится не менее чем на двадцать девять дюймов выше неджатого сиденья водителя при измерении от точки в пяти дюймах перед нижней частью спинки сиденья водителя в крайнем заднем и крайнем нижнем положении с автомобилем. на ровной поверхности.

(b) Материал не красного или янтарного цвета.

12. Оборудование для контроля безопасности и обратной связи с водителем, если оно установлено в одном из следующих мест:

(a) Сразу позади, немного выше или немного ниже зеркала заднего вида.

(b) Где обычно устанавливают зеркало заднего вида, если автомобиль не имеет зеркала заднего вида, установленного на лобовом стекле.

B. Если иное не предусмотрено в этом разделе, лицо не должно управлять транспортным средством с предметом или материалом, размещенным, выставленным, установленным, прикрепленным или нанесенным на лобовое стекло или боковые или задние окна, или с предметом или материалом, размещенным, выставленным , установленные, прикрепленные или примененные в транспортном средстве или на нем таким образом, чтобы затруднять или ограничивать обзор водителю через лобовое стекло, боковые или задние окна.

C. Если иное не предусмотрено в этом разделе, лицо не должно размещать, устанавливать, прикреплять или применять прозрачный материал на лобовом стекле, боковых или задних окнах транспортного средства, если материал изменяет цвет или снижает коэффициент пропускания света лобовое или боковые или задние стекла.

D. Каждый производитель должен подтвердить директору, что продукт или материал, который изготовитель производит или собирает, соответствует требованиям данного раздела по отражательной способности и пропусканию.

E. Этот раздел не разрешает и не запрещает использование и размещение федеральных, государственных или местных сертификатов на любом окне, как это требуется или запрещено действующим законодательством.

F. Лицо, которое продает или устанавливает объекты или материалы в соответствии с данным разделом, должно четко заявить, что установка объекта или материала на окно со стороны водителя или пассажира может быть незаконным в некоторых штатах.

G. По заявлению лица, которое по медицинским показаниям должно быть защищено от прямых солнечных лучей, которое подтверждается письменным подтверждением этого факта от врача, имеющего лицензию в соответствии с разделом 32, главы 13 или 17, отделение может выдать освобождение от этого раздела для автотранспортного средства, принадлежащего лицу или в котором это лицо является постоянным пассажиром.Человек может управлять транспортным средством или изменять цвет или уменьшать свет, пропускаемый через боковые или задние окна транспортного средства, в соответствии с исключением, выданным директором.

H. В этом разделе, если контекст не требует иного:

1. «Светопропускание» означает отношение количества общего света, выраженного в процентах, которое может пройти через продукт или материал, включая остекление, к количеству общего света, падающего на продукт или материал и остекление.

2. «Светоотражающая способность» означает отношение количества общего света, выраженное в процентах, которое отражается наружу продуктом или материалом, к количеству общего света, падающего на продукт или материал.

3. «Производитель» означает:

(a) Лицо, которое занимается производством или сборкой солнцезащитных продуктов или материалов, предназначенных для использования в сочетании с материалами для остекления транспортных средств.

(b) Лицо, которое производит, ламинирует или закаливает материал остекления, включая способность отражать или уменьшать пропускание света в процессе производства.

причин и методы устранения

Зажигалка не относится к тем элементам, при выходе из строя которых дальнейшая эксплуатация машины невозможна. Его выход из строя не несет никаких угроз для двигателя или других частей автомобиля. Однако без него машина становится менее комфортной.

Уже давно прикуриватель не использовался по прямому назначению. Сегодня, как правило, нужно не поджигать сигарету, а обеспечить питанием различные электронные и электрические устройства: видеомагнитофоны, навигаторы, аудио- и видеоплееры, пылесосы, компрессоры и т. Д.

В этой статье мы рассмотрим основную неисправность, из-за которой не работает прикуриватель ВАЗ-2114. Кроме того, мы разберемся в их причинах и постараемся устранить поломку самостоятельно.

Что такое прикуриватель "Самара" четырнадцатая модель

Конструкция прикуривателя в ВАЗ-2114 такая же, как и на других автомобилях. Он состоит из стакана (гнезда) и вставки. Гнездо - это металлический цилиндр, стенки которого связаны с «массой» автомобиля.Он также оборудован центральной клеммой, подключенной к «плюсу» бортовой сети.

Основной элемент вставки - нихромеспираль. Он заключен в металлический корпус с пластиковой ручкой. Вставка находится внутри стекла. В выключенном состоянии его корпус контактирует только с «массой». При нажатии на кнопку вставка проникает в стекло, где один из контактов спирали контактирует с ее центральным выводом, замыкая цепочку. Удерживается в гнезде за счет двух специальных биметаллических «ушей».Ток, проходящий внутри спирали, нагревает ее до красного цвета. Благодаря этому у нас, по сути, есть возможность прикурить.

Устройство выключится автоматически. Когда стекло нагревается до определенной температуры, освобождаются «ушки» и освобождается вставка. При этом раздается характерный щелчок, уведомляющий водителя о том, что устройство выключено и готово к работе.

Автомобильная розетка для электроприборов

Если вынуть вставку из розетки, то получится настоящая автомобильная розетка на 12 В.Естественно, чтобы от него можно было получать электричество, потребуется специальная вилка цилиндрической формы. Именно этими вилками оснащаются все перечисленные выше автомобильные электроприборы. Обычно у них один центральный положительный контакт и два боковых (минусовых). Большинство вилок с целью дополнительной защиты электроприборов от перегрузок снабжены предохранителями, которые находятся внутри них.

Что может случиться с прикуривателем

Если в вашем ВАЗ-2114 не работает прикуриватель, Причин тому может быть только две: либо нарушена целостность нихромовой спирали, либо отсутствует натяжение на контакты стекла.Определить проблему поможет обычный автомобильный тестер или мультиметр, включенный в режим вольтметра.

Подключите один щуп к положительной клемме стекла, а второй провод к его корпусу. Вольтметр должен показывать напряжение аккумулятора. В этом случае можно просто заменить спиральную вставку, и прикуриватель снова будет работать как новый. Но если на контактах нет напряжения, нужно продолжать поиски проблемы.

Прикуриватель ВАЗ-2114 не работает: причины

Проблемы с подачей электричества на вывод прикуривателя могут возникнуть из-за:

  • перегорания предохранителя (плавкой вставки) из-за превышения значения тока потребителя;
  • неисправность подсветки прибора;
  • нарушение контакта в разъемах;
  • обрыв проводки.

Где искать перегоревший предохранитель

На ВАЗ-2114 перестал работать прикуриватель, и на его контактах нет напряжения? Начните диагностику с проверки предохранителя. Для этого разбирать не придется, а из инструментов понадобится только мультиметр в режиме тестера или самодельный тестер из лампы и двух проводов. Естественный вопрос, который возникает в ситуации, когда не работает прикуриватель ВАЗ-2114: «Какой предохранитель нужно проверять и где его искать?»

В «Самарах» четырнадцатой модели этот элемент защиты расположен в монтажном блоке, расположенном в моторном отсеке автомобиля.Откройте капот, и в правом дальнем углу (если вы посмотрите на лобовое стекло) вы увидите черный пластиковый ящик. Это сборочная единица автомобиля. Предохранитель прикуривателя в зависимости от модификации автомобиля может иметь обозначение F4 или F7. Он рассчитан на максимальный ток 30 А (в некоторых модификациях его номинал может составлять 20 А).

Диагностика предохранителя

Для проверки предохранителя аккуратно снимите его с гнезда, подсоедините его выводы к щупам мультиметра и «кольцу».Если вы используете самодельный тестер из лампы и проводов, приложите проверяемый элемент к разрыву одного из проводников. Подсоедините провода к клеммам аккумулятора. Если лампа загорается или тестер подает звуковой сигнал, что предохранитель исправен, проблему следует продолжить. В противном случае просто замените вставку.

Никогда не устанавливайте предохранитель с другим расчетным током, а тем более не используйте различные «жучки». Это поставит под угрозу всю бортовую цепь автомобиля. А с точки зрения пожарной безопасности это недопустимо.

Почему перегорел предохранитель?

Определив, что прикуриватель ВАЗ-2114 не работает из-за перегоревшего предохранителя, стоит задуматься о причине данной неисправности, так как при нормальной работе бортовой сети плавкая вставка может служить годами. Его выход из строя может быть вызван коротким замыканием в цепях двигателя отопителя салона, омывателя лобового стекла, освещения бардачка, реле обогрева заднего стекла. Дело в том, что за безопасность всех этих цепей отвечает один и тот же предохранитель, обеспечивающий сохранность прикуривателя.

Еще одна причина сгорания предохранителя - невнимательность или халатность автовладельца в эксплуатации дополнительных электроприборов. Если вы недавно пропылесосили салон автомобиля или прокачали шины компрессором, подключив оборудование к «розетке», и после этого перестал работать прикуриватель ВАЗ-2114, можете быть уверены, что эти устройства способствовали выходу из строя предохранитель.

При использовании таких устройств необходимо учитывать величину потребляемого тока и не допускать, чтобы она была больше, чем бортовая сеть машины.

Причем здесь магнитола?

Бывают ситуации, когда не работает магнитола и прикуриватель ВАЗ-2114 одновременно. Вы говорите: какая может быть связь? Правильно, не должно быть. Но некоторые «электрики» или сами автовладельцы подключают магнитолу к контактам прикуривателя. Это намного проще, чем прокладывать провода к клеммам аккумулятора. Так получается, что при перегорании предохранителя прикуривателя магнитола перестает работать.В этом случае для исправления ситуации лучше обратиться к квалифицированному автоэлектрику.

Зажигалка для прикуривателя

Причина того, что прикуриватель ВАЗ-2114 не работает, может быть банальное перегорание лампы ее освещения. Дело в том, что схема устройства устроена таким образом, что сначала на него идет напряжение, а уже потом - на положительный контакт стекла.

Для проверки лампы необходимо удалить так называемую бороду - центральную консоль торпеды.Он легко демонтируется после откручивания четырех винтов, расположенных с каждой стороны (по два с каждой стороны). Когда консоль снята, снимаем лампу с сиденья и «прозвоним» тестер. При необходимости замените его и проверьте работу, включив зажигание и габаритные огни автомобиля. После замены лампы проверьте прикуриватель.

Почему не работает прикуриватель на ВАЗ-2114: ищем проблему в разъемах и проводке

Если все ваши усилия не привели к желаемому, проверьте разъемы и целостность проводки.В первую очередь обратите внимание на то, как подключены провод «плюс» и провод «массы» к стеклу устройства. Снимите защитную изоляцию с контактов и осмотрите соединения. При необходимости восстановите их. После этого проверьте контакты колодки Х1 на монтажном блоке. К нему подходят провода от прикуривателя. Отстегиваем его от разъема блока и осматриваем контакты. Если на них есть признаки окисления, очистите их и обработайте антикоррозийной жидкостью (например, WD-40).Далее следует прозвонить провода, идущие от колодок к прикуривателю. Определить их можно по цвету. Если обнаружите обрыв провода, замените его на месте, а лучше все сжечь.

2114 какие значки на панели что означают. Кнопки, лампочки, значки, индикаторы. Тюнинг в свое удовольствие

ВАЗ 2114 - один из первых отечественных автомобилей, на котором была применена электронная комбинация приборов. «Первопроходцем» в этой области стала, конечно же, «дюжина», после которой электроника стала применяться на всех последующих моделях ВАЗ.А сегодняшнюю статью мы посвятим устройству панели приборов

Устройство и характеристики

Панель приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки. И если в первом поколении «Самары» это было организовано снаружи, что затрудняло доступ к панели приборов при разборке, то на 14-й «Жигули» показания подсвечивались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основными из которых, конечно же, являются тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

А обзор обозначений начнем с левой стороны. Здесь на панели приборов ВАЗ 2114 есть указатель. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Обратите внимание, что если стрелка этого датчика находится в этом диапазоне, вы должны немедленно остановить двигатель и подождать, пока он не остынет.В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр. Это самая большая стрелочная шкала на панели приборов после спидометра. По его обозначениям видим, что в норме должно быть в районе от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Далее идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что непомерно высокая частота вращения влечет за собой не только, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь щитка. Именно от его показаний зависит контроль водителя за скоростью, а соответственно и безопасность. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На приборной панели ВАЗ 2114 имеется шкала спидометра со значением измерения от 0 до 200 километров в час. Интересно, что почти все отечественные автомобили имеют спидометры, измеряющие показания выше 170 км / ч.Например, на ГАЗелях максимальная скорость составляет порядка 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что малотоннажный фургон до этих значений разгоняется, тут хоть "сотку" с горы набрать ...

Датчик уровня топлива

Последний игольчатый датчик измеряет уровень топлива в бензобаке машины. Он расположен по стандартной схеме - в правой части панели приборов. На шкале всего 3 символа: 0, ½ и 1.Конечно, он не измеряет данные с такой же точностью, как спидометр, но узнать примерный уровень топлива вполне возможно.

Итак, мы изучили особенности, отличающие приборную панель ВАЗ 2114, и выяснили ее устройство.

- основной информационный блок, в котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед водительским сиденьем.

Приборка ВАЗ 2114, 2113, 2115

Сама панель содержит три типа элементов:

  • Контрольные лампы количества расходных материалов, масла, тормозной жидкости и т. Д .;
  • Спидометр и тахометр;
  • Элемент управления переключения режима работы спидометра.

Кроме того, понятие «комбинация приборов» принято обозначать как рычаги указателей поворота, кнопки и другие средства связи машины.

Схема приборной панели ВАЗ 2114 выглядит так:


Из этой статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины, по которым загораются лампочки, а также меры, которые необходимо предпринять для устранения возникших проблем.

ЭЛЕМЕНТЫ ГЛАВНОЙ ПАНЕЛИ

Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуре жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 более подробно.

- это стрелочное устройство, сигнал на которое подается бортовым компьютером четырнадцатого. Тахометр отображает данные о количестве оборотов коленчатого вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, каждая секунда которых оцифровывается. Максимальное числовое значение оборотов - 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, то коленчатый вал совершает 4000 об / мин.

Производитель указал критическое значение частоты вращения, при достижении которого двигатель четырнадцатого может выйти из строя из-за чрезмерной нагрузки. На приборе он выделен красной штриховкой, это значение колеблется от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть спидометр с индукционной шкалой, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, деление 10 километров. Максимальная отметка - 200 км.

Управление спидометром находится внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, включая тот, который установлен на четырнадцатом, имеют допустимый уровень погрешности 5 км / ч.

Внизу стрелки спидометра находится электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с момента последней точки старта.Ориентир может быть установлен самим водителем; для этого под цифрой 200 на спидометре есть ручной переключатель, сбивающий текущий отсчет пробега до нуля.

Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнадцатой модели) - стрелочный индикатор текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 - полный бак, ½ - бак наполовину полный, 0 - пустой бак.

Рядом с датчиком цветной индикатор - лампа, которая загорается оранжевым светом при приближении уровня топлива к критическому минимуму. Когда загорается лампочка, необходимо заправить машину в пределах 20-30 километров.

  • жидкость в системе охлаждения

Датчик температуры охлаждающей жидкости разделен по градациям на 20 единиц. Минимальная температура 50, максимальная 130 градусов. Критическая температурная зона начинается от 105 градусов, она отмечена красной штриховкой.

Если закипает охлаждающая жидкость четырнадцатого, то необходимо немедленно остановить машину и заглушить двигатель, так как езда на этом режиме чревата серьезными неприятностями, вплоть до полной поломки двигателя.

Если не работает датчик температуры на панели приборов ВАЗ 2114, необходимо проверить проводку, через которую датчик подключается к бачку с охлаждающей жидкостью. Также возможно окисление контактов датчика, их необходимо либо протереть растворителем, либо заменить новым датчиком.

НОЖКИ ИНДИКАТОРА

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:


Разберем обозначение значков на панели приборов подробнее:

  1. Индикатор, отображающий информацию о текущем уровне масла в двигателе. Когда количество смазочной жидкости критически низкое, лампа становится оранжевой. Масло необходимо долить сразу после того, как этот индикатор станет активным;
  2. Этот индикатор свидетельствует о низком количестве рабочей жидкости в бачке омывателя.Бак рассчитан на 5 литров жидкости, индикатор загорается при ее количестве ниже 1 литра;
  3. Датчик количества жидкости в системе охлаждения двигателя. Один из наиболее важных показателей, за которым следует внимательно следить;
  4. Указывает на наличие открытых дверей. Горит красным;
  5. Индикатор, который загорается при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора - красный;
  6. Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Загорается с момента первого нажатия на тормоза до момента выключения автомобиля;
  7. Индикатор, указывающий на то, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью залейте емкость и проверьте контакты датчика уровня ТК, которые расположены на крышке емкости, на предмет окисления.

Если на панели горит значок двигателя, то с силовым агрегатом четырнадцатого что-то не так. Причин, по которым загорается лампочка «Check Engine» очень много, часто она горит даже при отсутствии видимых неисправностей. Лучше всего отправиться на СТО для диагностики, чтобы обезопасить от возможных проблем.

КНОПКИ ПРИБОРНОЙ ПАНЕЛИ

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок на панели приборов ВАЗ 2114 следующее:

Первый блок:

  1. Включение / выключение габаритных огней.Когда размеры включены, горит зеленый свет;
  2. Кнопка включения и выключения фар;

Второй блок:

  1. Включение / выключение передних противотуманных фар. Для включения противотуманных фар необходимо сначала включить габаритные огни;
  2. Включение / выключение задних противотуманных фар;
  3. Включение / выключение обогрева стекла на четырнадцатой двери багажника.

Приветствую вас друзья на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители в силу разных причин предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там находятся водительские педали, три винта на боковой панели консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от аккумулятора.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее необходимо снять ручку включения вентилятора отопителя и рычаги открывания и закрывания крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла ... Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв рулевое колесо. Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутрь.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов.И два самореза из поперечного крепления кронштейна.

Поддев ручку гидрокорректора фары и ручку управления освещением приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку. Затем откручиваем гайки торцевым ключом.

Отсоединить оставшиеся фишки иммобилайзера, освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратной последовательности.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но наверняка придется немного повозиться.

Хоть отечественные ВАЗ и не дотягивают до современных иномарок по сложности конструкции узлов и агрегатов, но и у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что они означают и как расшифровывать значки на панели приборов автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала разберем индикаторы со стрелками, так как мы видим их на дашборде их четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и показывает частоту вращения коленчатого вала силового агрегата... Не проворачивайте двигатель на максимальную мощность, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор №5 - спидометр. Показывает текущую скорость автомобиля, с которым он движется. Также в этой шкале находится электронный дисплей под цифрой 12 - счетчик пробега, где верхние цифры - общий пробег, нижние - суточные.
Ну и последний циферблатный индикатор номер 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением заправки, он загорается, когда заканчивается бензин.

Световые индикаторы на панели приборов ВАЗ 2114

Пиктограммы № 3 и № 4 на приборной панели указывают, что левый и правый указатели поворота включены соответственно.
Значок № 8 сообщает водителю о том, что габаритные и / или внешние огни включены.
Если загорелся значок под номером 9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.
Пиктограмма № 10, на которой нарисована фара, сигнализирует о включении дальнего света фар.
Кнопка № 11 рядом с жидкокристаллическим дисплеем используется для сброса суточного расхода и установки часов.
Значок № 13 загорается при включении будильника.
Индикатор № 14 «» при работающем двигателе информирует водителя о наличии неисправности в двигателе автомобиля.
Жидкокристаллический дисплей №15 - показывает текущее время и температуру вне автомобиля.
Индикатор № 16, показывающий аккумуляторную батарею, загорается при включении зажигания и гаснет после запуска двигателя.Если есть проблема, генератор не работает - он может загореться или мигнуть.
Значок №17 П в красном кружке, сигнализирует о включении стояночного тормоза (ручника).
Индикатор № 18, который показывает красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла.
Индикатор № 19, указывает положение воздушной заслонки, если установлен на ВАЗ 2114

Поиск возможных причин, по которым может не работать приборная панель ВАЗ 2114, периодически беспокоит того или иного владельца автомобилей данной модели.Понятно, что если на торпеде не видно ни одного параметра, ездить можно, как говорится, только наощупь. Правда, известны некоторые специалисты, которым все же удалось как-то без всяких доказательств доползти до базы, но как-то не хочу следовать их примеру.

А нужно ли создавать себе возможные неприятности и повышать риск попадания в аварию? Думаю нет ! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели ВАЗ 2114, и дать некоторые способы ее ремонта самостоятельно. .

Ваз 2114 - почему не работает приборная панель?

Почему не работает приборная панель ВАЗ 2114? На самом деле причин может быть много, вот некоторые из них:

  1. Перегорел предохранитель
  2. Прогоревшие дорожки на плате не подлежат ремонту. В этой ситуации все решает установка новой схемы ... Бояться этого не стоит, ее стоимость не велика, а замену можно произвести самостоятельно.
  3. Обрыв в проводке можно назвать самым сложным, неприятным и трудно определяемым вариантом поломки. В этом случае питание на приборную панель или один из индикаторов не подается, и он перестает работать. Обнаружение неисправности происходит с помощью мультиметра. Требуемый провод отзывается, определяется место обрыва или плохого контакта и при необходимости заменяется или зачищается.

Если освещение приборной панели внезапно пропадает, проверьте ручку регулировки яркости лампы.Вполне возможно, что ребенок, который до этого сидел в вашей машине, открутил ее, установив минимум.

Неисправна панель приборов ВАЗ 2114, что делать?

Если на автомобиле ВАЗ-2114 ни один из установленных на нем индикаторов (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости) не работает на панели приборов, то первое, что необходимо сделать водителю - это проверить целостность предохранителя F3, который находится в монтажном блоке.Если он сгорел, то перед заменой нужно найти причину, из-за которой он перегорел, иначе только что установленный новый предохранитель постигнет судьба предыдущего. Чаще всего загораются предохранители в результате короткого замыкания.

Даже если предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, и электрическая цепь в этом месте прерывается. Убедившись, что предохранитель исправен, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки.Он закреплен на шпильке «вверх ногами». В колодке, куда вставлено это реле, с помощью перемычки можно попробовать замкнуть провода питания. Если при этом оживает панель приборов, то реле зажигания придется заменить.

Если реле зажигания исправно, то возможны только две причины неработоспособности панели приборов: замок зажигания и монтажный блок ... Перед установкой на автомобиль ВАЗ-2109 реле зажигания, контакты замка, сгорали довольно часто, и их приходилось чистить, отсоединив контактную группу от самого замка.После внесения изменений в принцип подачи напряжения на выключатель зажигания его контакты стали гореть очень редко, но вероятность этого явления все же осталась. На монтажном блоке, в его плате, могут выгореть гусеницы, чтобы в этом убедиться, монтажный блок придется снять с автомобиля.

Помимо вышеперечисленных причин, которые могут привести к сбою в работе панели приборов, также необходимо проверить надежность крепления провода массы.

Вывод средств инструментальная панелей ВАЗ 2114 - видео


Панель приборов ВАЗ 2114 - автотест

В некоторых автомобилях ВАЗ есть функция «проверка приборной панели», позволяющая стрелкам совершать полный оборот от начала до конца. Такой приборка автотест при включении зажигания имеется на некоторых иномарках (ниссан, субару).В этой статье мы расскажем, как сделать автоматический тест панели приборов на ВАЗе. Начнем с того, что не в каждой модели удастся реализовать функцию проверки опрятности при включении зажигания. Если включить зажигание, удерживая кнопку сброса пробега и стрелки описывают дугу, то подойдет и эта панель. Как правило, такая калибровка стрелок прибора доступна на моделях AutoPribor с одним окном (однострочным), но опять же не на всех версиях. Для доработки панели приборов вам потребуются:

  1. Реле электромагнитное, малогабаритное (12В).Например, Tianbo HJR 1-2C.
  2. Транзистор КТ 503. Можно заменить практически любой структурой npn.
  3. Конденсатор 100 мкФ, электролитический (16 В).
  4. Резисторы на 1 кОм, 6,8 кОм, 22 кОм.

Принцип работы схемы: реле своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема начинает работать через полсекунды, а затем включает реле, размыкающее кнопку.

Этот тест стрелок и индикаторов приборной панели есть уже на всех современных моделях.Единственное на разных образцах, действует по разному. Например, может быть 1 проход стрелок, или три, или пока вы не нажмете кнопку, или даже пройти только до половины шкалы. Скорость стрелки приборной панели также зависит от производителя и версии устройства. Другими словами, автотест - это кнопка теста, которая автоматически кеширует деньги при включении устройства. Если в стандартной проверке есть тест, то он будет и в автотесте. Поэтому сделать автоматический тест приборной панели ВАЗ 2114 - не проблема.

Как разобрать приборную панель ВАЗ 2114

Перед тем, как приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и расположением панели приборов на своем автомобиле. В разобранном на винты виде он выглядит так:

Если внимательно изучить эту схему, становится понятно, как снимать панель на ВАЗ 2114. Определившись с порядком для себя, можно приступать к процессу.

  1. С помощью отвертки Phillips необходимо открутить три самореза, удерживающие экран левой консоли.Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.
  2. Снимая щиток, осторожно выдвиньте нижний край облицовки из кронштейна корпуса.
  3. Правый экран консоли крепится пятью саморезами. С помощью отвертки Phillips осторожно открутите все винты, удерживая крышку рукой.
  4. Снимите экран, не позволяя ему зацепиться за спрятанный за ним жгут проводов.
  5. Отсоедините «массу» от АКБ, отсоединив колодки.Если в машине есть магнитола, отключите ее от основного жгута проводов, вытащив блок разъемов. Если магнитола на автомобиль не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.
  6. Снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.
  7. Несмотря на кажущуюся простоту этого пункта, снимая ручки с рычагов, можно потратить много времени.Для этого дается наглядный пример того, как это сделать на удаленном устройстве.
  8. Снимите ручку вентилятора электронагревателя, просто потянув ее на себя.
  9. Саморезы с крестообразной головкой, которыми панель приборов крепится к кронштейнам справа и слева, откручиваем отверткой
  10. В окошке на панели приборов, где расположен блок приборов, находятся два самореза -болты сверху и два снизу - под окном.Их необходимо вывернуть, разобрав накладку (2) и щиток (8).
  11. Вытащите заглушку и открутите саморез, расположенный за ней.
  12. Снимите два самореза снизу, удерживающих колодку, и снимите ее.
  13. Отметив провода, подходящие для выключателей, отсоедините их.
  14. Выкрутите болты крепления кронштейна рулевого колеса
  15. Выкрутите саморезы нижнего кронштейна ключом на «8».
  16. Выкрутите винт для отвертки и снимите световод.
  17. Снимите крепления блока управления обогревом и извлеките картриджи с задней части блока.
  18. снимаем декоративную вставку, удаляя все внешние детали.
  19. Откручиваем гайки ключом на «21».
  20. Снимаем подсветку гидрокорректора.
  21. Открутите верхний и нижний крепления панели, с левой стороны снимите крепление к поперечине.
  22. Теперь можно снимать торпеду ВАЗ 2114.
  23. Установка производится в обратной последовательности.

Для того, чтобы наглядно увидеть весь процесс в движении, вы можете посмотреть видео, как снять приборную панель на ВАЗ 2114.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
