Модулятор (изменитель) голоса для телефонных звонков — как работает?

Автор Исхаков Максим На чтение 3 мин. Просмотров 1.4k. Опубликовано Обновлено

Модулятор голоса раньше считался диковинкой, но в настоящее время он используется в различных сферах жизни, чтобы обеспечить звонящему анонимность. Профессиональный модулятор голоса маскирует тембр голоса человека в реальном времени. Это предлагает широкий спектр возможностей, которые могут использоваться как профессионалами, так и любителями.

Изменение голоса — не только для шпионов

Сегодня анонимность стала дефицитным товаром. И звонок, совершенный с постороннего номера телефона, не гарантирует конфиденциальность — всегда существует риск, что звонящего смогут узнать по голосу. Поэтому стоит проявить осмотрительность. Вот тут-то и пригодится профессиональный голосовой модулятор. Это простое в использовании устройство изменит голос до неузнаваемости. В результате вы получите полную анонимность при разговоре по телефону.

Для чего используется такой модулятор? Для проверки партнера, подозреваемого в предательстве, или ребенка, находящегося слишком далеко от дома. Короткий анонимный разговор позволяет «узнать», что человек в настоящее время делает, где он находится или с кем. Изменение голоса также может быть полезно при поиске скрывающегося должника или члена семьи.

Модулятор голоса — распространенный инструмент и в профессиональной сфере. Благодаря ему частные детективы могут сохранять анонимность при сборе информации, а журналисты-расследователи получают инструмент для журналистской провокации. Модуляторы также используются бизнесменами и владельцами бизнеса для того, чтобы «пробить» потенциального бизнес-партнера или подозрительного сотрудника.

Поэтому возможности этого изобретения весьма значительны — правильно используемый модулятор голоса облегчит получение информации или просто развеет любые сомнения, которые у вас могут возникнуть. Использование этих устройств также полностью законно — если, конечно, они не применяются для мошеннических действий.

Как работает модулятор голоса?

Модулятор голоса изменяет частоту человеческого голоса с помощью микропроцессоров, используемых в его конструкции. Затем он изменяет высоту и тон, а также добавляет некоторые искажения. В результате голос пользователя становится совершенно неузнаваемым — например, мужчина может звучать как женщина или наоборот. Использовать модулятор предельно просто.

Устройство подключается к гнезду для наушников в мобильном телефоне — в этом случае оно работает также, как и стандартная гарнитура. Пользователь может настроить уровень модуляции, чтобы получить желаемый результат. Модулятор голоса, как правило, имеет небольшие размеры, поэтому его можно носить с собой.

Модулятор голоса с регулировкой JS-2013

На рынке существует множество различных модуляторов в широком диапазоне цен — однако, не стоит интересоваться самыми дешевыми решениями. Недорогие модуляторы не только ненадежны, но и непригодны для телефонных разговоров. В основном они используются в развлекательных целях, например, на вечеринках или днях рождениях. Лучше сразу приобрести профессиональное оборудование.

Таким устройством является голосовой модулятор JS-2013, которое было разработано для работы с мобильными и стационарными телефонами. Самым главным преимуществом этой модели является широкий тональный диапазон — пользователь может изменять голос на мужской или женский. Устройство работает от аккумулятора, поэтому вы можете использовать его в любом месте и в любое время — например, в дороге.

На видео: Изменитель голоса в работе

Модулятор голоса Digiscan Labs iStranger

Альтернативным решением является модулятор Digiscan Labs iStranger.

Данная модель позволяет изменять голос в диапазоне двух режимов — LOW и HIGH. Изменения могут быть внесены до или во время разговора. Модель совместима с большинством доступных на рынке смартфонов, а эффективный блок питания обеспечивает 6 часов непрерывной работы.

Оба модулятора объединяет одно — полная анонимность во время телефонных разговоров. Они помогут вам получить информацию простым и незаметным способом.

Модуляторы сигналов. Принципы работы амплитудного и однополосного модулятора, спектральный анализ их выходных сигналов.

⇐ ПредыдущаяСтр 5 из 8Следующая ⇒

Модулятор — устройство, осуществляющее управление какими-либо параметрами высокочастотного сигнала в соответствии с изменениями передаваемого низкочастотного сигнала — модуляцию. По виду управляемых параметров модуляторы делятся на амплитудные, частотные, фазовые, квадратурные, однополосные и т.д. Модулятор является одной из составных частей передающих устройств радиосвязи, радио- и телевещания.

Переносчиком информации обычно служат гармонические колебания или волны с частотой (называемой несущей или поднесущей). В зависимости от того, какой параметр гармонических колебаний или волн изменяется, различают амплитудную, частотную, фазовую или смешанную (например, при однополосной передаче) модуляцию колебаний .

В настоящее время основными областями применения AM являются: звуковое радиовещание на «длинных», «средних» и «коротких» волнах (диапазоны частот НЧ, СЧ и ВЧ) и телевизионное вещание в метровом и дециметровом диапазонах (ОВЧ и УВЧ) — передатчики изображения. Для целей радиосвязи AM применяется в авиации в диапазонах 118... 136 МГц (ближняя радиосвязь). В отечественной прак­тике AM применяется также в трехпрограммном проводном вешании.

Наметилась тенденция постепенного перехода в радиовещании от AM к однополосной М. В первую очередь на систему однопо­лосной модуляции (ОМ) планируется перевести вещание в диапазоне ВЧ- Прорабатывается применение варианта ОМ, совместимого с ис­пользуемой в настоящее время и сохраняющейся на ближайшее будущее AM.

Распределение мощности сигнала в полосе звуковых частот характе­ризуется спектральной плотностью S(Q) [или S(F)]. На рис. 6.1 показа­наспектральная плотность русской речи, отнесенная к максимальной спектральной плотности, наблюдающейся на частоте вблизи F- 300 Гц. Как видно, спектральная плотность весьма неравномерна. Весь спектр акустических колебаний, воспринимаемый человеческим ухом, занима­ет широкую полосу частот— примерно 20...20 ООО Гц; максимум чувст­вительности уха около 1000 Гц. Наиболее «мощные» спектральные составляющие человеческого голоса сосредоточены в узкой полосе 200...600 Гц.

Для обеспечения разборчивого восприятия речи при радиотелефон­ной связи (так называемая коммерческая радиотелефония) достаточно равномерно пропускать через передатчик полосу модулирующих частот 300...3400 Гц (в некоторых случаях 300...3000 или др.) с допустимой неравномерностью в этой полосе примерно ±(2...3) дБ. Для обеспечения эстетического восприятия в радиовещании необходимо с заданной до­пустимой неравномерностью передавать существенно более широкую полосу частот.



Модулятором (модулируемым каскадом) радиопередатчика называ­ется устройство (каскад), в котором осуществляется процесс модуля­ции. Это каскад усиления радиочастоты между возбудителем и выходом передатчика (антенной), т. е. либо вы­ходной (оконечный), либо какой-то промежуточный каскад.

Модулирующее (звуковое) напряжение (сигнал) поступает на пере­датчик от источника информации, например от микрофона в радиове­щательной студии. Для обеспечения работы модулятора, как правило, необходимо предварительное усиление модулирующего сигнала. В передатчике для этого предусматривается тракт усиления звуковой час­тоты (модуляционное устройство), выходной каскад которого условно назовем мощным усилителем звуковой частоты (МУЗЧ) — модулирую­щим каскадом. Структурные схемы передатчиков с AM показаны на рис. 6.8.

Передатчики с однополосной модуляцией (ОМ) получили широкое распространение в магистральных радиосвязях (резерв спутниковой ра­диосвязи), в подвижных службах (морская, военная, авиационная ра­диосвязь), в системах низовой и производственной радиосвязи.

Радиооборудование с ОМ в зависимости от назначения строится одно-, двух- и четырехканальным с возможностью универсального ис­пользования каналов для передачи непрерывных или дискретных сигна­лов телефонных, телеграфных, фототелеграфных систем связи.

В отличие от AM, ЧМ и ФМ, где при модуляции изменяется лишь один параметр ВЧ колебания — амплитуда или фазовый угол, при однополосной модуляции изменяются одновременно оба параметра Именно поэтому однополосную модуляцию иногда называют амплитудно-фазовой модуляцией, при которой передаваемая информация ока зывается заложенной в изменениях амплитуды и фазы.

Большой практический интерес к ОМ и широкое внедрение радио­оборудования с ОМ, особенно в KB диапазоне, объясняется известными преимуществами этого вида модуляции по сравнению с AM и ЧМ.

Очевидным и важным преимуществом ОМ является наиболее узкая полоса частот, занимаемая сигналом с ОМ в радиоканале. Она почти равна полосе частот исходного модулирующего сигнала.

Полоса час­тот, занимаемая колебанием с AM, по меньшей мере в 2 раза шире. При ЧМ занимаемая полоса еще шире. Благодаря этой особенности ОМ ее применение в системах радиосвязи и вещания позволяет почти в 2 раза по сравнению с AM уменьшить необходимые полосы радиоканалов и тем самым увеличить вдвое число действующих радиосвязей в одном и том же диапазоне частот.

Построение структурных схем передатчиков с ОМ имеет ряд особен­ностей по сравнению, например, с передатчиками с AM. В передатчиках с ОМ модулированный сигнал формируется на рабочей частоте в возбудителе, затем усилива­ется до необходимой мощности и подводится к антенне. Перенос опера­ции формирования ОМ сигнала в промежуточные каскады передатчика на более высокий уровень мощности не дает практических преиму­ществ, встречая при этом значительные трудности. В связи с этим в возбудителях передатчиков с ОМ всегда присутствует устройство, фор­мирующее сигналы для желательного вида работы.

В соответствии с особенностями сигнала с ОМ, который можно рассматривать либо как два колебания (несущее и в боковой полосе), занимающих различные частотные полосы, либо как произведение колебания изменяющейся во времени огибающей

Uor(t) и ВЧ колебания с угловой модуляцией, при построении передатчиков с ОМ можно реализовать три метода.

Первый метод заключается в том, что в возбудителе (рис.7.3,д) на рабочей частоте формируется однополосный сигнал (7.6), соответст­вующий желательному виду излучения, который подводится к мощному линейному усилителю (ЛУ) с линейной амплитудной характеристикой в пределах 0 < Uor(t) < Uormax- Линейный усилитель содержит предвари­тельные усилители (ПУ), мощный оконечный каскад — усилитель мо­дулированных колебаний (ОК-УМК) и колебательную систему (КС) для согласования оконечного каскада с антенной и подавления гармо­ник. Наличие в ЛУ мощного оконечного каскада, электронные при­боры которого для обеспечения линейной АХ должны работать в недонапряженном режиме, приводит к низкому промышленному КПД всего передатчика при усилении сигналов с переменной амплитудой.



Однако благодаря простоте решения по этому методу построено подав­ляющее большинство передатчиков для радиосвязи.

Второй метод — это метод раздельного излучения спектральных составляющих. В возбудителе на рабочей частоте формируются на раздельных выходах колебание с несущей частотой и колебание в боковой полосе. Колебание несущей с постоянной амплитудой эффективно усиливается в предварительных усилителях (ПУН), затем в оконечном усилителе и через колебательную систему подводится к антенне А1. Колебания в боковой полосе с переменной амплитудой усиливаются линейным уси­лителем, состоящим из предварительных усилителей (ПУБ), оконечно­го усилителя (ОК-УМК), колебательной системы (КС) и подводятся к антенне А2.

Таким образом, в этом варианте передающий комплекс с ОМ должен состоять из одного возбудителя и двух передатчиков со своими антен­нами. Такой комплекс рассматривается как одно из решений для радио­вещания с ОМ на больших мощностях. Решая вопрос целесообразности,

Сущность третьего метода раздельного усиления составляющих сигнала с ОМ или метода Кана заключается в том, что возбудителе формируется однополосный сигнал, соответствующий нужному типу излучения, затем составляющие сигнала — огибающая Uor(t) и ВЧ колебание с угловой модуляцией разделяются и подводятся к разным выходам. Колебание с угловой модуляцией и постоянной амплитудой усиливается в предварительных усилителях и подводятся к ВЧ входу оконечного каскада — перемножителя. Колебание огибающей усиливается в мощном усилителе постоянного тока и подводится к второму входу перемножителя. При реализации в ОК линейной операции перемножения в выходной цепи восстанавливается усиленный ОМ сигнал и через колебательную систему подводится к антенне.



Читайте также:



Автомобильный FM-модулятор с Bluetooth - как пользоваться ФМ-трансмиттером?

Всем привет, в данном обзоре речь пойдет о FM-трансмиттере с поддержкой Bluetooth 4.2 от фирмы Waza, который также оснащен двумя портами USB, один из которых — QC 3.0. Сразу скажу, что данное устройство свои функции выполняет отлично, но обо всем по порядку.

Итак, данный Car kit (как его называет производитель) приходит в аккуратно упаковке

Которая на своих сторонах содержит информации на добрую половину инструкции прибора, а то и чуть больше =)

Внутри нас ждем сам трансмиттер

И небольшой комплект дополнительных вещей

Тут у нас:

— коротенький 3. 5 на 3.5 аудиокабель

Инструкция на английском


— и предохранитель

F4AL250V

Технические характеристики:
Серия: CH-mini 5x20 F;
Область применения: Для защиты электронного, телекоммуникационного и полупроводникового оборудования;
Форм-фактор: Цилиндрический, стеклянный, 5x20мм;
Номинальный ток: 4А;
Номинальное напряжение: 250В;
Цвет: Прозрачный;
Время срабатывания (перегрузка/время срабатывания):
8.4A — до 30мин;
11A — от 50мс до 2с;
16A — от 10мс до 300мс;
40A — до 20мс;
Артикул: F4AL250V;
Названия аналогичных изделий: Плавкий предохранитель цилиндрический 4А 250В; Плавкая вставка 4А 250В;
Fuse CH-mini 4A, 250V; Cartridge GLASS fuse 4A 250V; Cylindrical fuse CH-mini 4A 250V.
Информация взята с сайта www. definum.ru

Подробно технические характеристики изложены в инструкции, однако для обычного пользователя основными моментами будут следующие:
— Bluetooth v4.2
— FM-диапазон от 87.5 до 108.0 MHz
— радиус передачи FM-сигнала до 2 метров
— работает от 12-24 V автомобильного разъема (разъем прикуривателя)

С этим разобрались, теперь давайте посмотрим на само устройство:

Размеры верхней части с экраном — 5.5 х 7.5 см. На ней расположен 1.7" дисплей и кнопки управления.
На левой боковой поверхности расположен разъем для карты памяти формата mirso-SD

А на правой — AUX-разъем

Принцип управления устройством достаточно прост — устройство включается при установке его в разъем прикуривателя вашего авто. Далее левыми кнопками CH+ и СН- вы настраиваете удобную вам FM-частоту, на которой прибор будет транслировать музыку и речь при общении по громкой связи. Для того, чтобы FM-приемник вашего авто словил сигнал FM-трансмиттера, вам нужно настроить FM-приемник машины на ту частоту, которую вы выбрали на трансмиттере клавишами CH+ и СН-. При включении/выключении FM-трансмиттера установленная вами частота на трансмиттере остается неизменной, так что для быстрого доступа к ней можно установить ее в память FM-приемника вашего авто. Надеюсь объяснил понятно =)

Что же касается остальных кнопок, то справа расположены кнопки переключения песен (вперед / назад). Эти кнопки выполняют свои функции во всех режимах передачи сигнала (по Bluetooth, через AUX разъем трансмиттера и при прослушивании музыки с SD-карты). А удерживание кнопки «назад» в течение 4 секунд можно использовать как вкл/выкл трансмиттера.

Колесико, расположенное внизу, выполняет функцию регулировки громкости ( уровень от 0 до 31 ). Уровень громкости можно и даже удобнее регулировать на FM-приемнике вашей машины. (Т.е. выставляем какое-либо значение громкости на трансмиттере, а дальше уже накручиваем громкость на приемнике авто.) Также это колесико выполняет функцию ответа на входящий звонок (при подключенном по Bluetooth телефоне) однократным нажатием на него, и окончания вызова — также однократное нажатие.
Двойное нажатие на колесико громкости — звонок последнему номеру в списке ваших звонков, а если вы будете удерживать его 3 секунды при входящем звонке — это отменит его. Также я заметил, что если вы включите мобильный интернет на вашем телефоне и будете удерживать нажатой кнопку регулировки громкости 3 секунды при подключенном по Bluetooth телефоне, это включит меню голосового поиска ( то бишь «Ok, Google», если мы говорим об Андроид смартфонах). Затем диктуем интересующий нас вопрос Googl'у и получаем интересующую нас информацию\. которая будет зачитываться и звучать из колонок вашей машины.
Кстати, микрофон расположен на передней панели ( обозначен стрелкой)

Слышимость как вас, так и собеседника в процессе разговора отличная, нареканий нет никаких! Также работает функция отключения микрофона во время разговора. Т.е. если вы нажмете на кнопку «отключить микрофон» на вашем телефоне, то собеседник слышать вас перестанет.

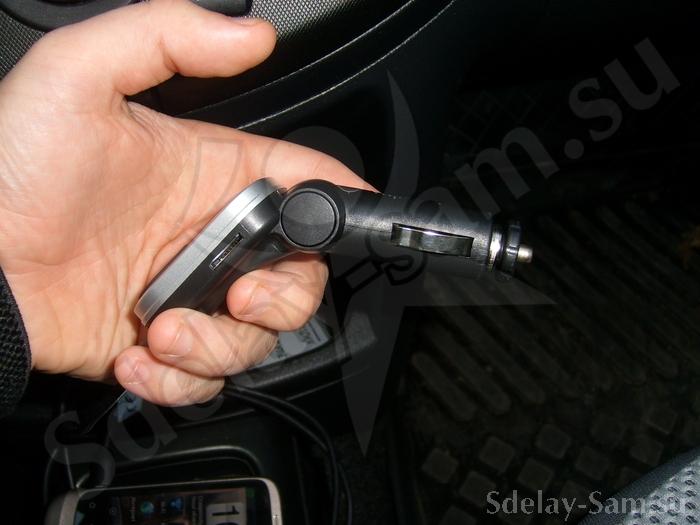

Теперь давайте коснемся размеров устройства — оно выглядит достаточно компактно и в машине много места не занимает.
Размер верхней части 5.5 х 7.5см, как я уже упоминал. Гнущийся элемент (гусиная шейка) 7.5 см длиной, а длина основания 9 см.
Ножка или коннекторная часть устройства (тут кому как больше нравится) никаких нареканий не вызывает

В разъеме для прикуривателя сидит плотно, не выскакивает. Помимо подключения трансмиттера она имеет 2 USB порта для зарядки ваших устройств — верхний Quick Charge 3.0 (оранжевый) и нижний USB 5.0v/ 2.4A (синий).

Давайте проверим так ли это.

Вот показания зарядки моего OnePlus 3T от разъема 2.4А

И от разъема QC3.0

«Не работает», скажете вы и будете абсолютно правы! Дело в том, что OnePlus 3T не поддерживает быструю зарядку от QC3.0
Кстати, ознакомиться со списком устройств, которые данный тип зарядки поддерживают, можно

Теперь давайте проверим Xiaomi Mi5:

Разъем 2.4А

Разъем QC3.0

Тут уже веселее, не правда ли? ИЗ вышеописанного могу сделать вывод, что надпись Quick Charge 3. 0 сделана не для красоты и оба разъема USB свои функции выполняют правильно.

Казалось бы не стоит отдельно останавливаться на гусиной шейке трансмиттера, но не сделать этого я не могу. Все дело в том, что она нормально гнется, но не держит выбираемый вами изгиб!
В итоге при максимальном сгибании она выпрямляется до следующего вида

А при максимальном разгибании возвращается в такое положение

Критично ли это? Пользоваться устройством это не мешает, однако функцию свою подвижный элемент выполняет не на 100% (а на 50%).

С конструктивом вроде как разобрались, теперь давайте подключим устройство.

При включении на дисплее крупно написано название устройства — ВТ70 и статус — Unconnected. Это говорит о том, что ни одно устройство по Bluetooth к трансмиттеру не подключено. Подключение происходит достаточно просто. Для этого вам нужно включить Bluetooth вашего смартфона, планшета или прочего желаемого девайса и в меню подключения Bluetooth выбрать устройство с именем «ВТ70». Подключение занимает 2-3 секунды. При это ваше смарт устройство запомнит трансмиттер и при включенном Bluetooth будет автоматически подключаться к нему.

Теперь давайте немного пройдемся по вариантам отображения информации на дисплее трансмиттера.

Экран регулировки громкости (деления от 0 до 31)

Экран настройки FM-частоты

На нем стрелками я указал:
1.Статус Bluetooth подключения — мигает, если не подключен и горит постоянно, если подключение состоялось
2. Состояние воспроизведения музыки — плей или пауза
3. Выбранный вами уровень громкости на трансмиттере
4. Режим эквалайзера — NOR- значит normal. Это режим по умолчанию и его нельзя никак изменить. Просто говорит о том, что наш трансмиттер никак не вмешивается в обработку звука.
5. Выбранная вами частота FM-диапазона, на которой вещает ваш трансмиттер

Отображение звонка

При входящем звоне трансмиттер отображает номер звонящего вам человека

При подключении по аудио-кабелю на экране загорается значок штекера

В режиме воспроизведения музыки с SD-карты вид главного экрана чуть-чуть меняется

Стрелками указано:
1. Текущее время трека и его продолжительность
2. Уровень громкости трансмиттера
3. Режим эквалайзера (normal) — изменить никак нельзя.
4. Цикличное воспроизведение музыки с карты памяти — трансмиттер будет гонять музыку по кругу постоянно. Изменить эту настройку также нельзя.
5. Номер трека в списке ваших песен и количество самих песен на SD-карте
6. Состояние подключения Bluetooth — мигает, если не подключен и горит постоянно, если подключение состоялось
7. Название трека — отображает латинский алфавит, знаки и цифры. С русскими буквами не дружит ( на фото трек ДДТ — Это все)
Трансмиттер умеет работать с форматами MP3, WMA и WAV при воспроизведении с SD-карты.!

Дисплей отлично читается и содержит всю необходимую информацию, которая находится на основном экране! Это очень удобно — одного взгляда достаточно для того, чтобы получить информацию о статусе воспроизводимого аудио.

Кстати, трансмиттер также умеет определять вольтаж автомобильного аккумулятора. Показания будут появляться на экране трансмиттера в режиме ожидания


Показания трансмиттера прыгают в диапазоне 11.9V ± 0.1V. Бортовой компьютер показывает 12.2V (это показания при выключенном зажигании). Разбежка приличная.
Привет включенном зажигании трансиммет показывает 14V, при показаниях бортового компьютера 14.1V
Но зарядить аккумулятор на днях мне явно не помешает 🙂

Теперь давайте подведем итоги по поводу данной модели Fm-трансмиттера:
Девайс однозначно хорош — проблем с воспроизведением музыки нет никаких. Качество звука никак не страдает (сравнивал по качеству трансмиттер со встроенным AUX-разъемом в машине — разницы нет !) Также радует, что есть возможность воспроизведения музыки не только по Bluetooth, но наличие AUX-разъема в самом трансмиттере и чтение micro-SD карты ( формат MP3, WMA, WAV). Подключается телефон по Bluetooth в течение 2-3 секунд и связь не теряет. Общаться по громкой связи очень удобно — слышимость прекрасная и голос повышать при общении не приходится. Наличие двух USB рабочих разъемов ( QC3.0 и 5V/2.4A ) также приходится очень кстати. В общем нареканий по работе в этом плане нет — трансмиттер с заявленными функциями справляется на ура и безусловно будет хорошим приобретением для тех, кто хотел бы слушать музыку со своего портативного устройства и кто не готов платить за новую авто магнитолу с таким же набором функций но с другой ценой! Кстати, трансмиттер поддерживает громкую связь при совершении звонков через приложения Viber, Telegram, Skype, что также является большим плюсом!

Однако есть и небольшие недоработки:
1. Гусиная шейка не запоминает придаваемый ей изгиб. Использованию устройства это не мешает, но такое положение вещей не совсем понятно.
2. При воспроизведении музыки через AUX трансмиттера ваш телефон может быть соединен по Bluetooth с трансмиттером, но при входящем звонке вам придется отключить аудио-кабель от трансмиттера, так как при ответе на звонок, переключения на громкую связь не происходит и музыка продолжает воспроизводиться с внешнего проигрывателя через AUX.
3. Похожая ситуация и при проигрывании музыки с SD-карты. Если вы разблокируете свой телефон во время проигрывании музыки с SD-носителя, то музыка замолкает и трансмиттер автоматически ставит ее на паузу. После того, как телефон заблокируется, музыка опять начнет играть. Однако если вы совершили звонок по громкой связи, то трансмиттер почему-то не снимает песню с паузы даже принудительным нажатием на колесико громкости, так что приходится доставать его из прикуривателя и втыкать заново.
4. Трансмиттер не отображает русские названия треков при воспроизведении. Название нужно указывать латиницей.

На этом у меня все. Спасибо за внимание и хорошей музыки вам в дороге! =)

P.S. прибор никак не хотел разбираться, так что дабы не сломать пластиковый корпус, усердствовать я не стал.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Годный Car FM-Transmitter с хорошим звуком и дисплеем, отображающим теги

你好 — Ни-Хао всем Муськовчанам и посетителям сайта! Хочу Вам рассказать об интересненьком ФМ-трансмиттере с функцией отображения тегов (название трека\песни)

Данный «гаджет» был заказан по просьбе одного из сотрудников в его личную машину (Ваз — 2105) ввиду его нежелания менять кассетную майфуну на USB-MP3. Заказ был приурочен ко дню всемирной распродажи на Алиэкспрессе (11:11).
Мелкий пакет был отправлен со странным номером, который не трекался ни одним сервисом отслеживания (пользуюсь в основном 17Track), через 2 недели я написал продавцу об этом, тот пообещал разобраться… Еще через 2 дня я обратил внимание на странность номера, и меня осенила идея сравнить его с номером заказа… и, о Чудо, они оказались идентичны....:

Трек-номер 😉

Я написал об этом продавцу, тот опять ответил, что будет разбираться… Начал думать, что попал на какого-то очередного жулика… В общем, он предложил открыть диспут для возврата средств из-за своей ошибки… Через неделю мелкий пакет благополучно дошел до почтового отделения… Решено было написать продавцу, чтобы впредь был внимателен, а то так разорится… ну и оплатил ему 3$, чтобы не обижался, да еще обзор пообещал накатать… В общем такая вот история (небольшое лирическое отступление от сути обзора)…
Ну а теперь о герое нашего обзора. Пришел (прилетел, приехал...) он в пакете с зип-локом, который находился в желтом стандартном пакете с внутренним пупырением, целехонький, несмотря на долгий путь:

Упаковка

В комплекте идет: сам трансмиттер, пульт к нему (ик), 3,5х3,5 jack аудио-кабель (для подключения телефона, мп3 плеера и прочей аппаратуры с линейным выходом), непонятное резиновое кольцо-ромашка и запасной предохранитель на 250 В 0,5 А:

Комплект

Сам трансмиттер изготовлен из глянцевого пластика, передняя панель — пластик с софт-тач напылением:

Трансмиттер начинает работать автоматически при подключении его к гнезду прикуривателя. На самом трансмиттере пять кнопок и поворотный регулятор громкости, при нажатии на который передатчик выключается:

Управление

Пульт — расширяет управление трансмиттером благодаря кнопкам выбора папки, переходу к треку по номеру, выбор предустановленного эквалайзера (5 — норм, рок, поп, джаз, и ББЕ (усиление басов):

Пульт

Трансмиттер пришел с меню на китайском языке, методом научного тыка был найден и английский и даже русский (но при выборе русского перестали отображаться теги, поэтому решено было оставить английский). На дисплее отображаются(слева — направо): источник (USB, SD или AUX) время воспроизведения/полное время трека, режим эквалайзера, режим воспроизведения (по порядку, повтор, случайно), номер трека (присваивает свои номера), битрейт музыкального файла ну и внизу, собственно само название трека (длинные имена прокручиваются, причем не однократно, а постоянно):

Отображаемая информация


Но подружить с кириллицей (тегами на русском языке) так и не удалось… пока…

Флешку на 32 Гб распознал прекрасно, частота выбирается с точностью до десятых мГц, качество звука приятно порадовало — сравнимо с обычным ФМ вещанием, только чуть тише, хрипов, шипения либо щелчков не наблюдается ни при воспроизведении ни при постановке на паузу. Еще немного фоток обозреваемого:

Регулировка громкости

Русский язык меню

Отображение кириллицы в названиях песен

символы отображаются черточками. ...

Ну и немного внутренностей:

Общий план &quot;кишок&quot;

По видимому декодер... гугл ничего не ответил...

чип непосредственно ФМ трансмиттера

Как я понял, EEPROM с прошивкой

В итоге сотрудник доволен как слон, теперь может слушать любимый шансон!
Плюсов и минусов не могу выявить, т. к. не было таких девайсов ни до этого, и, надеюсь не будет и после. Единственное, что хочу заметить, по сравнению с модуляторами прошлого десятилетия (у водителей в служебных машинах стоят) — качество звука на порядок выше — а это повод гордится заказавшему сей модулятор сотруднику перед остальными пользователями типа таких передатчиков…
Ну и как заведено:

Лоскуток

Квадратурный Модулятор и Демодулятор - пример работы

Приветствую, перед прочтением статьи рекомендую почитать про модуляцию и манипуляцию, амплитудную и фазовую манипуляцию и спектр сигнала. ix=cosx+isinx. Сместили спектр сигнала вниз по частоте и чтобы подавить вторую боковую составляющую, мы пропустили через фильтр нижних частот (ФНЧ). На выходе получили две квадратуры Baseband сигнала Re и Im. На входе был ВЧ сигнал.

Квадратурный демодулятор преобразует вещественный ВЧ сигнал в его низкочастотный эквивалент.

С помощью такого демодулятора, можно преобразовать сигнал с любой полосовой модуляцией. Главное, чтобы спектр сигнала, уложился в полосу пропускания этого фильтра.

Квадратурный модулятор

На входе есть квадратуры Baseband сигнала, а на выходе ВЧ колебание. Он выглядит проще чем демодулятор, фильтры не нужны, потому что изначально, вторая половинка спектра уже подавлена.

Нужно baseband сигнал умножить на комплексную экспоненту и сместить спектр вверх по частоте. Откуда взялся минус на картинке? -sin(2pift). Ниже есть формулы объясняющие этот минус.

I и Q это квадратуры baseband сигнала, те которые были на входе квадратурного модулятора. cos и sin комплексная экспонента по формуле Эйлера.

  • s(t) – вещественный сигнал;
  • z(t) – аналитический сигнал;
  • zв(t) – комплексная огибающая, сигнал без несущей;
  • А(t) – закон изменения амплитуды от времени;
  • θ(t) – закон изменения мгновенной фазы от времени;
  • ω – угловая частота;
  • I и Q – квадратуры.

Если мы раскроем скобки, получится полная сумма, но из этой суммы мы оставили только вещественную часть, а то что было с мнимой единицей мы отбросили. s(t) реальная часть аналитического сигнала.

Квадратурный модулятор это устройство, которое преобразует baseband сигнал в вещественный сигнал. С помощью квадратурного модулятора мощно сформировать сигнал с любой модуляцией.

Если мы знаем квадратуру, то можем вычислить амплитуду и фазу.

Пример того, как работает модулятор

Рассмотрим простой пример. Нарисовали график с точками S1-S4. На схеме изображен модулятор, что мы должны подавать на входы модулятора, чтобы получить четверичную фазовую манипуляцию?

Сначала получаем S1, потом S2, затем S3 и S4. На входы модулятора нужно подавать координаты точек (таблица). Таким образом задаем сигналы для фазовой манипуляции и QAM, просто через координаты точек на прямоугольной системе координат.

Спасибо за прочтение статьи, все статьи на тему радиосвязи вы найдете в разделе радиосвязь. Если есть вопросы задавайте в комментариях!

Bluetooth трансмиттер для телевизора (наушников). Что это, как работает и как выбрать?

Статья, в которой я показывал как подключить Bluetooth наушники к телевизору собрала очень много просмотров и комментариев. И главная проблема, с которой сталкиваются люди – в телевизоре нет Bluetooth, или он есть, но телевизор не дает подключить наушники. Даже если в телевизоре есть Bluetooth модуль, он очень часто предназначен для подключения только каких-то определенных устройств, или фирменных аксессуаров. И подключить наушники к такому телевизору никак не удается. Он их либо просто не видит, либо возникает какая-то ошибка в процессе подключения.

Использовать проводные наушники с телевизором очень неудобно. Да и к тому же, все чаще производители телевизоров отказываются от обычного выхода 3.5 mm Jack. Почему они убирают этот выход и ограничивают работу встроенного Bluetooth модуля – мне не понятно. Но судя по комментариям к другим статьям по этой теме, народ активно использует (или хочет использовать) наушники при просмотре телевизора. Это понятно, ведь подключив наушники, можно смотреть телевизор, или играть на приставке не мешая другим. Но вот производители телевизоров делают все, чтобы процесс подключения беспроводных наушников к телевизору сделать максимально. И невозможным без дополнительных устройств.

В этой статье речь пойдет об Bluetooth трансмиттерах – устройствах, которые могут получать звук с телевизора через тот же 3.5 mm Jack, RCA (тюльпан), или оптический аудиовыход и передавать его по Bluetooth на любые наушники, колонку, акустическую систему, саундбар, домашний кинотеатр и т. д.

Эти устройства можно использовать не только с телевизорами/наушниками. С помощью Блютуз трансмиттеров, которые умеют работать как на примем, так и на передачу, можно подключить любую акустическую систему, музыкальный центр и т. д. То есть, любым колонкам добавить поддержку Bluetooth. Так же их можно использовать в автомобилях, для передачи музыки с мобильных устройств на магнитолу. Можно транслировать звук с ПК, или ноутбука на беспроводные наушники, или колонку. Но на компьютерах я бы все таки рекомендовал использовать именно Bluetooth адаптеры.

Чтобы не писать статью об устройствах, которые я сам ни разу не видел и не настраивал, я заказал на Алиэкспресс два Bluetooth трансмиттера. Один дешевый, за $2.84 (VIKEFON) и еще один намного дороже и функциональнее, за $25.29 (CSR8675 APTX HD).

Оба трансмиттера я подробнее покажу в этой статье и расскажу о них. Я уже все подключил, настроил, протестировал. Все работает, но есть много нюансов. О настройке Bluetooth трансмиттера на телевизоре и подключении к нему Bluetooth наушников я расскажу в отдельной статье. Еще хочу заметить, что этих устройств есть просто огромное количество не только в китайских интернета-магазинах, но и наших. Все они очень разные и сильно отличаются своим функционалом и соответственно ценой. Есть даже фирменные устройства от популярных производителей, которые стоят каких-то нереальных денег. Разумеется, что протестировать все трансмиттеры, которые есть на рынке – это нереально. Но на примере этих двух устройств, о которых я расскажу в этой статье, вы сможете понять, что это за устройства, как они работают, и какие функции могут выполнять. А так же мы выясним, чем отличается дешевый Bluetooth трансмиттер от дорого и как выбирать такие устройства среди огромного их количества на рынке.

Что такое Bluetooth трансмиттер и для чего он нужен?

Как правило это компактные устройства, в которых встроенный Bluetooth модуль и разные ауди входы/выходы для подключения к разным источникам звука (телевизоры, компьютеры, телефоны) или к устройствам, которые предназначены для вывода звука (колонки, акустические системы, музыкальные центры, магнитолы и т. д.). Все эти устройства отличаются не только техническими характеристиками, но и внешним видом. Вот некоторые из них:

Основные отличия между разными моделями Bluetooth трансмиттеров:

  • Поддержка разных интерфейсов подключения. Например, есть трансмиттеры, которые подключаются только через обычный 3.5 mm Jack. А есть модели, в которых кроме 3.5 mm разъема есть еще и RCA (тюльпан) и оптический аудиовход/выход.
  • Наличием, или отсутствие встроенного аккумулятора.
  • Версиями Bluetooth.
  • Возможностью подключения нескольких Bluetooth наушников или колонок.
  • Качеством Bluetooth модуля, наличием разных интерфейсов управления, качеством сборки, кабелей и т. д.

Если я правильно понял (возможно ошибаюсь, так как проверить все устройства нереально), то все представленные на рынке Bluetooth трансмиттеры могут работать в режиме приема и передачи (2 в 1). Так как даже мой самый дешевый адаптер может как принимать звук по Bluetooth и передавать его на ту же акустическую систему, так и передавать звук по Bluetooth (с телевизора, ПК) на наушники, или другое устройство. Обычно эти режимы называются TX Mode и RX Mode.

  • TX – режим передатчика. Когда Блютуз трансмиттер принимает звук от того же телевизора через определенный интерфейс (кабель) и передает его на наушники через Bluetooth. Эти устройства чаще всего используются именно в этом режиме работы.
  • RX – режим приемника. Когда к трансмиттеру мы по кабелю подключаем обычные колонки, музыкальный центр, автомагнитолу (через AUX), или другое устройство для вывода звука. Затем с телефона, планшета, ноутбука или другого устройства подключаемся к трансмиттеру по Bluetooth и транслируем музыку. Получается, чтобы мы добавили поддержку Bluetooth для обычных колонок.

На картинке ниже показана работа двух режимов:

Даже мой самый дешевый трансмиттер без проблем (почти без проблем :)) работает в двух режимах. На примем и передачу звука по Bluetooth. Только вот способ переключения между режимами на разных трансмиттерах сильно отличается.

Если на дорогом есть отдельный переключатель TX/RX, то на дешевом вообще нет кнопок. А смена режима происходит подключением, отключением и повторным подключением устройства к источнику питания. В режиме приемника индикатор мигает синим, а в режиме передатчика - красным. Без инструкции (которой, кстати, не было в комплекте) догадаться нереально. Хорошо хоть в описании товара на Али об этом написано.

Пример использования №1

В этом примере показана работа в режиме передатчика (TX). Телевизор без Bluetooth (или Bluetooth есть, но наушники не подключаются), а нам необходимо подключить беспроводные наушники. Мы соединяем трансмиттер с телевизором с помощью аудио кабеля. Если в телевизоре есть 3.5 mm выход на наушники – используем его. В моем, например, 3.5 mm разъема нет. Поэтому, я подключаю через оптический аудиовыход. Можно так же использовать RAC (тюльпан). Даже в старых телевизорах он есть. Очень важно учесть это при выборе данного устройства. Так же к трансмиттеру нужно подключить питание. Я подключаю его в USB-порт на телевизоре. Если USB нет, можно использовать любой адаптер, которым заряжаем телефон.

После включения питания трансмиттера, нужно подключить к нему Bluetooth наушники. Обычно, достаточно перевести наушники в режим подключения. Способ подключения может немного отлиться, в зависимости от вашего трансмиттера и наушников. После подключения звук идет на наушники. К модели подороже можно подключить сразу две пары наушников. В случае соединения с телевизором через оптический аудиовыход, звук так же одновременно воспроизводится из динамиков телевизора. Но его можно просто отключить, или скрутить на телевизоре. Тогда звук будет воспроизводиться только через наушники. Есть небольшая задержка между звуком из динамиков телевизора и на наушниках через трансмиттер.

Пример использования №2

В этом примере показана работа в режиме приемника (RX). Есть обычная акустическая система без Bluetooth. Но мы хотим транслировать на нее музыку с телефона или планшета. Или даже с ноутбука или ПК, но у нас нет возможности (или желания) соединить колонки с компьютером по кабелю. Берем Bluetooth трансмиттер и подключаем его к колонкам. Тут точно так же можно использовать как 3.5 mm Jack, так и RAC, или оптический аудио кабель. В зависимости от того, какие разъемы для подключения есть на вашем трансмиттере и колонках. Так же нужно подключить питание к трансмиттеру. Питание можно взять с USB-порта любого устройства, или через адаптер.

Переключаем трансмиттер в режим приемника (RX). В этом режиме он доступен для обнаружения на всех устройствах (телефоны, ноутбуки). Включаем Bluetooth, например, на телефоне, и подключаемся к трансмиттеру (в инструкцию должно быть написано его имя). Телефон, или другое устройство определяет его как наушники и выводит звук. А трансмиттер в свою очередь передает звук на колонки по кабелю.

Как выбрать Блютуз трансмиттер?

В первую очередь вы должны понимать, зачем он вам нужен и как вы его будете использовать. Например, если вы выбираете Bluetooth трансмиттер для телевизора (чтобы подключать наушники), то нужно выяснить, какие варианты подключения возможны конкретно на вашем телевизоре. Это главное.

На что обратить внимание при выборе:

  1. На интерфейсы подключения. В большинстве случаев достаточно трансмиттера с возможностью подключения через обычный 3.5 mm Jack или RCA (тюльпан). Там просто кабеля разные. И при заказе обычно есть возможность выбрать определенный кабель, или заказать оба кабеля. Более дорогие модели оснащены еще и оптическим аудиовходом/выходом. И если в вашем телевизоре есть оптический аудиовыход (Digital Audio Out), то я бы советовал покупать модель с поддержкой этого интерфейса. Вот для примера дешевая модель с поддержкой только 3.5 mm Jack и RCA (RCA кабеля в комплекте не было, но его можно было выбрать при заказе):
    А в дорогой модели есть еще поддержка оптического аудио кабеля. Ну и соответственно все кабеля в комплекте.
    На самом трансмиттере есть оптический вход и выход: SPDIF IN TX и SPDIF OUT RX. А на корпусе есть переключатель SPDIF/AUX. Который нужно ставить в определенный режим, в зависимости от того, какой кабель вы используете для подключения к источнику вывода звука, или к устройству, на который будет выводиться звук.
    Если взять устройство с тремя кабелями (Оптический + RCA + 3.5 мм), то вы точно сможете подобрать нужный интерфейс для подключения к вашему телевизору, или другому устройству.
  2. Не покупайте самые дешевые устройства. Я лично в этом убедился. Мой трансмиттер (который дешевый, за 3 доллара), ужасно выводит звук на наушники. Слышен шум и треск во время воспроизведения. Пробовал менять адаптер питание – не помогло. В то время как в обратную сторону, с телефона на колонки он звук выводит без помех. Наушники проверены на разных устройствах, проблема не в них. Возможно, мне просто брак попался. Так же в дешевых моделях может быть сильная задержка в трансляции звука (из-за дешевого Bluetooth модуля). И звук будет сильно отставать от изображения на телевизоре. От стоимости данных устройств сильно зависит качество звука и качество самого устройства в целом.
  3. Если вам нужно подключать к телевизору через трансмиттер более одной пары наушников одновременно, то обязательно выясните перед покупкой, дает ли такую возможность выбранная вами модель. В моем случае к простому и дешевому трансмиттеру можно подключить только одни наушники. К дорогой модели – две пары наушников одновременно. Я проверял, это работает. Одновременно подключал наушники и колонку. Но процесс подключения очень сложный. Особенно когда инструкция на английском и лень ее переводить.
  4. Что касается версии Bluetooth, то берите устройства с самой новой версией. У меня оба с Bluetooth 5.0. На наушниках, если не ошибаюсь, Bluetooth 4.1. Все работает. Они совместимы между собой.
  5. Есть Bluetooth трансмиттеры с NFC. У меня такого нет, проверить не могу. Но по идеи, поддержка NFC нужна для более простого подключения наушников, колонок, телефонов и других устройств, на которых, разумеется, тоже есть поддержка NFC. Так как процесс подключения именно наушников и подобных устройств к трансмиттеру – это еще то занятие, то наличие NFC отличное решение.
  6. Видел трансмиттеры с внешними антеннами. В их характеристиках заявлено, что радиус действия в помещении увеличивается примерно до 30 метров. В обычных радиус действия метров 10. Не приходилось работать с такими моделями, но если у вас большой дом или квартира, или какие-то особые задачи, то такой вариант может вам подойти. В обычном случае не вижу смысла переплачивать.
  7. Встроенный аккумулятор. Честно говоря, не совсем понимаю зачем он нужен. Для моего трансмиттера производитель завяливает работу от аккумулятора на протяжении 24 часов. Но зачем? Наверное проще подключить питание, чем думать о зарядке еще одного устройства. Хотя, возможно в некоторых ситуациях возможность автономной работы может пригодится.

Внимательно изучайте технические характеристики. Там всегда указано, что поставляется в комплекте с устройством, какие кабеля, какие есть варианты подключения, сколько устройств можно подключать по Bluetooth одновременно и т. д. Читайте отзывы.

Выводы

Интересные и полезные устройства. Можно придумать много вариантов их применения. Но основной – подключение беспроводных наушников к телевизору. Тем более, что даже в новых моделях телевизоров, которые конечно же оборудованы Bluetooth, производители почему-то ограничивают подключение наушников.

Все подключается и работает даже в случае с трансмиттером за 3 доллара. Но я бы не советовал покупать такие устройства. Все из-за очень плохого качества и большой вероятности получить устройство с браком. К тому же, процесс подключения таких устройств не самый простой и понятный. На более дорогих устройствах все реализовано немного проще. Есть кнопки и переключатели. Еще бы инструкцию на русском/украинском языке, так вообще было бы отлично.

Покупая Bluetooth трансмиттер будьте готовы к тому, что придется потратить немного времени на то, чтобы разобраться, как все подключить и настроить. Читайте инструкцию на сайте интернет-магазина. С помощью телефона (камерой в Google Переводчик) можно перевести инструкцию, которая идет в комплекте (если она есть). В случае с подключением к телевизору возможны некоторые неудобные моменты с переключением звука с динамиков телевизора на наушники и в обратном порядке. Многое зависит от способа подключения трансмиттера к телевизору и от самого телевизора.

Работа и принцип работы модулятора и демодулятора при передаче данных


При передаче данных от отправителя к получателю используются модулятор и демодулятор, который также называется модемом. Поэтому в этой статье я объясню вам работу и действия модулятора и демодулятора, а также шаги, которые включают передачу данных во время техники модуляции и демодуляции.

Работа модулятора и демодулятора


Модулятор - это устройство, которое изменяет значение модулированного сигнала вместе с несущим сигналом таким образом, что сила сигналов может быть увеличена либо с помощью фазовой манипуляции, либо частоты манипуляция сдвигом и амплитудная манипуляция сдвигом и генерируемые сигналы задаются QAM после объединения комплекснозначного сигнала с сигналом мнимой единичной длины и, таким образом, формируют эквивалентный сигнал нижнего прохода, который представлен как комплексное представление модулированного действительного значения физические сигналы, которые иногда называют радиочастотным сигналом. Более того, он включает в себя так много шагов для передачи данных с использованием модулятора и демодулятора , потому что модуляция включает цифроаналоговое преобразование для передачи данных по аналоговым линиям, и когда он достигает конца восстановления, демодулятор преобразует преобразование этого аналогового сигнала в цифровые, чтобы компьютерная система могла легко понять цифровые сигналы, которые представлены в виде битов, которые имеют либо нулевую, либо индивидуальную форму, а передача данных на большие расстояния управляется и контролируется модулятором и, наконец, в конце восстановления он преобразуется в биты демодулятором , и устройство с этим именем известно как модем.

шагов, задействованных во время модуляции с использованием устройства модуляции


Модуляция данных включает усиление сигналов данных, чтобы их можно было легко передавать на большие расстояния, и состоит из множества общих шагов для модуляции с использованием модулятора для передачи данных, и эти шаги объясняются ниже-

Данные, которые должны быть переданы для разбиения на разделы, называемые пакетами данных, а затем мы группируем эти пакеты данных, которые могут формировать биты кодовых слов, которые состоят из символьный код для передачи сигнала данных, который может отображать биты кодовых слов для формирования атрибутов, которые состоят из объединенных сигналов, которые формируют эквивалентный сигнал нижних частот с использованием значений частоты или фазы.

Другие шаги включают в себя адаптацию формы импульса сигнала, которая формирует действие фильтрации, ограничивающее полосу пропускания сигнала, а затем формирует спектр для низкочастотного эквивалентного проходящего сигнала, который обычно используется для анализа схемы и цифрового сигнала. приложения для обработки, которые могут даже выполнять цифро-аналоговое преобразование сигналов после усиления слабых сигналов, чтобы сигнал мог передаваться на большие расстояния.

После этого высокочастотный сигнал, который состоит из характеристик синусоидальной волны, имеет возможность генерировать высокочастотную синусоидальную несущую волну вместе с квадратурной составляющей косинуса для передачи сигналов с использованием модуляции таким образом, чтобы многократный коэффициент синуса и косинуса формирует эквивалентный сигнал нижних частот, который сдвигает его модулированный сигнал полосы пропускания , используя технологию обработки сигналов данных , в которой прямой цифровой синтез выполняется с использованием таблицы форм сигналов, в которой должна присутствовать аналоговая обработка для передачи данных. Кроме того, усиление и аналоговая полоса пропускания также выполняются, чтобы избежать гармонических искажений и периодического спектра во время передачи данных.

шагов, задействованных во время демодуляции с использованием демодулирующего устройства


После того, как модуляция полностью выполнена и данные переданы на приемный конец, демодулятор использует демодуляцию , в которой выполняется полосовая фильтрация, которая включает в себя автоматическую регулировку усиления, которая снижает проблему затухания, в соответствии с которой мощность слабого сигнала может быть уменьшена, а мощность может поддерживаться непрерывно с использованием сдвига частоты, который может быть эквивалентен непосредственному частотному сигналу, который получается путем интегрирования синусоиды. волны и косинусоиды с помощью гетеродина.

Затем для понимания сигнала данных выполняется выборка, в которой присутствует аналого-цифровое преобразование, в соответствии с которым выполняется действие выравнивающей фильтрации, которое включает схему согласованного фильтра для многолучевой передачи данных. использование расширения по времени, фазовых искажений и ослабления выбора частоты, чтобы избежать помех и шума, которые возникли во время передачи данных.

Как только амплитуда сигналов обнаружена, интегрируйте частоту и фазу IF-сигнала, используя квантование, в котором три параметра, а именно частота, фаза и амплитуда, выполняются с использованием отображения квантованных кодовых слов, которые формируют параллельное последовательное преобразование кодовых слов в цифровые потоки битов, которые передают потоки битов для дальнейшей обработки данных, которая удаляет коды исправления ошибок, и данные могут быть легко поняты на стороне получателя, а затем подготавливает подтверждение для отправителя.


Как работает модуляция? | Радио Академия Таита

Частота радиочастотного канала лучше всего понимать как частоту несущей волны.
Несущая волна - это чистая волна постоянной частоты, немного похожая на синусоидальную волну. Сам по себе он не несет много информации, к которой мы можем относиться (например, речь или данные).

Для включения речевой информации или информации данных необходимо наложить другую волну, называемую входным сигналом, поверх несущей.Этот процесс наложения входного сигнала на несущую волну называется модуляцией. Другими словами, модуляция изменяет форму несущей, чтобы каким-то образом кодировать речь или информацию данных, которые мы хотели передать. Модуляция подобна сокрытию кода внутри несущей волны.

Напомним, что любая волна имеет три основных свойства:
1) Амплитуда - высота волны
2) Частота - количество волн, проходящих через данную секунду
3) Фаза - где фаза находится в любой данный момент.

Существуют разные стратегии модуляции несущей. Во-первых, пользователь может настроить высоту держателя. Если высота входного сигнала изменяется в зависимости от громкости голоса пользователя, а затем добавляется к несущей, то амплитуда несущей изменяется в соответствии с входным сигналом, который в нее подается. Это называется амплитудной модуляцией или AM .

Также можно изменить частоту входного сигнала. Если этот входной сигнал добавлен к чистой несущей, это изменит частоту несущей волны.Таким образом, пользователи могут использовать изменения частоты для передачи речевой информации. Это называется частотной модуляцией или FM.

Эти две стратегии можно объединить для создания третьей схемы. Фактически, любая стратегия, сочетающая входной сигнал с несущей для кодирования речи или другой полезной информации, называется схемой модуляции.

Схемы модуляции могут быть аналоговыми или цифровыми. Схема аналоговой модуляции имеет входную волну, которая непрерывно изменяется, как синусоида.В схеме цифровой модуляции все немного сложнее. Голос дискретизируется с определенной частотой, а затем сжимается и превращается в битовый поток - поток нулей и единиц - а он, в свою очередь, создается в волну определенного типа, которая затем накладывается на несущую.

Большой вопрос в том, почему несущие волны вообще модулируются? Почему бы просто не использовать входной сигнал напрямую? В конце концов, он несет всю интересующую нас информацию и занимает всего несколько килогерц и пропускную способность. Так почему бы не использовать его напрямую? Зачем вообще нужны несущие и модуляция?

Интересно, что входные сигналы могут передаваться (без несущей) электромагнитными волнами очень низкой частоты. Проблема, однако, в том, что для передачи этих очень низких частот потребуется некоторое усиление. Сами входные сигналы не обладают большой мощностью и требуют довольно большой антенны для передачи информации.

Для того, чтобы связь оставалась дешевой и удобной и требовала меньше энергии для передачи как можно большего количества информации, используются системы несущих с модулированными несущими.

Следующая тема →

Функции вакуумного модулятора автоматической коробки передач

Последнее обновление: 23 апреля 2020 г.

Чтобы ваш автомобиль мог переключаться должным образом, вакуумный модулятор автоматической коробки передач должен анализировать, насколько сильно работает двигатель. Это делается двумя разными способами.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Несмотря на то, что некоторые марки и модели автомобилей имеют простые кабельные соединения, прикрепленные к дроссельной заслонке в автоматической коробке передач, они служат той же цели.

Как работает вакуумный модулятор с автоматической коробкой передач

При дальнейшем нажатии педали газа увеличивается давление на дроссельную заслонку автомобиля. Однако в других автомобилях с помощью вакуумного модулятора автоматическая коробка передач оказывает давление на дроссельную заслонку.

Увеличение давления в коллекторе в конечном итоге достигнет модулятора, чтобы отреагировать на повышенную нагрузку двигателя вашего автомобиля.

При помощи вакуумного модулятора с автоматической коробкой передач очень важно контролировать нагрузку, которую вы прикладываете к двигателю автомобиля.Это связано с тем, что трансмиссия вашего автомобиля может правильно переключать передачи, только поддерживая соответствующий уровень вакуумной нагрузки.

Проблемы могут начаться при переключении передач, если вакуумный модулятор АКПП начинает работать со сбоями. В конце концов, двигатель вашего автомобиля может выйти из строя, поскольку модулятор вакуума начнет сжигать шланг, соединяющий вакуум двигателя с трансмиссией.

Вакуумный модулятор трансмиссии эффективно работает, постоянно вычисляя нагрузку в двигателе вашего автомобиля с помощью диафрагмы.Как только переключение передач выполняется в соответствии с требуемой нагрузкой, диафрагма толкает клапан, чтобы заставить пружину двигаться в обратном направлении диафрагмы.

При движении под гору у вашего автомобиля будет низкая нагрузка на двигатель. Однако при движении в гору с тяжелым грузом происходит обратное, а это означает, что вам всегда нужно ориентироваться на показания модулятора, иначе вы можете переключить передачи задним ходом.

Чтобы избежать таких проблем, необходимо использовать высококачественный и надежный передаточный вакуумный модулятор для получения точных показаний.

Корпус клапана трансмиссии функционирует как мозг трансмиссии вашего автомобиля. Если он работает эффективно, он помогает контролировать переключение трансмиссии автомобиля, направляя необходимые жидкости в нужные каналы, чтобы облегчить переключение передач.

Со всеми этими компонентами и исполнениями ваша трансмиссия будет работать правильно, чтобы избежать повреждения вакуумного модулятора.

Желательно провести диагностику или заменить вакуумный модулятор АКПП, если вы начинаете замечать, что проблема сохраняется при переключении передач вашего автомобиля.

Как владелец автомобиля вы должны четко понимать и знать функции вакуумного модулятора автоматической коробки передач. Что наиболее важно, клапан модулятора помогает контролировать точку, в которой вы переключаете передачи автомобиля.

Он работает в унисон с регулятором двигателя или дроссельной заслонкой с целью определения применимых скоростей для надлежащего переключения передач. Однако неисправный клапан модулятора трансмиссии обычно приводит к неспособности автоматической трансмиссии точно переключать передачи.

Следовательно, ваш автомобиль начнет выделять много дыма из коллектора или его трансмиссии.

Стоит отметить, что каждый переключающий клапан обычно соответствует определенному диапазону давления. Следовательно, как только автомобиль начинает набирать скорость, клапан переключения с 2 на 3 немедленно вступает в действие из-за высокого давления, поступающего от регулятора, чтобы активировать конкретный клапан.

Давайте обсудим (как, что и почему): сбалансированный модулятор

Введение

Сбалансированный модулятор - это схема, которая генерирует сигнал DSB, подавляя несущую и оставляя на выходе только суммарную и разностную частоты.Выход сбалансированного модулятора может быть дополнительно обработан фильтрами или схемами фазового сдвига для устранения одной из боковых полос, что приводит к сигналу SSB.

Сбалансированный модулятор - это модулятор, в котором несущая и модулирующий сигнал вводятся таким образом, что выходной сигнал содержит две боковые полосы без несущей. Термин `` сбалансированный '' представляет собой AM модулированный сигнал с подавленной несущей. Модуляция с подавленной несущей с двумя боковыми полосами - это просто AM без широковещательной несущей.

Напомним, что сигнал AM определяется:

Член несущей в спектре может быть устранен путем удаления смещения постоянного тока из модулирующего сигнала. Полосовой фильтр можно использовать для выбора любого из сигналов AM. Количество различных выходных частот можно значительно уменьшить, если умножитель принимает синусоиды на входе несущей.

Удаление составляющей постоянного тока со входа устраняет несущий сигнал и создает модуляцию DSBSC

Аналоговый умножитель - это тип интегральной схемы, которая может использоваться в качестве симметричного модулятора.Аналоговые умножители часто используются для генерации сигналов DSB. В аналоговом умножителе используются дифференциальные усилители, работающие в линейном режиме. Несущая должна быть синусоидальной, а умножитель дает истинное произведение двух аналоговых входов.

Упрощенная схема модулятора

Свойства сбалансированного модулятора:

1. Имеется разворот фазы на 180 в точке, где + A (t) = + m (t) становится отрицательным.Это типично для модуляции DSB-SC.

2. Ширина полосы сигнала DSB-SC в два раза больше, чем у сигнала сообщения, то есть BWDSB-SC = 2B (Гц).

3. Модулированный сигнал центрируется на несущей частоте ωc с двумя идентичными боковыми полосами (двусторонняя полоса) - нижней боковой полосой (LSB) и верхней боковой полосой (USB). Будучи идентичными, они оба передают один и тот же компонент сообщения.

4. В спектре нет изолированной несущей. Таким образом, название носителя подавлено.

5. Поворот фазы на 180 приводит к тому, что положительная (или отрицательная) сторона огибающей имеет форму, отличную от формы сигнала сообщения. Это известно как искажение огибающей, которое типично для модуляции DSB-SC.

6. Мощность модулированного сигнала содержится во всех четырех боковых полосах.

Объясните генерацию AM волн с помощью модулятора квадратичного закона и импульсного модулятора

Генерация AM волн

Схема, которая генерирует волны AM, называется амплитудным модулятором, и в этом посте мы обсудим две такие схемы модулятора, а именно:

  1. Модулятор квадратичного закона
  2. Импульсный модулятор

Обе эти схемы используют для своей реализации нелинейные элементы, такие как диод.Оба этих модулятора представляют собой схемы модулятора малой мощности.

Модулятор квадратичного закона

Генерацию AM волн с использованием модулятора квадратичного закона можно лучше понять, наблюдая за схемой модулятора квадратичного закона, показанной на рис.

Рис 1

Пожалуйста, подпишитесь на канал электронной почты, если вам нравятся мои уроки.

Состоит из следующего:

  1. Устройство нелинейное
  2. Полосовой фильтр
  3. Источник несущей и модулирующий сигнал

Модулирующий сигнал и несущая соединены последовательно друг с другом, и их сумма V 1 (t) подается на вход нелинейного устройства, такого как диод, транзистор и т. Д.

Таким образом,

………………………… (1)

Отношение входа-выхода для нелинейного устройства такое же, как:

………………………………. (2)

где a и b - константы.

Теперь, подставив выражение (1) в (2), получим

Или,

Или,

Пять членов в выражении для V 2 (t) имеют следующий вид:

Клемма 1: ax (t): модулирующий сигнал

Клемма 2: a E c cos (2π f c t): сигнал несущей

Клемма 3: b x 2 (t): Квадратный модулирующий сигнал

Клемма 4: 2 b x (t) cos (2π f c t): волна AM только с боковыми полосами

Клемма 5: b E c 2 cos 2 (2π f c t): Квадратная несущая

Из этих пяти терминов термины 2 и 4 полезны, тогда как остальные термины не используются.

Давайте объединим термины 2, 4 и 1, 3, 5 следующим образом, чтобы получить,

Настроенная схема LC действует как полосовой фильтр. Его частотная характеристика показана на рис. 2, который показывает, что схема настроена на частоту f c , а ее полоса пропускания равна 2f m . Этот полосовой фильтр исключает ненужные члены из уравнения v 2 (t).

Рис 2

Следовательно, выходное напряжение v o (t) содержит только полезные термины.

Или,

Следовательно,

…………………………. (3)

Сравнивая это с выражением для стандартной волны AM, т.е.

,

Мы находим, что выражение для V o (t) уравнения (3) представляет собой AM-волну с m = (2b / a).

Следовательно, квадратичный модулятор генерирует АМ волну.

Импульсный модулятор

Генерацию AM волн с использованием переключающего модулятора можно было бы лучше понять, наблюдая за диаграммой переключающего модулятора. Переключающий модулятор с использованием диода показан на рис. 3 (а).

Рис. 3 (а) Рис. 3 (б)

Предполагается, что этот диод работает как переключатель.

Модулирующий сигнал x (t) и синусоидальный несущий сигнал c (t) соединены последовательно друг с другом. Следовательно, входное напряжение диода равно:

Амплитуда несущей намного больше, чем у x (t), а c (t) определяет состояние диода (включен или выключен).

Рабочая операция и анализ

Предположим, что диод действует как идеальный переключатель. Следовательно, он действует как замкнутый переключатель , когда он смещен в прямом направлении в положительном полупериоде несущей и предлагает нулевой импеданс. Тогда как он действует как открытый переключатель , , когда он смещен в обратном направлении в отрицательном полупериоде несущей и предлагает бесконечный импеданс.

Следовательно, выходное напряжение v 2 (t) = v 1 (t) в положительном полупериоде c (t) и v 2 (t) = 0 в отрицательном полупериоде c (t ).

Следовательно, v 2 (t) = v 1 (t) для c (t)> 0

v 2 (t) = 0 для c (t) <0

Другими словами, напряжение нагрузки v 2 (t) периодически изменяется между значениями v 1 (t) и нулем со скоростью, равной несущей частоте f c .

Мы можем выразить v 2 (t) математически следующим образом:

………………………… (4)

, где g p (t) - периодическая последовательность импульсов с коэффициентом заполнения, равным одному периоду полупериода i.е. T 0 /2 (где T 0 = 1 / f c ).

Рис.4

Выразим g p (t) с помощью ряда Фурье, как показано ниже:

……………………………. (5)

…………………………… (6)

Подставляя g p (t) в уравнение (4), получаем

Следовательно,

……………………… .. (7)

Нечетные гармоники в этом выражении нежелательны, и поэтому предполагается, что они удалены.

Следовательно,

В этом выражении первый и четвертый члены являются нежелательными членами, тогда как второй и третий члены вместе представляют AM-волну.

Объединяя второй и третий члены вместе, получаем

Это необходимое выражение для AM волны с m = [4 / πE c ]. Нежелательные условия могут быть устранены с помощью полосового фильтра (BPF).

Сасмита

Привет! Я Сасмита.В ElectronicsPost.com я преследую свою любовь к преподаванию. Я магистр электроники и телекоммуникаций. И, если вы действительно хотите узнать обо мне больше, посетите мою страницу «О нас». Узнать больше

ЦИФРОВОЙ МОДУЛЯТОР

в трансмиссии

В большинстве домов до сих пор есть коаксиальный кабель для передачи телевизионных сигналов с антенны на различные телевизоры внутри дома. Модулятор Scatterbox (код: MOD200) позволяет максимально эффективно использовать эту настройку и использовать ее для распространения HD-видеонаблюдения через ту же сеть Co-ax.

Он работает, позволяя преобразовывать выход HDMI цифрового видеорегистратора в цифровой радиочастотный сигнал или «цифровой телеканал», чтобы вы могли распространять его по дому и смотреть на любом телевизоре, как настоящий цифровой телеканал.

Модулятор обеспечивает высокое качество изображения HD 1080p, которое намного превосходит аналогово-модулированный сигнал, и, поскольку все новые телевизоры содержат цифровой тюнер, это отличный способ распространять видеонаблюдение в доме или коммерческом здании через Co-ax.

Поскольку вход HDMI на модулятор Scatterbox также передает звук и видео, любые подключенные телевизоры также смогут воспроизводить звук с цифрового видеорегистратора или другого устройства.

Это чрезвычайно полезно для распределения выходного сигнала с цифровых видеорегистраторов (или другого оборудования, такого как спутниковая приставка) на несколько «телевизоров» в коммерческих средах, таких как пабы или клубы, поскольку все это может быть выполнено через недорогой коаксиальный компьютер с использованием готового устройства Дистрибьютор РФ.

Благодаря петле HDMI через входной сигнал DVR или NVR можно легко подключить к другому месту в собственности, что удобно для подключения локального монитора.


Примечание:
MOD200 должен обрабатывать и оцифровывать вход HDMI от цифрового видеорегистратора, и это создает небольшую задержку или «задержку» на его выходе, обычно в районе 200 миллисекунд.Это означает, что телевизионное изображение будет примерно на 1/5 секунды отстает от вывода цифрового видеорегистратора. Это очень похоже на задержку в системах IP-камер.

Нажмите, чтобы загрузить PDF-файл, который можно просмотреть или распечатать

Комплект поставки

  • 1x цифровой модулятор
  • 1x 12V DC PSU
  • 1x RF Terminator
  • 1x Руководство по эксплуатации

Не забудьте просмотреть наши рекомендуемые аксессуары на следующей вкладке.

Он содержит предметы, необходимые, удобные или которые могут расширить возможности вашей системы видеонаблюдения!

Наши специалисты в области видеонаблюдения сделают все возможное, чтобы ответить на ваши вопросы как можно быстрее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
