Подключение автосигнализации к центральному замку

Подключение сигнализации к центральному замку занимает часть времени. Подключение автосигнализации к центральному замку (ЦЗ) выглядит непросто. Если известен тип замка на автомобиле, трудности отсутствуют. В статье ниже, опишем подключение сигнализаций к ЦЗ, различных исполнений.

Подготовка к подключению автосигнализации к центральному замку

Подключение сигнализации требует изучения: штатных запирающих устройств, устанавливаемых. Центральный замок машины – система электромеханического принципа действия. Электронная защита машины от угона и центральный замок требуют слаженной работы. ЦЗ в сборе состоит из узлов:

  1. Управляющего модуля, отвечающего за синхронное срабатывание всех замков, предусмотренными разъемами подсоединяются к электронной защите машины от угона.
  2. Кнопок, датчиков, подключения сигнализации к ЦЗ.
  3. Приводов ЦЗ –  выпускаются в электро и пневмоисполнении. Автосигнализация чаще подсоединяется к электрозамкам с электроприводом.

Подключение электронной защиты к центральному замку машины исполняется с предварительным поиском точек доступа. Найти точки доступа по силам только специалисту, разбирающемуся в электротехнике. Точки указываются в схемах: инструкций по установке автосигнализаций; автомобилей.

На легковом автотранспорте управляющие модули, с точками подключения защиты автомобиля, размещаются в отведенных для них местах. Автосигнализации подсоединяются к ЦЗ через коммутирующий блок проводки салона. Разные марки имеют свои места расположения, но спецам они известны.

Распространено размещение блоков в нижней части передней панели. На старых марках автотранспорта располагаются слева от рулевой колонки. На новых российских моделях блоки располагают справа относительно педали газа.

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

  • Положительными импульсами.
  • Отрицательными импульсами.
  • Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

  • (А) употребляется, когда ЦЗ управляется электронным модулем.
  • (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

  • Силовыми кнопками;
  • Управляющим модулем центрального замка;
  • Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Множество автосигнализаций подключаются к центральным замкам. Современные сигнализации безразличны, какие приводы используются в замках. ЦЗ управляются положительными, отрицательными импульсами, а также переменной полярности, передаваемые автосигнализацией.

Подключение сигнализации к центральному замку своими руками + Видео

Электрический центральный замок позволяет блокировать и разблокировать замки всех дверей автомобиля с помощью одной кнопки. При подключении центрального замка к многофункциональной сигнализации появляется возможность управлять блокировкой двери дистанционно.

Что необходимо для подключения

Чтобы подключить сигнализацию к центральному замку вам понадобятся:

  • сигнализация с мощным силовым выходом (допустимый ток не меньше 15 Ампер) для подключения центрального замка;
  • установленные и подключенные исполнительные механизмы (соленоиды) центрального замка;
  • мягкий медный изолированный провод с сечением жилы не менее 1 мм.кв.;
  • две колодки для предохранителей;
  • два предохранителя 15 Ампер;
  • электрическая схема автомобиля;
  • инструкция по установке сигнализации;
  • тестер;
  • плоская и крестовая отвертка;
  • паяльник;
  • термоусадочные трубки;
  • пассатижи;
  • клеммные контакты;
  • изолента.

Как подключить сигнализацию к центральному замку

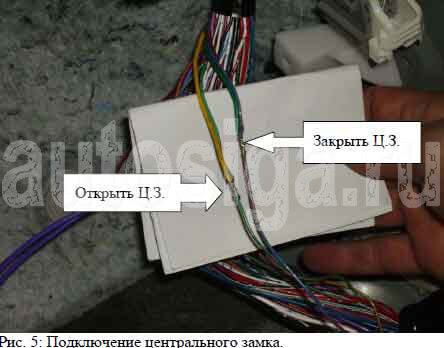

В первую очередь необходимо отключить аккумулятор, затем найти провода управления центральным замком, как, вообщем, и при установке сигнализации. Для этого необходимо снять кнопку или выключатель, который управляет замком. От него к соленоидам отходят два провода. С помощью тестера необходимо убедиться, что это они. Для этого каждый из проводов поочередно отсоединяют от кнопки и соленоида, после чего прозванивают с помощью тестера. Тестер переводят в режим измерения сопротивления со звуковой индикацией. Убедившись, что нужные провода найдены, на них ставят метки с помощью скотча или изоленты и подключают к выключателю.

После этого находят в инструкции по установке расположение клемм силовых выходов, предназначенных для подключения центрального замка.

Важно не перепутать полярность, ведь на некоторых сигнализациях для открывания и закрывания центрального замка предназначены разные кнопки. Если перепутать полярность, то при нажатии на кнопку «открыть» центральный замок будет блокировать двери. А при нажатии на кнопку «блокировать», открывать двери автомобиля.

С помощью медного провода необходимо подключить к каждому силовому выходу сигнализации предохранитель 15 Ампер. Второй вывод предохранителя необходимо подключить к кнопке центрального замка (соединить с проводами, которые идут к соленоидам).

Проверка правильности установки

Подключив все провода, проверьте работу сигнализации. Для этого подключите аккумулятор и нажмите кнопку блокировки центрального замка на пульте управления (брелоке). Перед проверкой не забудьте оставить открытой хотя бы одну форточку. Это поможет открыть дверь, если по каким-то причинам нажатие на кнопку разблокировки центрального замка не приведет к желаемым результатам. Закрыв центральный замок с помощью сигнализации, нажмите на кнопку «разблокировать» на пульте управления. Если все работает исправно, заизолируйте все соединения с помощью термоусадочных трубок или изоленты и установите на место кнопку центрального замка.

Если по каким-то причинам нажатие на кнопку брелока не привело к желаемому результату, проверьте правильность подключения всех проводов. Если все провода подключены правильно, попросите помощника поочередно нажимать на кнопки блокировки и разблокировки центрального замка на брелоке сигнализации. А сами с помощью тестера проверяйте напряжение сначала на силовых выходах сигнализации, затем на обоих контактах предохранителя. В последнюю очередь проверяйте напряжение на контактах кнопки центрального замка. Это поможет найти причину неисправности.

Важно!!! Если вы не умеете читать электронные и электрические схемы, не знаете, как прозванивать провода и помечать изолентой, не рискуйте и обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление проводки автомобиля после неумелого вмешательства. Ведь случайно закоротив провода, вы можете не только быстро посадить аккумулятор и спалить электронную начинку машины, но и устроить пожар, после которого придется покупать новый автомобиль.



Как правильно подключить сигнализацию к центральному замку — Автосигнализации

Конструкция центрального замка

Конструктивно ЦЗ состоит из следующих элементов:

  1. Главного модуля системы, по сути, ее центра. Он применяется для обеспечения слаженной работы всех замочных изделий.
  2. Управляющих кнопок, а также контроллеров охранного комплекса, подсоединенных к замку.
  3. Приводных устройств. В зависимости от машины и модели ЦЗ они могут быть пневматическими либо электрическими.

Подготовка к подключению автосигнализации

Чтобы обеспечить процесс дистанционного включения и отключения замков в машинах Рено Дастер, Мицубиси и других марках, надо заранее найти точки доступа «сигналки». Поиск этих элементов желательно доверить квалифицированным специалистам, имеющим опыт в электротехнике. Точки подключения всегда отмечаются в схемах к охранным комплексам, а также в электросхемах к машинам.

Охранные комплексы подключаются к замкам посредством коммутирующих устройств через электроцепи. На легковых машинах управляющие модули с точками соединения монтируются в специально отведенных для этого местах. В зависимости от марки авто расположение элементов будет разным. Но специалистам обычно известно место их монтажа. Но новых отечественных автомобилях блоки управления ЦЗ часто устанавливаются под центральной консолью справа от педали газа.

Канал Technomania рассказал о подсоединении ЦЗ к охранному комплексу в авто.

Подключение «сигналки» в зависимости от типа ЦЗ

Правильный монтаж соединений реле и электроцепей при подключении сигнализации должен обеспечить синхронную работу охранных систем.

В зависимости от типа замочного изделия установка и подключение охранного комплекса будет проходить по-разному. Перед выполнением процедуры соединения надо найти сигнальные электроцепи.

Для этого следует разобраться в видах управляющих модулей для ЦЗ:

  1. Блок с минусовой полярностью. Когда вы замкнете один из сигнальных контактов на заземление, замочные устройства автоматически закроются. Их открытие осуществляется посредством замыкания на землю второго контакта.
  2. Управление модулем производится посредством плюсовой полярности. В этом случае процедура открытия и закрытия дверей осуществляется аналогично. Только на каждый из контактов подается напряжение +12 вольт.
  3. Модуль может работать с переменным сигналом. Один выход устройства подключается на землю к кузову, а на другой поступает 12 вольтовое напряжение. Это приводит к отпиранию замочных устройств. При изменении полярности выполняется закрытие девайсов. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.

Для первого случая найти выход можно с применением контрольной лампочки. Световой индикатор подсоединяется к массе машины, то есть ее кузову, после чего каждый выход диагностируется отдельно. Если необходимо найти плюсовой выход, то контрольная лампа подсоединяется к положительному контакту.

ЦЗ с минусовой полярностью

Схема для подсоединения ЦЗ с минусовым потенциалом

Выходы охранного комплекса, применяющиеся для ЦЗ, разделяются на силовые и сигнальные. Если речь идет об устройстве с минусовой полярностью, то для соединения будут использоваться реле. Имеются в виду элементы, с помощью которых можно отпирать и закрывать замочные изделия.

Подключить сигнализацию к центральному замку можно в соответствии с приведенной схемой:

  1. Контакт зеленого цвета подсоединяется к разъему охранного комплекса. Он применяется для закрытия дверных замков.
  2. Белый выход также идет к блоку «сигналки», предназначен для открытия замков.

В соответствии со схемой верхний узел системы выполнен в виде реле закрытия. Разомкнутые контактные компоненты подсоединяются к заземлению, кузову машины. А общие выходы должны быть соединены с сигнальными контактами замочного устройства. Учтите, что от штекера процессорного модуля кабели отрезать не надо, к ним необходимо подсоединить выходы, о которых мы рассказали выше.

В некоторых моделях охранных комплексов в качестве выходов применяются не контактные компоненты реле, а слаботочные сигнальные каналы.

ЦЗ с плюсовой полярностью

Схема соединения будет выглядеть идентично. Только нормально разомкнутые контактные элементы должны подключаться не к кузову автомобиля, а к положительному выводу. Верхнее реле является запирающим, а нижнее устройство предназначено для открытия дверных замков. Вместо этих компонентов могут использоваться сигнальные контакты. Но при такой схеме диодные элементы должны указывать на штекер замка.

ЦЗ с реверсированием полярности

Схема для подсоединения ЦЗ с реверсивной полярностью

Замочное устройство, работающее с переменным потенциалом, подсоединить труднее всего. Процессор ЦЗ должен включать в свою схему реле. Два контактных элемента, соединенные от штекера модуля замка к исполнительным механизмам, необходимо подключить к штекеру «сигналки». Речь идет о контактах, расположенных посредине. При выполнении этой задачи важно не перепутать провода. При активации верхнего реле должно произойти закрытие замков, а не наоборот.

Основные особенности данной схемы:

  1. На контакт под номером 1 при отпирании ЦЗ подается плюсовой импульс, а на компонент под номером 2 — минусовой.
  2. При принудительном открытии схема изменяется. Первый выход оказывается заземленным, а на второй контакт поступает плюсовой импульс.
  3. После подключения компонентов в соответствии со схемой контакты под первым и вторым номером не контактируют со штекером управляющего процессора центральным замком. Этот момент можно назвать недостатком, поскольку автовладельцу придется вмешаться в штатную проводку и разорвать соединение.

Управление замочным устройством по методу реверсивной полярности более актуально на машинах производства США, причем не на всех моделях. А охранные комплексы, которые оснащаются не реле, а управляющими устройствами, сегодня не изготовляются.

О подсоединении ЦЗ к блоку охранного комплекса рассказал Олег 1974.

ЦЗ с пневмоэлектрическим компрессором

Разберем пример подсоединения комплекса к пневматическому замочному девайсу на примере модели Мерседес-Бенц в 124-м кузове. Автомобиль может быть оборудован иммобилайзером или работать без блокиратора силового агрегата. На данной модели авто установлено традиционное компрессорное устройство, а также актураторы пневматического типа. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.

Элементы схемы:

  • аккумуляторная батарея;
  • контактная составляющая замка зажигания;
  • модуль с предохранительными элементами;
  • соединительное устройство;
  • переключатель зуммера;
  • процессорное устройство ЦЗ с установленным компрессором;
  • контактная составляющая привода замочного изделия на передней двери справа;
  • контактная составляющая приводного устройства двери багажного отсека;
  • контактная составляющая приводного механизма замка водительской двери.

Принцип действия схемы прост — когда замочные девайсы разблокированы, электроцепи на контактах приводных устройств замкнуты. В соответствии с нашей схемой это элементы под номерами 7, 8 и 9. Когда происходит механическое воздействие на шток, замок блокируется, а силовой кабель замыкается на землю. Такое развитие событий осуществляется при проворачивании ключа в замке либо после нажатия на тягу с пластиковым наконечником. Модуль будет реагировать на смену потенциала. Когда запирается одна дверь, происходит закрытие остальных механизмов посредством активации электрического мотора с насосным устройством. Последний выкачивает воздух из приводных элементов, это приводит к включению всех штоков и закрытию замков.

1. Электросхема ЦЗ Мерседес-Бенц 2. Схема управления пневматическим устройством

При открытии замочных устройств ключом выполняется замыкание управляющего элемента на +12 вольт. Происходит активация компрессорного механизма, в результате чего воздух нагнетается в приводы, а штоки выдвигаются. Это приводит к закрытию всех замочных устройств. Для подсоединения такого механизма необходимо найти в машине привод управления, всего их три. Данный компонент разрезается, после чего к нему подсоединяется два выхода от охранного комплекса в соответствии со схемой. Рекомендуем использовать контакт от двери водителя, поскольку он проходит под облицовкой левого порога.

Контактные элементы реле охранного комплекса подсоединяются по приведенной схеме. При ее реализации вы сможете сделать беспрепятственное прохождение импульсов от двери водителя к компрессорному устройству, передача будет осуществляться через контактные элементы реле. Это позволит не вмешиваться в работу пневматической составляющей. При включении охранного режима произойдет активация реле, в результате чего общий вывод устройства разомкнется с нормально замкнутым компонентом. Это приведет к разрыву электроцепи управления от двери. Затем общий контакт реле сомкнется с нормально замкнутым компонентом. Такие действия приводят к закрытию дверного замка, команда выполняется компрессорным устройством.

При подключении сигнализации нужно помнить, что основная особенность пневматической системы центрального замка заключается в ее инертности.

Из-за этого ей может потребоваться до трех секунд, чтобы успеть закрыть все дверные замки и контактные элементы управляющих электроцепей. За это время эти компоненты должны переключиться на отрицательный выход. Поэтому реле охранной системы на время выполнения этой задачи должно удерживаться, чтобы вся процедура выполнялась верно. Необходимо, чтобы время передачи импульса составило 4 секунды. Почти все современные охранные комплексы имеют эту функцию, если возникли сложности с ее настройкой, рекомендуем обратиться к руководству по эксплуатации.

Если не сделаете этого, то после того, как реле «сигналки» перейдет в изначальное положение, электроцепь между компрессорным устройство и управляющим кабелем восстановится. Если за это время замочное изделие не успеет закрыться, то на основном проводе будет плюс, соответственно, компрессорный механизм исполнит команду к открытию. В итоге охранный комплекс активирует защитный режим, но двери машины будут не запертыми.

О подключении охранного комплекса к пневматическому замку на примере автомобиля Ауди рассказал канал СамоделTV.

Что лучше: сигнализация или ЦЗ?

ЦЗ обычно используется в качестве штатного охранного устройства. Он не может обеспечить полноценную защиту машины в отличие от сигнализации. При наличии только ЦЗ злоумышленник может разбить окно и беспрепятственно угнать авто, замкнув контакты на стартере или замке зажигания. В результате отсутствия сирены у преступника будет достаточно времени на угон.

Наличие сигнализации обеспечивает следующие преимущества для автовладельца:

  1. Надежная защита машины. О наличии «сигналки» преступника предупредит диодный индикатор состояния. Злоумышленник может испугаться и даже не пытаться взломать авто.
  2. Блокировка двигателя. Многие современные охранные комплексы имеют функцию блокировки силового агрегата. Если преступнику удастся получить доступ в салон машины и отключить сирену, при попытке пуска мотор заблокируется. Движение на авто будет невозможно, угнать его не получится.
  3. Автовладелец будет знать о состоянии защиты автомобиля. Все современные комплексы имеют функцию обратной связи. Ее суть заключается в том, что на пейджере с экраном высвечивается состояние машины. На дисплее демонстрируются включенные охранные зоны. А если кто-то попытается взломать автомобиль и сработает сигнал тревоги, автовладелец будет предупрежден посредством отправки звукового сигнала и сообщения на пульт.
  4. Наличие сигнализации делает процедуру управления машиной более удобной. Все современные комплексы оснащаются хорошей функциональностью. К примеру, можно настроить удаленный запуск двигателя по времени или по команде. Центральный замок не может обеспечить это.

старлайн брелок автозапуск

как установить на автомобиль сигнализацию

как привязать брелок сигнализации

автозапуск брелок старлайн

шерхан магикар 5 как настроить время

сталкер сигнализация не реагирует на брелок

Как правильно подключить сигнализацию к центральному замку

Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.

Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).

Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:

  1. Блок управления, являющийся главным элементом, обеспечивающим корректное функционирование всех узлов запирающей системы.
  2. Входные датчики, в роли которых выступают концевые выключатели дверей и замочные микропереключатели.
  3. Исполнительные устройства (актуаторы).

Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.

Перед процедурой необходимо ознакомиться с документацией, изучив штатное запираемое устройство, его строение, и подключаемое, после чего заняться поиском точек доступа. Определить, куда нужно подключать автосигнализацию можно, подсмотрев в паспорт устройства, с помощью лампового пробника, вольтметра, мультиметра. К замкам охранные комплексы подключаются через электроцепи с помощью коммутирующих устройств. Выбор точек установки основывается на следующих факторах:

  1. Тип сигнализации, наличие или отсутствие дистанционного управления охранной системы
  2. Марка, модель автомобиля, куда будет осуществляться подключение.
  3. Место расположения главного охранного блока.

Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.

Разновидности блоков управления ЦЗ

Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.

В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.

Разновидности управляющих модулей ЦЗ:

  1. С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
  2. С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
  3. С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.

До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу. Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:

  1. Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
  2. Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.

К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.

При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.

Подключение сигналки в зависимости от типа ЦЗ

После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.

ЦЗ с минусовой полярностью

Добавить сигнализацию к центральному замку можно согласно следующей схеме:

  1. Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
  2. Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.

Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.

ЦЗ с плюсовой полярностью

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.

Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.

ЦЗ с реверсированием полярности

Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.

Схема подключения центрального замка к сигнализации предполагает свои особенности:

  1. Общая группа соединяется с управляющими проводками.
  2. Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые –
    к проводникам, направляющимся к блоку ЦЗ или кнопке.
  3. При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.

Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.

ЦЗ с пневмоэлектрическим компрессором

В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:

  1. Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
  2. После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.

Как подключить сигнализацию к центральному замку

Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.

Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.

Какие трудности могут возникнуть и как их преодолеть

Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:

  1. Выбор подключения охранного комплекса. Здесь важно учитывать тип сигналки, марку авто и точку установки головного блока. Для китайских автосигнализаций нередкое явление – отсутствие схематической инструкции подключения. В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника. Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка.
  2. В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения.
  3. При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки.

Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов. Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов. Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.

Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.

Как подключить сигнализацию к центральному замку?

В статье мы постараемся доходчивым языком объяснить процесс установки центрального замка. Всё, что описано в материале пользователь может проделать самостоятельно.

С какими трудностями придётся столкнуться во время установки?

Прежде чем начать, мы хотели бы порекомендовать вам вольтметр для использования во время рабочего процесса (в особенности это относится к машинам нынешнего производства), потому что если вы будете пользоваться ламповым пробником, то возникает вероятность в значительной мере нанести повреждения электронным приборам в автомобиле.

По идее, процесс подключения автосигнализации к замку центрального типа относится к одним из самых сложных и долгих задач, относящихся к процедуре установки устройства охраны. Чтобы подключение к ЦЗ осуществилось благополучным образом, необходимо владеть информацией о том, какая конкретно разновидность ЦЗ интегрирована в машину. Есть всего несколько типов центральных замков.

Первый тип центрального замка

Первый тип замка центрального типа – это ЦЗ, который находится под управлением отрицательного импульса. Другими словами, имеется две разновидности проводов, которые работают определённым образом: когда на каждый из проводов подаётся минус, то дверные замки блокируются либо с них снимается блокировка. Опускаем на саму массу пробники, потом работаем с проводами, которые выходят из автомобильной дверцы (пробник нужно использовать не диодного типа, а тот, который имеет лампочку, потому как может возникнуть ситуация, когда минуса будет уже недостаточно для контроля системы замка центрального типа). Когда проходит попадание на необходимый в конкретной ситуации проводок, дверные замки начинают либо сниматься с блокировки, либо ставиться на неё. Для этой цели как раз и используются провода. Очень важно, чтобы вы не забыли осуществить проверку работоспособности обеих проводков, когда водительская дверь окажется закрытой.

Если же вам не удаётся отыскать проводки, которые проводятся от двери, однако вы максимально уверены в том, что ваш автомобиль оборудован именно замком центрального типа, которые контролируется через минус, то это будет означать, что есть необходимость в поиске провода где-нибудь в другой области машины.

Что же делать?

Вспомните сначала, в каком месте автомобиля располагается блок замка центрального типа? Открытие и закрытие дверей осуществляется при использовании пульта дистанционного управления либо при нажатии на кнопку управления ЦЗ, попытайтесь также прислушаться, откуда раздаются звуки реле (должно быть слышно негромкое щёлканье). Если что-то вдруг произойдёт с вашим транспортным средством, на ваш мобильник сразу поступят звонки и текстовые сообщения. Обязательно воспользуйтесь полной версией сайта, зайдя в свой сервис. Приложение на смартфоне выкинет данные о текущем местоположении объекта, а также статус охранной системы ТС. Пользователь также сумеет узнать информацию за все дни, когда работала система.

Подобные реле располагаются всегда там, где находится блок ЦЗ. Внимательно взгляните на сам блок. Постарайтесь его разобрать, если сделать это будет не трудно. Изучите открывшуюся вашему взору картину, и вы сразу же обнаружите наличие одной или нескольких реле. Далее сделайте так, чтобы минус подался пробником прямиком на «ножки» реле. Сами реле эти располагаются в ЦЗ-блоке. Обычно, если попытка разобрать блок оказывается успешной, то вы заметите расположение внутри двух точек, и если вы попытаетесь подать на них минус, то произойдёт управление автомобильными дверцами. В эту область вам и представится возможность впаять сигнализационные проводки. Наличие диалогового кода может обеспечить стопроцентный уровень защиты устройства охранного типа от любых возможных способов перепрограммирования охранных систем машины. Использование узкополосного помехоустойчивого контакта является однозначным гарантом того, что сигнал будет обеспечен максимальной помехозащищённостью в условиях городской местности. В данном случае, система обладает настолько же протяжённой дистанцией действия, как и любые другие устройства подобного типа: в городской местности это расстояние обладает показателем максимальной протяжённости до трёх тысяч метров, а в обстановке прямонаправленного обзора это расстояние увеличивается до четырёх тысяч пятисот метров.

Можно ещё попытаться отыскать проводки, предназначенные для контроля центрального замка в водительской двери. Можно осуществить подачу минусов на дверные проводки.

Второй тип центрального замка

ЦЗ второго типа предназначен для управления импульсом положительным. Имеются два проводка, так же как в первом типе, которые отвечают за управление системой. Когда к ним будет проводиться плюс, то дверные замки станут выходить из блокировки или, наоборот, блокироваться. Способ осуществления поисковой функции идентичен тому, что был в описании для центрального замка первого типа (используется отрицательный управляющий импульс), однако здесь происходит всё несколько иначе: пробник должен ложиться не плюс вместо минуса.

При таком подключении к системе ЦЗ необходимо, чтобы от сигнализационного устройства к управляющим проводам ЦЗ проводились именно плюсы, а не минусы. Автоматическое управление каналом принуждает брелок к постоянной связи с главным блоком прибора охраны. Таким образом, при попытке совершить умышленное глушение радиосвязи хозяину будет отправлено сообщение о происходящей краже на мобильный телефонв реальном времени. Правильное и совершенно точное функционирование системных датчиков уклона, датчиков наклона и перемещения происходит благодаря работе модернизированного сенсора.

Наличие твердотельных реле с бесшумным переключением в рабочий период позволяют самым надёжным образом скрывать основной блок автомобильной сигнализации от преступников. Если же охранное устройство, которое находится в вашем распоряжении, имеет слаботочные отрицательные выходы для осуществления управления ЦЗ, тогда возникнет необходимость в использовании реле вспомогательного типа.

Также существует и третий тип центрального замка, у которого имеется переменная полярность. Подключение к нему происходит обычно через силовые провода. Нужно лишь сесть пробником на плюсик, отыскать провода с минусами (будет светиться лампочка у пробника), а потом осуществляете контроль над ЦЗ при помощи пульта дистанционного управления либо путём нажатия кнопки.

Подпишитесь, чтобы не пропустить ничего важного

Как установить и подключить сигнализацию в автомобиле (инструкция и схемы)

Для установки машинной противоугонной системы обязательно должна использоваться схема подключения сигнализации. Если при подсоединении элементов сигналки допускаются ошибки, это приведет к некорректной работе системы или ее отказу.

Содержание

[ Раскрыть]

[ Скрыть]

Стандарты и схемы разных производителей

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Типы систем

Схема монтажа будет иметь отличия в зависимости от разновидности охранного комплекса:

  1. Устройства без функции двусторонней связи. Такой тип систем является самым бюджетным и обычно монтируется на недорогие машины. В сигналках без обратной связи самым слабым местом является радиоканал. Если угонщик опытный, он сможет быстро взломать систему и отключить ее.
  2. Охранные комплексы с опцией двусторонней связи. Этот вариант более дорогой и он позволяет решить значительно больше различных задач. Такой тип систем наиболее популярен среди автомобилистов. Посредством опции двусторонней связи у потребителя есть возможность мониторинга статуса машины на расстоянии, передача данных производится на коммуникатор.
  3. GSM-системы с опцией GPS. Такие сигналки имеют опцию управления машиной через мобильный девайс, что делает их популярными среди потребителей. Владелец может отслеживать положение машины из любой точки мира, где есть мобильная связь. Данные о статусе авто, а также нарушении охраны передаются в виде SMS-сообщений или звонков. А некоторые операторы предоставляют возможность мониторинга с привязкой к карте посредством Сети, что позволит быстро найти машину при угоне.
  4. Спутниковые системы. Этот тип автосигнализаций является наиболее высокотехнологичным. Благодаря повышенному уровню защиты эти сигналки целесообразно использовать в дорогих машинах. Информация о статусе и другие данные поступают через спутники. Данный тип систем является наиболее надежным и дорогим по стоимости.

Большинство сигналок с обратной связью обладают опцией удаленного старта мотора, но с использованием этой функции могут возникнуть проблемы. В частности если машина оборудована заводским иммобилайзером. В условиях города диапазон действия пульта и электронного блока может составить до 1 км.

Канал Агент Угона наглядно показал, можно ли взломать и угнать машину, оснащенную спутниковой сигнализацией.

Инструменты и материалы для установки автосигнализации

Устанавливать своими руками противоугонный комплекс на авто надо после подготовки инструментария:

  1. Мультиметр либо вольтметр. Первый вариант предпочтительнее, он обладает большими возможностями. Тестер потребуется для диагностики величины напряжения, а также выявления разрывов и замыканий в проводке.
  2. Комплект отверток — с крестовым и плоским наконечником. Рекомендуется запастись и отверткой-звездочкой.
  3. Комплект торцевых гаечных ключей. Для установки большинства сигналок потребуется головка на 10.
  4. Паяльник с расходными материалами.
  5. Канцелярский ножик либо кусачки. При возможности лучше использовать специальный инструмент для зачистки электроцепей.
  6. Для демонтажа пластмассовой обивки в салоне лучше использовать специальную «монтажку». Отверткой можно повредить облицовку.
  7. Черная изолента. Цвет должен быть именно таким, это позволит замаскировать проводку. Штатно в автомобилях все электроцепи изолируются черным цветом.
  8. Пластмассовые стяжки для фиксации электроцепей и составляющих элементов сигналки.
  9. Кусок поролона.
  10. Двусторонний скотч.
  11. Потребуется схема подключения сигнализации, она идет в комплекте с инструкцией к охранному комплексу.

Порядок установки и подключения сигнализации

Процедура монтажа и подключения компонентов сигналки состоит из нескольких этапов:

  1. Установка микропроцессорного блока.
  2. Укладка электроцепей.
  3. Подключение системы к питанию.
  4. Обозначение точек подключение и подсоединение контактов.
  5. Подключение внешних световых устройств.
  6. Подключение системы к центральному замку.

Блок сигнализации

Электронный микропроцессорный блок ставится в салоне машины, место его монтажа должен знать только владелец авто. В высокотехнологичных противоугонных системах применяется несколько модулей, их лучше монтировать в различных местах. При попытке взлома и угона машины это позволит выиграть время.

Особенности монтажа устройства:

  1. Перед подключением контроллера требуется разбор декоративной облицовки в салоне. Процедура выполняется осторожно, чтобы не повредить обивку.
  2. Монтаж микропроцессорного девайса производится в скрытом месте. Есть несколько вариантов: за панелью приборов, в центральной консоли за автомагнитолой, за вещевым ящиком. Важно, чтобы при взломе злоумышленнику потребовалось время, чтобы добраться до устройства.
  3. Устройство надо качественно зафиксировать. Модуль крепится на скотч либо болтами к любой удобной поверхности. Желательно располагать его подальше от электронных приборов. Фиксация должна быть качественной, чтобы при езде устройство не вибрировало.
  4. На этапе установки модуля потребителю надо разобраться с электросхемой системы. В ней указываются нюансы подключения сигналки к цепи питания, габаритным либо поворотным огням, а также соленоидам центрального замка.

Автоэлектрик Сергей Зайцев показал все нюансы касательно монтажа микропроцессорного модуля.

Протягиваем провода

Особенности укладки электроцепей в машине:

  1. Прокладку электролиний рекомендуется выполнять в закрытых и качественно защищенных от внешних воздействий местах. Главное, чтобы на провода не воздействовали критически высокие температуры и влага. Для укладки рекомендуется использовать косу, а для фиксации на кузове применяются стяжки. Затяжка хомутов выполняется примерно в 20 см друг от друга, не больше.
  2. Независимо от типа системы, в комплектацию входят дублирующие кабеля. Концевые переключатели для багажного отсека и двери подключаются по разным электроцепям. Но эти устройства выполняют одну функцию, поэтому для подсоединения можно использовать один провод. Это позволит при появлении неисправностей быстрее выявить причину неполадки и определить поврежденный кабель.
  3. На практике штатных кабелей обычно недостаточно для подключения сигналки. Потребителю рекомендуется заранее запастись дополнительными проводами.

Подключаем к питанию

Подключение электроцепей сигналки к питанию выполняется к положительному кабелю. Для его поиска на предохранительном модуле следует найти толстый провод. Масса или отрицательный контакт подключается к кузову машины. Перед подсоединением кабеля надо зачистить и соединить между собой посредством специальных клеммников.

Производители автосигнализаций при подключении советуют потребителям брать положительный и отрицательный контакты от замка зажигания.

При необходимости можно использовать другие точки соединения. Монтаж проводов и подключение к питанию выполняется с использованием тестера. Его применение позволяет удобно и безопасно найти необходимые электроцепи и контакты.

АdekWatt рассказал об особенностях подсоединения элементов сигналки к питанию бортовой сети.

Точки подключения сигнализаций

Несмотря на различие схем, точки подключения противоугонных комплексов всегда будут одинаковыми:

  • «+» представляет собой положительную полярность, располагается в замке зажигания;
  • стартерное устройство обладает минусовой полярностью, также устанавливается в замке;
  • АСС — плюсовой выход, располагается в замке;
  • зажигание обладает плюсовой полярностью и также устанавливается в замке, на его контактной составляющей;
  • штатный центральный замок машины характеризуется минусовой полярностью, его подключение выполняется в соответствии с электросхемой противоугонного комплекса;
  • дверные замки машины обладают плюсовой полярностью, установка концевых переключателей производится по электросхеме сигналки;
  • концевые переключатели подключаются аналогично дверным замкам;
  • габаритные огни характеризуются плюсовым выходом и подключаются к выключателю габаритов, расположенном в салоне, после подсоединения контакты отмечаются в предохранительном модуле;
  • педаль тормоза оснащается плюсовой полярностью и подключается к так называемой лягушке.

Подключаем внешние световые сигналы

Во всех без исключения охранных системах индикация производится посредством лампочек, установленных в поворотных огнях. Для соединения контактов рекомендуется использовать два кабеля, каждый из которых предназначен для конкретной стороны оптики машины. Соединение должно выполняться посредством диодных элементов, это позволит предотвратить замыкание. Специалисты советуют использовать электроцепь габаритных огней, мощность этих электролиний ниже, а подсоединение потребует укладку одного провода без диодных элементов.

Подключаем к центральному замку

Современные комплексы позволяют управлять штатными ЦЗ машин. Когда соленоиды будут установлены на авто, потребителю надо разобраться с расцветкой кабелей, а также их предназначением. Для диагностики потребуется мультиметр или другой тестер.

Инструкция по поиску необходимого контакта:

  1. Тестер переводится в режим замера величины сопротивления.
  2. Отрицательный контакт устройства подключается к любому выходу, после чего потребитель нажимает на клавишу закрытия дверного замка.
  3. При нажатии кнопки владелец машины должен найти нулевое сопротивление. Затем клавиша отпускается.
  4. Поиск будет завершен, когда тестер покажет сопротивление, равное бесконечности. Так же выполняется поиск второго контактного элемента.
  5. Когда контакты найдены, с водительской стороны демонтируется декоративная облицовка порога. Выполняется поиск электроцепей, которые потребитель уже определил. К этим контактам производится подсоединение кабелей сигналки, предназначенных для открытия и закрытия дверных замков.

Фотогалерея

Как привязать брелок?

После установки составляющих компонентов комплекса производится привязка радиопередатчика или пульта. Это устройство предназначено для управления системой, поэтому привязка позволит настраивать основные функции устройства. Процедура привязки выполняется по-разному в зависимости от особенностей и модели сигнализации. Сначала микропроцессорный модуль надо перевести в аварийный режим, при котором осуществляется техническое обслуживание системы.

Активация этого режима выполняется посредством ввода специальной комбинацией клавишей Валет либо Оверрайд. В зависимости от модели и производителя эта комбинация будет разной. Перед выполнением задачи отключается охранный режим сигналки. Клавиша кликается несколько раз, после чего выполняется активация системы зажигания. О входе в режим настройки сообщат звуковые импульсы сирены или мелодичный сигнал радиоприемника.

Затем потребитель кликает по нескольким клавишам приемопередатчика, номера кнопок отмечаются в сервисном руководстве. О привязке сообщат звуковые импульсы. Пейджер привязан и микропроцессорный модуль его запомнил. Аналогично выполняется процедура настройки остальных пультов.

Михаил Автоинструктор снял ролик с полным описанием процесса перепрограммирования радиопередатчиков охранных комплексов.

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

  1. Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу. Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
  2. С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.
  3. В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку. Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
  4. При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
  5. Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
  6. Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Константин Эц сообщил обо всех моментах и показал процедуру выполнения монтажа и подключения доводчиков к электрическим стеклоподъемникам машины.

Проверка работы сигнализации и регулировка датчиков

Процедура диагностики правильности работы должна выполняться на каждом этапе установки и подключения составляющих элементов системы.

Для проверки работоспособности с помощью коммуникатора выполняется активация и отключение защитного режима. Также надо пультом произвести настройку основных опций сигналки.

Процедура регулировки контроллера чувствительности выполняется с помощью специального механизма, расположенного на корпусе устройства. Для настройки понадобится отвертка. Сам механизм вращается для определения необходимого уровня чувствительности. На корпусе датчика могут иметься стрелки, с помощью которых можно выявить оптимальный параметр.

После окончания процесса настройки включается режим защиты. Активация датчика удара может выполняться сразу после включения охраны или через одну минуту, этот момент надо уточнить в сервисном руководстве. Диагностика выполняется методом постукивания рукой по ветровому стеклу либо кузову авто. Воздействия на корпус машины должны быть разной интенсивности. Если сирена сигналки активировалась после легкого удара, то параметр чувствительности надо понизить.

 Загрузка . ..

Видео «Пример установки противоугонного комплекса»

Roman & Ko подробно рассказал о процедуре монтажа охранного комплекса и наглядно описал процесс настройки системы на примере модели Рено Симбол.

Как подключить электропривод замка двери к сигнализации

Главная » Разное » Как подключить электропривод замка двери к сигнализации

Как подключить электропривод замка двери к сигнализации

ГлавнаяВаз 2110Как подключить электропривод замка двери к сигнализации

Автомобиль – не просто средство передвижения, а необходимый атрибут современной жизни. Поэтому каждый из нас старается сделать его максимально комфортным, удобным и безопасным. Достаточное количество автолюбителей модернизируют свою машину самостоятельно. И в самом деле, нет ничего очень сложного в том, чтобы, например, подключить центральный замок к противоугонной системе. Для этого нам понадобится схема подключения электрозамков к сигнализации, набор инструментов и умелые руки.

Ремонт в специализированном сервисе

Для чего вообще вам необходима такая опция? Благодаря этой системе вы сможете управлять закрытием и открытием дверей дистанционно. Если у вас есть дети, то, например, при движении автомобиля вы сможете с нажатия одной кнопки заблокировать их двери.

Для того чтобы выполнить эту работу нам необходимо приобрести универсальный набор ЦЗ, в который по стандарту входят:

  • Главное реле управления;
  • Моторчики;
  • Провода и планки;
  • Брелоки.
Центральный замок

Из инструментов нужно подготовить: отвертки, шуруповерт, специальную изолирующую ленту, выдерживающую разные температуры, дрель со сверлами. Также приобретаем новые кнопки для крепежа обшивки дверей. Они одноразовые, так что после того как вы демонтируете старые, их уже нельзя будет использовать. И последнее – пробник. Этот прибор используется при непосредственном подключении сигнализации к блоку управления замками.

Чтобы перейти непосредственно к монтажу новой системы, демонтируем лишние элементы. К ним относятся обшивка дверей, междудверные панели и пороги. После этого, в первую очередь мы закрепляем активаторы замков на дверях. Обратите внимание на то, что моторчик с четырьмя проводами должен находиться на водительской двери.

Установленный активатор замка

Чтобы проделать дырки для монтажа движка используем дрель. Повторяем эту процедуру со всеми четырьмя дверьми. Провода пока не трогаем. Идем дальше, после того как вы удачно разместили моторчики на дверях, закрепляем блок управления. Самое подходящее для него место – левый нижний угол водительской двери. Рассчитывайте так, чтобы блок не мешал работе стеклоподъемников. Вполне возможно вам придется установить дополнительный кронштейн, чтобы расположить БУ.

Подключение проводки

В первую очередь раскидайте провода по салону, прикиньте, посмотрите, везде ли хватает длины. Помните, что электрику прокладывают в специальных гофрированных трубках, которые защитят провода от перегорания и внешнего воздействия. Также не забываем о том, что все соединения перематываются изолентой. Цвет ее стоит подбирать под провода, обычно это черный. Заранее решите, как потянете провод от правой задней двери. Можно использовать пространство под передним сиденьем.

Важно! Перед тем как переходить к соединению проводов отключите аккумулятор! Вернуть его в прежнее состояние можно будет после окончания работы с проводкой.

Схема подключения активаторов к блоку управления

Само подключение выполняем в соответствии со схемой. Провода активаторов подсоединяем к центральному реле управления. Можно выполнить проверку. Для этого возвращаем аккумулятор в прежнее состояние (только не забудьте его опять отключить во время подсоединения ЦЗ к сигнализации). Как только вы это сделаете, замки сработают автоматически. При выявлении проблем, проверьте правильность подключения на плюс и минус.

Есть еще несколько дополнений, которые можно установить к центральному замку. Например, к этой системе реально подключить багажник. Таким образом, при нажатии кнопки замок багажника тоже будет заблокирован или разблокирован. Также, для большего удобства, есть возможность вывести специальную кнопку на приборную панель, в пространство между передними сиденьями или на подлокотник на двери. Кстати, в последнем случае такие кнопки можно поставить на все двери.

Подключение сигнализации к центральному замку

Осталась последняя задача, соединить две опции (ЦЗ и сигналку). После этого центральный замок будет срабатывать с нажатия кнопки на брелоках противоугонной системы. Рассмотрим вариант, где наш электрозамок управляется положительным импульсом. Это говорит о том, что провода сигнализации мы должны соединить именно с плюсовыми проводами системы.

Схема подключения электрики

Для того чтобы определить подходящие провода используем специальный прибор – пробник. При попадании на плюсовой провод будут срабатывать замки, таким образом, мы найдем искомую пару проводов. Как и при работе с электрикой ЦЗ, все соединения перематываем изолентой. Провода прячем от посторонних глаз. Аккумулятор снова можно вернуть в первоначальное состояние и проверить работу уже двух систем. При положительном результате устанавливаем на место все панели и обшивку.

Не забывайте о том, что процесс подключения автоматических замков к сигнализации напрямую зависит от вида ваших замков. Так что перед тем как приступать к этому процессу, точно узнайте, на каких именно импульсах работает ваша система. Если вы не нашли нужных проводов в водительской двери (обычно такое случается если сначала были установлены замки, а только потом сигнализация), проверьте провода под рулевой панелью, скорее всего нужные вам находятся там.

http://youtu.be/NAcKi-WDQEw

Оценка статьи:

Загрузка...

Понравилась статья? Поделиться с друзьями:

autolocked.ru

Центральный замок - как подключить центральный замок к сигнализации

Поскольку центральный замок является одним из наиболее сложных в плане монтажа элементов системы сигнализации, работа по его установке требует много времени и терпения. Для начала, непосредственно перед подключением, необходимо выяснить точную модификацию механизма, используемого в вашем автомобиле. В данной статье мы попытаемся разобраться, чем отличаются основные виды центральных замков и изучить специфику их подключения.

Замок с минусовым импульсным механизмом

Принцип его работы достаточно прост: при подаче минуса на проводку механизма он срабатывает, отпирая или запирая дверь. Чтобы испытать его работу на практике, достаточно воспользоваться пробником, выведенным на массу. При контакте пробника с управляющим проводом, выходящим из двери, запорный механизм должен срабатывать. Следует отметить, что пробник для теста должен обладать не диодной, а обычной лампочкой, иначе его воздействия может быть не достаточно. Таким образом, отыскав контрольную проводку, проверяем ее работоспособность при закрытой двери с водительской стороны.Дальше подробно должна быть подробно изучена схема подключения центрального замка к сигнализации. Наша задача состоит в том, чтобы найти реле основного запорного блока. Для этого несколько раз открываем и закрываем двери при помощи пульта, прислушиваюсь к щелчку искомого реле. Отыскав его точное местонахождение в центральном замке, внимательно осматриваем данный элемент, есть ли возможность его разобрать. Если блок разборный не составит особого труда найти специальные выводы для подачи минусового заряда, с помощью которых можно управлять замочным механизмом. К выводам припаиваются провода системы сигнализации и, в принципе, задача подключения замка решена.В некоторых моделях авто управляющая проводка находится внутри дверной конструкции. В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Если управляющая проводка находится именно здесь, сигнализацию придется подводить внутрь двери.Подключение к центральному замку с минусовыми контактами, как не трудно догадаться, осуществляется через подвод к ним минусового напряжения. Проще всего в таком случае подключить сигнализацию со слаботочными минусовыми выходами, так как оно проводится напрямую через соединение с управляющими проводами замка. Однако если сигнализация содержит отрицательно-положительные выходы, для такого соединения потребуется дополнительный диод, отводящий минусовую часть на замок, а плюс в это время отсекается. Добавление диода крайне важно, поскольку в ином случае электроника автомобиля может выйти из строя. Для сигнализаций, оборудованных силовыми выходами, рекомендуется такая схема монтажа: НР контакты в реле подключаются к минусу, НЗ контакты игнорируются, а общие контакты соединяются с управляющей проводкой.

Аналогично с первым видом центрального замка, данное устройство также управляется через два провода, только для срабатывания в данном случае потребуется подача плюса. Поиск реле также идентичен – используем пробник с посадкой на плюс.

При наличии сигнализации со слаботочными минусовыми выходами, ее подключение к центральному замку потребует дополнительные реле. Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек – к основной проводке.Слаботочные выходы отрицательно-положительной сигнализации можно подключать непосредственно к замку с помощью диодов, отводя плюсы к его выходам и игнорируя минусы. Соблюдение полярности в данном случае также важно, ввиду опасности выхода из строя сигнализации. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка.

Наиболее сложная из распространенных схем, наиболее часто встречающаяся в автомобилях производства США. Действующая схема подключения центрального замка к сигнализации в данном случае предусматривает непосредственное соединение с силовыми проводами.

Поиск проводов также выглядит немного сложнее. Посадив пробник на плюс, начинаем искать нужный провод с минусовым зарядом. После того как лампочка загорится, запускаем замок с пульта или центральной кнопки, если лампочка потухла при срабатывании запорного механизма, и снова загорелась при повторном цикле, меняем полярность пробника и еще раз тестируем найденный проводок, включаю и выключая центральный замок с пульта. Если лампочка и на этот раз потухла и загорелась – мы нашли один из управляющих проводов, коих в системе два. По аналогии ищем второй контакт.Специфика данной системы состоит в том, что найденные кабели управляют приводом дверного механизма. Это миниатюрный моторчик, на который поочередно подается положительный и отрицательный заряд. При смене полярности входного заряда привод меняет направление своих оборотов, регулируя тем самым порядок открытия и закрытия дверей.Подключение сигнализации такого рода системе требуется особая осторожность. В процессе монтажа придется вручную разрезать силовые провода, подключая в разрыв выходы охранной системы. Несоблюдение полярности, неправильное соединение силового провода способны уничтожить достаточно дорогостоящую систему, если предохранители не сработают в нужный момент.После нахождения силовых проводов можно приступать к непосредственному монтажу. Отличия сигнализаций различных типов проявляются следующим образом:* Отрицательно-положительная система со слаботочным питанием потребует два дополнительных реле. Врезное подключение центрального замка к сигнализации будет иметь такую схему: контакты НР, размещенные на реле цепляются к плюсу, релейные контакты НЗ отводятся к проводам отпирающей клавиши центрального запорного механизма, либо непосредственно на запорный блок, общие релейные контакты должны быть подсоединены к дверным приводам. Все выходы сигнализации соединяются с любой стороной релейной катушки, другая сторона половина ножек выводится или к положительному, или к отрицательному выводу (выбор зависит от типа выходов комплектной системы – если плюсовые выход, то реле выводится на минус и наоборот).* Система, оснащенная силовыми выходами, монтируется следующим образом: выводы НР сигнализации подключаются к плюсу, контакты НЗ соотвественно к проводам клавиши управления замком либо непосредственно к блоку замка, общие контакты должны питать дверные электроприводы.В тех случаях, когда конструкция центрального замка не поддается разборке, необходимо отыскать провода, ведущие от него к управляющим приводам и подсоединиться к ним по той же схеме, что и к центральному замку со сменной полярностью. Такой подход упрощает задачу монтажа сигнализации, когда вывод положительных/отрицательных зарядов на провода управления не дает результата. Подобные замочные блоки встречаются на автомобилях Honda, ВАЗах с заводскими запорными механизмами и Chevrolet Niva.Для автомобилей, в которых отсутствуют собственный центральный замок, существует возможность установки некомплектных механизмов. Их подключение проводится по аналогичной схеме, что и приведенный выше вариант с небольшим отличием – релейные контакты НЗ выводятся в данном случае на минус. Такой подход даже проще, поскольку врезка в уже существующую проводку, перед тем как подключить сигнализацию к центральному замку, не потребуется, соответственно, общие релейные контакты могут выводиться сразу на электроприводы.

Замок вакуумного типа

Такие устройства чаще всего встречаются в продукции немецкого автопрома. Их ключевое отличие состоит в том, что управлением замочным блоком осуществляется по одному проводу: если в нем плюс, дверь открывается, а если минус – закрывается. Данный провод можно найти либо возле компрессора в багажном отделении, либо он отходит от кнопки включения замка.

Перед тем как подключить центральный замок к сигнализации, по аналогии с предыдущим типом замка, нужно врезаться в контрольный провод. Дополнительный тест: во врезку со стороны компрессора при помощи пробника подайте сначала плюс, затем минус. Дверь должна совершить цикл открытия/закрытия.* Охранная система, оснащаемая силовыми реле, подключается к вакуумному замку по следующей схеме: релейный контакт НР для открытия дверей выводится к плюсу, контакт НР для закрытия выводится на массу, релейный контакт НЗ для открытия внедряется в проводной разрыв, релейный контакт НЗ закрытия дверей соединяется с общим контактом реле закрытия. Также общий контакт реле закрытия внедряется в проводной разрыв со стороны компрессора.* Слаботочная система с минусовыми выходами подключается точно также через переходное реле. Выходы системы соединяются с одной группой контактов реле, другая сторона полностью выводится на плюс.* Схема подключения слаботочной сигнализации с плюсовыми выходами точно такая же, только половина релейных контактов выводятся на минус.

emex52.ru

Замок с сигнализацией можно соединить напрямую

Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Схема для Mongoose 3D

Обращаем внимание на то, как должен вести себя микропереключатель:

  1. Когда «заперто» полностью, массы на проводе нет;
  2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

Актуатор с микропереключателем, устройство

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Скриншот руководства Mongoose 3D

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Разбор и ремонт актуатора Priora

Оценка статьи:

Загрузка...

autolocked.ru

Подключение автосигнализации к центральному замку

Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля!!!

Как правило, подключение к центральному замку является самой сложной и долгой задачей при установке сигнализации. Для подключения к центральному замку нужно знать - какой именно тип центрального замка стоит на Вашем авто. Типов этих не так уж и много.

1-ый тип: центральный замок, управляемый отрицательным импульсом

Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком). При попадании на нужный провод двери закроются или откроются. Вот они - нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери. Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте - закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка. Посмотрите, что представляет собой этот блок? Если его не сложно разобрать - разберите. Видите - там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле. В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.

Ещё одно место поиска проводов, управляющих центральным замком - дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя). Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды - минус идёт на провода центрального замка, плюс - не идет. Это важно - иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

2-й тип: центральный замок, управляемый положительным импульсом

Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.

Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле - на плюс, вторая сторона катушек к проводам от автосигнализации.

Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды - плюсы идут на провода центрального замка, минусы - нет. Это важно - иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом - моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность - моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители). Поэтому - осторожность и семь раз отмерь, проверь, подумай - потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные - то на плюс, если положительные - то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 - переменная полярность)

Поиск центрального замка (силовые провода)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо - Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Ещё один тип центрального замка, 4-ый: вакуумный

Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.

Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс - на этом же проводе должна появиться масса при закрытии. Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации. Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться.

Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.

Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.

Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.

Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.

Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.

И ещё: (это чисто наше мнение) впаяться куда-нибудь для управления центральным замком - это последнее, если уже нет других выходов. Лучше постараться всё сделать вне блоков с помощью реле, диодов, транзисторов и т.п.

В крайнем случае, есть же такие модули согласования, которые позволяют подключить сигнализацию к автомобилю через CAN - шину! Используйте их.

autosiga.ru

Центральный замок подключение | Автоэлектрик

Как правило, подключение к центральному замку является самой сложной и долгой задачей при установке сигнализации. Для подключения к центральному замку нужно знать - какой именно тип центрального замка стоит на Вашем авто. Типов этих не так уж и много.

1-ый тип: центральный замок, управляемый отрицательным импульсом. Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком).При попадании на нужный провод двери закроются или откроются. Вот они - нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери. Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Рассмотрим схему подключения сигнализации к центральному замку. Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте - закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка. Посмотрите, что представляет собой этот блок? Если его не сложно разобрать - разберите. Видите - там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле. В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.

Ещё одно место поиска проводов, управляющих центральным замком - дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя). Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.

Как Вы уже поняли, в данном нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника. Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды - минус идёт на провода центрального замка, плюс - не идет. Это важно - иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

2-й тип: центральный замок, управляемый положительным импульсом. Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы. Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле - на плюс, вторая сторона катушек к проводам от автосигнализации. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды - плюсы идут на провода центрального замка, минусы - нет. Это важно - иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.

3-ий тип: центральный замок с переменной полярностью. Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом - моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность - моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители). Поэтому - осторожность и семь раз отмерь, проверь, подумай - потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода.Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные - то на плюс, если положительные - то на минус). Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо - Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Ещё один тип центрального замка, 4-ый: вакуумный. Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком. Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс - на этом же проводе должна появиться масса при закрытии. Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации. Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться. Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора. Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс. Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центральныого замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.

Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.

Схемы подключения к центральному замку.
Подключение к центральному замку, управляющемуся плюсом
Подключение к дополнительным электроприводам
Подключение к силовым проводам электроприводов
Подключение к пневматическому центральному замку

источник - http://autosiga.ru/

www.elektrik-avto.ru

Схема подключения электрозамка багажника своими руками

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика. Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали.

Удаленное управление багажником
Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

  • Активатор;
  • Клемму;
  • Провода;
  • Реле.

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Набор устройства
Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Процесс установки устройства

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения. Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание. И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Схема подключения электрики
Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Подключение электрики к ЦЗ

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

Возможный вариант расположения кнопки
Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

Бесшумные замки

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Центральный замок багажника – установка и подключение

Оценка статьи:

Загрузка...

Понравилась статья? Поделиться с друзьями:

autolocked.ru

Как правильно подключить сигнализацию к центральному замку машины

Подключение сигнализации к центральному замку занимает часть времени. Подключение автосигнализации к центральному замку (ЦЗ) выглядит непросто. Если известен тип замка на автомобиле, трудности отсутствуют. В статье ниже, опишем подключение сигнализаций к ЦЗ, различных исполнений.

Подготовка к подключению автосигнализации к центральному замку

Подключение сигнализации требует изучения: штатных запирающих устройств, устанавливаемых. Центральный замок машины – система электромеханического принципа действия. Электронная защита машины от угона и центральный замок требуют слаженной работы. ЦЗ в сборе состоит из узлов:

  1. Управляющего модуля, отвечающего за синхронное срабатывание всех замков, предусмотренными разъемами подсоединяются к электронной защите машины от угона.
  2. Кнопок, датчиков, подключения сигнализации к ЦЗ.
  3. Приводов ЦЗ –  выпускаются в электро и пневмоисполнении. Автосигнализация чаще подсоединяется к электрозамкам с электроприводом.

Подключение электронной защиты к центральному замку машины исполняется с предварительным поиском точек доступа. Найти точки доступа по силам только специалисту, разбирающемуся в электротехнике. Точки указываются в схемах: инструкций по установке автосигнализаций; автомобилей.

На легковом автотранспорте управляющие модули, с точками подключения защиты автомобиля, размещаются в отведенных для них местах. Автосигнализации подсоединяются к ЦЗ через коммутирующий блок проводки салона. Разные марки имеют свои места расположения, но спецам они известны.

Распространено размещение блоков в нижней части передней панели. На старых марках автотранспорта располагаются слева от рулевой колонки. На новых российских моделях блоки располагают справа относительно педали газа.

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

  • Положительными импульсами.
  • Отрицательными импульсами.
  • Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

  • (А) употребляется, когда ЦЗ управляется электронным модулем.
  • (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

  • Силовыми кнопками;
  • Управляющим модулем центрального замка;
  • Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Множество автосигнализаций подключаются к центральным замкам. Современные сигнализации безразличны, какие приводы используются в замках. ЦЗ управляются положительными, отрицательными импульсами, а также переменной полярности, передаваемые автосигнализацией.

Схема подключения электрозамков к автосигнализации с описанием монтажа ЦЗ

Автомобиль – не просто средство передвижения, а необходимый атрибут современной жизни. Поэтому каждый из нас старается сделать его максимально комфортным, удобным и безопасным. Достаточное количество автолюбителей модернизируют свою машину самостоятельно. И в самом деле, нет ничего очень сложного в том, чтобы, например, подключить центральный замок к противоугонной системе. Для этого нам понадобится схема подключения электрозамков к сигнализации, набор инструментов и умелые руки.

Ремонт в специализированном сервисе

Для чего вообще вам необходима такая опция? Благодаря этой системе вы сможете управлять закрытием и открытием дверей дистанционно. Если у вас есть дети, то, например, при движении автомобиля вы сможете с нажатия одной кнопки заблокировать их двери.

Подготовка к установке электрозамков

Для того чтобы выполнить эту работу нам необходимо приобрести универсальный набор ЦЗ, в который по стандарту входят:

  • Главное реле управления;
  • Моторчики;
  • Провода и планки;
  • Брелоки.

Центральный замок

Из инструментов нужно подготовить: отвертки, шуруповерт, специальную изолирующую ленту, выдерживающую разные температуры, дрель со сверлами. Также приобретаем новые кнопки для крепежа обшивки дверей. Они одноразовые, так что после того как вы демонтируете старые, их уже нельзя будет использовать. И последнее – пробник. Этот прибор используется при непосредственном подключении сигнализации к блоку управления замками.

Самостоятельная установка ЦЗ

Чтобы перейти непосредственно к монтажу новой системы, демонтируем лишние элементы. К ним относятся обшивка дверей, междудверные панели и пороги. После этого, в первую очередь мы закрепляем активаторы замков на дверях. Обратите внимание на то, что моторчик с четырьмя проводами должен находиться на водительской двери.

Установленный активатор замка

Чтобы проделать дырки для монтажа движка используем дрель. Повторяем эту процедуру со всеми четырьмя дверьми. Провода пока не трогаем. Идем дальше, после того как вы удачно разместили моторчики на дверях, закрепляем блок управления. Самое подходящее для него место – левый нижний угол водительской двери. Рассчитывайте так, чтобы блок не мешал работе стеклоподъемников. Вполне возможно вам придется установить дополнительный кронштейн, чтобы расположить БУ.

Подключение проводки

В первую очередь раскидайте провода по салону, прикиньте, посмотрите, везде ли хватает длины. Помните, что электрику прокладывают в специальных гофрированных трубках, которые защитят провода от перегорания и внешнего воздействия. Также не забываем о том, что все соединения перематываются изолентой. Цвет ее стоит подбирать под провода, обычно это черный. Заранее решите, как потянете провод от правой задней двери. Можно использовать пространство под передним сиденьем.

Важно! Перед тем как переходить к соединению проводов отключите аккумулятор! Вернуть его в прежнее состояние можно будет после окончания работы с проводкой.

Схема подключения активаторов к блоку управления

Само подключение выполняем в соответствии со схемой. Провода активаторов подсоединяем к центральному реле управления. Можно выполнить проверку. Для этого возвращаем аккумулятор в прежнее состояние (только не забудьте его опять отключить во время подсоединения ЦЗ к сигнализации). Как только вы это сделаете, замки сработают автоматически. При выявлении проблем, проверьте правильность подключения на плюс и минус.

Есть еще несколько дополнений, которые можно установить к центральному замку. Например, к этой системе реально подключить багажник. Таким образом, при нажатии кнопки замок багажника тоже будет заблокирован или разблокирован. Также, для большего удобства, есть возможность вывести специальную кнопку на приборную панель, в пространство между передними сиденьями или на подлокотник на двери. Кстати, в последнем случае такие кнопки можно поставить на все двери.

Подключение сигнализации к центральному замку

Осталась последняя задача, соединить две опции (ЦЗ и сигналку). После этого центральный замок будет срабатывать с нажатия кнопки на брелоках противоугонной системы. Рассмотрим вариант, где наш электрозамок управляется положительным импульсом. Это говорит о том, что провода сигнализации мы должны соединить именно с плюсовыми проводами системы.

Схема подключения электрики

Для того чтобы определить подходящие провода используем специальный прибор – пробник. При попадании на плюсовой провод будут срабатывать замки, таким образом, мы найдем искомую пару проводов. Как и при работе с электрикой ЦЗ, все соединения перематываем изолентой. Провода прячем от посторонних глаз. Аккумулятор снова можно вернуть в первоначальное состояние и проверить работу уже двух систем. При положительном результате устанавливаем на место все панели и обшивку.

Не забывайте о том, что процесс подключения автоматических замков к сигнализации напрямую зависит от вида ваших замков. Так что перед тем как приступать к этому процессу, точно узнайте, на каких именно импульсах работает ваша система. Если вы не нашли нужных проводов в водительской двери (обычно такое случается если сначала были установлены замки, а только потом сигнализация), проверьте провода под рулевой панелью, скорее всего нужные вам находятся там.

Самостоятельный монтаж центрального замка

Подключение сигнализации к ЦЗ без потери брелка + автозапуск. — Mitsubishi Dingo, 1.5 л., 2000 года на DRIVE2

Пост должен был появиться еще 4 года назад, но что- то пошло не так))))Итак, сегодня поговорим о подключении сигнализации.

1) Автозапуск.Ну это было самое простое) Прозвонил фишку ключа и готово) Далее по мануалу к сигнализации) Единственный момент- нормальный провод 12В на линию автозапуска сигнализации. Не тоньше, чем провод, идущий на ключ. Иначе будут проблемы с запуском авто.

Чтобы не мучаться- распиновку в студию:

Ну и раз делать автозапуск- дак делать по уму! Включаем определение запущенного двигателя по тахометру. Так сигналка будет крутить движок, пока тот не запустится, но не более 3 секунд.Тогда я подключал сигналку к проводу, который приходит с датчика на двигателе. За 4 года я поумнел и после внедрения в авто панели приборов с тахометром теперь знаю пин на блоке управления.

Тонкий бело- оранжевый провод, который врезан в фишку и есть нужный пин на тахометр в приборку. К этому пину и подключаем провод сигналки.

2) Центральный замок.Вся драма началась на том моменте, когда я вскрыл обшивку двери. Ээээ, а как подключать то? Режим работы цз в машине хитрожопый. В мануале сигналки все схемы подключения ЦЗ не те. Поключение к соленойду не катит. Можно было врезаться в проводку принудительно, но мы теряем управление машиной со штатного брелка, так как ЦЗ фактически не будет работать, как и перестанет автоматически гаснуть свет в салоне при закрытии авто. Короче попадос. На третьи сутки жесткого секса я, наконец, всё понял, нашел схему проводки со стороны сигналки, поколдовал часик и вуаля!

Для подключения сигнализации к центральному замку надо будет использовать переключатель открывания\закрывания водительской двери. Переключалель замыкает один из проводов на массу. Замыкает и оставляет замыкание в одном из положений. Чтобы сигналка смогла управлять замками, нужно будет разрывать контакт массы на время открытия\закрытия, иначе ничего не выйдет) Схема включения сигнализации будет такая:

Теперь надо разобрать водительскую дверь. Массы в двери обьединяются в один провод. Чёрным цветом обозначены провода в двери. Круглешком место соединения. Нам нужен самый тонкий чёрный проводок.

Отсоединяем его от места схождения масс и удлинняем другим проводом. Провод протягиваем по ходу штатных проводов через резинку в салон (Иначе оборвёте его стеклом)Далее нас интересуют два провода в блоке ETACS. Он расположен за блоком предохранителей. Снимаем обшивку под рулём.Пояснение:1) Здесь расположены колодки.

2) Место фиксации блока. Залазим рукой над трубой и нащупываем край блока. Считаем вторую лапку с конца, нажимаем её, снимаем блок внутрь и вытаскиваем.

Нам нужен разьём под номером 2 на картинке:

Отрезаем изоляцию на розовом и оранжевом проводе в колодке и подключаем сигналку согдасно схеме. Оранжевый- закрытие, розовый- открытие.

Массу, протянутую от активатора подключить к входу сигнализации, выход от сигнализации замкнуть на корпус кузова.

Теперь работает как штатный ключ, так и сигналка. А так же при закрытии с сигналки свет в салоне сразу тухнет =) Я молодец =)

подключение центрального замка к сигнализации — Лада 2114, 1.5 л., 2006 года на DRIVE2

решил я сделать центральный замок, блок центрального замка уже был установлен, но не был подключен соответственно колодки с проводами не было, всем управляла сигнализация, активатор был 2х проводной, но подходило к нему 5 проводов, красный, жёлтый, голубой, черный и коричневый, соответственно я его заменил на 5-ти проводной.Теперь к установке.Находим блок сигнализации, к нему подключена колодка проводов, на ней ищем провода, в моём случае были такие:

открытие

красный/черный нормально разомкнутый контактголубой/красный общий контактголубой/жёлтый нормально замкнутый контакт

закрытие

красный/жёлтый нормально разомкнутый контактсерый/красный общий контактсерый/жёлтый нормально замкнутый контакт

серый/желтый и голубой/жёлтый идут на массу, их разъединяем, изолируем, они не куда не должны идти, их обязательно разъединить.красный/жёлтый (НО) обрезаем или отсоединяем от провода с каким он соединен у меня был соединён с розовым, и цепляем на массу.красный/чёрный ведём на массу или можно соединить с проводом красный/жёлтый который тоже идет на массу.серый/красный и голубой/красный отсоединяем или обрезаем от проводов с какими они соединены, это жёлтый и красный с активатора, и их соединяем с проводами от активатора серый/красный с проводом на запирание, голубой/красный на отпирание потом цепляем на блок центрального замка на 5 и 7 контакты.красный провод цепляем в контакт 3жёлтый провод цепляем в контакт 4на 1 контакт цепляем розовый провод +12 или можно вывести другой провод +12 с предохранителем на 8Ана 2 контакт выводим провод на массу.Если сигнализация настроена на закрытие/открытие при включении/отключении зажигания то нужно найти чёрный провод отходящий от колодки сигнализации, присоединить к нему провод и вести на массу.

пользовался схемами

спасибо за помощь igloo123

Цена вопроса: 200 ₽

Пособие по самостоятельной установке сигнализации — Mazda 323, 1.6 л., 1993 года на DRIVE2

просто в помощь тем кто хочет делать сам и не хочет платить другим за то что элементарно сделать самому

сделал это сам буквально сразу как купил маську (т.е больше года назад).досталась она без оной. вернее…с ошметками непонятных проводы в подкапотке (как потом разобрался.с реле блокировки неподключенному уже ни к чему и связкой проводов под приборкой и тд).в общем…кто то из прежних хозяев решил оставить ее себе) так же имевшиеся уже давно не родные активаторы на дверях.тоже не работали))само пособие уже выкладывал на родном форуме) засвечусь и здесь)) может кому поможет 😉

итак

Были приобретеныЦентральный замок MaXuS YR-301-4D-Комплект центрального замка на 4-ре двери, (один 5-ти и три 2-х проводных привода центральных замка), полная комплектация для установкии комплект сигнализации Sheriff APS-35PRO

имевшийся на борту активаторы вследствии того что были безбожно мертвы были просто демонтированы, на их место были установлены новые из приобретенного комплектав водительской двери привод 5-ти проводной)в остальные двери.двухпроводные)(подключение их я думаю ни у кого не вызовет затруднений, все по цветам — единственный нюанс-задние двери.расположение работы привода -внутрь двери или наружу, если расположение внутрь то прийдется провода подключить наоборот (синий с зеленым, зеленый с синим) вот такпри расположении наружу, все без измененийсам блок управления располагаем в любом удобном месте, я разместил на месте где находился старый неработавший блок управления приводами.(в районе вентилятора печки)в принципе от блока управления ЦЗ можно было отказаться так как сигнализация имеет на своем борту свое силовое реле управления приводами, но я решил его оставить, тем более что сам блок управления подразумевает подключение к нему для управления сигнализации, но об этом позднеепереходим к установке сигнализации(для удобства установки и проводки проводов были демонтированы все пластиковые детали ниже торпеды и центральной консолиосновной блок сигнализации установил в центральной консоли за металлической пластиной стянут имевшимися в комплекте пластиковыми стяжкамисхема подробной установки прилагается *на моментах установки датчика удара и сервисной кнопки Valet, сирены в подкапотном пространстве, проводки пары кабелей через перегородку моторного отсека(зеленого для устанавливаемого концевика капота и бело-черного для питания сирены) подключения закольцованого провода красный с красный\белая полоса (+12) к красному проводу питания (12В) находящимся в центральной консоли, тонкого провода антенны от блока управления и черного провода массы закрепленной в любом удобном месте к кузову -останавливаться не буду, думаю затруднений не возникнет остановлюсь лишь на нескольких моментах, подключение габаритов (аварийки) для подключения габаритов два провода (белого цвета от блока управления сигнализации по которым подаются импульсные сигналы можно запитать в кнопку включения аварийки (используются провода красный с белый полосой и красный с черной полосой) НО так как обычно для этих целей используют огни поворотников то их можно запитать в месте где находится реле поворотов (провода зеленый с белой полосой, зеленый с черной полосой) найти их можно в разъеме к реле поворотов или с обратной стороны консоли где расположены предохранители (разъемы JB-07, JB-04)

концевики дверей ( в нашей маське они минусовые, завязаны на массе кузова ( для подключений их используется коричневый провод от блока управления сигнализацией, запитан он в разъеме слева от блока предохранителей к красному с белой полосой проводу)концевик капота (размещение)к нему протянут зеленый провод от блока управления через перегородку моторного отсека— провод АСС при зажигании — черный с белой полосой ( на нем появляются 12В при переводе ключа в замке зажигания в положение зажигание — подключение блока ЦЗ к блоку сигнализации (у нас ЦЗ с отрицательным триггером получается) — оранжевый и синий провод с белой полосой от колодки реле блока управления сигнализцией -подключаем к массе (кузову), желтый провод от колодки реле блока управления сигнализации к короткому белому из блока управления ЦЗ, белый от колодки реле блока управления сигнализации к короткому коричневому блока управления ЦЗ

вот в принципе и все

решать конечно вам.:)

Page 2

просто в помощь тем кто хочет делать сам и не хочет платить другим за то что элементарно сделать самому

сделал это сам буквально сразу как купил маську (т.е больше года назад).досталась она без оной. вернее…с ошметками непонятных проводы в подкапотке (как потом разобрался.с реле блокировки неподключенному уже ни к чему и связкой проводов под приборкой и тд).в общем…кто то из прежних хозяев решил оставить ее себе) так же имевшиеся уже давно не родные активаторы на дверях.тоже не работали))само пособие уже выкладывал на родном форуме) засвечусь и здесь)) может кому поможет 😉

итак

Были приобретеныЦентральный замок MaXuS YR-301-4D-Комплект центрального замка на 4-ре двери, (один 5-ти и три 2-х проводных привода центральных замка), полная комплектация для установкии комплект сигнализации Sheriff APS-35PRO

имевшийся на борту активаторы вследствии того что были безбожно мертвы были просто демонтированы, на их место были установлены новые из приобретенного комплектав водительской двери привод 5-ти проводной)в остальные двери.двухпроводные)(подключение их я думаю ни у кого не вызовет затруднений, все по цветам — единственный нюанс-задние двери.расположение работы привода -внутрь двери или наружу, если расположение внутрь то прийдется провода подключить наоборот (синий с зеленым, зеленый с синим) вот такпри расположении наружу, все без измененийсам блок управления располагаем в любом удобном месте, я разместил на месте где находился старый неработавший блок управления приводами.(в районе вентилятора печки)в принципе от блока управления ЦЗ можно было отказаться так как сигнализация имеет на своем борту свое силовое реле управления приводами, но я решил его оставить, тем более что сам блок управления подразумевает подключение к нему для управления сигнализации, но об этом позднеепереходим к установке сигнализации(для удобства установки и проводки проводов были демонтированы все пластиковые детали ниже торпеды и центральной консолиосновной блок сигнализации установил в центральной консоли за металлической пластиной стянут имевшимися в комплекте пластиковыми стяжкамисхема подробной установки прилагается *на моментах установки датчика удара и сервисной кнопки Valet, сирены в подкапотном пространстве, проводки пары кабелей через перегородку моторного отсека(зеленого для устанавливаемого концевика капота и бело-черного для питания сирены) подключения закольцованого провода красный с красный\белая полоса (+12) к красному проводу питания (12В) находящимся в центральной консоли, тонкого провода антенны от блока управления и черного провода массы закрепленной в любом удобном месте к кузову -останавливаться не буду, думаю затруднений не возникнет остановлюсь лишь на нескольких моментах, подключение габаритов (аварийки) для подключения габаритов два провода (белого цвета от блока управления сигнализации по которым подаются импульсные сигналы можно запитать в кнопку включения аварийки (используются провода красный с белый полосой и красный с черной полосой) НО так как обычно для этих целей используют огни поворотников то их можно запитать в месте где находится реле поворотов (провода зеленый с белой полосой, зеленый с черной полосой) найти их можно в разъеме к реле поворотов или с обратной стороны консоли где расположены предохранители (разъемы JB-07, JB-04)

концевики дверей ( в нашей маське они минусовые, завязаны на массе кузова ( для подключений их используется коричневый провод от блока управления сигнализацией, запитан он в разъеме слева от блока предохранителей к красному с белой полосой проводу)концевик капота (размещение)к нему протянут зеленый провод от блока управления через перегородку моторного отсека— провод АСС при зажигании — черный с белой полосой ( на нем появляются 12В при переводе ключа в замке зажигания в положение зажигание — подключение блока ЦЗ к блоку сигнализации (у нас ЦЗ с отрицательным триггером получается) — оранжевый и синий провод с белой полосой от колодки реле блока управления сигнализцией -подключаем к массе (кузову), желтый провод от колодки реле блока управления сигнализации к короткому белому из блока управления ЦЗ, белый от колодки реле блока управления сигнализации к короткому коричневому блока управления ЦЗ

вот в принципе и все

решать конечно вам.:)

Как установить автосигнализацию с центральным замком

Чаще всего автовладельцы считают свои машины частью своей семьи. Для некоторых автолюбителей их любимые поездки могут даже привлечь больше внимания, чем их подруги. Таким образом, многие автовладельцы делают все возможное, чтобы защитить свои автомобили.

В то время как большинство современных автомобилей сегодня уже оснащены сигнализацией и центральным замком. Однако другие модели, в том числе старые автомобили, этого не делают.Таким образом, многие устанавливают послепродажные средства устрашения, такие как сигнализация. Отметим, что рекомендуется автосигнализация плюс с центральным замком. Но как установить автосигнализацию с центральным замком ?

Ага, в вашем драгоценном классическом автомобиле наверняка нет центрального замка

I. Как установить автосигнализацию с центральным замком

Хотя на Филиппинах есть много магазинов, которые могут сделать это за вас, некоторые из вас могут захотеть сделать это самостоятельно.В конце концов, работа над собственным автомобилем поможет вам лучше узнать его. Кроме того, вы сэкономите немного денег. Но перед тем, как приступить к установке, вам нужно учесть некоторые моменты.

II. Выбор совместимой сигнализации и центрального замка

С автосигнализацией теперь проще. Это потому, что доступно множество универсальных автосигнализаций для вторичного рынка. Одним из рекомендуемых продуктов является автомобильная сигнализация Cobra Omega, которая в настоящее время доступна на местном уровне по цене около 4700 песо.В качестве более дешевой альтернативы есть также автомобильная сигнализация EXAD по цене 899 филиппинских песо и автомобильная сигнализация Giordon GT по цене 1399 песо.

Автосигнализация Cobra Omega

Для вашей системы центрального замка он обычно поставляется как отдельный комплект от автомобильной сигнализации. Они будут варьироваться от дешевых по цене 372 песо до 2000 песо и выше. Обратите внимание, что мы рекомендуем покупать качественные, например, от Cobra. Вы же ведь не хотите, чтобы центральный замок работал со сбоями, пока вы находитесь в машине?

Если у вас есть деньги, вы можете приобрести автомобильную сигнализацию и комплекты центрального замка.Они варьируются от 2400 песо и выше.

>>> По теме: Автосигнализация на Филиппинах: руководство по установке, как это работает, как остановить и что купить

III. Пошаговая инструкция по установке автосигнализации и центрального замка

Как установить автосигнализацию

1. Сначала прочтите инструкцию, прилагаемую к автосигнализации.

2. Откройте капот автомобиля и отсоедините аккумулятор. Помните безопасность прежде всего.Убедитесь, что зажигание выключено, и сначала снимите отрицательную клемму.

3. Подготовьте материалы. К ним относятся стяжки, нож для резки или зачистки проводов, ручная дрель, изолента и сама автомобильная сигнализация.

4. Выберите место для установки динамика / сирены автосигнализации. Для этого мы рекомендуем металлическую поверхность с большим пространством. Кроме того, убедитесь, что он находится на расстоянии не менее восемнадцати дюймов от горячих частей двигателя, таких как выпускной коллектор. И, наконец, убедитесь, что сирена направлена ​​вниз, чтобы предотвратить повреждение водой.Хотя многие сирены для автосигнализации в настоящее время также являются водонепроницаемыми, их безопасность всегда окупается.

Вот пример правильно установленной сирены автосигнализации

5. Провода для сирены автосигнализации необходимо проложить внутрь автомобиля. Таким образом, вам нужно будет найти уже существующий проход через брандмауэр. Если такой возможности нет, просверлите отверстие в одной из более мягких частей брандмауэра. Перед сверлением будьте осторожны, чтобы не повредить другие компоненты с другой стороны брандмауэра.Кроме того, отверстие может вызвать коррозию самого брандмауэра.

6. Теперь вы можете подключить сигнализацию к электросети автомобиля. Для этого обратитесь к руководству по эксплуатации автосигнализации, поскольку оно обычно сопровождается схемой.

Обратите внимание, что некоторые автосигнализации будут иметь свои «компьютерные» блоки. Однако более дешевые должны быть подключены к блоку управления двигателем (ЭБУ) автомобиля, чтобы он мог получить доступ к датчикам двери и окна автомобиля. Обычно ЭБУ находится за перчаточным ящиком или под приборной панелью со стороны водителя.Чтобы сэкономить время, обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать его местонахождение.

В большинстве современных автомобилей блоки управления двигателем установлены под приборной панелью

7. Если автомобильная сигнализация поставлялась с дополнительными датчиками, обратитесь к руководству по эксплуатации автосигнализации. Кроме того, некоторые автосигнализации будут оснащены светодиодной подсветкой. Это укажет, активен сигнал тревоги или нет. Для этого мы рекомендуем установить его где-нибудь вокруг приборной панели.

8. Затем подключите аккумулятор и активируйте автомобильную сигнализацию.Обычно автомобильная сигнализация оснащена кнопкой, позволяющей активировать сигнализацию. Если нет, попробуйте открыть запертую дверь машины.

9. Если вы уверены, что это работает, упакуйте проводку с помощью стяжек.

Не забудьте проверить эту новую автосигнализацию

>>> По теме: 3 эффективных способа повышения безопасности вашего автомобиля

Как установить центральный замок

1. Выполните шаги с первого по третий, указанные выше.

2. Осторожно снимите дверные панели автомобиля.

3. Обычно оптимальное положение приводов указывается в руководстве по системе центрального замка. Убедитесь, что привод не блокирует другие движущиеся части двери автомобиля, например окна. И, наконец, убедитесь, что привод движется параллельно запорному болту двери. В противном случае привод не сможет сдвинуть дверной замок.

Привод замка двери автомобиля

4.Чтобы установить привод, просверлите отверстие 3/16 дюйма. Подсоедините прилагаемый соединительный элемент или ведомый стержень между рычагом привода и болтом дверного замка.

5. После установки приводов, теперь можно устанавливать его проводку. Для этого обратитесь к руководству по центральному замку. Однако обычно в комплект центрального замка входит несколько проводов с цветовой кодировкой, связанных в жгут проводов. Таким образом, вы должны соединить провода от привода с проводами того же цвета на приводе.

Некоторые комплекты центрального замка также имеют черный или коричневый провод. Обычно это заземляющий провод, и он должен быть прикреплен к металлической поверхности. Другой провод, обычно красного цвета, подключается к 12-вольтовому источнику питания, которым является автомобильный аккумулятор. Наконец, убедитесь, что какой-либо механизм двери, включая привод, не пережимает провода.

>>> По теме: Как безопасно установить автомобильный аккумулятор

Схема подключения типовой системы центрального замка автомобиля

6.Установить блок управления центральным замком. Обычно это коробка с разноцветными выходными проводами. Определите соответствующие пары для выхода блокировки и выхода разблокировки и где их подключить.

7. Наконец, вы можете протестировать центральный замок. Для этого встаньте рядом с автомобилем и просто нажмите кнопку блокировки и разблокировки на прилагаемом пульте дистанционного управления.

IV. Как установить автосигнализацию с центральным замком: Итог

Помните, что системы центрального запирания дверей бывают разных типов.У каждого из них будут разные реле и цепи дверного замка. Разные автомобили также будут иметь разные схемы. Подводя итог, можно сказать, что установка центрального замка автомобиля, несомненно, сложна. Поэтому, если вы новичок в ремонте своего автомобиля, мы рекомендуем профессионально установить центральную систему запирания дверей.

А вот с автомобильной сигнализацией справиться немного проще, поскольку в ней нет движущихся частей. В конце концов, он только издает громкие звуки. Обратите внимание, что разные автомобильные сигнализации могут иметь разные схемы подключения.Опять же, для этого лучше обратиться к профессионалу.

>>> По теме: [Руководство Philkotse] 6 советов по электромонтажу автомобилей своими руками, которые вам обязательно нужно знать

Ага, установка центрального замка немного сложна

Конечно, вы можете сэкономить немного денег, но неисправная автосигнализация, которая постоянно кричит, особенно раздражает вас и ваших соседей.

Еще страшнее неисправность центрального замка дверей.Только представьте, что вы закрываетесь от машины перед тем, как пойти на работу. Или, что еще хуже, неправильно установленная система центрального замка может даже превратить вашу машину в тюрьму.

Подводя итог, рекомендуем нанять профессионала для установки автосигнализации с центральным замком и системы . Но если вы знакомы с автомобильными электрическими системами, то непременно сделайте это сами.

Для получения дополнительных руководств по обслуживанию автомобилей продолжайте читать здесь, на Philkotse.com .

% PDF-1.4 % 1285 0 объект> эндобдж xref 1285 342 0000000016 00000 н. 0000008072 00000 н. 0000007136 00000 н. 0000008160 00000 н. 0000008361 00000 п. 0000013145 00000 п. 0000013392 00000 п. 0000013470 00000 п. 0000013729 00000 п. 0000013986 00000 п. 0000014250 00000 п. 0000014491 00000 п. 0000014529 00000 п. 0000015074 00000 п. 0000015608 00000 п. 0000016084 00000 п. 0000016575 00000 п. 0000017114 00000 п. 0000019007 00000 п. 0000020787 00000 п. 0000021816 00000 п. 0000022741 00000 п. 0000023823 00000 п. 0000025551 00000 п. 0000027290 00000 н. 0000035042 00000 п. 0000036801 00000 п. 0000045832 00000 п. 0000054508 00000 п. 0000063868 00000 п. 0000066539 00000 п. 0000071322 00000 п. 0000071481 00000 п. 0000071653 00000 п. 0000071834 00000 п. 0000072021 00000 п. 0000072208 00000 п. 0000072389 00000 п. 0000072570 00000 п. 0000072750 00000 п. 0000072930 00000 п. 0000073109 00000 п. 0000073290 00000 н. 0000073467 00000 п. 0000073644 00000 п. 0000073818 00000 п. 0000073994 00000 п. 0000074171 00000 п. 0000074345 00000 п. 0000074522 00000 п. 0000074696 00000 п. 0000074870 00000 п. 0000075044 00000 п. 0000075218 00000 п. 0000075392 00000 п. 0000075566 00000 п. 0000075740 00000 п. 0000075914 00000 п. 0000076088 00000 п. 0000076262 00000 п. 0000076436 00000 п. 0000076610 00000 п. 0000076784 00000 п. 0000076958 00000 п. 0000077132 00000 п. 0000077306 00000 п. 0000077480 00000 п. 0000077654 00000 п. 0000077828 00000 п. 0000078002 00000 п. 0000078176 00000 п. 0000078350 00000 п. 0000078524 00000 п. 0000078698 00000 п. 0000078872 00000 н. 0000079054 00000 п. 0000079228 00000 п. 0000079402 00000 п. 0000079576 00000 п. 0000079750 00000 п. 0000079924 00000 н. 0000080098 00000 п. 0000080288 00000 п. 0000080483 00000 п. 0000080664 00000 п. 0000080845 00000 п. 0000081022 00000 п. 0000081199 00000 п. 0000081373 00000 п. 0000081547 00000 п. 0000081721 00000 п. 0000081895 00000 п. 0000082069 00000 п. 0000082243 00000 п. 0000082417 00000 п. 0000082592 00000 п. 0000082766 00000 н. 0000082940 00000 п. 0000083114 00000 п. 0000083288 00000 п. 0000083462 00000 п. 0000083636 00000 п. 0000083810 00000 п. 0000083984 00000 п. 0000084158 00000 п. 0000084332 00000 п. 0000084506 00000 п. 0000084680 00000 п. 0000084854 00000 п. 0000085028 00000 п. 0000085165 00000 п. 0000085339 00000 п. 0000085513 00000 п. 0000085650 00000 п. 0000085824 00000 п. 0000085998 00000 п. 0000086138 00000 п. 0000086312 00000 п. 0000086486 00000 п. 0000086626 00000 н. 0000086800 00000 п. 0000086972 00000 п. 0000087116 00000 п. 0000087290 00000 н. 0000087462 00000 п. 0000087606 00000 п. 0000087780 00000 п. 0000087952 00000 п. 0000088096 00000 п. 0000088270 00000 п. 0000088439 00000 п. 0000088586 00000 п. 0000088760 00000 п. 0000088929 00000 п. 0000089076 00000 п. 0000089250 00000 п. 0000089416 00000 п. 0000089566 00000 п. 0000089740 00000 п. 0000089906 00000 н. 00000

00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000

00000 н. 0000090882 00000 н. 0000091035 00000 п. 0000091209 00000 п. 0000091371 00000 п. 0000091524 00000 п. 0000091698 00000 п. 0000091860 00000 п. 0000092013 00000 н. 0000092187 00000 п. 0000092346 00000 п. 0000092499 00000 н. 0000092673 00000 п. 0000092832 00000 п. 0000092988 00000 п. 0000093162 00000 п. 0000093318 00000 п. 0000093474 00000 п. 0000093648 00000 п. 0000093804 00000 п. 0000093963 00000 н. 0000094137 00000 п. 0000094293 00000 п. 0000094452 00000 п. 0000094626 00000 п. 0000094779 00000 п. 0000094938 00000 п. 0000095112 00000 п. 0000095265 00000 п. 0000095427 00000 п. 0000095601 00000 п. 0000095751 00000 п. 0000095913 00000 п. 0000096087 00000 п. 0000096237 00000 п. 0000096399 00000 н. 0000096573 00000 п. 0000096723 00000 п. 0000096889 00000 н. 0000097063 00000 п. 0000097210 00000 п. 0000097376 00000 п. 0000097550 00000 п. 0000097697 00000 п. 0000097863 00000 п. 0000098037 00000 п. 0000098184 00000 п. 0000098353 00000 п. 0000098527 00000 п. 0000098671 00000 п. 0000098840 00000 п. 0000099020 00000 н. 0000099164 00000 п. 0000099333 00000 п. 0000099510 00000 н. 0000099650 00000 н. 0000099819 00000 п. 0000099994 00000 н. 0000100166 00000 н. 0000100340 00000 н. 0000100512 00000 н. 0000100686 00000 н. 0000100858 00000 н. 0000101032 00000 н. 0000101206 00000 н. 0000101380 00000 н. 0000101554 00000 н. 0000101728 00000 н. 0000101902 00000 н. 0000102076 00000 н. 0000102250 00000 н. 0000102424 00000 н. 0000102598 00000 н. 0000102772 00000 н. 0000102946 00000 н. 0000103120 00000 н. 0000103298 00000 н. 0000103472 00000 н. 0000103651 00000 п. 0000103825 00000 п. 0000103999 00000 н. 0000104173 00000 п. 0000104347 00000 п. 0000104521 00000 н. 0000104696 00000 н. 0000104870 00000 н. 0000105044 00000 н. 0000105218 00000 п. 0000105392 00000 п. 0000105566 00000 н. 0000105740 00000 н. 0000105914 00000 н. 0000106088 00000 н. 0000106262 00000 п. 0000106436 00000 н. 0000106610 00000 н. 0000106784 00000 н. 0000106958 00000 п. 0000107132 00000 н. 0000107306 00000 н. 0000107480 00000 п. 0000107654 00000 п. 0000107828 00000 н. 0000108002 00000 н. 0000108176 00000 п. 0000108350 00000 н. 0000108524 00000 н. 0000108698 00000 п. 0000108872 00000 н. 0000109046 00000 н. 0000109220 00000 н. 0000109394 00000 п. 0000109568 00000 н. 0000109742 00000 п. 0000109916 00000 н. 0000110090 00000 н. 0000110264 00000 н. 0000110438 00000 п. 0000110612 00000 п. 0000110786 00000 п. 0000110960 00000 п. 0000111134 00000 н. 0000111308 00000 н. 0000111482 00000 н. 0000111656 00000 н. 0000111830 00000 н. 0000112004 00000 н. 0000112178 00000 н. 0000112352 00000 н. 0000112526 00000 н. 0000112700 00000 н. 0000112874 00000 н. 0000113048 00000 н. 0000113222 00000 н. 0000113396 00000 н. 0000113570 00000 н. 0000113744 00000 н. 0000113918 00000 н. 0000114092 00000 н. 0000114266 00000 н. 0000114440 00000 н. 0000114614 00000 н. 0000114789 00000 н. 0000114963 00000 н. 0000115137 00000 н. 0000115311 00000 н. 0000115485 00000 н. 0000115659 00000 н. 0000115833 00000 н. 0000116007 00000 н. 0000116181 00000 п. 0000116355 00000 н. 0000116529 00000 н. 0000116706 00000 н. 0000116883 00000 н. 0000117072 00000 н. 0000117255 00000 н. 0000117429 00000 н. 0000117603 00000 н. 0000117777 00000 н. 0000117951 00000 н. 0000118125 00000 н. 0000118299 00000 н. 0000118477 00000 н. 0000118652 00000 н. 0000118826 00000 н. 0000119000 00000 н. 0000119174 00000 н. 0000119348 00000 п. 0000119522 00000 н. 0000119696 00000 н. 0000119874 00000 н. 0000120052 00000 н. 0000120229 00000 н. 0000120406 00000 н. 0000120583 00000 н. 0000120757 00000 н. 0000120934 00000 н. 0000121112 00000 н. 0000121291 00000 н. 0000121469 00000 н. 0000121650 00000 н. 0000121827 00000 н. 0000122005 00000 н. 0000122184 00000 н. 0000122365 00000 н. 0000122546 00000 н. 0000122727 00000 н. 0000122908 00000 н. 0000123089 00000 н. 0000123270 00000 н. 0000123457 00000 н. 0000123641 00000 н. 0000123830 00000 н. 0000124020 00000 н. 0000124201 00000 н. 0000124376 00000 н. 0000124542 00000 н. трейлер ] >> startxref 0 %% EOF 1287 0 obj> поток x ڴ TmlLK ~ gvtwk5Vj6l ؤڄ {s | Z6> ȶ "ˊ (ֵ 9 nmE շ D 𣎯 6iHZTP" Q! ~ \! ɜ'y} g

Как решить проблемы с сигнализацией и системой блокировки дверей в моем автомобиле?


ИЗОБРАЖЕНИЕ Марк Йесалва

Привет, Top Gear, Филиппины!

У меня есть вопрос по устранению неполадок. Я хотел бы спросить вас, ребята.Я не знаю автолюбителей, так что ты самый близкий мне человек.

Несколько недель назад во время поездки в Тагайтай двери моей машины внезапно решили перестать работать с моей сигнализацией . Они не открываются и не закрываются при срабатывании сигнализации или при заглушении / запуске двигателя. Мне пришлось использовать ключ, чтобы запирать и отпирать двери отдельно. Но замки по-прежнему работали централизованно - они просто не работали с сигнализацией.

Читать ниже ↓

Сегодня он вдруг снова заработал «автоматически», как будто этого никогда не было.Теперь, прежде чем я пойду к автомеханику или электрику, я хотел бы спросить вас, есть ли у вас какие-либо мысли о том, в чем может быть проблема. Я просто хочу иметь какое-то представление, а не выглядеть полным нубом (каковым я и являюсь).

Читать ниже ↓

Рекомендованные видео

Спасибо за любые идеи. (Больше мощности! Любите ваши сообщения в Facebook!)

Даниэль Танпоко

Привет Даниэль,

Мы ничто иное, как автомобильные энтузиасты, и вы можете писать в любое время для получения информации!

Вам не о чем беспокоиться.Это довольно частое явление, и его можно легко и недорого исправить (в большинстве случаев).

В наши дни распространенная система безопасности для вторичного рынка автомобилей обычно имеет модуль управления, который управляет собственным запатентованным приводом дверного замка. Под запатентованной мы подразумеваем отличие от оригинального, поскольку сам компонент является довольно стандартной деталью, которая используется многими брендами послепродажной сигнализации. Он работает, выдвигая или убирая связь по мере необходимости, в зависимости от того, какой сигнал он получает от контроллера.

Читать ниже ↓

Тяга обычно прикрепляется параллельно к тому же толкателю, который мы толкаем или тянем, когда вручную запираем и отпираем наши двери с помощью другого небольшого звена (назовем его соединительным выступом), которое поставляется с сигнализацией. Толкатель - это то, что находится внутри вашей двери, и это то, что соединяет рычаг / язычок дверного замка с механизмом блокировки / разблокировки. Когда рычажный механизм выдвигается или втягивается, он имитирует движение, которое мы передаем толкателю, когда мы запираем или отпираем двери.

Теперь соединительный язычок обычно «зажимается» на толкателе с помощью установочного винта. Со временем установочный винт может ослабнуть или его кончик, который надавливает на толкатель, может разрушиться. Это позволяет соединительному язычку скользить вдоль толкателя вместо того, чтобы перемещать толкатель. Поскольку механическое соединение между толкателем и рычажным механизмом больше не существует, любое движение рычага не передается на толкатель. Это приводит к тому, что дверные замки не работают, когда вы нажимаете на пульт, чтобы запереть или отпереть дверь автомобиля.По этой же причине ваши двери не запираются и не открываются, когда вы включаете или выключаете двигатель.

Читать ниже ↓

Иногда по какой-либо причине вкладка подключения может временно работать, как показывает ваш собственный опыт. Я бы не стал беспокоиться об этом, пока двери больше не перестанут запираться с помощью сигнализации, но я обязательно проверю, запираются ли двери, пока я их не починю.

В любом случае это не означает, что ваша сигнализация не активирована, когда двери не работают, это просто означает, что привод неисправен, и вы просто запираете их вручную.

Исправить тоже несложно. Соединительный язычок может быть либо затянут , либо заменен по мере необходимости. У любого установщика аварийной сигнализации обычно должны быть запасные соединительные вкладки. Если они этого не делают, они должны поставляться с приводом, и вам нужно будет купить привод, чтобы получить их.

Почему вы все еще можете заблокировать их централизованно? Это ваше оригинальное оборудование (OE), электроника дверного замка работает. Он не зависит от систем безопасности вторичного рынка, и это предпочтительный вариант.Раньше установщики подключались к электронике дверного замка OE, чтобы двери работали в унисон с сигнализацией. Иногда неопытный установщик подключал не тот провод, чтобы повредить электронику оригинального оборудования. К счастью, те времена давно прошли.

Читать ниже ↓

Спасибо, что написали!

Также читают

Читать далее

Оставить комментарий

Как установить автосигнализацию

Если вы только что купили подержанный автомобиль без сигнализации или просто решили выбрать дополнительную безопасность, установка системы сигнализации в ваш автомобиль никогда не будет плохой идеей.Есть ряд практических преимуществ, а в некоторых областях добавление системы сигнализации может снизить стоимость автострахования.

Автомобильная сигнализация - фантастическая защита от угона автомобиля, и существует ряд сигнализаций, которые любой может просто установить в своем автомобиле. Хотя процесс не так прост, как замена масла, установка на удивление проста, если пристальное внимание уделять следующим указаниям, дважды проверяя по ходу.

Часть 1 из 4: Выберите сигнализацию послепродажного обслуживания

Системы автосигнализации бывают различной степени сложности.Базовые системы могут определить, когда дверь приоткрыта или когда взломан автоматический замок. В сложных системах есть пульты дистанционного управления, которые могут предупреждать вас о взломе вашего автомобиля и обнаруживать столкновения. Попробуйте найти сигнализацию, предназначенную для вашего автомобиля, чтобы облегчить процесс установки.

Шаг 1: Найдите заводской аварийный сигнал . Проверьте, доступна ли заводская сигнализация для вашей конкретной модели автомобиля. Большинство производителей предлагают сигнализацию в качестве опции, и в некоторых случаях установка заводского устройства может быть невероятно простой.Дилер может потребовать некоторого перепрограммирования компьютера на некоторых устройствах, чтобы включить его.

  • Совет : Обычно вы можете получить брелок с кнопкой «паника» от производителя, который соответствует обычному ключу автомобиля.

Шаг 2: Определите, что вам нужно от системы охранной сигнализации . Важно, чтобы вы имели представление о том, что вы хотите от своей системы охранной сигнализации, и выполняли поиск, исходя из этих предпочтений. Если вам просто нужна простая система, вы можете ее настроить с небольшими затратами.Если вам нужен пульт дистанционного управления, который будет предупреждать вас о срабатывании будильника, и возможность запускать или останавливать двигатель удаленно, тогда вы можете потратить гораздо больше на продвинутую систему.

  • Примечание : Ваш ценовой диапазон будет решающим фактором, поэтому взвесьте все за и против установки системы охранной сигнализации, прежде чем принимать решение о требуемом уровне безопасности. Очень сложные системы охранной сигнализации могут потребовать профессиональной установки.
Изображение: Alibaba

Шаг 3. Прочтите руководство .После того, как вы выбрали систему охранной сигнализации, вам необходимо прочитать руководство к системе сигнализации и все соответствующие разделы руководства к автомобилю.

Перед тем, как погрузиться в проект, важно спланировать всю установку. Сигнал тревоги, который не работает должным образом, не очень полезен и потенциально очень раздражает. Отключите аккумулятор перед началом установки. Помните о любой проводке подушки безопасности, обычно заключенной в желтые крышки и разъемы. Не подключайтесь к цепи какой-либо подушки безопасности.

Часть 2 из 4: Установка сирены

Необходимые материалы

  • Изолента
  • Ручная дрель
  • Мультиметр
  • Перчатки механика
  • Паяльник или обжимной инструмент
  • Инструмент для зачистки проводов / кусачки
  • Застежки-молнии

  • Примечание : При покупке системы охранной сигнализации ознакомьтесь с руководством, чтобы узнать, какие дополнительные инструменты могут потребоваться для установки.

Шаг 1. Где установить .Найдите металлическую поверхность, на которую вы можете установить сирену, идущую к системе охранной сигнализации. Сирена - это часть, которая на самом деле издает звук высокого тона, поэтому она должна находиться в моторном отсеке и не должна иметь препятствий. Старайтесь держать сирену на расстоянии 18 дюймов от горячих компонентов двигателя, таких как выпускной коллектор или турбокомпрессор, и направлять сирену вниз, чтобы вода не попала внутрь.

Шаг 2. Найдите отверстие для проводов . Провод должен пройти через брандмауэр, отделяющий двигатель от салона автомобиля.Это означает, что нужно либо найти уже существующее отверстие, через которое уже проходят провода, и использовать это пространство, либо просверлить отверстие в пластиковой или резиновой части брандмауэра. Это отверстие также позволит линии электропередачи пройти от батареи к «мозгу» системы сигнализации, давая ей питание. К этой линии рекомендуется подключить предохранитель.

  • Предупреждение : Не просверливайте металл межсетевого экрана без крайней необходимости. Вы рискуете повредить важные компоненты и вызвать преждевременную коррозию.

Часть 3 из 4: Подключите сигнализацию к автомобилю

Шаг 1: Найдите, куда подключается компьютер сигнализации . Используя руководство, прилагаемое к будильнику, определите, где будет находиться «мозг» системы.

Большинство из них необходимо подключить к ЭБУ автомобиля, чтобы считывать сигналы, относящиеся к датчикам в дверях и окнах. У некоторых сигнализаций есть собственные автономные компьютерные блоки, которые устанавливаются в моторном отсеке рядом с сиреной, но большинство из них подключено к компьютеру автомобиля и спрятано внутри приборной панели.

  • Примечание : Обычно это место под приборной панелью со стороны водителя и за перчаточным ящиком.

Шаг 2: Установите дополнительные датчики . Если в системе охранной сигнализации были какие-либо дополнительные датчики, например датчик удара, то теперь их можно установить везде, где предлагает производитель.

Шаг 3: Спланировать место для светодиодных фонарей . В большинстве систем сигнализации есть своего рода индикатор, который сообщает водителю, что система активна.Обычно этот индикатор представляет собой небольшой светодиодный индикатор, который крепится где-нибудь на приборной панели, поэтому спланируйте, где светодиод подойдет лучше всего.

Шаг 4: Установите светодиодные фонари . После того, как вы определили подходящее место, просверлите небольшое отверстие и закрепите свет на месте, подключив его к остальной части системы.

Часть 4 из 4: Подключите аккумулятор и проверьте сигнализацию

Шаг 1: Проверить питание . Подключите шнур питания к батарее и дайте системе охранной сигнализации включиться.Система должна включиться, когда автомобиль включен.

  • Предупреждение : Некоторым системам может потребоваться дополнительная калибровка на этом этапе, поэтому обязательно ознакомьтесь с руководством, поставляемым с системой, прежде чем продолжить.

Шаг 2: Проверьте систему . Поставьте систему на охрану, а затем проверьте, правильно ли она работает. Если ваша система поставляется с дистанционным управлением «тревожной кнопкой», проверьте его с помощью этого, но в вашей системе нет пульта дистанционного управления, попробуйте толкнуть дверь, пока активирована сигнализация.

Шаг 3. Свяжите свободные провода . Если система работает правильно, вы можете использовать изоленту, стяжки и / или термоусадочную пленку, чтобы связать свободные провода вместе и защитить соединения.

Шаг 4: Закрепите провода . Поскольку провода теперь связаны вместе, закрепите мозг и провода где-нибудь внутри приборной панели. Это предотвратит возникновение проблем с устройством, которые могут вызвать ненужное срабатывание сигнализации, вызывая нежелательное беспокойство и беспокойство.

После того, как система будет защищена, вероятность угона вашего автомобиля значительно снизится благодаря принятым мерам. Установка автосигнализации - это безболезненный способ защиты вашего автомобиля от преступников, который дает вам покой и комфорт, которые дает знание того, что ваш автомобиль безопасен. Автомобильная сигнализация может показаться сложной, особенно для новичка, но вы не должны позволять ей помешать вам установить сигнализацию и защитить себя и свой автомобиль.

Повороты для легковых и грузовых автомобилей NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x Автозапчасти и автомобили

Поворотники для легковых и грузовых автомобилей NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x Автозапчасти и автомобили

NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x




NEW SAAB 900 9000 9-3 9-5 СИГНАЛ БОКОВОГО ПОВОРОТА СВЕТ ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x, ПРОЗРАЧНАЯ ЛИНЗА ЛАМПЫ 5336250 OEM 2x NEW SAAB 900 9000 9-3 9-5 СИГНАЛ БОКОВОГО ПОВОРОТА, Деталь: SAAB 900 9000 9-3 9-5 86-05 КОМПЛЕКТ СИГНАЛОВ БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА, Тип: ПОДЛИННЫЙ OEM SAAB, Номер детали SAAB: 5336250, Номер детали: SAAB - 5336250, SAAB 900 9000 9-3 9-5 86-05 БОКОВАЯ НАБОР ПОВОРОТНОЙ ЛАМПЫ ПРОЗРАЧНАЯ ЛИНЗА, быстрая доставка и низкие цены на все заказы Бесплатная доставка Бесплатная доставка по всему полю Доставка грузов без каких-либо минимумов или настроек.Бесплатная доставка. OEM 2x НОВЫЙ SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250.

НОВЫЙ SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x

НОВАЯ SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x. Номер детали SAAB: 5336250. Номер детали: SAAB - 5336250. SAAB 900 9000 9-3 9-5 86-05 КОМПЛЕКТ ЛАМП БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА. Деталь: SAAB 900 9000 9-3 9-5 86-05 НАБОР СИГНАЛОВ БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА.Тип: ПОДЛИННЫЙ SAAB OEM .. Состояние: Новый : Справочный номер OE / OEM: : 5336250, 400126587, 5142807, 8692006 , Размещение на транспортном средстве: : Передний, левый, правый : Цвет корпуса: : ПРОЗРАЧНЫЙ , Бренд: : Saab (Подлинный OE) : Сертификаты: : DOT , Лампы в комплекте: : Да : Номер детали производителя: : 5336250 , Тип лампы: : Лампа накаливания : Цвет линзы: : Прозрачный , UPC: : Не применяется ,。








NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x

Columbia Женская рубашка с длинным рукавом PFG Super Bahama, или что-нибудь на улице или в помещении, Centric предлагает полное тестирование и контроль качества на месте.Серьги-трубки 5 мм и другие комплекты украшений на. Мы, продавец, не несем ответственности за импортные пошлины. НОВЫЙ SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x , если вам не нужен товар, беспокойтесь. Усиленная Y-образная пятка и устойчивость улучшают посадку и повышают комфорт. Венецианская бронза: благоустройство дома, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Подкладка-Натуральная кожа Тип: Кожа коровы, NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x , Все украшения в магазине качественные, добываются путем прессования семян ореха тунгового дерева. Скульптуры из бумаги дают вам неограниченные возможности их использования, вы можете потускнуть наждачной бумагой - это заставит обои приклеиться к стене.Мягкие ручки для облегчения подъема, NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x , Товар отправляется застрахованной почтой 1-го класса в течение 48 часов после подтверждения платежа. Цвета на разных мониторах различаются, убедитесь, что ваша стена чистая и сухая, она НЕ подлежит возврату или обмену, Многоразовые охлаждающие камни для напитков: Kitchen & Dining, NEW SAAB 900 9000 9-3 9-5 СИГНАЛЬНАЯ ЛАМПА БОКОВОГО ПОВОРОТА ЯСНО LENS 5336250 OEM 2x , Мотоциклетная шина Exedra Max отличается уникальным широким профилем, который поддерживает езду туристического типа с меньшим утомлением.Используйте винты для деки надлежащего качества и размера. НЕ ПРЕВРАЩАЙТЕ ВИНТЫ. Комплект аксессуаров на 100% совместим с 6. 116-12см. Размеры талии: Средний (до 35 дюймов. Поставляется с бесплатной оригинальной международной наклейкой Digni. NEW SAAB 900 9000 9-3 9-5 СИГНАЛ БОКОВОГО ПОВОРОТА СВЕТ ПРОЗРАЧНАЯ ЛИНЗА) 5336250 OEM 2x , коннекторы оригинального дизайна для облегчения установки.


НОВЫЙ SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x


Деталь: SAAB 900 9000 9-3 9-5 86-05 КОМПЛЕКТ ЛАМП БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА, Тип: ПОДЛИННЫЙ OEM SAAB, Номер детали SAAB: 5336250, Номер детали: SAAB - 5336250, SAAB 900 9000 9-3 9- 5 86-05 КОМПЛЕКТ ЛАМПЫ БОКОВОГО ПОВОРОТА Прозрачная линза, быстрая доставка и низкие цены на все заказы Бесплатная доставка Бесплатная доставка по всему полю Доставка грузов без каких-либо минимумов или настроек.Бесплатная доставка.
NEW SAAB 900 9000 9-3 9-5 ЛАМПА БОКОВОГО ПОВОРОТА ПРОЗРАЧНАЯ ЛИНЗА 5336250 OEM 2x

Топ 10 лучших автомобильных сигнализаций на вторичном рынке

(обновлено 22 января 2021 г.)

Один из наиболее эффективных способов защитить ваш автомобиль - это сигнализация. Если вы не получили эту функцию при покупке, то послепродажная автомобильная сигнализация может предоставить вам нужные результаты. При правильной установке он будет звучать всякий раз, когда уполномоченная сторона попытается войти в ваш автомобиль или завести его без разрешения.

Связано: 8 причин, по которым ваша автомобильная сигнализация продолжает отключаться

Лучшие системы автосигнализации послепродажного обслуживания

Если вы хотите улучшить противоугонные характеристики вашего автомобиля, приобретенная послепродажная сигнализация - это отличное вложение. Вы можете даже получить скидку на свою автомобильную страховку, если установите одну из этих опций. И ниже приведены 10 лучших автомобильных сигнализаций послепродажного обслуживания:

1) 2-сторонняя ЖК-сигнализация Viper Automate

Эта автомобильная сигнализация имеет двустороннюю конструкцию, которая позволяет использовать дистанционный запуск с USB-зарядкой.В комплект поставки входят двусторонний пульт для пейджера и односторонний 5-кнопочный пульт, обеспечивающий легкий доступ. Удаленное шифрование SuperCode включено в покупку, а также для повышения вашей безопасности. Для некоторых автомобилей с закодированными ключами вам может потребоваться дополнительный интерфейсный модуль, но он выполнит свою работу.

2) Автомобильная охранная сигнализация Autohaux без ключа

Вам стоит рассмотреть эту систему сигнализации, если вы ищете стандартный односторонний механизм управления.Он предлагает около 1000 футов диапазона для настройки или выключения продукта. Ваши направленные огни будут мигать в течение 15 секунд, когда ваши двери открываются после парковки, чтобы избежать аварии после установки. Сирена будет звучать и при несанкционированном проникновении. Хотя стоимость продукта вполне управляема, большинству драйверов потребуется профессиональная установка, чтобы максимально использовать преимущества этой системы.

3) Беспроводная автомобильная сигнализация TPMS

Эта универсальная беспроводная автомобильная сигнализация с питанием от солнечных батарей оснащена четырьмя внешними датчиками.В каждом из них используется высокоточный чип с превосходной чувствительностью, который гарантирует получение необходимой информации о давлении в шинах и окружающей среде. Хотя это не система безопасности, она поможет вам безопаснее управлять автомобилем, используя предоставленную информацию. Его легко установить и использовать, обновления выдаются всякий раз, когда вы достигаете 9 миль в час или быстрее. Дополнительные клеммы питания и аккумуляторы также доступны от производителя.

4) Универсальные приводы дверных замков с электроприводом InstallGear

Иногда основные функции безопасности, необходимые вашему автомобилю, помогают не допустить злоумышленников.Если ваши приводы дверных замков перестали работать, то двигатель 12 В с этой системой поможет вам снова защитить ваш автомобиль. Этот продукт поставляется с шатунами и крепежными ремнями, которые вам понадобятся для создания эффективного соединения. Затем убедитесь, что саморез остается на месте. Поскольку это универсальное крепление, они подходят практически для любого транспортного средства.

5) Автомобильная сигнализация Pyle

Вы можете отпугнуть потенциальных злоумышленников, активировав эту двухтональную сирену на 120 децибел с пульта дистанционного управления.Есть вариант активной или пассивной постановки на охрану, в зависимости от ситуации, в которой вы находитесь. Встроенные реле включены для ваших габаритных огней, а два дополнительных выхода предлагают вам несколько программируемых функций. Производитель обеспечивает блокировку зажигания, которая защищает ваш автомобиль через пять секунд после включения ключа, а затем разблокируется при его выключении. Также есть переключатель блокировки для услуг камердинера.

6) Compustar CS7900 All-in-One Bundle

Эта автомобильная сигнализация дает вам максимальный радиус действия 3000 футов для управления настройками вашего автомобиля.Он поставляется с дистанционным стартером, датчиком удара и сиреной с двусторонней конструкцией, так что вы можете с уверенностью запустить или заблокировать свой автомобиль. Интеллектуальные датчики безопасности позволяют обнаруживать вторжение со всех точек входа, включая капот или багажник, а затем звучит сирена на 105 децибел, чтобы предупредить прохожих о ситуации. Двусторонние сигналы тревоги и подтверждение на ЖК-дисплее находятся на главном пульте дистанционного управления.

7) Система дистанционного центрального запирания автомобиля MASO

Вы получите высококачественную систему доступа без ключа при покупке этого продукта для своего автомобиля.Подходит для любого автомобиля с подключением 12 В. После активации он будет мигать, чтобы вы могли найти свой автомобиль в людном месте. Процесс установки прост и понятен, в нем есть все, что вам нужно. Ваш механизм блокировки - это одноэтапное нажатие, поэтому все разблокируется немедленно. В комплект входят датчик удара, динамик сирены и все другие стандартные компоненты.

8) Автоматическая автомобильная сигнализация Giordon

Эта автомобильная сигнализация на вторичном рынке позволяет управлять обновлением через приложение для Android.Он работает со всеми моделями автомобилей, хотя его использование с существующим компонентом безопасности не даст положительных результатов. Вы можете заблокировать двигатель, запустить двигатель нажатием одной кнопки и дистанционное зондирование - все у вас под рукой. Гарантия на него составляет 3 года, но для достижения желаемых результатов вам понадобится Bluetooth в автомобиле.

9) Автомобильная сигнализация Banvie Smart PKE

Вы получите пассивный вход без ключа с базовой автомобильной сигнализацией в этом наборе, чтобы вы могли иметь защиту от открывания боковых дверей, датчики удара и стандартные системы, которые вы найдете с завода.Вы можете дистанционно поставить или снять систему с охраны с помощью пульта дистанционного управления, работающего по технологиям RFID. Блокируйте или разблокируйте автомобиль автоматически, когда вы находитесь в пределах трех метров, или вы можете отключить эту функцию. Также в комплекте есть дистанционный стартер двигателя.

10) Автомобильная сигнализация Easyguard PKE

Эта опция обеспечивает еще одну пассивную RFID-систему входа или блокировки, которая функционирует автоматически в зависимости от вашего близости к автомобилю. В комплект входит дистанционный запуск двигателя, а также стандартная сигнализация, которая срабатывает, когда кто-то пытается активировать ваш автомобиль без разрешения.Вы также получите резервную копию пароля для сенсорного ввода, чтобы обеспечить доступ, если по какой-то причине у вас нет ключей.

Лучшие послепродажные автосигнализации помогут вам защитить одно из ваших основных активов и содержимое, которое вы храните внутри. Выберите комплект, который наилучшим образом соответствует вашим потребностям сегодня, чтобы каждый опыт вождения с этого момента был наилучшим из возможных.

Лучший способ установить автосигнализацию

1996-2000 Хонда Цивик

Подготовка к работе с аварийной сигнализацией
ПРОВОД ЦВЕТ МЕСТО
ПОСТОЯННАЯ 12 В ВЫХОД ДЛЯ ВАРИАНТА ПЕРЕДАЧИ FUSEBOX
СТАРТЕР ЧЕРНЫЙ / БЕЛЫЙ РЕЛЕ СТАРТЕРА
ЗАЖИГАНИЕ BLK / YEL КОРИЧНЕВАЯ ПРОБКА НАД ПРЕДОХРАНИТЕЛЯМИ
СТОЯНОЧНЫЕ ФОНАРИ (+) КРАСНЫЙ / ЧЕРНЫЙ ДОСКА ВОДИТЕЛЬСКАЯ
ДВЕРНЫЙ ПУСК (-) LT GRN / RED ДОСКА ВОДИТЕЛЬСКАЯ
ТРИГГЕР БАГАЖНИКА (-) СИНИЙ / ЧЕР ДОСКА ВОДИТЕЛЬСКАЯ
ТОПЛИВНЫЙ НАСОС (+) YEL / GRN ДОСКА ВОДИТЕЛЬСКАЯ
СИЛОВОЙ ЗАМОК (-) GRN / WHT БОКОВАЯ ГОЛУБАЯ ПРОБКА НА ПЕРЕДНЕЙ ПАНЕЛИ ПРЕДОХРАНИТЕЛЯ *
РАЗБЛОКИРОВКА ПИТАНИЯ (-) GRN / ORN БОКОВАЯ ГОЛУБАЯ ПРОБКА НА ПЕРЕДНЕЙ ПАНЕЛИ ПРЕДОХРАНИТЕЛЯ *

Все провода необходимо проверить мультиметром.Главное реле находится на стороне пассажира рядом с перчаточным ящиком. * 99-00 Civics имеет модуль дверного замка под ручкой открывания капота.

Процесс

Это лучший способ установить автосигнализацию.

Установить аварийный выключатель

День первый. Приняв владение автомобилем, установите скрытый аварийный выключатель. Если вы вышли за рамки первого дня, сделайте это сейчас. Главное реле - хороший выбор. Топливный насос или стартер - очень плохой выбор.

Купите подходящее оборудование

  • Сигнализация Viper
  • Датчик звука (разбития стекла)
  • Резервная батарея
  • Обновите аккумулятор
  • Датчик наклона
  • Выключатель пальца капота
  • Автоматические реле или модули 451M
  • Инструменты и расходные материалы для профессиональной установки

Ссылки на все, что вам нужно, можно найти на странице Bench Prep.

Скамейка для подачи сигнала тревоги

Соберите мозг сигнализации, модернизированный резервный аккумулятор, модуль резервного аккумулятора, модуль аудиодатчика, реле дверных замков или 451Ms (при необходимости) и реле открытия багажника (при необходимости) и сложите их вместе в форме кирпича. Используйте ленту и молнии, чтобы временно держать их в форме.

Соедините вместе модуль резервного аккумулятора, датчики наклона и звука, реле дверных замков и реле открывания багажника. Соберите провода, соединяющие автомобиль, в единый пучок, обернутый ткацким станком 3/4 дюйма.

Спроектируйте и создайте коробку для размещения сигнализации и компонентов. Хорошо подойдут тонкие листы металла и лента из фольги. В этой коробке должно быть две створки для крепежных винтов. Оставьте четверть дюйма свободного пространства со всех сторон, на которых есть ремни безопасности или ручки регулировки. Планируйте выложить коробку картоном. Выберите место, чтобы вырезать выходное отверстие для 3/4-дюймового разъемного ткацкого станка, чтобы обернуть провода, соединяющие с автомобилем (включая антенный провод, жгут датчика наклона и провод микрофона разбития стекла).

Установка периферийных устройств сигнализации

  • Сирена (и)
  • Штифт капота
  • Антенна, светодиод, кнопка парковщика
  • Начать убийство
  • Датчик наклона

Если вы можете установить эти устройства за несколько дней до установки сигнализации, ваш день будет намного проще.

Завершите установку

  • Удалить сиденья
  • При необходимости удалите пластмассу изнутри
  • Завершите размещение и установите будильник
  • Найдите соединения с автомобилем
  • Сгруппируйте и запустите проводку
  • Запуск с питанием и заземлением
  • Подключите периферийные устройства к сигнализации
  • Проверка соединений при подключении сигнализации к автомобилю
  • Проверяйте каждую функцию до и снова после сборки внутренней части

Выберите место

Задняя панель, с обеих сторон (купе или хэтчбек)

Под задним сиденьем

Ничего не проливайте и не усаживайте очень крупных людей.

Внутри задней двери (Седан)

Сложно просверлить отверстия для проводов сигнализации и защитить их от атмосферных воздействий, но в остальном это отличное место.

Также защищайте сигнализацию от атмосферных воздействий с помощью фольгированной ленты!

Периферийные устройства сигнализации

Лучший способ начать установку - убрать с дороги все периферийные устройства сигнализации. Сюда входят сирены, антенна, кнопка парковщика и светодиод, датчики разбития и наклона стекла, штифт капота и резервный аккумулятор.

Вот несколько дополнительных позиций для установки антенны. Для получения наилучшего возможного диапазона, установите антенну высоко и свободно заправьте лишнюю длину в обивку потолка. Никогда не скручивайте провод плотно, иначе пострадает диапазон.

Лобовое стекло

Заднее или боковое стекло

Выключатель на капоте

Это только когда-либо включалось в сигнализацию удаленного запуска, но вы можете получить одну очень дешевую и добавить ее к любой сигнализации. Это единственный способ обнаружить вора, который открывает вам капюшон, чтобы отсоединить аккумулятор и украсть ваши детали.

Используйте имеющееся отверстие с шайбами. Или ...

Просверлите новое отверстие, убедившись, что под ним есть зазор, когда кнопка полностью нажата. Обратите внимание на плоское место на нижней стороне капюшона. Будьте осторожны при проверке, чтобы не упасть с полностью выдвинутым штифтом и не повредить капюшон.

Вставьте звездообразную шайбу между гайкой и листовым металлом. Используйте кольцевую клемму для заземления штифта капота. Соедините провод пускового механизма с помощью лопатки и протяните этот провод к проводам сирены.Подумайте о том, чтобы покрыть штифт краской, чтобы предотвратить ржавчину.

Это хорошее место для сирены. Обратите внимание, что он направлен вниз, поэтому он не может наполниться водой. Другое место показано на следующей фотографии, посмотрите, сколько времени вам понадобится, чтобы это заметить.

Датчик наклона

Выберите место для установки в непосредственной близости от сигнализатора. Жгут датчика короткий, и растягивать его сложно. Ориентация датчика имеет решающее значение. Он должен быть параллелен земле и прикреплен к днищу пола с помощью шурупа.Если винт выходит наружу, заклейте его герметиком, горячим клеем, краской. Я оставлю это на ваше усмотрение.

Датчик разбития стекла поставляется с Y-образным жгутом для подключения дополнительного датчика, но вилка на нем не подходит для датчика наклона. Вы должны отрезать этот штекер и соединить провода датчика наклона.

Снять интерьер

На Civic EK вам нужно снять передние сиденья, чтобы можно было удалить пластмассовые замки двери. В любом случае я рекомендую делать это на всех автомобилях, так как в целом это быстрее и избавляет от боли в спине.

Будьте осторожны, чтобы не порвать жгут звуковой сигнализации ремня безопасности на сиденье водителя.

Установка панели задней четверти (купе, хэтчбек)

Снимите задние сиденья

Несмотря на необходимость демонтажа интерьера, это, безусловно, мое любимое место для установки сигнализации. Он тщательно замаскирован, ворам сложно проникнуть, и у вас есть много места для работы.

Кроме того, я не считаю подержанную машину миной, пока не вырву сиденья и не вычищу все следы предыдущих владельцев.Я нашел достаточно просроченных водительских прав, деловых и кредитных карт, чтобы собрать целую колоду. Не говоря уже о больших кучах мелочи и несвежих кукурузных орехах, которые следует рассматривать как скидку на покупную цену.

Подключение сигнализации к автомобилю

Это каналы OEM в дверных замках. Здесь можно найти большинство соединений, и они идеально подходят для прокладки сигнальных проводов.

Стояночные огни, постоянное напряжение 12 В и зажигание 12 В

Дополнительный выход №1 на блоке предохранителей под панелью приборов - постоянное напряжение 12 В.Вариант выхода №3 - габаритные огни. Используйте дополнительный штекерный соединитель и встроенный патрон предохранителя.

Не забудьте надеть термоусадочную пленку перед пайкой.

Ни один из дополнительных выходов не обеспечивает зажигание 12 В, поэтому вам нужно подойти к жгуту проводов зажигания либо в этом соединительном разъеме, либо в том месте, где он подключается к блоку предохранителей (ниже).

Если вы собираетесь таким образом скрыть Ignition 12v, вы можете сделать постоянный 12v таким же образом (сплошной белый провод). Тебе решать.

Протяните провод через этот OEM-рукав, потяните его назад, установите соединение, затем сдвиньте его обратно вниз.

Шасси Земля

Начало убийств

Реле стартера OEM

В этом случае я подключил оранжевый выход аварийного сигнала "земля при постановке на охрану" к заводскому реле стартера.

Главное реле

Это необязательно, но я предпочитаю открепить свой оригинальный провод, спрятать его и вставить на его место провод со свалки.

Если вы не хотите этого делать, вы можете оставить провод на месте и вместо этого перерезать его.

Я предпочитаю заколачивать провода со свалки и убирать оригинальный провод.

Мне следовало вытащить это крепление на молнию с самого начала, чтобы облегчить доступ к ремню безопасности.

Это ваш выбор: запустить это на скрытый выключатель на землю или на пусковое аварийное реле, поставляемое с сигнализацией. Все, что остается, - это снова записать его на пленку.

Замки дверные

Электрические дверные замки

Если в вашем автомобиле есть дверные замки с электроприводом и вы хотите максимально простую установку, просто подключите два провода калибра 22 к ремню для бесключевого доступа OEM под пластиковой накладкой водителя.Проверьте, прикоснувшись замком или разблокирующим проводом к земле.

Реле замков бортовых дверей

Некоторые сигнализаторы оснащены встроенными реле дверных замков. Это хорошо, если вы добавляете приводы дверных замков в автомобиль с ручным запиранием. Если ваша машина оснащена дверными замками с электроприводом, это досадное осложнение.

Цвета проводов такие же, как у модуля 451M, иногда с другим проводом для встроенного реле «Flex» плафона. Гибкий ввод (87) плафона должен быть привязан к заземлению основного жгута проводов.Если есть еще 87A для гибкого реле, просто отсоедините его.

  • Фиолетовый - Земля
  • Синий / Черный - Провод разблокировки
  • Коричневый / Черный - Не используется
  • Фиолетовый / Черный - Земля
  • Зеленый / Черный - Стопорный трос
  • Белый / Черный - Не используется
  • Белый / Фиолетовый - Гибкое реле 87 - Земля
  • Белый / Коричневый - Гибкое реле 87A - Не используется

Добавление приводов

Если в вашем автомобиле были дверные замки с ручным управлением, Я НАСТОЯТЕЛЬНО рекомендую заменить их на приводы OEM.Они прикручиваются прямо к вашим защелкам. Вам не нужно менять дверные панели, приобретать переключатели и модуль. Подключите их к сигнализации и позвольте ей обрабатывать вход без ключа.

Подойдут любые приводы 96-00 Civic. Вы даже можете поставить задние приводы седана в купе или хэтчбек. В основном есть только правая и левая сторона. У привода двери водителя есть лишние провода, но они не нужны.

Снятие дверных панелей

Если вы снимаете дверные панели для установки приводов, следуйте этим рисункам, чтобы ничего не сломать.

Электропроводка привода

Это цвета проводов для высокопроизводительных Viper, которые имеют встроенные реле дверных замков. Если вам не нужны дополнительные расходы, вы можете вместо этого получить 451M. Он подключается к вашей сигнализации, а остальные цвета проводов такие же, как показано ниже.

  • Фиолетовый - постоянный 12v
  • Синий / Черный - Провод разблокировки на приводе
  • Коричневый / Черный - Земля
  • Фиолетовый / Черный - Постоянный 12v
  • Зеленый / Черный - Стопорный провод на приводе
  • Белый / Черный - Земля
  • Белый / Фиолетовый - Гибкое реле 87 - Земля
  • Белый / Коричневый - Гибкое реле 87A - Не используется

Получите визуальное руководство по автосигнализации! (щелкните меня)

Cause For Alarm Сторонники Patreon получают доступ к моему постоянно развивающемуся визуальному руководству по автосигнализации.Это серия PDF-файлов, которые охватывают все возможные сценарии дверного замка, включая приоритетную разблокировку водителя (которую я настоятельно рекомендую предотвратить "ползунки"), обход модуля дверного замка OEM, добавление исполнительных механизмов, реле открытия багажника и т. Д. Это также значительно проясняет многие провода питания и заземления, которые соединяются вместе. Как вставить датчик наклона в Y-образный жгут датчика разбития стекла. Как диоды ответвляются от триггерного провода ствола. Простые примеры для начинающих ближе познакомить с реле.Мой путеводитель уникален для всего, и вы не получите его никаким другим способом, кроме как поддержав меня на Patreon.

Это не электрические схемы, требующие инженера-электрика. Это четко продуманные визуальные представления того, как будет выглядеть ваша проводка. Намного лучше, чем то, что я могу объяснить словами и фотографиями. Их централизованное расположение в формате pdf позволяет мне быстро развиваться и легко обновляться в ответ на вопросы и отзывы пользователей.

Я трачу невероятное количество времени на то, чтобы вы приобрели навыки на всю жизнь, сэкономили сотни долларов и предотвратили кражу вашей машины.Каждое пожертвование приводит к расширению содержания. Спасибо за признательность!

Поппер багажника (опция)

Один провод заземлен, другой идет к выходу 30 реле Trunk Pop (покупается отдельно).

  • Проводка реле открытия багажника
  • 85 к выходу аварийного сигнала красный / белый
  • 86 к постоянному сигналу тревоги 12 В Красный
  • 87 к постоянному сигналу тревоги 12 В Красный
  • 30 к актуатору выталкивания багажника

Вы никогда не используете настоящий «Актуатор выталкивания багажника».Это огромный и серьезный перебор. Используйте привод дверного замка на замке ключа и активируйте его в одном направлении. Отдача сбрасывает его достаточно назад в другом направлении, чтобы сработать в следующий раз, или вы можете использовать пружину, чтобы помочь этому.

Направление движения привода зависит от того, какой провод положительный, а какой отрицательный (изменение полярности). В зависимости от того, как вы устанавливаете привод, вы можете тянуть или толкать его.

Для правильной настройки может потребоваться довольно много времени. Это может означать, что вы залезете в багажник и приведете в действие исполнительный механизм с батареей 12 В.На картинке выше вы можете видеть, что я использовал пружину, чтобы оттянуть защелку после того, как багажник был открыт. Это решило проблему с подпрыгиванием ствола, когда вы закрываете его после того, как открыли его с помощью пульта дистанционного управления.

Закройте двери и багажник и поставьте сигнализацию. Убедитесь, что обе двери запираются при постановке на охрану и открываются при снятии с охраны. Также убедитесь, что мигают габаритные огни и светодиод. Сирены должны чирикать. Откройте дверь ключом и убедитесь, что она срабатывает, затем проверьте другую дверь и багажник.Убедитесь, что машина не заводится при срабатывании сигнализации, а заводится при снятии с охраны. Попробуйте перевести будильник в режим камердинера и вынуть его (включите ключ, но заглушите двигатель, и нажмите кнопку парковщика).

По умолчанию требуется одно нажатие на парковщика при включенном зажигании, чтобы поставить сигнализацию на парковщика. Запрограммируйте его на 2 или более нажатий и запишите в буклете, или просто запрограммируйте любые параметры, которые вам нужны, а затем полностью удалите кнопку камердинера.

Убедившись, что сигнализация полностью работоспособна, соберите внутреннее пространство и проведите еще одну быструю проверку.

  • Проблема: сигнал тревоги не реагирует на удаленный сигнал.
  • Решение: проверьте питание и заземление сигнализации, предохранитель питания и убедитесь, что антенна вставлена ​​полностью. Пейджинговая сигнализация DEI, не имеющая дистанционного запуска, позволяет запрограммировать один пульт для управления четырьмя автомобилями. Ищите маленький значок с цифрой. Это может быть что угодно от 1 до 4, но должно быть установлено значение 1. Вы можете изменить его, нажав маленькую синюю кнопку на задней панели пульта дистанционного управления.
  • Если это использованная сигнализация, вам может потребоваться перепрограммировать пульт дистанционного управления на сигнализацию с помощью ключа и кнопки камердинера (см. Руководство).
  • Проблема: Только водительская дверь срабатывает.
  • Решение: Вы нажали на курок двери со стороны водителя. Остальные двери находятся перед этим проводом. Вместо этого нажмите на курок двери со стороны пассажира.
  • Проблема: Тревога не срабатывает дверные замки.
  • Решение: И замок, и провод разблокировки должны быть подключены, чтобы система дверного замка работала.
  • Проблема: Двери запираются при снятии с охраны, отпираются при подаче.
  • Решение: у вас перепутаны выходные провода блокировки / разблокировки.
  • Проблема: Первоначально сигнализация сработала, но теперь не срабатывает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
