Как называется датчик в глушителе: Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда

Как называется датчик в глушителе

В данной телеге попробую рассказать про датчик кислорода, катализатор, адсорбер зачем они нужны, стоит ли их ставить или наоборот отключать.

В карбюраторных системах ни одного этого элемента нет. И при переходе на инжектор возникает вопрос ставить всю эту приблуду или нет? Тем кто переходит с карба на инжектор думаю будет интересно это прочесть.

Датчик кислорода, он же Лямда зонд

Датчик кислорода предназначен для определения концентрации кислорода в выхлопе.

Стоит он в выпускной системе и анализирует насколько правильно сгорает бензино-воздушная сместь в двигателе. Идеальное соотношение бензино-воздушной смеси это 14,7:1 . Т.е. на 1 кг топлива приходится 14,7кг воздуха. Это оптимальное соотношение, при котором двигатель достигает оптимальных характеристик. Если увеличить количество воздуха, то смесь называется обедненной. При обедненной смеси ухудшается динамика, так уже немного уменьшается расход бензина. При уменьшении количества воздуха смесь называется обгащенной бензином. При таком режиме двигатель приобретает максимальную мощность, но и увеличивается расход бензина. Датчик ориентируется по выхлопным газам насколько успешно сгорела бензино-воздушная смесь, какое количество бензина не сгорело. Он передает сигнал в ЭБУ. Он сравнивает его со значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь и точная подстройка режимов работы двигателя под текущую ситуацию с достижением экономии топлива, получения максимальной отдачи от двигателя и минимизацией вредных выбросов.

Датчик кислорода устанавливается в приемной трубе глушителя. На первых инжекторах его не было. Но последнии 10 лет он есть на всех машинах, а на некоторых их даже два.

Катализатор установлен после приемной трубы, перед резонатором.

Загрязнение воздуха является большой проблемой современного человечества. И большая доля припадает на выхлопные автомобильные газы. Машин с каждым годом на дорогах становится все больше, поэтому нужно что-то делать для того, чтобы чистым воздухом могли дышать не только наши дети, но и внуки. Для этого в автомобилях устанавливаются специальные датчики кислорода, которые нужно иногда менять. Чтобы сделать это, надо зайти на страницу сайта http://vash-glushitel.ru/zamena-lyambda-zonda и узнать, как меняется такой датчик и для чего он вообще нужен.

Кислородный датчик часто называется не иначе как лямбда-зонд. Он нужен для того, чтобы вначале анализировать, а потом и контролировать количество кислорода, который обязательно присутствует в системе выхлопа. Это позволяет корректировать состав топливной смеси. Здесь все очень просто — подается определенный сигнал на блок управления двигателем. Необходимо обратить внимание на один очень важный нюанс: если кислородный датчик выйдет из строя, его невозможно отремонтировать, придется только менять. А это уже может представлять определенную сложность. В чем же она заключается?

Дело в том что лямбда-зонд находится в труднодоступном месте. Этот датчик обязательно стоит как на входе, также на выходе каталитического нейтрализатора. Ведь в его обязанности входит сравнение состава выхлопных газов. Чтобы добраться к этому элементу, порой приходится разбирать всю выхлопную систему. А так как она сильно нагревается, болты бывает трудно, а порой и невозможно раскрутить. И если самостоятельно выполнять эту работу, все может закончиться тем, что придется потом ремонтировать или менять всю выхлопную систему.

Все осложняется еще и тем, что к кислородному датчику подходит жгут проводов. Следует помнить, что отрезать их нельзя, потому что они находятся в термостойкой изоляции. Отрезать получится, но вот назад потом припаять — это уже очень сложно. Также надо учитывать, что не всегда при замене удается поставить оригинальный датчик.

Порой он стоит очень дорого, поэтому ставить его нерационально. А это означает что нужно подумать про универсальную модель лямбда-зонда. Но только надо убедиться, что она будет совмещена с бортовым компьютером.

Несмотря на не слишком внушительные размеры и простоту устройства, кислородный датчик и, более известный как датчик лямбда-зонда играет не самую последнюю роль в работе двигателя автомобиля. Именно поэтому, его поломка может привести к довольно серьезным неприятностям, с которыми уже давно «воюют» владельцы инжекторных автомобилей. В этой статье речь пойдет о том, для чего предназначено данное устройство, как обнаружить поломку кислородного датчика и произвести соответствующую замену.

Зачем нужен кислородный датчик и как он работает?

Название «кислородный» для этого датчика является ошибочным, так как он реагирует совсем не на кислород. Датчик устанавливается в выхлопной системе автомобиля, возле катализатора и имеет один электрод, помещенный внутрь выхлопа. При прохождении выхлопных газов внутри системы, датчик «улавливает» не сгоревшие остатки топлива и электризуется, посылая небольшое напряжение на контроллер. Тот, на основе полученных данных, принимает наиболее рациональное решение о том, какое соотношение смеси должно быть выбрано для режима работы мотора, выбранного в данный промежуток времени. Контроллер всегда будет стараться выбрать идеальное соотношение, то есть количество бензина и подаваемого из атмосферы воздуха будет выбираться наиболее оптимальным, исходя из режима работы.

При отказе этого устройства, контроллер больше не получает важный сигнал и мгновенно переводит двигатель в аварийный режим работы. Соотношение бензина и воздуха больше не регулируется, и он подается в количествах, лишь необходимых для бесперебойной работы двигателя. Таким образом, расход увеличивается, а мотор работает в не самых приятных условиях. Данный режим предназначен для того, чтобы добраться до места ремонта.

Видео — Кислородные датички — какими они бывают

Неисправности кислородного датчика

Как и любой другой элемент автомобиля, кислородный датчик тоже имеет свойство выходить из строя. Чаще всего, об этом свидетельствует соответствующий сигнал на приборной панели автомобиля — «Check Engine». Это говорит о том, что двигатель перешел в аварийный режим работы. Чтобы убедиться в том, что проблема точно коснулась лямбда-зонд, необходимо провести электронную диагностику с помощью бортового компьютера. Код ошибки для вашего типа двигателя можно узнать из технической литературы к автомобилю. Если проблема действительно заключается в датчике кислорода, то необходимо произвести его срочную замену.

Почему датчик выходит из строя? Дело в том, что в выхлопных газах могут содержаться специальные примеси, которые отрицательно воздействуют на электроды устройства. Данные примеси попадают в выхлоп вместе с некачественным бензином, которым заправляют большинство российских автомобилей. Датчик быстро окисляется и перестает выдавать необходимые для контроллера показания. В конечном итоге, двигатель начинает переходить в аварийный режим.

Кроме некачественного бензина, датчик может сломаться из-за других неисправностей двигателя. Например, поврежденная прокладка ГБЦ, допускает попадание антифриза в камеру сгорания. Новое химическое вещество в выхлопной среде очень быстро выводит датчик из строя.

Замена кислородного датчика

В замене лямбда зонд, на самом деле, нет ничего конструктивно сложного. Автомобиль устанавливается на смотровую яму или эстакаду и полностью обездвиживается. Делается это для того, чтобы обезопасить его и мастеров от случайного перемещения автомобиля и травматизма.

С аккумулятора скиньте «минусовую» клемму, чтобы исключить возможность возникновения короткого замыкания при работе с электронными приборами. Контактный штекер датчика тоже отсоединяется, таким образом, датчик, с электрической точки зрения, полностью готов к замене.

Открутите датчик из катализатора с помощью соответствующего ключа. Выполнять данную работу нужно только на холодном двигателе, иначе есть риск получить серьезную термическую травму. Если устройство выкручивается с трудом или вообще не поддается, не нужно брать его «силой», так как есть риск очень хорошо испортить катализатор, и тогда неисправности выхлопной системы выйдут гораздо дороже. Если датчик «прикипел», обработайте его с помощью керосина или тормозной жидкости, в лучшем случае — WD-40. После этого, дайте ржавчине раскиснуть и тогда снова попробуйте открутить датчик. Обычно, после такой обработки, снять его становится не такой уж и большой проблемой.

Как только датчик будет выкручен, достаньте его штекер и вытащите из подкапотного пространства. Затем, закрутите новый датчик и подключите его. Старайтесь закручивать датчик как можно герметичнее, иначе есть риск получить «дыру» в выхлопе, а следовательно, неприятный звук работы двигателя.

На этом замена кислородного датчика завершена.

Датчик выхлопных газов — Статьи

Датчик выхлопных газов играет немаловажную роль в автомобиле, хотя не всегда ему отводится должное внимание. Основным параметром расчета данного устройства является температура и если она выходит за пределы нормы, концентрация выхлопных газов становится завышенной, а в салоне авто при включенном двигателе могут появиться неприятные запахи. Чтобы разобраться с принципами работы данного датчика и по какой причине температура может превышать допустимую норму, необходимо четко представлять себе работу основных узлов автомобиля, взаимодействующих или вырабатывающих выхлопные газы.

Принцип работы узлов связаных с выхлопными газами

Их образование происходит в процессе сгорания горючей смеси. В карбюратор поступает топливо, которое равномерно, определенными порциями и концентрацией, передается в цилиндр. В это время клапан находится в открытом состоянии. После впрыскивания горючей смеси, цилиндр начинает движение вниз до плотного закрытия.

Далее происходит рабочий такт, после чего, при помощи свечи зажигания производится воспламенение горючей жидкости в клапане и в результате горения следует очередной такт с выбросом отработанных веществ.

Эти процессы вызывают запредельные температурные показатели, поэтому, чтобы детали служили довольно долго, предусмотрена специальная система охлаждения. Также, с ее помощью можно проводить регулирование температуры.

Причина неприятного запаха в салоне?

Эта проблема может возникнуть при разгерметизации системы, а запахи будут проникать внутрь авто посредством печки, неправильной работы системы отводов, в открытые окна и двери, либо через уплотнители, которые уже частично или полностью вышли из строя. В хэтчбеках или универсалах, подобные запахи может поступать через багажное отделение.

Если происходит появление запаха тухлых яиц, проблему необходимо искать в катализаторе. Его основной функцией является нейтрализация вредных веществ, которые появляются в результате горения горючей смеси, встроенный непосредственно в выхлопную систему.

Сладковатый запах говорит о том, что происходит утечка тосола, а если из глушителя валит чрезмерный черный дым, это говорит о неисправностях карбюратора. Хотя в этих обоих случаях проблема может быть связана и с системой охлаждения.

Опасность появления выхлопных газов в салоне авто

Количественный показатель в большей степени, прямо пропорционально, зависит от скорости езды. В процессе горения могут образовываться угарный газ, альдегиды, канцерогены, водородные соединения и т.п. Все это негативно сказывается на иммунитете человека, недомогании, может вызвать нарушение работы сердечно-сосудистой системы, болезни бронхит, гайморит и т.п. Если же концентрация будет запредельной, это может привести и вовсе к летальному исходу прямо в салоне автомобиля. Поэтому, если водитель или пассажиры стали ощущать посторонние запахи в салоне машины, следует не медлить, а срочно предпринять действия для устранения поломки.

Визуальный осмотр и диагностика собственными силами

Сначала необходимо удостовериться в нормальной работе системы отвода выхлопных газов. Для этого откройте капот и внимательно осмотрите соединение главного блока цилиндров с выпускным коллектором на наличие возможных разломов. Также необходимо убедиться в целостности прокладки между ними. Если крепление произведено неплотно или герметичность нарушена, причина попадания выхлопных газов состоит именно в этом.

Далее нужно загнать машину на смотровую яму. При работающем автомобиле необходимо тщательно осмотреть все элементы. Произведите осмотр глушителя, распределительную емкость и трубы. Не стоит забывать и о кулисном пыльнике, ведь если он поврежден или негерметичен, это может вызвать утечку выхлопных газов.

Осмотрите все комплектующие части системы охлаждения. Очень внимательно нужно изучить все трубки соединения на наличие разрывов и разломов. Если это действительно так, их необходимо заменить, ведь в этом случае охлаждение производится не должным образом, из-за чего и происходит чрезмерный выброс газов. При этом стоит помнить, что подобная поломка может привести к куда большим проблемам, чем появление неприятного запаха в салоне.

Не стоит забывать и об осмотре багажника, боковых окон на предмет неплотного закрытия. Со временем, любой уплотнитель может износиться и выхлопные газы могут поступать непосредственно через щели.

Что делать, если визуальный осмотр не дал результатов?

Всему причиной может быть неисправности в карбюраторе и радиаторе. Однако это довольно сложный узел и разобраться здесь довольно сложно, в этом случае необходимо обращение к профильным специалистам. Также не стоит забывать и о клапане системы рециркуляции. Если в нем имеются неполадки, здесь ремонт невозможно провести и потребуется полная замена узла.

Как снизить уровень концентрации выхлопных газов?

Для этого необходимо знать о принципе работы катализатора. В системе рециркуляции имеется клапан, который при определенных условиях объединяет впускной и выпускной коллектор. После этого, определенная часть выхлопных газов проникает в цилиндры, что приводит к определенному снижению температуры горения топлива. В итоге, в выхлопных газах за счет этого снижается концентрация оксидов азота. В более ранних моделях клапана рециркуляции срабатывает лишь в процессе разряжения, а на холостом ходу он не работает. Сейчас же существуют и другие, в которых работа этой части обеспечивается и контролируется при помощи компьютера.

Современный каталитический нейтрализатор состоит из трех частей: корпус, блок-носитель, теплоизоляция, который называется трехкомпонентным. Именно с его помощью производится регулирование состава выхлопа.

Перед нейтрализатором также еще предусмотрена установка датчика температуры выхлопных газов. В его функции входит передача определенных сигналов на ЭБУ, а уже на основании полученных данных производится впрыск определенного количества горючей смеси, что бы в процессе сгорания уничтожалась и сажа.

Возвращаясь к началу статьи о важности установленного датчика выхлопных газов, можно сделать определенные выводы:

1. его работоспособность будет обеспечивать оптимальное количество топлива, что позволит увеличить срок эксплуатации карбюратора;
2. будет оптимизирован расход потребляемого топлива;
3. он является одним из узлов, который обеспечивает допустимый уровень выхлопных газов и концентрации вредных веществ.

Признаки и возможные неисправности датчика выхлопных газов

Эта запчасть, как и любые другие может выходить из строя. Если автолюбитель заметил, что автомобиль стал потреблять больше топлива или работа двигателя в целом ухудшилась – это может быть связано непосредственно с этим прибором. Подобная ситуация может сложиться из-за:

• длительного срока эксплуатации;
• езда по неровностям приводит к ощутимым вибрациям, вследствие чего внутренние контакты датчика могут быть повреждены;
• если температура будет продолжительное время достигать 900 оС и более, может выйти из строя терморезисторный элемент.

 Для выявления поломки датчика температуры выхлопных газов может указывать и индикатор на приборной панели, сигнализирующий неисправность двигателя. В ЭБУ двигателя она отображается в виде комбинации символов DTS.

Этапы снятия и установки нового датчика:

1. Отсоедините разъем от температурного датчика.
2. При помощи динамометрического ключа открутите гайку, при помощи которой производится закрепление.
3. Установите новый прибор и зафиксируйте его крепежной гайкой.
4. Подключите разъем датчика температуры.

Если визуальный осмотр системы охлаждения, циркуляции, отвода и других не дал результатов в поиске проблемы появления выхлопных газов в салоне авто, рекомендуется незамедлительно обратиться в один из сервисных центров.

 Благодаря проведению компьютерной диагностики, специалисты довольно быстро выяснят причины и в кратчайшие сроки устранят неполадки. Если Вы не знаете, в какой автосервис обратиться для диагностики и качественного выполнения ремонтных работ, на нашем сайте Вы сможете без труда найти наиболее подходящий по стоимости и местоположению. Абсолютно во всех автомастерских из предоставленного перечня работают высококвалифицированные специалисты, которые подходят к своей работе со всей ответственностью и выполняют ее качественно. Вам стоит лишь оставить заявку на сайте Uremont.

Датчик кислорода (Лямбда-зонд). (Р) (с. 3)

вот еще инфа в догонку с форума мондео

Устройство:

http://mondeoclub.ru/remont/images/lambda1.jpg

1- металлический корпус с резьбой.
2 — уплотнительное кольцо.c 3 — токосъемник электрического сигнала.
4 — керамический изолятор.
5 — проводка.
6 — манжета проводов уплотнительная.
7 — токопроводящий контакт цепи подогрева.
8 — наружный защитный экран с отверстием для атмосферного воздуха.
9 — подогрев.
10 — наконечник из керамики.
11 — защитный экран с отверстием для отработавших газов

Место установки датчика кислорода.
В связи с тем, что датчик кислорода может вырабатывать электрический сигнал только при температуре 300-350°С и выше, датчики без нагревателя устанавливаются в выпускном трубопроводе ближе к двигателю, а с нагревательными элементами — перед нейтрализатором.

В некоторых автомобилях в каталитическом нейтрализаторе установлен датчик температуры, который не следует путать с кислородным. Иногда (ФМ-3)устанавливается два кислородных датчика — до нейтрализатора и после него (ST220 — два ката и 4 лямбды).

1. назначение, применение.
Для корректировки оптимальной смеси горючего с воздухом
применение приводит к повышению экономичности автомобиля, влияет на мощность двигателя, динамику, а также на экологические показатели.

Бензиновому двигателю для работы требуется смесь с определенным соотношением воздух-топливо. Соотношение, при котором топливо максимально полно и эффективно сгорает, называется стехиометрическим и составляет оно 14,7:1. Это означает, что на одну часть топлива следует взять 14,7 частей воздуха. На практике же соотношение воздух-топливо меняется в зависимости от режимов работы двигателя и смесеобразования. Двигатель становится неэкономичным. Это и понятно!

Таким образом датчик кислорода — это своеобразный переключатель (триггер), сообщающий контроллеру впрыска о качественной концентрации кислорода в отработавших газах. Фронт сигнала между положениями «Больше» и «меньше» очень мал. Настолько мал, что его можно не рассматривать всерьез. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.

Функционально лямбда-зонд работает, как переключатель и выдает опорное напряжение (0. 45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает снижает свое напряжение до ~0.1-0.2В. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от от 0.04..0.1 до 0.7…1.0В. Длительность фронта должна быть не более 120мСек. Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после соответствующей проверки.

Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы. Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля

http://mondeoclub.ru/remont/images/stroenie_L.jpg

Элемент зонда, сделанный на основе диоксида титана не производят напряжение а меняет свое сопротивление (нас этот тип не касается).

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В

Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили.

2. Совместимость, взаимозаменяемость.
-принцип работы лямбда-зонда у всех производителей в общем одинаков. Совместимость чаще всего обусловлена на уровне посадочных размеров.
-различаются монтажными размерами и разъемом
-Можно купить оригинальный датчик б/у, что чревато пустыми тратами: на нем не написано, в каком он состоянии, а проверить вы его сумеете только на автомобиле

3. Виды.
а) с подогревом и без подогрева
б) кол-вом проводов: 1-2-3-4 т.е. соответственно и комбинацией с/без подогрева.
в) из разных материалов: циркониево-платиновые и подороже на основе двуокиси титана (TiO2)
Титановые лямбда-зонды от циркониевых легко отличить по цвету «накального» вывода подогревателя – он всегда красный.
г) широкополосная для дизелей и двигателей работающих на обедненной смеси.

4. Как и почему умирает.
— плохой бензин, свинец, железо забивают платиновые электроды за несколько «удачных» заправок.
— масло в выхлопной трубе — Плохое состояние маслосъемных колец
-попадание на нее моющих жидкостей и растворителей
-«хлопки» в выпуске разрушающие хрупкую керамику
-удары
— перегрев его корпуса из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси.
— Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств, антифриза
— обогащенная топливно-воздушная смесь,
— сбои в системе зажигания, хлопки в глушителе
— Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон
— Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны.
— Обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315-320°C.

Перечень возможных неисправностей лямбда-зонда:
-неработающий подогрев
-потеря чувствительности — уменьшение быстродействия

Причем это как правило самодиагностикой автомобиля не фиксируются.
Решение о замене датчика можно принять после его проверки на осцилографе.
Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут — ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Можно использовать и такой способ:
Если лямбда работала на нашем бензине более 2-3-х лет то можно не тратиться на ее проверку.
Ее стоит менять уже хотя бы по возрасту. Быстродействие все равно уже далеко от оптимального.

В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя сложно.

Как понять насколько работоспособен датчик?
Для этого потребуется осциллограф. Ну или специальный мотор-тестер, на дисплее которого можно наблюдать осциллограмму изменения сигнала на выходе ЛЗ. Наиболее интересными являются пороговые уровни сигналов высокого и низкого напряжения (со временем, при выходе датчика из строя, сигнал низкого уровня повышается (более 0,2В — криминал), а сигнал высокого уровня — снижается (менее 0,8В — криминал)), а также скорость изменения фронта переключения датчика из низкого в высокий уровень. Есть повод задуматься о предстоящей замене датчика, если длительность этого фронта превышает 300 мсек.
Это усредненные данные.

Возможные признаки неисправности датчика кислорода:
— Неустойчивая работа двигателя на малых оборотах.
— Повышенный расход топлива.
— Ухудшение динамических характеристик автомобиля.
— Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя.
— Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния.
— На некоторых автомобилях загорание лампы «СНЕСК ЕNGINЕ» при установившемся режиме движения

5. Как снять — установить.
Нужен подходящий ключ.
Для установки оптимально спец. высокая головка с прорезью для проводов и гранями снаружи.

Откручивать лучше на горячую, меньше риск сорвать прикипевшую резьбу.
Резьбовая часть как правило уже имеет спец смазку (высокотемпературную, токопроводящую). можно добавить и графитки.
Разъем надо поднять повыше оберегая от воды и грязи. Контакты смазать.
Если провода скручивались их тоже надо покрыть графиткой — окисляться не будут.
Насчет пайки надо хорошо подумать.
Дело в том что лямбда получает кислород по эл. проводам. Обратите внимание все разъемы лямбд непаянные а обжимные.
Полагаю лучше так и делать, обжимать-скручивать.

Снимать датчик стоит при работающем двигателе особого смысла нет. Он не так уж быстро остывает. А шанс получить пару ожогов есть реальный.
Просто пока трубопровод и датчик горячий.
После замены неплохо бы обнулить память путем снимания на 5-10 минут (-)клеммы с аккумулятора.

http://mondeoclub.ru/remont/images/l4.jpg

6. Для маргиналов. «Оживление» лямбды.
Во Владивостоке технология «оживления» лямбда-зонда уже отработана. Оказывается, достаточно продержать датчик десять минут в ортофосфорной кислоте при комнатной температуре, затем промыть водой — и он снова в строю. Правда, сигнал восстанавливается не сразу, а через час-полтора работы двигателя.
Для промывки датчик лучше вскрыть. На токарном стаже тонким резцом срезают у самого основания колпачок с отверстиями. Датчик (он представляет собой керамический стержень с напыленными платиновыми полосками) окунают в кислоту. Кислота разрушает нагар и свинцовую пленку на поверхности стержня. Важно не передержать датчик — могут разрушиться токопроводящие платиновые электроды. Зачищать его шкуркой или другим абразивом нельзя по той же причине. Очистив стержень от токопроводящей пленки, его промывают в воде и крепят колпачок каплей нержавеющей проволоки аргоновой сваркой.
Ученые из дальневосточного отделения РАН предлагают другой путь восстановления — более сложный и весьма надежный. Как известно из физики, плотность тока в газах определяется концентрацией ионов, их подвижностью и величиной заряда. В выхлопных газах ионы образуются от нагрева. Поскольку температура (стало быть, подвижность ионов) и напряженность поля (на электроды подается напряжение 1 В) известны, выходные его характеристики зависят лишь от концентрации ионов. Их замеряют осциллографом и частотомером (около 2 МГц). Далее на ультразвуковом диспергаторе в эмульсионном растворе проводится «мягкая зачистка» напыленных электродов. Возможен электролиз вязких металлов, осевших на их поверхности. При этом учитываются конструктивные особенности зонда и материал (металлокерамика или фарфор) с напылением малоинерционных металлов (платина, барий, цирконий и пр.). Восстановленный датчик испытывают приборами и устанавливают на автомобиль. Операцию можно проводить многократно.
Так российские инженеры и ученые доказали справедливость пословицы: «Голь на выдумки хитра», сумев разработать простую и остроумную технологию.

Замена датчика кислорода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик кислорода – его ещё называют лямбда-зонд, благодаря нему автомобиль устойчиво работает на холостых оборотах при прогретом двигателе, а так же у автомобиля появляется чистый выхлоп благодаря данному датчики, потому что данный датчик за этим внимательно следит и не допускает выброса в атмосферу слишком много вредных вещёств которые не к чему хорошему не приведут, и тем самым он делает выхлоп чище и контролирует его при разных температурах двигателя.

Примечание!
Для того чтобы заменить кислородный датчик, вам нужно будет запастись: Основным набором гаечных ключей и обязательно перчатками, потому что при работе данный датчик нагревается до очень высоких температур из-за которых вы можете очень сильно обжечься!

Краткое содержание:

Где находится датчик кислорода?
На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1.5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:

Теперь что касаемо автомобилей с двигателем 1.6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой), то есть на более новые автомобили устанавливался не один данный датчик а целых два, но повторюсь не на всех автомобилях присутствует этот самый второй датчик, поэтому внимательно выпускной коллектор осмотрите прежде чем приступать к замене самого верхнего кислородного датчика.

Когда нужно менять датчик кислорода?
Он подлежит замене в том случае, если автомобиль у вас начал мягко говоря тупить, а именно стал потреблять гораздо больше топлива чем это нужно, а так же начать неустойчиво работать на холостом ходу, стал хуже разгоняться и т.д.

Все эти признаки указывают на неисправность данного датчика, ах да, примерно датчик кислорода приходит в негодность через 60.000 тыс и выше километров, поэтому если вы уже давно не меняли данный датчик и автомобиль у вас начал тупить, то скорее всего дело в нём, но всё же чтобы не ошибаться мы в данной статье выложим видео-ролик о том как нужно проверять данный датчик на работоспособность.

Из-за чего датчик кислорода может быстрее выйти из строя?
Один из наиболее часто задаваемых нам вопросов, в общём данный датчик выходит из строя быстрее всего только по нескольким причинам, а именно из-за некачественного бензина, из-за пришедших в негодность маслосъёмных колец, и из-за неправильно настроенной рабочей смеси и неправильно выставленного зажигания, данный датчик выходит прежде временно из строя.

Как заменить датчик кислорода, он же лямбда-зонд на ВАЗ 2113-ВАЗ 2115?

Примечание!
Производиться замену данного датчика лучше всего на холодном двигателе но не слишком, потому что на горячем данный датчик очень сильно нагревается примерно градусов 400-500 и поэтому вы легко сможете об него обжечься, поэтому данную работу нужно проводить аккуратно и только в перчатках!

Снятие:
1) В самом начале операции чтобы его снять, вам нужно будет отсоединить от аккумуляторной батареи клему «-», хотя многие люди пренебрегают данному указанию и не отсоединяя ничего приступают к работе, но всё же при работе с электроникой положено отсоединять клему, значит так и надо а то всякое может быть, к примеру вода попадёт на оголённые провода и после этого проводка скорее всего выйдет из строя, поэтому как говориться выбор только за вами. (О том как отсоединить эту клему, см. в статье: «Замена аккумулятора» пункт 1)

2) Затем если у вас автомобиль с объёмом 1.5 литров, тогда ставьте его на смотровую яму или же поддомкрачивайте его хотя это жутко не удобно и после чего выворачивайте при помощи гаечного ключа полностью сам датчик и вынимайте его из отверстия куда он установлен.

Примечание!
Когда датчик у вас будет полностью вывернут из приёмной трубы, посмотрите провод который от него идёт и доберитесь до конца этого провода на нём ещё будет установлен разъём, так вот когда доберётесь вам нужно будет данный разъём разъединить с колодкой проводов и тем самым у вас датчик будет полностью снят с автомобиля!

3) Теперь поговорим об двигателях с двигателем 1. 6, как уже было сказано на них данный датчик располагается кардинально в другом месте, а так же он может быть как всего лишь один так и два (В зависимости от года выпуска), вот к примеру на более ранних моделях стоит только один данный датчик, соответственно на более поздних два, увидеть их тоже особого труда не составит, как мы уже сказали ранее вам нужно всего лишь открыть капот у автомобиля и уже там разыскать выпускной коллектор, а так же если вам будет мешать верхняя крышка двигателя (На фото ниже обведена квадратом), то вы её снимите, а снимается она очень легко просто возьмите за края и потяните за неё вверх и тем самым она снимется с автомобиля.

4) После того как вы обеспечите себе хороший доступ к выпускному коллектору, возьмите гаечный ключ и с его помощью выверните за резьбовое соединение сам датчик (Резьбовое соединение указано стрелкой) и когда датчик будет полностью вывернут, снимите его с автомобиля.

Примечание!
Прежде чем приступить к отворачиванию датчика, обратите особое внимание на провод который идёт от него, так вот на конце этого провода должен быть разъём (Указан синей стрелкой) который будет соединён с колодкой проводов (Указана красной стрелкой), разыщите этот разъём идя по проводу и когда он будет найден, разъёдините его с колодкой!

5) Второй датчик у двигателя 1.6 более нового образца установлен неудобно и поэтому чтобы его вам снять нужны будут очень длинные руки и смекалка или же смотровая яма, после того как вы заедете на смотровую яму или же вообще не куда ни будете заезжать, посмотрите на фото ниже на котором стрелкой указан второй датчик, так вот чтобы снять этот датчик вам нужно будет проделать точно такую же операцию как и с первым датчиком, а именно сперва посмотреть провод который идёт от этого датчики и на самом конце разъединить разъём и колодку и после чего взять гаечный ключ и с его помощью вывернуть полностью сам датчик и тем самым снять его с автомобиля.

Примечание!
В том случае если у вас не будет данного датчика, то в том месте у вас буден находиться просто одна единственная заглушка!

Установка:
Устанавливается новый датчик в обратном порядке снятию, но только при установке рекомендуется смазать его резьбовое соединение антиприхватывающим герметиком, для того чтобы выхлопная система была более герметична и ни где как говориться ничего не пропускало.

Проверка датчика кислорода на работоспособность:

Примечание!
Проверка на работоспособность будет для наглядности показана на самом верхнем датчике который вкручивается в выпускной коллектор двигателя с объёмом 1.6!

1) Для проверки вам нужно будет запастись обычной металлической скрепкой и мульти-метром который будет оснащён функцией вольтметра или же если у вас не будет данного прибора, тогда просто запаситесь самим вольтметром.

2) Затем к разъёму провода который ещё идёт вместе с датчиком кислорода, вам нужно будет подсоединить разогнутую канцелярскую скрепку, а подсоединять данную скрепку нужно именно к сигнальному проводу который идёт на контроллер и после чего подсоединить к данной скрепки положительный вывод омметра, а отрицательный вывод кинуть на массу, к примеру массой может у вас выступать двигатель автомобиля.

Примечание!
Сигнальный провод который идёт на контроллер, обычно бывает окрашен в разные цвета, к примеру он бывает белым, чёрным, красно-белым и другим цветом, поэтому чтобы не ошибаться откройте книгу по эксплуатации вашего автомобиля и посмотрите в ней электросхему вашего автомобиля, там все эти нюансы должны быть описаны!

3) После того как будет всё подсоединено, сядьте в автомобиль и заведи его и после чего следите внимательно за показаниями омметра, на холодном двигателе он должен будет показывать совсем небольшие цифры, а именно где то 0.1-0.3 вольт, по мере прогревания данные цифры у вас должны будут расти, а именно через две-три минуты когда двигатель до рабочей температуры прогреется, то показания должны уже будут быть в районе 0.1-0.9 вольт (Они должны могут колебаться), если у вас всё так и есть тогда это будет означать то что данный датчик работает нормально и нет необходимости в его замене, но если же вольт-метр показывает к примеру показания 0.1-0.9 вольт очень поздно (На очень горячем двигателе), или же до этих показаний вообще не доходит дела, то это будет означать то что датчик неисправен и нуждается в своей замене.

Важно!
1. Когда будете покупать новый датчик, вас скорее всего спросят какой вам именно нужен с подогревом или же нет? Так вот лучше всего берите данный датчик с подогревом, потому что как правило данный датчик нормально начинает работать только после 300 градусов и выше он работает как надо, а чтобы его нагреть до стольких градусов нужно некоторое время и чтобы оно было сокращено, рекомендуем вам устанавливать датчик только с подогревом!

Совет:
Если вы всё же захотите купить не подогревающий датчик, то запомните раз и на всегда вы его не сможете поставить вместо старого датчика если у вас данный датчик был с подогревом, то есть если старый датчик был без подогрева то можно поставить не подогревающий датчик, а если старый датчик у вас был с подогревом то возможно новый датчик без подогрева вы поставите а возможно и нет!

2. А так же замену данного датчика как мы уже отметили ранее, нужно производить на не слишком холодном двигателе, потому что если двигатель будет полностью остывшим то как всем нам известно тело сжимается, вследствие чего отворачивание данного датчика у вас будет затруднено, поэтому лучше всего заменить данный датчик в перчатках и на еле еле прогретом двигателе!

3. Ах да самое главное не отметили, желательно датчики покупать точно такие же какие у вас стояли до этого, потому что на некоторых автомобилях датчики ставятся нового образца а на некоторых ставятся старого образца и с разной мощность, но каждый контроллер настраивается как правило под какой то один датчик и поэтому при выборе желательно чтобы новый датчик был точно таким же как и старый!

Датчик кислорода 21083, 21093, 21099

В системах управления (ЭСУД) инжекторного 2111 и карбюраторного 21083 с микропроцессорным управлением, двигателей автомобилей ВАЗ 21083, 21093, 21099 применяется датчик измерения концентрации кислорода в отработанных газах (Лямбда-зонд, ДК). Разберем его основные параметры.

Назначение датчика кислорода

Датчик кислорода измеряет количество кислорода в отработанных газах. По этим показателям определяется какая, богатая (мало кислорода) или бедная (много кислорода) топливная смесь поступает на данный момент в двигатель. После чего ЭБУ корректирует необходимое количество впрыскиваемого через форсунки в цилиндры двигателя топлива.

Устройство датчика кислорода

Датчик кислорода работает только в паре с каталитическим нейтрализатором. Он состоит из корпуса, чувствительного элемента, способного генерировать напряжение от 500 до 900 мВ, нагревательного элемента, служащего для нагрева чувствительного элемента и проводов с соединительной колодкой. В системах управления двигателем с контроллером GM датчик нагревательный элемент включен постоянно, с контроллерами BOSH и Январь 5 включается при необходимости.

Датчик кислорода 21083, схема

Расположение датчика кислорода на автомобиле

На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111  датчик кислорода устанавливается в нижней части приемной трубы глушителя (штанов).

Принцип действия датчика кислорода

Для того чтобы определить длительность открытия форсунок и соответственно объем впрыскиваемого топлива контроллер каждые 7 мс собирает сигналы с датчиков ЭСУД о нагрузке, оборотах двигателя, скорости автомобиля. Данные обрабатывает его программа, в которую в качестве постоянной величины вводится значение Лямбда (стехиометрическое соотношение воздуха и бензина в топливной смеси — 14.7/1). При таком составе топливная смесь сгорает наиболее полно и в воздух попадает меньше вредных веществ. Чтобы блок управления мог проконтролировать состав топливной смеси и скорректировать его в сторону стехиометрического соотношения, ему необходимы данные о составе топливной смеси на данный момент. Эти данные он получает с датчика концентрации кислорода.

Специальное покрытие чувствительного элемента датчика кислорода обладает свойством взаимодействовать с кислородом, имеющимся в выхлопных газах двигателя. Много кислорода в газах – происходит реакция его окисления на поверхности датчика, на контроллер поступает низкое напряжение (50 – 200 мВ). Это означает топливная смесь бедная, необходимо увеличить дозу впрыска. Мало кислорода – на поверхности датчика идут реакции восстановления кислорода, напряжение возрастает до 700 – 900 мВ. Для контроллера это сигнал, что топливная смесь богатая, необходимо ее обеднение.

Датчик кислорода работает только в прогретом как минимум до 300 градусов состоянии. Для вывода датчика на рабочий режим в нем установлен нагревательный элемент. Пока двигатель холодный, контроллер подает на датчик кислорода опорный сигнал 450 мВт, взамен получает сигнал 300-600 мВ. В такой ситуации расчет топливоподачи ведется без учета показаний датчика кислорода, так называемый режим «разомкнутой петли». Учитываются показания только датчиков положения коленчатого вала, датчика массового расхода воздуха, датчика положения дроссельной заслонки, датчика температуры охлаждающей жидкости. Взамен показаний датчика кислорода применяются некие усредненные значения, имеющиеся в программе. Топливная смесь в этом случае несколько переобогащена, но это и требуется для не прогретого двигателя. По мере прогрева датчика его показания выходят за пределы 300 – 600 мВ и контроллер начинает расчет топливоподачи в режиме «замкнутой петли», то есть с учетом показаний датчика кислорода.

Неисправности датчика кислорода

— Поверхность датчика кислорода загрязнена сажей. Это может произойти в связи с постоянным переобогащением  топливной смеси из-за пропусков зажигания при неисправности системы зажигания, применения некачественного топлива. В этом случае на контроллер поступает сигнал о том, что топливная смесь бедная, и он увеличивает ее обогащение. Как следствие возрастает расход топлива. Нейтрализатор, дожигающий богатую смесь, перегревается, его соты оплавляются и через некоторое время он выходит из строя.

— Помимо этого выводят из строя датчик кислорода этилированный бензин, масло и тосол попавшие в топливную смесь, пары герметиков, применяемых при ремонте двигателя.

— Одним из первых признаков выхода из строя датчика кислорода является появление неустойчивого холостого хода двигателя (хотя эта неисправность может быть связана с другими причинами), а через некоторое время вообще отказ двигателя работать на холостом ходу.

При появлении признаков неисправности датчика кислорода следует провести его проверку. См. «Проверка датчика кислорода (ДК) ЭСУД автомобилей ВАЗ 2108, 2109, 21099».

Применяемость датчика кислорода на автомобилях ВАЗ 21083, 21093, 21099, инжектор

ВАЗ 21083, 21093, 21099 с контроллером GM ISFI-2S (2111-1411020-10 (20, 21)) и нейтрализатором – нормы ЕВРО-2,  применяется датчики кислорода GM 2112-3850010-11, BOSH 2112-3850010-40.

ВАЗ 21083, 21093, 21099 с контроллерами BOSH M1.5.4 (2111-1411020-70), BOSH M1.5.4N (2111-1411020-60), Январь 5.1 (2111-1411020-61), VS 5.1 (2111-1411020-62) и нейтрализатором – нормы ЕВРО-2, применяется датчик кислорода BOSH 2112-3850010-20.

ВАЗ 21083, 21093, 21099 с контроллером BOSH MР7.0Н (2111-1411020-50) и нейтрализатором – ЕВРО-3, применяется датчики кислорода BOSH 2112-3850010-20 (управляющий) и BOSH 2112-3850010-30 (диагностический).

Примечания и дополнения

— В системах управления инжекторными двигателями автомобилей ВАЗ 21083, 21093, 21099 под нормы токсичности Евро-3 помимо датчика концентрации кислорода применяется еще один, так называемый диагностический датчик кислорода (ДДК). Он устанавливается в выпускном тракте двигателя автомобиля после нейтрализатора. Принцип действия его аналогичен основному (управляющему) датчику кислорода. Его показания необходимы блоку управления для корректировки состава топливной смеси и контроля за полнотой сжигания отработанных газов  нейтрализатором.

— Состав топливовоздушной смеси, при котором происходит наиболее полное ее сгорание в двигателе, называется стехиометрическим. Это соотношение 14.7/1 (14.7 частей воздуха и 1 часть топлива). Его устанавливает контроллер, ориентируясь на показания датчика кислорода. Еще одно название стехиометрического состава топливной смеси – Лямбда, поэтому датчик кислорода называется Лямбда-зонд.

— В ЭСУД ВАЗ 21083, 21093, 21099 под нормы токсичности Россия-83 с регулировкой СО-потенциометром датчик кислорода отсутствует.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по инжектору автомобилей ВАЗ 21083, 21093, 21099

— Регулятор холостого хода инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик массового расхода воздуха инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик температуры инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик положения коленчатого вала (ДПКВ) инжекторных двигателей автомомобилей ВАЗ 21083, 21093, 21099

— Применяемость контроллеров (ЭБУ) в системах управления инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

Датчик кислорода для автомобиля (что это такое)

Датчик кислорода нужен, чтобы регулировать смесь топлива и воздуха, поступающую в двигатель. Он обеспечивает максимальную мощность и меньший расход топлива. Поговорим для чего нужен датчика кислорода в машине и принцип его работы.

Для чего нужен

В отработавших газах бензинового двигателя можно найти немало разнообразных токсичных компонентов, но верховодит традиционная триада:

• СО – окись углерода, угарный газ;
• СН – несгоревшие углеводороды;
• NOх – окислы азота.

Инженеры противопоставили этой опасной троице очень важное устройство, входящее в систему выпуска, – каталитический нейтрализатор отработавших газов. Иначе говоря, газы, пройдя через это устройство, из агрессивно-токсичных превращаются в сравнительно безопасные, нейтральные.

Чтобы нейтрализатор мог эффективно «облагораживать» поступающие в него газы, содержание каждого компонента в них должно укладываться в довольно узкие рамки, соответствующие сгоранию в цилиндрах стехиометрической рабочей смеси топлива и воздуха. Напомним, что ее состав характеризуется так называемым коэффициентом избытка воздуха a.

Если a больше 1,0 – смесь обедненная, бедная и т.д. И наоборот – смесь с a меньше 1,0 – обогащенная, богатая и т.д. Если воздуха ровно столько, сколько требуется для полного сгорания топлива, смесь называют стехиометрической – это область значений a вблизи 1,0.

Зависимость эффективности нейтрализатора от состава рабочей смеси в цилиндрах двигателя. Чтобы эффективность была не ниже 80%, колебания состава относительно оптимального не должны превышать 1%.

Как обеспечить столь высокую точность и одновременно стабильность? Цель была достигнута с появлением электронной системы автоматического регулирования с датчиком кислорода в отработавших газах – по-другому, лямбда-зондом. Этот датчик – важнейший элемент обратной связи в системе впрыска, позволяющей поддерживать стехиометрический состав на установившихся режимах работы двигателя с точностью до ±1%. На современных авто можно увидеть датчики кислорода двух типов. К первому отнесем датчики на основе диоксида циркония (циркониевые), ко второму – на основе оксида титана (титановые). Принцип работы один, разница только в конструкции. Измерительный элемент датчика кислорода имеет напыление благородного металла – платины с внутренней и внешней сторон. Внутри – «твердый электролит» (керамика). Работает по принципу гальванического элемента с твердым электролитом: по достижении температуры 300–350°С керамика начинает проводить ионы кислорода.

Полезно помнить, что это минимально возможная температура функционирования измерительного элемента, тогда как при работе двигателя температура датчика около 600°С. Ограничена и максимальная рабочая температура – около 900–1000°С в зависимости от типа датчика, перегрев грозит его повреждением.

Принцип работы

При работе двигателя концентрация кислорода внутри выпускной системы и снаружи ее, в окружающем воздухе, совершенно разная. Вот эта разница и заставляет ионы кислорода двигаться в твердом электролите, в результате чего на электродах измерительного элемента появляется разность потенциалов – сигнал датчика кислорода.

Зависимость выходного сигнала зонда от температуры. Зона ниже 300°С – нерабочая: 1 – реакция на богатые смеси; 2 – реакция на бедные смеси.

Как видите, реакции на богатые и бедные смеси различаются очень сильно, но при падении температуры ниже 300°С разница постепенно уменьшается – эта зона уже нерабочая. Чтобы датчик после пуска двигателя быстрей прогревался, его размещают возможно ближе к мотору, но все же с учетом ограничений по максимальной температуре. Особенно «критична» длительная езда с полной мощностью двигателя.

Современные датчики кислорода – с электроподогревом, которым управляет электронный блок управления двигателем, меняя ток нагревателя. Соответственно, он контролирует и исправность цепи нагревателя, что очень важно.

Обманка катализатора, катализатор Лансер, ГАЗ, Ланос, глушителя, Шевроле Нива, Газель, на Ауди, Акцент, вставка вместо катализатора, на дизеле. — Чип-тюнинг Набережные Челны | PAULUS-CHIP

Обманка катализатора необходима в том случае, если вы устанавливаете вместо фильтра пламегаситель или вовсе его убираете. Компания Чип-Тюнинг расскажет о том, как проводится работа над корректировкой показаний датчика. Почему вообще возникает потребность в подобной услуге?

Обманка катализатора необходима в том случае, если вы устанавливаете вместо фильтра пламегаситель или вовсе его убираете. Компания Чип-Тюнинг расскажет о том, как проводится работа над корректировкой показаний датчика. Почему вообще возникает потребность в подобной услуге?

Дело в том, что катализатор Лансер, катализатор Ланос, катализатор Акцент или катализатор на Ауди не просто очищают выхлопные газы. Система устроена таким образом, что происходит регулярный мониторинг работоспособности фильтра. За катализатором устанавливается так называемый лямбда-зонд – кислородный датчик, определяющий состав выхлопа.

Если фильтр не справляется с выхлопными газами, в блоке управления возникают ошибки Р0420 и Р0430, говорящие о том, что эффективность катализатора ниже допустимого предела (от ЕВРО-3 и выше). Если вы заменяете фильтр на пламегаситель, вполне понятно, что тревожный датчик на панели будет гореть постоянно.

Обманка катализатора – это и есть способ доставить к лямбда-зонду нужную нам информацию. Наиболее распространены три типа устройств. Первый – эмулятор на механической основе.

Они проставки с наполнителем, внутрь которого впессован каталитический элемент. То есть происходит та же самая фильтрация, что производит, к примеру, большой на Шевроле Нива катализатор, только лишь в меньших объемах.

Эта обманка катализатора так и называется – мини-катализатор. За счет установки перпендикулярно потоку выхлопных газов, мини-версии служат дольше обычных. Вторая разновидность – электронные обманки. Самые старые образцы, заменяющие катализатор ГАЗ или катализатор Газель начала 2000-х годов, это установленное в цепь лямбда-зонда сопротивление.

Более современный вариант – электронный контроллер с программатором. Это вставка вместо катализатора с микрочипом, подходящая большинству современных автомобилей. Третий способ обманки катализатора – программное вмешательство в ЭБУ. Можно либо изменить настройки, либо вовсе отключить лямбда-зонд.

Специалисты сервисного центра Чип-Тюнинг выполняют все перечисленные виды работ на высоком уровне. Наш опыт позволяет обслуживать автомобили практически всех марок и годов выпуска. Но стоит помнить, что если вам нужно заменить катализатор на дизеле, катализатор глушителя или установить обманку, работы необходимо выполнять только лишь на исправном лямбда-зонде.

Впрочем, отремонтировать его мы тоже можем. Специалисты Чип-Тюнинг учитывают марку машины, объем двигателя, регион локализации и устанавливают наиболее подходящую обманку. А полноценная диагностика, проводимая на современном оборудовании, позволит выявить и оперативно устранить прочие неисправности системы выхлопа отработанных газов.

Мы работаем как с жителями Набережных Челнов, так и с гостями города. 18 лет профессионального стажа превращают нас в одну из наиболее опытных компаний на рынке апгрейда автомобилей. Обратитесь в Чип-Тюнинг, если вам нужна профессиональная обманка катализатора.

Функции кислородных датчиков в выхлопных системах

В свое время самые ранние выхлопные системы были глухими металлическими связями. Конечно, сварные трубы работали качественно. Они достаточно хорошо избавляли двигатель от отработанных газов, но в системе не было контроля выбросов. Сегодняшние выхлопные трубы отличаются продуманным дизайном. Они включают в себя специальный датчик кислорода, датчик O2, который контролирует и контролирует выбросы двигателя. Все дело в обратной связи, но что меняет этот контур управления?

Топливная смесь

Датчики кислорода (O2) обычно устанавливаются в выпускном коллекторе.Они контролируют кислород, потому что это атмосферный газ, который смешивается с вашим топливом, чтобы вызвать сгорание. Двигатели точно настроены так, что основная часть топлива сгорает, а отходы не остаются, но если коэффициент сжигания богат кислородом, что ж, эта тяжелая смесь будет вызывать отходы. Точно так же бедная смесь кислорода и топлива также вызывает загрязнение. Датчики O2 обнаруживают этот дисбаланс и отправляют данные на компьютер вашего двигателя, когда индикатор проверки двигателя начинает мигать.

Активный контроль выбросов

Если соотношение топливо / кислород не в норме, происходит загрязнение, но бортовые датчики всегда под рукой, чтобы сообщить вам об этой опасности для окружающей среды.Однако технология не останавливается на достигнутом, и не только тогда, когда петля обратной связи срывается, чтобы постоянно обновлять коэффициент сжигания. Компьютер двигателя регулирует смесь, ориентируясь на крошечный контур обратной связи, чтобы он мог управлять количеством кислорода, входящего в цикл сгорания.

Безопасность в цифрах

По мере ужесточения стандартов контроля выбросов количество кислородных детекторов, устанавливаемых в современные автомобили, увеличилось вдвое. Например, перед каталитическим нейтрализатором установлен входной детектор.Он обнюхивает входящую смесь, в то время как второй монитор ниже по потоку отмечает выходную смесь кислорода и топлива. Компьютер выполняет небольшую арифметику, сравнивает два значения и ставит невидимую галочку для модуля cat. Как выпускной коллектор двигателя, так и остальная часть выхлопной системы выдают постоянно контролируемые выходные сигналы таким образом, чтобы замкнутая обратная связь поддерживала идеально сбалансированный цикл горения.

На первый взгляд кажется, что датчики O2 предназначены для того, чтобы сжечь индикаторы проверки двигателя и вызвать у вас головную боль, но их истинная цель — информировать компьютер вашего автомобиля, чтобы точно контролировать смесь топлива и кислорода.Если эта взрывоопасная смесь такова, что ж, никаких загрязняющих веществ не образуется, но если она горит слишком богато или слишком бедно, будут происходить опасные выбросы. Что еще хуже, пострадает экономия топлива, в то время как производительность двигателя упадет, а ключевые компоненты будут повреждены.

Trufit Exhaust
437 Warrigal Road,
Moorabbin, VIC 3189
Австралия
Обслуживаемые районы: Мельбурн
Тел .: Trufit на Google Trufit Maps Выхлоп в поиске Google

Разбираемся с вашими датчиками: датчик температуры выхлопных газов

Благодаря постоянно ужесточающимся законам о выбросах, датчики температуры выхлопных газов становятся все более популярными в современных автомобилях.А поскольку они часто выходят из строя, они становятся все более популярными. Здесь мы объясняем, что делает датчик температуры выхлопных газов, почему и как он выходит из строя, и как его заменить, чтобы вы могли воспользоваться этой быстрорастущей возможностью обслуживания с качественным ремонтом, выполненным с учетом лучших практик.

Что такое датчик температуры выхлопных газов?

Как следует из названия, датчик температуры выхлопных газов измеряет температуру выхлопных газов. Затем эта информация передается обратно в блок управления двигателем или ЭБУ, где предпринимаются соответствующие действия.В бензиновых двигателях его основная роль заключается в защите ключевых компонентов от более высоких температур, характерных для двигателей меньшего размера, поэтому, если датчик обнаруживает чрезмерные температуры, ЭБУ снижает температуру, например, за счет снижения давления наддува в случае турбокомпрессора. или увеличение количества топлива, впрыскиваемого в каталитический нейтрализатор. В дизельных двигателях датчики температуры выхлопных газов также используются для контроля температуры сажевого фильтра (DPF), чтобы установить правильную температуру для регенерации, уменьшая вредные выбросы.Нередко на выхлопе устанавливают три или более датчика; один перед турбокомпрессором, один перед сажевым фильтром и третий после сажевого фильтра.

Как работают датчики температуры выхлопных газов?

Есть два типа датчиков температуры выхлопных газов; один с чувствительным элементом с положительным температурным коэффициентом (PTC), а другой с отрицательным температурным коэффициентом (NTC), единственная разница заключается в том, как они измеряют температуру. Элемент NTC имеет высокое сопротивление при низких температурах и низкое сопротивление при высоких температурах.Другими словами, его сопротивление уменьшается с повышением температуры. В то время как в элементе PTC, наиболее распространенном типе, сопротивление увеличивается в соответствии с температурой. В любом случае сопротивление в блоке управления двигателем назначается температуре и предпринимаются соответствующие действия.

Почему выходят из строя датчики температуры выхлопных газов?

Одной из частых причин выхода из строя датчика температуры выхлопных газов является воздействие чрезмерно высоких температур — в некоторых случаях более 900 ° C — именно от этого они защищают другие компоненты.Как и все проводные датчики, сильная вибрация также может привести к ослаблению внутренних соединений, а любые изгибы или перекручивания могут привести к разрыву провода, что делает их особенно уязвимыми для повреждения при замене других компонентов в выхлопной системе. Все это, наряду с загрязнением другими жидкостями, такими как масло или антифриз, может повлиять на характеристики чувствительности датчика, вынуждая его выходить за пределы допуска и давать неточные показания.

Каковы симптомы неисправности датчика температуры выхлопных газов?

Неисправный датчик температуры выхлопных газов может негативно повлиять на систему нейтрализации выхлопных газов автомобиля, что приведет к появлению следующих симптомов:

• Контрольная лампа двигателя: если ЭБУ обнаруживает проблему с датчиком или сигналом, он вызывает включение контрольной лампы двигателя.
• Пониженная топливная эффективность: если датчик выдает неправильное напряжение, процесс регенерации DPF может занять больше времени, что приведет к увеличению расхода топлива.
• Ненужная регенерация DPF: неисправные датчики также могут привести к ненужной регенерации, причиняя неудобства владельцу транспортного средства.
• Неудачный тест на выбросы: ложное показание может вызвать сбой в работе системы рециркуляции отработавших газов без включения контрольной лампы двигателя. Это может привести к сбою теста на выбросы.
• Отказ компонента: повышение температуры выхлопных газов может также способствовать преждевременному выходу из строя других выхлопных или внутренних компонентов двигателя.

Как устранить неисправность датчика температуры выхлопных газов?

Чтобы диагностировать неисправный датчик температуры выхлопных газов, выполните следующие действия:

• Проведите электронную проверку и считайте коды неисправностей с помощью диагностического прибора.
• Осмотрите разъемы на предмет признаков коррозии или ослабленных соединений.
• Проверьте проводку на предмет обрывов или повреждений, которые могут вызвать короткое замыкание на массу.
• Осмотрите датчик на предмет скопления загрязнений и при необходимости очистите чистой сухой тканью.
• Для проверки датчика используйте отдельное устройство измерения ИК-излучения и сравните показания с данными в реальном времени, полученными при использовании диагностического прибора. Запустите двигатель, чтобы температура выхлопных газов увеличилась, и сравните показания.
• При включенном зажигании автомобиля и отключенном разъеме датчика EGT измерьте напряжение на разъеме датчика — должно быть 5 вольт. Если нет, то проследите провод обратно к ЭБУ и проверьте там питание.

Каковы распространенные коды неисправностей датчика температуры выхлопных газов?

Общие коды неисправностей включают:

• P0544: Датчик температуры ОГ, банк 1, датчик 1 — неисправность электрической цепи
• P0546: Датчик температуры ОГ, ряд 1, датчик 1 — высокий уровень входного сигнала
• P2033: Температура ОГ, ряд 1, датчик 2 — высокий уровень сигнала
• P247A: Датчик температуры отработавших газов, ряд 1, датчик 3 — вне допустимого диапазона
• P0549: Датчик температуры ОГ, ряд 2, датчик 1 — высокий уровень сигнала
• P2031: Температура ОГ 1, датчик 2 — неисправность электрической цепи

Обратите внимание, что по своей конструкции датчики PTC будут продолжать передавать дезинформацию в ЭБУ без установки диагностического кода неисправности.

Как заменить датчик температуры выхлопных газов?

Если температура выхлопных газов неверна, его необходимо заменить — просто следуйте практическому совету:

• Найдите неисправный датчик. Обратите внимание, что положение может варьироваться в зависимости от их функции; до или после турбокомпрессора, каталитического нейтрализатора и сажевого фильтра, а также в системе снижения выбросов NOX.
• Затем отсоедините электрический разъем и открутите датчик с помощью торцевого ключа, стараясь не повредить близлежащие компоненты.
• Подготовьте новый датчик, при необходимости нанеся противозадирный состав на резьбу. Обращайтесь осторожно, чтобы не повредить компонент.
• Установите новый датчик температуры выхлопных газов и затяните с требуемым моментом в соответствии с рекомендациями производителя автомобиля.
• Установите на место электрический разъем, затем отрицательную клемму аккумуляторной батареи.
• Теперь снова подключите диагностический прибор и удалите все связанные коды неисправностей.
• Включите зажигание и убедитесь, что индикатор проверки двигателя не горит и выхлопная система работает правильно.
• Наконец, проведите дорожное испытание.

Что делает кислородный датчик?

Что такое датчик кислорода? Что это делает?

Датчики кислорода

, обычно называемые датчиками O2, являются частью выхлопной системы вашего автомобиля. Датчики, расположенные ниже по потоку, после преобразователя, предназначены для отслеживания количества вредных выхлопных газов, поступающих в каталитический нейтрализатор и выходящих из него, чтобы гарантировать правильную работу преобразователя.Датчик фактически не измеряет количество кислорода, а скорее разницу между количеством кислорода в выхлопных газах и количеством кислорода в воздухе. Также имеется датчик кислорода на входе, который контролирует выхлопные газы, чтобы помочь компьютеру отрегулировать соотношение топлива и воздуха для максимального расхода газа и мощности.

Богатая смесь (слишком много топлива) заставляет датчики требовать кислорода. Потребность в кислороде заставляет внутреннюю цепь кислородного датчика накапливать напряжение. Бедная смесь (недостаточно топлива) вызывает низкое напряжение.Изменение сигнала, который датчик кислорода отправляет в компьютер двигателя, может привести к повреждению автомобиля, не говоря уже о том, что это крайне незаконно и влечет за собой крупный штраф. Когда двигатель находится под более низкой нагрузкой, такой как замедление ускорения или поддержание постоянной скорости, он работает в режиме замкнутого контура. В то время как в этом режиме компьютер вашего транспортного средства в основном ожидает вашего следующего движения, предполагая, что вы будете ускоряться или замедляться. Этот цикл заставляет двигатель работать как на обедненной, так и на богатой смеси.Поскольку компьютер пытается поддерживать золотую середину, если компьютерные модификации были внесены в двигатель, заставив его работать на умеренно обедненной смеси, произойдет небольшое увеличение экономии топлива, обычно за счет выбросов, гораздо более высоких температур выхлопных газов и увеличение мощности, которое может быстро перерасти в пропуски зажигания и резкую потерю мощности, а также возможное повреждение двигателя при чрезвычайно обедненном соотношении воздуха и топлива.

Если в результате модификаций двигатель будет работать на обогащенной смеси, произойдет небольшое увеличение мощности до определенного предела (двигатель начинает заливаться из-за слишком большого количества несгоревшего топлива), но за счет снижения экономии топлива и увеличения количества несгоревших углеводородов в выхлопе. который превратит ваши каталитические нейтрализаторы в небольшую печь.Продолжительная работа на богатых смесях может вызвать катастрофический отказ каталитического нейтрализатора. ЭБУ также управляет синхронизацией двигателя зажигания вместе с импульсом топливной форсунки, поэтому модификации, которые изменяют работу двигателя на слишком бедную или слишком богатую, также могут привести к неэффективному расходу топлива, когда топливо воспламеняется слишком рано или слишком поздно в цикле сгорания. Неисправный датчик O2 может вызвать срабатывание контрольной лампы двигателя, а также зарегистрировать неисправный каталитический нейтрализатор, случайные пропуски зажигания в цилиндрах, коды положения распределительного вала / коленчатого вала и даже коды трансмиссии.Как правило, замена кислородного датчика может избавить вас от головной боли и избавить вас от неправильной диагностики. Плохая экономия топлива, заикающийся двигатель или неприятный запах тухлых яиц? Это некоторые из распространенных симптомов неисправного датчика кислорода, которые, если их обнаружить на ранней стадии, могут предотвратить более серьезные повреждения, перечисленные выше.

В компании Lou’s Custom Exhaust of Hyannis, Plymouth, Quincy и Westport у нас есть возможность прочитать любой индикатор проверки двигателя и диагностировать причину неисправного датчика, каталитического нейтрализатора или любой другой проблемы с выбросами, которая может быть связана с индикатором проверки двигателя. .

Позвоните нам, если вам нужна бесплатная оценка и бесплатная диагностика контрольных ламп двигателя в любом из наших 4 офисов:

Хайаннис 508-771-2500
Плимут 508-746-3500
Куинси 617-773-6500
Вестпорт 508-646-1500

Что они из себя представляют и почему становятся плохими

21 ноября 2018, 4:04 Опубликовано Writer

Ваш механик когда-нибудь говорил вам, что вам нужен новый датчик O2 в вашем автомобиле? В любом случае, что это такое и почему все портится? Читайте дальше, чтобы получить полную информацию об этом типе ремонта автомобилей в Мэдисоне, штат Теннесси.

Дело в том, что это мелкий ремонт, но он имеет большое значение. Вот основы.

Что это такое

Датчик O2 (датчик кислорода) является частью выхлопной системы автомобиля. Он очень похож на свечу зажигания, но выполняет другую функцию. В большинстве современных автомобилей датчики O2 расположены перед каталитическим нейтрализатором и после каталитического нейтрализатора. Автомобили с двойным выхлопом имеют четыре датчика O2.

Эта часть контролирует количество кислорода в выхлопных газах вашего автомобиля.На основе этого показания компьютер транспортного средства регулирует топливно-кислородную смесь, которая подается в двигатель. Датчик отслеживает как чистоту выхлопа, так и эффективность преобразователя.

Почему ломается

Со временем детали автомобиля изнашиваются. То же самое и с датчиком O2. На современных автомобилях кислородный датчик может прослужить до 100 000 миль. Однако у большинства возникают проблемы до этого момента. Когда вы используете свой автомобиль, датчик O2 покрывается побочными продуктами сгорания.Через некоторое время на датчике слеживаются свинец, сера и присадки к топливу. Этот мусор не позволяет датчику посылать соответствующий сигнал. На этом этапе его необходимо заменить.

Есть несколько вещей, которые могут ускорить выход из строя датчика O2. Если вы не выполните рекомендованное обслуживание вашего автомобиля, такое как замена воздушного фильтра и замена свечи зажигания, датчик O2 может выйти из строя быстрее, потому что больше грязи и сажи скапливается на вашей системе выбросов. Кроме того, использование топлива, которое не рекомендуется для вашего автомобиля, также может ускорить выход из строя O2, как и использование некачественного топлива.

Чтобы избежать более частого ремонта автомобилей в Мэдисоне, штат Теннесси, регулярно проводите техническое обслуживание вашего автомобиля. Используйте рекомендованные запчасти, а также высококачественные продукты и услуги, чтобы ваш автомобиль работал бесперебойно как можно дольше.

Когда плохо

Как узнать, нужен ли вам новый датчик O2? Когда эти детали выходят из строя, они запускают контрольную лампу двигателя. Фактически, эта неисправность является частой причиной включения индикатора проверки двигателя. Еще один признак того, что ваш датчик O2 неисправен, — это неудачный тест на выбросы.

Проблема с этим датчиком также может указывать на дополнительные проблемы, такие как неисправность каталитического нейтрализатора. Однако, если проблема заключается просто в изношенном датчике O2, эту деталь довольно просто и недорого заменить. Не стесняйтесь обращаться к своему постоянному поставщику услуг по ремонту автомобилей в Мэдисоне, штат Теннесси, чтобы решить эту проблему как можно скорее и обеспечить надлежащее функционирование вашей системы выбросов.

Дышите легче

Горит ли индикатор проверки двигателя? Вам нужен новый датчик O2? Дышите легче с надежным и доступным сервисом от Rivergate Muffler & Auto Repair.У нас работают лучшие сертифицированные механики, которые предлагают отличный ремонт двигателей, трансмиссий, электрических систем и многого другого. Свяжитесь с нашей командой сегодня!

Категория: Ремонт автомобилей

Этот пост был написан писателем

Датчики кислорода: как они работают и что они делают

Что такое датчик кислорода?

Датчик кислорода (обычно именуемый «датчиком O2», поскольку O2 — это химическая формула кислорода) установлен в выпускном коллекторе автомобиля для контроля количества несгоревшего кислорода в выхлопных газах, когда выхлопные газы выходят из двигатель.

Контролируя уровни кислорода и отправляя эту информацию на компьютер вашего двигателя, эти датчики сообщают вашему автомобилю, является ли топливная смесь богатой (недостаточно кислорода) или бедной (слишком много кислорода). Правильное соотношение воздух-топливо имеет решающее значение для поддержания плавности хода вашего автомобиля.

Поскольку датчик O2 играет важную роль в работе двигателя, выбросах и топливной экономичности, важно понимать, как они работают, и следить за тем, чтобы ваш датчик работал должным образом.

Где расположены датчики кислорода?

Количество кислородных датчиков в автомобиле варьируется.Каждый автомобиль, выпущенный после 1996 года, должен иметь кислородный датчик перед каждым каталитическим нейтрализатором и после него. Таким образом, в то время как большинство транспортных средств имеют два датчика кислорода, двигатели V6 и V8, оснащенные двойным выхлопом, имеют четыре датчика кислорода — один перед каталитическим нейтрализатором и после него на каждой группе двигателя.

Для чего нужен датчик кислорода?

Автомобильный датчик 02 используется для измерения количества кислорода в выхлопных газах и передачи этой обратной связи на компьютер вашего автомобиля.Затем компьютер использует эту информацию для корректировки воздушно-топливной смеси.

Датчики кислорода работают, вырабатывая собственное напряжение, когда они становятся горячими (примерно 600 ° F). На наконечнике датчика кислорода, который подключается к выпускному коллектору, находится циркониевая керамическая колба. Внутренняя и внешняя части колбы покрыты пористым слоем платины, которая служит электродами. Внутренняя часть колбы вентилируется изнутри через корпус датчика во внешнюю атмосферу.

Когда внешняя часть баллона подвергается воздействию горячих газов выхлопных газов, разница в уровнях кислорода между баллоном и внешней атмосферой внутри датчика вызывает прохождение напряжения через баллон.

Если соотношение топлива бедное (недостаточно топлива в смеси), напряжение относительно низкое — примерно 0,1 вольт. Если соотношение топлива богатое (слишком много топлива в смеси), напряжение относительно высокое — примерно 0,9 вольт. Когда топливно-воздушная смесь находится в стехиометрическом соотношении (14,7 частей воздуха на 1 часть топлива), кислородный датчик выдает 0,45 вольт.

Верхний кислородный датчик (кислородный датчик 1)

Кислородный датчик 1 — это верхний кислородный датчик по отношению к каталитическому нейтрализатору.Он измеряет соотношение воздух-топливо в выхлопе, выходящем из выпускного коллектора, и отправляет сигналы высокого и низкого напряжения в модуль управления трансмиссией для регулирования топливовоздушной смеси. Когда модуль управления трансмиссией получает сигнал низкого напряжения (обедненной смеси), он компенсирует это за счет увеличения количества топлива в смеси. Когда модуль управления трансмиссией получает сигнал высокого напряжения (богатый), он обедняет смесь, уменьшая количество топлива, которое он добавляет в смесь.

Использование модулем управления трансмиссией входного сигнала кислородного датчика для регулирования топливной смеси известно как замкнутый контур управления с обратной связью.Эта работа с замкнутым контуром приводит к постоянному переключению между богатой и обедненной смесью, что позволяет каталитическому нейтрализатору минимизировать выбросы за счет поддержания надлежащего баланса общего среднего соотношения топливной смеси.

Однако при запуске холодного двигателя или выходе из строя кислородного датчика модуль управления трансмиссией переходит в режим разомкнутого контура. В режиме разомкнутого контура модуль управления трансмиссией не получает сигнал от кислородного датчика и заказывает фиксированную богатую топливную смесь.Работа в разомкнутом контуре приводит к увеличению расхода топлива и выбросов. Многие новые кислородные датчики содержат нагревательные элементы, которые помогают им быстро достичь рабочей температуры, чтобы минимизировать время, затрачиваемое на работу без обратной связи.

Нижний кислородный датчик (кислородный датчик 2)

Кислородный датчик 2 — нижний кислородный датчик по отношению к каталитическому нейтрализатору. Он измеряет соотношение воздух-топливо на выходе из каталитического нейтрализатора, чтобы убедиться, что каталитический нейтрализатор работает должным образом.Каталитический нейтрализатор поддерживает стехиометрическое соотношение воздух-топливо 14,7: 1, в то время как модуль управления трансмиссией постоянно переключается между богатой и обедненной воздушно-топливной смесью из-за входного сигнала от верхнего кислородного датчика (датчик 1). Следовательно, нижний кислородный датчик (датчик 2) должен выдавать стабильное напряжение примерно 0,45 В.

Признаки неисправного датчика O2

При выходе из строя датчика 02 могут появиться различные диагностические коды неисправностей (DTC).В большинстве случаев неисправный датчик O2 приводит к включению светового индикатора двигателя с кодом неисправности, который вы можете прочитать с помощью сканера OBD2, такого как FIXD. Основываясь на этом коде неисправности, он укажет на причину сбоя, а затем продолжит диагностику.

Симптомы неисправного датчика O2 могут включать следующее:

• Бедная или богатая рабочая среда
• Плохое ускорение
• Колебания двигателя
• Черный дым из выхлопной трубы (богатая рабочая среда) черный дым — это избыточное топливо, выходящее из выхлопной трубы
• Неровный холостой ход
• Автомобиль глохнет
• Пониженная топливная эффективность

Чтобы определить, неисправен ли у вас кислородный датчик илив обедненных или богатых режимах работы первым делом необходимо проверить работу датчика O2 с помощью диагностического прибора.

Как проверить датчики кислорода

Поскольку датчик O2 играет важную роль в поддержании максимальной эффективности и чистоты работы вашего двигателя, важно убедиться, что он работает должным образом. Большинство кислородных датчиков обычно служат от 30 000 до 50 000 миль, или 3-5 лет, а более новые датчики служат еще дольше при надлежащем техническом обслуживании и уходе.

Вы можете проверить кислородный датчик дома с помощью вольтметра или диагностического прибора OBD2, такого как датчик FIXD.Перейдите к потоку данных в реальном времени в приложении FIXD, чтобы увидеть напряжение и время отклика ваших датчиков O2.

Обычно передний (передний) датчик O2 1, который функционирует должным образом, будет переключаться с богатой на обедненную смесь с довольно устойчивой скоростью, создавая волнообразное образование. Напряжение, генерируемое датчиком O2, должно быть от 0,1 В до 0,9 В, с 0,9 В на богатой стороне и 0,1 В на бедной стороне. Если ваши показания находятся в этом диапазоне, датчик O2 работает нормально.

Задний (нижний) кислородный датчик 2 является датчиком каталитического нейтрализатора, и, если все работает нормально, этот датчик будет колебаться около половины вольта.Однако это измерение может варьироваться в зависимости от производителя.

Дополнительные советы по тестированию датчика O2

Если датчик O2 не реагирует быстро на тестирование:

Если датчик кажется вялым или медленным во время тестирования и есть другие симптомы без кода неисправности, это может быть проблема «ленивого» датчика O2, который может вызвать другие проблемы.

Если напряжение датчика O2 заедает на богатой или обедненной смеси:

Попробуйте ввести противоположное условие, чтобы определить, связана ли проблема с датчиком кислорода или с топливовоздушной смесью.Например, если ваш датчик O2 заедает бедной смесью, добавьте топлива в ситуацию, чтобы увидеть, сработает ли он. Если датчик O2 находится на стороне богатой смеси, попробуйте создать утечку вакуума или увеличить количество кислорода, чтобы посмотреть, как и реагирует ли датчик.

Будьте в курсе с приложением FIXD Sensor & App

С автомобильным сканером и приложением FIXD вы можете взять под свой контроль уход за автомобилем и сэкономить 1000 долларов. От автоматических предупреждений о техническом обслуживании, отправляемых прямо на ваш телефон, до данных в реальном времени, показывающих уровень топлива, уровни датчика кислорода, напряжение батареи и многое другое, FIXD информирует вас, чтобы вы могли продлить срок службы вашего автомобиля и избежать ненужных дополнительных продаж.Узнайте больше о сканере и приложении FIXD OBD2 сегодня!

OBDII

Выхлоп

Выхлопной и каталитический нейтрализатор

Система выпуска и каталитического нейтрализатора предназначена для безопасного отвода выхлопных газов от двигателя, снижения шума двигателя, снижения выбросов из выхлопной трубы и поддержания оптимальной топливной эффективности. Эти газы могут нанести вред вам и окружающей среде, если с ними не обращаться должным образом.Убедитесь, что в передней части выхлопной системы нет отверстий, которые могут привести к плохому контролю за выбросами. И убедитесь, что выхлопные газы не попадают в салон, где они могут вызвать у вас серьезные проблемы, включая головокружение, головокружение и даже смерть.

Выхлопная система и каталитический нейтрализатор обычно не содержат движущихся частей, однако система чрезвычайно важна для активного контроля за выбросами загрязняющих веществ. Коллектор и трубопровод выхлопной системы уносят газы, образующиеся при сжигании топлива и воздуха в камере сгорания двигателя.Датчик кислорода, датчик обратной связи системы управления двигателем, расположенный в передней части выхлопного потока, измеряет, насколько эффективно топливо и воздух сжигались в камере сгорания.

Благодаря точному контролю сигнала датчика кислорода система управления двигателем чрезвычайно быстро регулирует количество топлива, подаваемого в камеру сгорания, обеспечивая максимальную топливную эффективность и создавая смесь выхлопных газов, оптимизированную для очистки каталитическим нейтрализатором.Выхлопные газы проходят через каталитический нейтрализатор, где вредные компоненты выхлопных газов: оксиды азота, углеводороды и монооксид углерода (NOx, HC и CO) преобразуются в безвредную воду и диоксид углерода (h3O и CO2).

Когда преобразованные выхлопные газы покидают каталитический нейтрализатор, они проходят через другой кислородный датчик, который сигнализирует системе управления двигателем, насколько эффективно каталитический нейтрализатор смог очистить вредные загрязнители выхлопных газов. Оттуда выхлопные газы проходят через стандартные компоненты выхлопной системы, включая глушитель (глушители), резонатор (ы), трубы и выхлопные трубы.Давайте подробнее рассмотрим некоторые компоненты выхлопных газов и каталитического нейтрализатора и их функции, в том числе то, как каталитический нейтрализатор изменяет химический состав выхлопных газов.

Обзор выбросов выхлопных газов

Выхлопные газы состоят из вредных молекул, но эти молекулы состоят из относительно безвредных атомов. С помощью химии и технологии катализаторов мы можем разделить молекулы после того, как они покинут зону сгорания автомобиля, на безвредные частицы, прежде чем они будут выброшены в воздух.Эти процессы происходят внутри горячего каталитического нейтрализатора.

Катализатор — это просто химическое вещество, которое ускоряет химическую реакцию, не меняя ее и не расходуя в процессе. В каталитическом нейтрализаторе задача катализатора — ускорить расщепление вредных молекул. Катализатор изготовлен из платины или аналогичного платиноподобного металла, такого как палладий или родий.

В каталитическом нейтрализаторе работают два различных типа катализатора: катализатор восстановления и катализатор окисления.Оба типа состоят из керамической структуры, покрытой металлическим катализатором, обычно платиной, родием и / или палладием. Идея состоит в том, чтобы создать структуру, которая подвергает максимальную площадь поверхности катализатора потоку выхлопных газов, а также минимизирует необходимое количество катализатора.

Автомобили OBD II оборудованы трехкомпонентными каталитическими нейтрализаторами. Это относится к трем регулируемым выбросам, которые он помогает уменьшить. Катализатор восстановления — это первая ступень каталитического нейтрализатора.В нем используются платина и родий, чтобы уменьшить выбросы NOx. Когда молекула NO или NO2 контактирует с катализатором, катализатор вырывает атом азота из молекулы и удерживает его, высвобождая кислород в форме O2. Атомы азота связываются с другими атомами азота, которые также прилипают к катализатору, образуя N2. Например: 2NO => N2 + O2 или 2NO2 => N2 + 2O2 2NO => N2 + O2 или 2NO2 => N2 + 2O2. Катализатор окисления — это вторая ступень каталитического нейтрализатора. Он уменьшает количество несгоревших углеводородов и окиси углерода, сжигая их над платиновым и палладиевым катализатором.Этот катализатор способствует реакции CO и углеводородов с оставшимся кислородом в выхлопных газах. Например: 2CO + O2 => 2CO2.

Выпускной коллектор

Выпускной коллектор прикрепляется к головке блока цилиндров и забирает выхлопные газы из каждого цилиндра и объединяет их в одну трубу. Коллектор традиционно изготавливается из чугуна. Новые коллекторы могут быть изготовлены из нержавеющей стали, стали или алюминия. Для большинства конфигураций с рядным цилиндром имеется только один выпускной коллектор.На двигателях с V-цилиндровым расположением цилиндров, типичных для двигателей V-6 и V-8, обычно имеется один выпускной коллектор на ряд цилиндров. Выпускные коллекторы работают в экстремальных условиях с быстрыми изменениями температуры, которые могут вызвать растрескивание или ослабление прокладок и соединительных соединений, что приведет к утечке выхлопных газов.

В некоторых выпускных коллекторах датчик кислорода перед каталитическим нейтрализатором или датчик кислорода перед каталитическим нейтрализатором ввинчивается в центральное место, которое подвергает наконечник датчика кислорода воздействию смеси газов из всех цилиндров.Если эта конструкция используется на двигателях V-6 или V-8, в каждом коллекторе будет датчик кислорода.

Каталитический нейтрализатор

Эта деталь, похожая на глушитель, преобразует вредные угарный газ и углеводороды в водяной пар и углекислый газ. Некоторые конвертеры также уменьшают вредные оксиды азота. Преобразователь устанавливается между выпускным коллектором и глушителем.

Каталитический нейтрализатор представляет собой большой металлический контейнер цилиндрической формы, расположенный в потоке выхлопных газов рядом с двигателем.Впускная труба преобразователя соединена с двигателем и пропускает горячие загрязненные выхлопные газы из цилиндров двигателя. Выход преобразователя подключен к выхлопной трубе. Когда газы из двигателя проходят через катализатор, на его поверхности происходят химические реакции, разлагающие загрязняющие газы и превращающие их в другие газы, которые можно безопасно возвращать в атмосферу.

Температура, при которой каталитический нейтрализатор начинает работать, составляет около 600 градусов по Фаренгейту, при нормальном рабочем диапазоне около 1400 градусов по Фаренгейту.При добавлении несгоревшего топлива в выхлопные газы рабочая температура преобразователя может сильно возрасти. Если температура достигает 2000 градусов по Фаренгейту или выше, керамические соты начинают разрушаться и ослабевать, а металлы катализатора могут плавиться. Это ускоряет процесс старения и приводит к снижению эффективности преобразователя. Когда эффективность преобразователя снизилась до точки, при которой транспортное средство может превышать предел загрязнения, PCM включает лампу проверки двигателя и устанавливает диагностический код неисправности.

Неустраненный перегрев является основной причиной засорения каталитического нейтрализатора. Основной причиной здесь часто является засорение свечей зажигания или пропуск зажигания.

Датчик кислорода (перед или перед катализатором)

Все автомобили, оборудованные системой OBD II, используют кислородный датчик для измерения количества кислорода в выхлопных газах. Датчик сообщает компьютеру управления двигателем (PCM), если топливная смесь горит богатой (меньше кислорода) или бедной (больше кислорода).PCM постоянно смотрит на напряжение датчика, чтобы определить, является ли смесь богатой или бедной, и регулирует количество топлива, поступающего в двигатель, чтобы получить правильную смесь для максимальной экономии топлива и низких выбросов. Кислородный датчик устанавливается в выпускном коллекторе или рядом с ним в передней выхлопной трубе.

Датчик кислорода должен быть горячим (600 градусов по Фаренгейту), прежде чем он выдаст надежный сигнал напряжения. Горячие выхлопные газы обеспечивают достаточно тепла, чтобы довести датчик кислорода до рабочей температуры в некоторых рабочих условиях, но не во время других условий, таких как холодный запуск или холостой ход.В это время PCM не использует сигнал датчика кислорода для регулировки топливной смеси. Обычно это приводит к обогащению топливной смеси, расходу топлива и более высоким выбросам. Из-за этих проблем в автомобилях, совместимых с OBD II, в основном используются подогреваемые датчики кислорода.

Подогреваемые кислородные датчики имеют внутреннюю цепь нагревателя, которая доводит датчик до рабочей температуры быстрее, чем ненагреваемый датчик. Нагреватель доводит датчик до рабочей температуры в течение от 20 до 60 секунд в зависимости от датчика, а также поддерживает датчик кислорода в горячем состоянии, даже когда двигатель работает на холостом ходу в течение длительного периода времени.

Когда сигнал датчика кислорода или цепь нагревателя разрываются, замыкаются или выходят за пределы допустимого диапазона, PCM обычно устанавливает диагностический код неисправности (DTC) и включает лампу проверки двигателя. Тем не менее, кислородные датчики считаются предметами технического обслуживания, которые выходят из строя в результате использования, и их следует заменять в соответствии с рекомендованными производителем интервалами или в случае их неисправного состояния. Дефектный датчик может продолжать работать достаточно хорошо, чтобы не устанавливать код неисправности, но недостаточно хорошо, чтобы предотвратить увеличение выбросов и расхода топлива.

Характеристики кислородного датчика имеют тенденцию к снижению с возрастом, поскольку загрязнения накапливаются на наконечнике датчика и постепенно снижают его способность вызывать напряжение или быстрые изменения напряжения. Такое ухудшение может быть вызвано различными веществами, попадающими в выхлопные газы, такими как свинец, силикон, сера, масляная зола и даже некоторые присадки к топливу. Принято считать, что трех- и четырехпроводные датчики O2 с подогревом в приложениях с середины 1980-х до середины 1990-х годов следует менять каждые 60000 миль, а рекомендуемый интервал замены для 1996 года и более новых автомобилей, оборудованных OBDII, составляет 100000 миль.

Датчик кислорода (ниже по потоку или после катушки)

На автомобилях, оборудованных OBD ​​II, один или два дополнительных кислородных датчика устанавливаются в каталитическом нейтрализаторе или за ним для контроля эффективности преобразователя. Для каждого нейтрализатора будет установлен один датчик кислорода после каталитического нейтрализатора, если двигатель имеет двойные выхлопы с отдельными преобразователями.

Нижний кислородный датчик работает так же, как верхний кислородный датчик в выпускном коллекторе.Датчик вырабатывает напряжение, которое изменяется при изменении количества несгоревшего кислорода в выхлопных газах. Сигнал высокого или низкого напряжения сообщает PCM, что топливная смесь богатая или бедная.

PCM контролирует эффективность преобразователя, сравнивая сигналы верхнего и нижнего кислородных датчиков. Если преобразователь выполняет свою работу и снижает количество загрязняющих веществ в выхлопных газах, нижний кислородный датчик должен показывать небольшую активность. Если сигнал нижнего кислородного датчика начинает отражать сигнал верхнего кислородного датчика, это означает, что эффективность преобразователя снизилась и преобразователь не очищает загрязняющие вещества в выхлопных газах.Когда эффективность преобразователя, похоже, снизилась до точки, при которой транспортное средство может превышать предел загрязнения, PCM включает лампу проверки двигателя и устанавливает диагностический код неисправности.

Глушитель

Глушитель снижает выхлоп до приемлемого уровня. Помните, что процесс горения — это серия взрывов, которые создают много шума. В большинстве глушителей используются перегородки, которые отражают выхлоп, рассеивая энергию и уменьшая шум.В некоторых глушителях также используется уплотнение из стекловолокна, которое поглощает звуковую энергию при прохождении газов. Внутри глушителя вы найдете обманчиво простой набор трубок с несколькими отверстиями. Эти трубки и камеры на самом деле настроены так же тонко, как музыкальный инструмент. Они предназначены для отражения звуковых волн, производимых двигателем, таким образом, чтобы они частично гасились.

Выхлопная труба

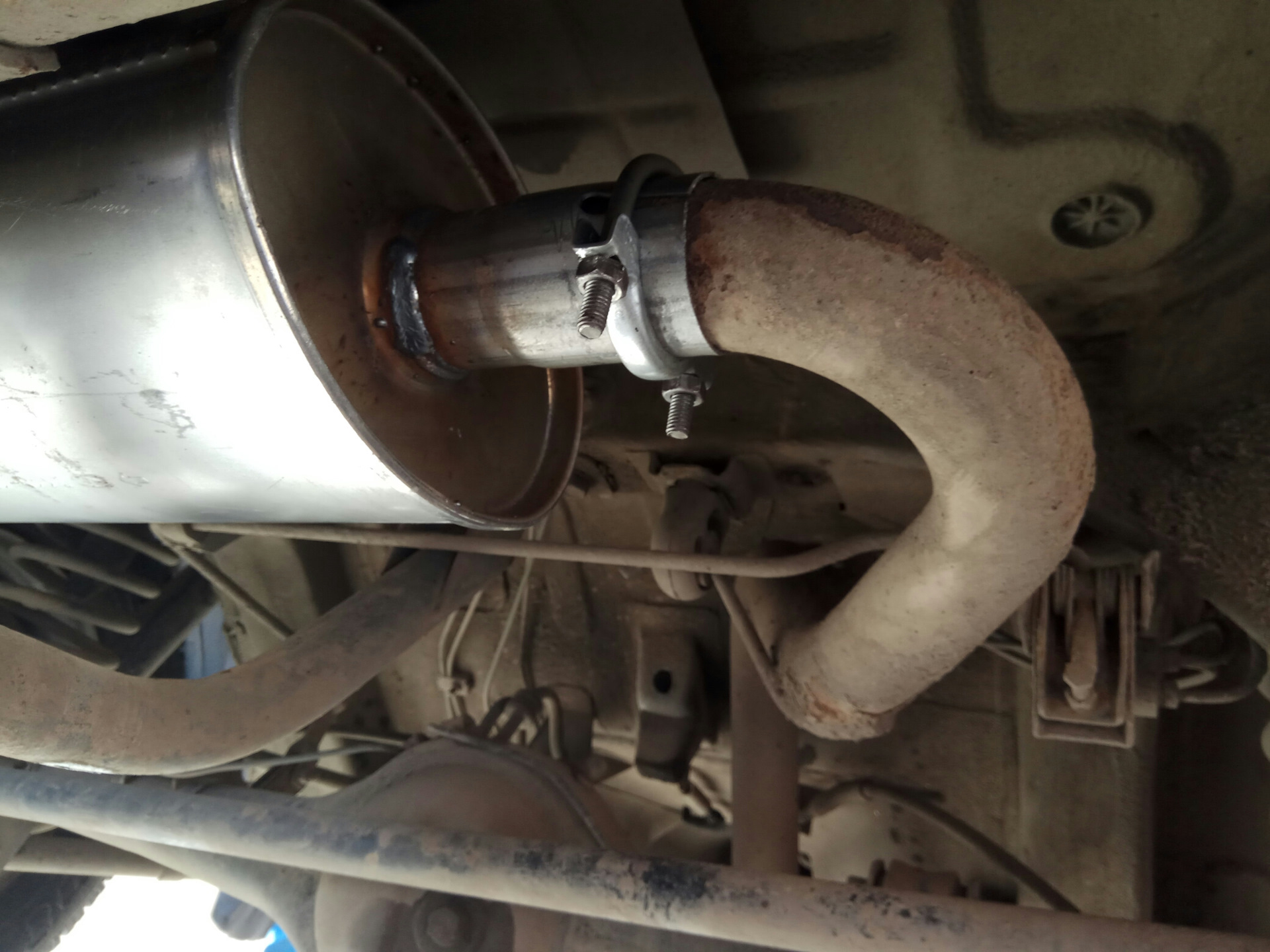

Выхлопная труба — это последняя часть выхлопной трубы в системе, которая выходит в открытую атмосферу.Обычно выхлопная труба крепится к выходной стороне глушителя.

Выхлопная система и выхлопная система

: для чего она нужна

Что такое выхлопная система и для чего она нужна?

Выхлопная система и выхлопная система вашего легкового или грузового автомобиля помогает двигателю работать чисто и эффективно, преобразует выхлопные газы вашего двигателя в газы, которые безопасны для дыхания, и отводит их от автомобиля. Ключевые компоненты включают каталитический нейтрализатор, кислородные датчики (датчики O2), модуль управления мощностью (PCM), бортовую диагностическую систему (OBD II), глушитель, впускной и выпускной коллекторы или коллекторы, а также выхлопные трубы.

Окиси азота и углеводороды из выхлопных газов являются основными компонентами смога, и длительное воздействие этих токсинов может вызвать астму, рак, болезни легких и сердца, а также нанести вред окружающей среде. Большинство автомобилей, производимых или продаваемых в США, в настоящее время построены с двигателями внутреннего сгорания, работающими на неэтилированном бензине или дизельном топливе, и имеют высокоэффективные выхлопные системы и выхлопные системы, которые значительно сокращают эти вредные загрязнители.

Система выбросов, включая каталитический нейтрализатор , существенно снижает количество вредных газов, включая монооксид углерода (CO), оксиды азота (NOx) и несгоревшие углеводороды (HC).Выхлопная система, включая глушитель, также обеспечивает бесшумность автомобиля и помогает вашему двигателю работать с оптимальной топливной экономичностью.

Датчики кислорода (датчики O2) , установленные до и после каталитического нейтрализатора, контролируют и регулируют поток кислорода для обеспечения оптимальной производительности, топливной эффективности и снижения загрязнения. Старые автомобили обычно имели два датчика кислорода для контроля и управления соотношением воздух / топливо, в то время как более новым моделям может потребоваться до четырех датчиков O2. Датчики кислорода — один из самых важных и чувствительных компонентов двигателя, требующий точной калибровки в соответствии со стандартами оригинального оборудования.Игнорирование неисправного датчика O2 может привести к снижению производительности двигателя и повреждению каталитического нейтрализатора. Мало того, что их предполагаемая функция критична, но и в случае их неисправности из-за отправки ложных показаний кода неисправности неисправные датчики O2 могут вызвать дорогостоящий ремонт, который, возможно, не был необходим.

Модуль управления питанием (PCM) действует как мозг или электронная система управления для вашего автомобиля. Модуль управления силовой передачей (PCM) часто представляет собой комбинацию блока управления двигателем (ECU) и блока управления трансмиссией (TCU).Он считывает информацию, предоставляемую датчиками O2 и многими другими жизненно важными компонентами, и указывает системам и компонентам двигателя, как регулировать работу для повышения эффективности и безопасности.

Бортовая система диагностики (OBD II) обеспечивает самодиагностику и сообщает информацию об автомобиле в форме диагностических кодов неисправностей (DTC). Чтобы прочитать коды DTC, которые включили контрольную лампу двигателя, сканирующий прибор или считыватель кодов подключается к 16-контактному разъему OBD II, обычно расположенному под рулевой колонкой.Эти диагностические коды предоставляют быструю и подробную информацию, которая помогает выявить проблемы с двигателем и пометить компоненты и системы, которые нуждаются в обслуживании или ремонте.

Система выброса также снижает количество загрязняющих веществ из паров бензина, которые могут выйти из топливного бака. Выхлопная система вашего автомобиля управляет, преобразует и отводит газы из двигателя из автомобиля и находящихся в нем людей.

Симптомы Возможно, вашей выхлопной системе требуется обслуживание или ремонт:

• Контрольная лампа двигателя горит
• Громкий шум от ходовой части или задней части автомобиля
• Пониженная мощность при разгоне
• Дребезжащий шум, который может быть более заметным при запуске
• Сниженная экономия топлива / плохой расход топлива
• Сонливость за рулем
• Запах тухлых яиц

.
