Датчики расходомера. Датчики всех видов расходомеров
Расходомеры, как правило, работают на основе датчиков, которые передают им информацию об измеряемом веществе. Поскольку существует большое количество видов расходомеров, то и число используемых датчиков расходомеров также велико. В рамках одной статьи невозможно осветить столько обширную тему, поэтому рассмотрим лишь некоторые, наиболее популярные, из них.
Кориолисовые датчики
Кориолисовые датчики входят в состав одноименного расходомера и являются одной из его основных составляющих. Его основная задача состоит в преобразовании физических величин расхода и/или плотности вещества, протекающего по прибору, в соответствующий электрический импульс. Далее этот сигнал попадает в цифровой преобразователь и выдается на экран прибора.
Кориолисовые датчики работают на основе физического явления под названием эффект Кориолиса. В соответствии с ним чем больше вещества проходит через трубку, тем больше изменяется положение одного ее конца относительно другого.
Ультразвуковой датчик
Ультразвуковые датчики относятся к типу бесконтактных. Они работают на принципе локации ультразвуковых волн. С их помощью можно измерять расстояние до объекта, соответственно, области их использования достаточно широки. Например, с их помощью можно бесконтактно измерить уровень или положение какого-либо вещества, предмета, другого датчика и прочего.
Датчик воздуха
Полное название прибора — датчик массового расхода воздуха. Датчик позволяет определить количество воздуха, которое поступило в тот или иной механизм (например, в двигатель внутреннего сгорания для сжигания топлива). Его работа основана на использовании двух платиновых нитей, которые нагреваются постоянным электрическим током.
При этом одна из них в течении всего времени имеет постоянную температуру, а вторая охлаждается поступающим воздухом.
Оптические датчики
Оптические датчики широко используются в одноименных расходомерах для измерения количества жидкости или газа. Принцип их работы основан на получении информации от электромагнитного излучения в различных диапазонах (видимом, инфракрасном, ультрафиолетовом). Соответственно, эту информацию датчик передает в систему управления расходометра, где на основании анализа оптических эффектов производится расчет объема используемого вещества.

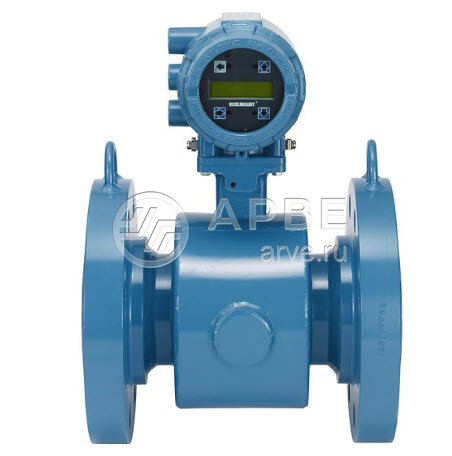

Электромагнитные датчики
Электромагнитные датчики позволяют измерять расход воды, теплоносителей и других жидких сред. К основным достоинствам датчиков следует отнести отсутствие механических измерительных элементов, высокую точность измерений, высокую скорость срабатывания, отсутствие динамического сопротивления.
Электромагнитные датчики работают на основании физического закона Фарадея.
Смысл метода состоит в пропускании жидкости между полюсами магнита и измерении индуцируемой ЭДС. Для этого используется труба из непроводящего ток материала или футеровка из пластических материалов.
Датчики широко используются в пищевой и химической промышленности, поскольку они не оказывают влияния на протекающую среду. Кроме этого, их можно чинить и выполнять профилактические работы с ними без демонтажа.
Как работает датчик расхода воздуха? (трехмерная анимация) · Technipedia · Motorservice
Установки
Назад к поиску
Информация о пользовании
Как работает датчик массового расхода воздуха? Какие есть исполнения датчиков массового расхода воздуха? Для чего нужны датчики массового расхода воздуха (ДМРВ)? Как устроены ДМРВ? Какую функцию выполняют датчики массового расхода воздуха с пленочным нагревательным элементом в автомобиле? Ответы содержатся в этой статье.
Датчик массового расхода воздуха (или ДМРВ) установлен между корпусом воздушного фильтра и впускным коллектором. Он предназначен для измерения количества воздуха, поступающего в двигатель, и передачи сигнала в блок управления двигателем. Полученные значения используются для вычисления количества впрыскиваемого топлива, а в дизельных двигателях — также для регулирования работы системы рециркуляции выхлопных газов.
Таким образом, датчик массового расхода воздуха является важным компонентом систем подачи воздуха и снижения содержания вредных веществ. Датчик массового расхода воздуха в сборе состоит из воздушного патрубка, внутри которого входящий воздух непосредственно обтекает чувствительный элемент датчика. В зависимости от назначения и модели автомобиля, предлагаются датчики массового расхода воздуха в сборе, встроенные в пластмассовый патрубок, а также датчики в виде отдельного съемного компонента. Датчики в обоих исполнениях обозначаются как датчики массового расхода воздуха.
Датчики массового расхода воздуха с пленочным нагреваемым элементом
Датчики массового расхода воздуха с пленочным нагреваемым элементом — это самый современный вид датчиков массового расхода воздуха. Они содержат подложку, на которую в виде тонкой пленки нанесены резисторы, являющиеся чувствительными элементами. Такие датчики позволяют быстро и точно фиксировать изменения потока воздуха. В зависимости от модели автомобиля, чувствительный элемент датчика нагревается до постоянной температуры от 120 до 180 °C. Обтекающий датчик впускной воздух охлаждает пленочный резистор. Затем на основании величины тока нагрева, необходимого для поддержания исходной температуры плёночного резистора, определяется массовый расход входящего воздуха.
Ключевые слова :
сенсор воздушных масс, датчик масового расхода воздуха, расходомер воздухаГруппы продуктов :
Снабжение воздухомвидео
Как работает датчик расхода воздуха? (трехмерная анимация)
Группы продуктов на ms-motorservice.
comЭто вас тоже могло бы заинтересовать
Информация о диагностике
Сенсор воздушных масс с частотным выходом
Проверка и контролируемые величины
Информация о диагностике
Сенсоры воздушных масс
неисправности, повреждения и проверка
Из выхлопной трубы выходит черный дым, автомобиль не достигает полной мощности, двигатель работает на аварийном режиме: такими могут быть последствия передачи датчиком расхода воздуха неправильных…
Информация о диагностике
Количество воздушных масс слишком незначительно или слишком высоко
Ошибка часто не в сенсоре воздушных масс
Горит контрольная лампа неисправности двигателя. Это связано с датчиком расхода воздуха? Расход воздуха слишком высокий или слишком низкий? Или заклинен клапан EGR? Здесь описываются возможные причины.
..
