Как сделать обманку лямбда зонда самому


Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

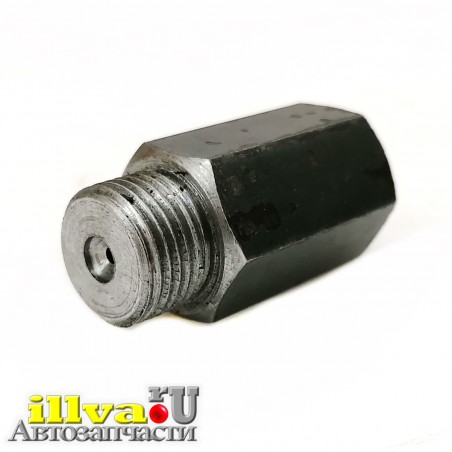

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды
Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает.

Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать.

В итоге получится полностью рабочий «гаджет» за копейки.

avtoexperts.ru

Обманка лямбда зонда своими руками — DRIVE2

Полный размер

всем доброго.

Может кто-то сочтет следующие действия колхозом. Да, пусть будет так!

И так, что мы имеем?авто с забитым катализатором и установленными двумя лямда зондами. Но. Человек не хочет отдавать некоторую сумму на обманку.
Ладно.

Дело пустяковое!
Если у вас есть в гараже старые запчасти бывшие в употреблении, то вам повезло.

Наш набор будет состоять из гайки шруса подходящая по резьбе м18 шаг 1.5
Найти может и не получится то можно будет расмотреть другие варианты с проточкой под нужное резьбовое.
А также нам пригодится рулевая тяга, кусок трубки.
Сварочный аппарат.
Итого.
Гайка у нас есть, к ней привариваем кусок трубки выдерживая нормы и допуски по длинне.
Рулевая тяга нам нужна для того, чтобы от нее отрезать резьбовую часть которая вкручивается в рулевую рейку.


Мне например попалась с нужным мне центральным отверстием 6мм.
Это резьбовое соединение отрезаем болгаркой и привариваем к нашей конструкции.
Потом всё это обтачиваем, убираем шлак от сварки, выравниваем.

Итак ваша обманка готова из (*овна и палок)зато мы имеем экономию в энную сумму за готовую проставку которая продается в автомагазинах.

Спешу напомнить, что на каждое авто проставка изготавливается по разному. Так что дерзайте.
Если руки у вас растут из нужного места то всё получится.
Да, иногда механическая проставка не помогает обмануть эбу.
В этом нам поможет электронная обманка, или эмулятор.
Об этой конструции попробую написать чуть по позже.

Сие чудо то что я изготовил полноценно работает на авто.

Спасибо за внимание!

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Обманка лямбда зонда. Электронные и механические обманки. — DRIVE2

Ваш автомобиль всегда радовал Вас хорошей динамикой, небольшим расходом, но в один день всё изменилось: появился звон в выхлопной системе, расход увеличился, загорелась лампочка "check".

Диагноз: умер катализатор. Что же с ним случилось и как решить эту проблему — об этом и пойдёт речь дальше.


*Прежде всего стоит отметить, какие автомобили попадают в зону риска и чем чреват для них выход катализатора из строя:

1. Авто, стандартизированные по нормам Евро-2 с пробегом свыше 100-150 тыс. км. Для таких машин мёртвый катализатор — лишнее сопротивление в выпускной системе, соответственно — потеря мощности. Решением проблемы может стать замена катализатора на пламегаситель(вариантов множество, об этом далее) — двигателю будет возвращена потерянная мощность, возможно увеличение крутящего момента в зоне низких либо средних оборотов, расход топлива придёт в норму. Данная операция осуществляется предельно просто и не потребует вмешательства в систему управления двигателем.

2. Авто, норма токсичности выхлопа которых Евро-3 и выше с аналогичным первой группе пробегом.Такие автомобили имеют два лямбда-зонда, при чём второй анализирует качество работы катализатора, соответственно, при выходе последнего из строя зонд сигнализирует систему о неисправности, блок управления двигателем вводит мотор в аварийный режим, при котором расход возрастает + потеря мощности из-за сопротивления выхлопным газам.

Как исправить ситуацию?


Тут ситуация немного сложнее, ведь блок управления двигателем уже анализирует состав выхлопа после катализатора, соответственно, после его удаления появляется необходимость обмануть "мозги" автомобиля, установив обманку лямбда-зонда. Способов несколько, как бюджетных, так и не очень, о них — дальше. После таких манипуляций мощность двигателя станет прежней, а расход сократится ощутимо.

*Теперь подробнее о пламегасителях и обманках.

Полный размер

пример обычного пламягасителя


Пламегаситель можно установить фирменный, а можно изготовить самостоятельно. Фирм, изготавливающих эти детали, несколько: Warface, AWM, MG-race, Fox, Fortluft, Bossal и так далее. Цены колеблются от 30 до 100$ и выше. Изготавливаются они из нержавеющих либо алюмосодержащих сталей, которые не так подвержены высокотемпературной коррозии, как простая сталь, поэтому прослужат Вам долго.
По сути, пламенегасители представляют собой перфорированную трубу такого же диаметра, как и остальная выхлопная система Вашей машины. Эта труба находится в корпусе, наполненном материалом, который хорошо гасит шум, например — минеральная вата. Именно простота конструкции подталкивает автолюбителей заниматься творчеством: некоторые разрезают катализатор, выбрасывают внутренности и заваривают корпус. Самое бюджетное решение, вот только громкость выхлопа возрастает, а впускной тракт быстро прогорит и проржавеет из-за повысившейся температуры газов.

Полный размер


Поэтому оптимальным решением для умелого хозяина будет подобрать трубу нужного диаметра, насверлить в ней отверстий, обернуть минватой или подобным шумопоглощающим материалом и упаковать это всё либо в корпус старого катализатора, либо изготовить его из трубы большего диаметра. На этом остановимся с пламегасителями и перейдём к тому, как обмануть электронику.


Существует несколько способов: можно изготовить механическую обманку лямбда-зонда(так называемый корректор), перепрошить блок управления двигателем или установить эмулятор лямбда-зонда. Обманка лямбда-зонда представляет собой металлическую проставку длиной до 4 см, которая вкручивается на место второго датчика, а в неё уже устанавливают сам зонд. Суть в том, что в случае установки такой проставки(так называемого корректора), лямбда-зонд улавливает только часть газового потока, соответственно только часть переизбытка кислорода, который возникает из-за отсутствия катализатора, поэтому вероятность появления ошибки снижается.

Размеры корректора определяют экспериментально, поэтому лучше изготавливать обманку с уже обкатанными размерами отверстий, но основной принцип таков: чем длиннее проставка, тем больше диаметр отверстия и наоборот. Цена вопроса — оплата часа работы токаря. Но есть один нюанс: такие манипуляции не дадут эффекта в случае с наиболее современными авто, снабженными усовершенствованным ПО, так как блок управления двигателем будет переобогащать смесь, а значит расход вырастет, будет образовываться больше нагара на свечах и деталях цилиндро-поршневой группы, что любому автовладельцу совершенно ни к чему.

Перепрошивка блока управления двигателем — ещё одно из решений. При этом лямбда-зонд удаляется вообще, а прошивка меняется на ту, которая адаптирована под нормы Евро-2, либо вносятся изменения в программный код существующей. Такие работы требуют от исполнителя очень высокой квалификации, так как ошибка в программировании может закончиться тем, что возникнут новые ошибки в работе системы управления двигателем, то есть проблема усугубится. Поэтому, если в Вашем городе нет хорошего специалиста по чиповке, не стоит даже рассматривать вариант перепрошивки. Эмулятор лямбда-зонда представляет собой микропроцессорное устройство, которое используется для преобразования сигнала, поступающего от датчика и устанавливается в разрыв цепи между самим зондом и бортовым компьютером. Вне зависимости от состава выхлопа в компьютер поступает такой же сигнал, как при исправном катализаторе. Создаётся видимость идеальной работы всей системы, все счастливы! Стоимость такого устройства составляет около 50$, но при желании и наличии оборудования для калибровки(осциллограф) можно спаять такое устройство самому.

тут: Мой личный опыт по удалению катализаторов и обманки лямбда-зонда.

Вот такими разнообразными методами решается проблема удаления катализатора и обмана лямбда-зонда со всей остальной электроникой. Какой из них подойдёт Вам больше — вопрос целесообразности и бюджета, поэтому желаем Вам сделать правильный вывод на основании полученной информации.

Также приглашаю Вас посетить "Мой Блог", в котором Вы найдете много полезной и интересной информации на автомобильную тему!

Like no Like — push LiKE

www.drive2.ru

Электронная обманка лямбда зонд — Nissan Primera, 1.8 л., 2003 года на DRIVE2

Всем доброго времени суток!В прошлых записях я писал о том, что хочу установить обманку лямбда зонд (механическую) но идея не увенчалась успехом …- не смог открутить датчики…

В итоге решил сделать электронную обманку и поставить ее, прочитал много инфы в интернете, посоветовался с умными людьми и начал внедрять обманку =)

далее как обычно фото плохого качества =)

компоненты обманки

итоговый вариант, осталось изолировать и впаять в цепь

схема, каких в интернете полно…

фото с установки нету, не успел сделать со схемы все понятно как ее ставить

Сразу скажу несколько нюансов :

1. провода у нас черный(сигнал), серый(земля) и 2 белых(подогрев)

2. опытным путем и по совету "бывалых" выяснилось, что все схемы которые в интернете — чушь …установка верная, но компоненты не те…

Везде пишут что нужно ставить не полярный конденсатор- с этим я согласен, но резистор на 1МОм дает не совсем точную амплитуду на осциллографе…, да в случае появлении Джеки-Чана такой вариант прокатит, но датчик будет работать не совсем точно…
А вот при установке резистора на 150кОм амплитуда станет почти схожа с амплитудой когда есть катализатор…

в общем думайте сами…решил попробовать оба варианта…1 отпал сразу, т.к покатавшись пару дней- разницы вообще не заметил, а когда поставил второй вариант…то тут совершенно другое дело! Езжу уже с ним около недели, пока расход упал, но не на много…раньше при активной езде БК показывал более 13 литров…что не радовало, сейчас 10.5 при активной, 9 при режиме "дед" в общем расход упал и не растет =)

Выдержка из мурзилки :

Избыток воздуха в смеси измеряется весьма оригинальным способом — путем определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда-зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. На некоторых современных моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора. Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора

Когда удаляем КАТ датчики показывают одинаковые данные и смесь получается более обогащенной …отсюда и расход…

кому что не понятно — спрашивайте =)

www.drive2.ru

Как сделать простую обманку лямбда-зонда или кислородного датчика

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.

xn--100--j4dau4ec0ao.xn--p1ai

Аргонщик.рф › Блог › Механическая обманка лямбда зонда (Чертёж обманок лямбда датчиков, катализатора)

Наша группа в ВК
Наш сайт АРГОНЩИК.РФ
Наши работы по выхлопным системам
Изготовим по вашему авто турбокит, либо ппайпинг из различных материалов.

Обманки лямбда зонда для удаления катализатора — 1000р/шт
Выбить катализатор и установить обманку вы можете в автосервисе
"на Ленинградке"(д. Дурыкино, 73С) при установке цена обманки —1000р/шт
показать на карте


Приблизительная цена за работу по выбиванию/замене катализатора на пламегаситель и установке обманки от 3тр до 15тр, в зависимости от модели авто и типа ДВС
__________________________________________________________________
3D модель прямой обманки
Комплектность:
-обманка
-медное кольцо-уплотнитель
-окраска термостойкой краской
-материал: теплоустойчивая сталь 20х13
-zip-пакет

Установочный комплект обманок лямбда зонда


1300р купить, производитель аргонщик.рф

чертеж обманки лямбда зонда скачать

__________________________________________________________________
3D модель поворотной обманки
Комплектность:
-обманка поворотная
-медное кольцо-уплотнитель
-окраска термостойкой краской
-материал: теплоустойчивая сталь 20х13
-zip-пакет

Установочный комплект ПОВОРОТНЫХ обманок


__________________________________________________________________
3D модель прямой обманки
Комплектность:
-только обманка
-материал: обычная сталь 3

Обычная, универсальная обманка лямбда зонда

Немного информации об обманках и проблемах при их установке
__________________________________________________________________
Список известных автомобилей, для которых нужна поворотная обманка

Боремся своими силами с ошибками P0420, P0422, P0430, "низкая эффективность катализатора"

Боремся своими силами с ошибками P0141, P0161, P0135, P0147, P0167, "цепь подогрева датчика"

Что такое механическая обманка лямбда зонда?

Для чего нужна обманка лямбда второго зонда?

Подойдет ли обманка на мой автомобиль?

Сколько необходимо обманок?

Где и как можно установить механическую обманку лямбда зонда?

Как правильно установить обманку второго датчика кислорода?

Я установил механическую обманку, а чек энджин всё равно горит. Что делать?

Как будет "понимать" блок ЭБУ данную обманку, ведь завод изготовитель моего автомобиля не проверял обманку на моём автомобиле?

Общее фото

-обманка лямбды — обманка лямбды своими руками — обманка на лямбда зонд — обманка катализатора — обманка на катализатор — чертёж обманки лямбда зондов

www.drive2.ru

Обманка второго лямбда-зонда, чертеж — Mitsubishi Lancer, 1.5 л., 2006 года на DRIVE2

Публикую проверенный чертеж обманки для второго лямбда-зонда.

Исходно — для Lancer-9, для других авто, возможно придется подбирать диаметр центрального отверстия, через которое "дышит" вторая лямбда, геометрические размеры лямбды стоит тоже уточнить перед изготовлением проставки.

Для чего это надо?
У Лансера стоят два катализатора и два лямбда зонда.
Первый лямбда-зонд служит для коррекции топливной смеси, его трогать нельзя.
Второй лямбда-зонд служит для контроля целостности первого катализатора (у него есть еще одна функция — коррекция показаний первой лямбды, когда первая лямбда начинает сильно деградировать, но мы можем пренебречь этим абсолютно — главное, чтобы первая лямбда была живая, ну, можно своевременно (по возникновению ошибки и по ней) заменить ее — данный аспет я уже рассматривал в своем БЖ, можете поискать)) — если катализатор забит или удален — будет зажигаться лампочка Check Engine на приборной панели.
Чтобы этого не происходило — второй лямбда-зонд необходимо "обмануть", чтобы мозги "думали, что с первым катализатором у нас все хорошо, он цел и на месте.

Чем чревата езда с вынутым катализатором, но не обманутым лямбда-зондом?
Светящейся лампочкой Check Engine и повышенным расходом топлива (мозги уходят в т.н. "аварийный режим").

Есть ли еще методы?
Да. Электронная обманка (резистор и конденсатор, публиковалось у нас на Форуме Технических Маньяков) и чиповка — изменив буквально один бит в прошивке можно программно выключить опрос второго лямбда-зонда.
Но, оставшиеся два метода связаны либо с умением держать паяльник в руках, либо с умением изменять прошивку авто, либо наличием настройщика/чиповщика поблизости.

Металлическая обманка — простой и надежный метод.
Суть его заключается в том — что мы заставляем лямбду дышать не "полным носом" из трубы, а мы ее чуть удаляем от выхлопа и заставляем "дышать" через маленькое отверстие — что полностью имитирует наличие первого работоспособного катализатора.

Второй катализатор не контролируется никак.

Если Вы увидели ошибку P0421 (код ошибки для Lancer, на других машинах код может быть другим, код означает выход первого катализатора из строя) — срочно выбиваете оба катализатора, ставите обманку, скидываете ошибку съемом клеммы с аккумулятора на несколько минут — и вперед 😉

Ну, а чертеж, который я публикую ниже — печатаете на бумаге, идете с ним к любому токарю, забираете выточенную обманку/проставку, далее выворачиваете второй лямбда-зонд из машины (в Лансере он находится перед вторым катализатором — примерно под левой ногой переднего пассажира — делается это из ямы или на подъемнике), вместо лямбда-зонда вворачиваете изготовленную обманку, далее вворачиваете в обманку только что выкрученный лямбда-зонд обратно.

Делать это необходимо аккуратно, стараться не стучать по лямбда-зонду или выхлопной трубе ничем — это может вывести сам лямбда-зонд из строя.

Затраты — будет зависеть от токаря, обычно это стоит (относительно, конечно), копейки.

Итак, чертеж картинкой:

И чертеж в .pdf (из этого формата получается красивее печатать на бумаге):
Обманка.pdf

Ссылка на полную версию статьи, с рассмотрением остальных вариантов "обмана" второго лямбда-зонда — чиповкой и электронным вариантом, с длиннющим (интересным) обсуждением вот:
Обманки для второго лямбда-зонда, три варианта

www.drive2.ru

Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить несложную электронную схему;
  • сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • отвёртка;
  • набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

  1. Поднимаем автомобиль на эстакаду.
  2. Отключаем клемму «минус» на аккумуляторе.
  3. Выкручиваем зонд.

    Для установки механической обманки датчик нужно выкрутить

  4. Накручиваем зонд на втулку, как показано на фото.

    Сделанная точно по схеме деталь накручивается на лямбда-зонд

  5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

  1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

motorltd.ru

Toyota Sequoia , колхозники ликуют! › Бортжурнал › Электронная обманка катализатора (с полным отключением лямбды)

Товарищи, решил Вам рассказать об массовой проблеме автомобилей — лямбда зонд.

И так из за этих кислородных датчиков очень часто возникают проблемы. Все считают, что из за них могут быть сильные проблемы с расходом топлива, многие вообще не в теме, что это такое 🙂

И так сегодня мы будем решать сразу 3 проблемы
1. Обрыв в цепи подогрева.
2. Низкая эффективность катализатора
3. Отсутствие сигнала на кислородном датчике

------------------------------------------------------------------------------------------------------
1. Современный Кислородник имеет обычно 4 контакта.
Два контакта одинакового цвета это подогрев датчика (служит для ускоренного подогрева лямбды), в оригинальньных тойотовских датчиках, это два черных контакта!
Еще два контакта, это контакты по которым передается сигнал на автомобильный компьютер, в случае, если это датчики до катализатора, то по этому сигналу машина слегка корректирует топливную смесь обогащая или обедняя ее топливом, а если это датчик после катализатора, то компьютер сравнивает сигнал с датчиком до катализатора и если сигнал почти такой-же силы, или чуть ниже, то выдается ошибка о плохой эффективности катализатора. Что бы не было такой ошибки, нужно грубо говоря занизить сигнал хотя бы в два раза по отношению к датчику до катализатора. Именно тут мы в разрыв двух сигнальных проводов запихиваем резистор, а для того, чтобы сигнал был не таким грубым как от первого, мы ставим конденсатор и он будет делать сигнал более волнистым, это будет максимально приближать сигнал к похожему на настоящий.

Если вы считали ошибку и она обозначает обрыв цепи подогрева, и Вам не очень то и хочется выбрасывать кучу денег на замену кислородного датчика, то следуйте моему мануалу.

И так лезем под машину, с мультиметром одновременно переключая его в режим замера постоянного напряжения.
снимаем разьем лямбды. Заводим машину и меряем подачу напряжения на контакты, которые одинакового цвета. Если видим напряжение от 12 до 14,5 значит, все ок, напряжение приходит, далее глушим машину и переключаем мультиметр в режим измерения сопротивления в ОМах.
теперь берем и тычем мультиметр в контакты одинакового цвета на самой лямбде (обычно в японках это черный цвет)

Должно быть сопротивление на омметре от 3 до 18 Ом. У каждой машине свое сопротивление. У меня на Секвое идеальное сопротивление на холодной лямбде 16 ом., при нагреве сопротивление увеличивается и может взлететь до 50 ом тем самым уменьшая силу тока. Ну не суть… Если короче сопротивления вообще нету, то значит действительно обыв цепи и нужно либо менять лямбду, либо сэкономить.

Экономим очень просто. Берем отрезаем эти два одинаковых черных (или какие там у Вас) провода и соединяем их друг с другом через резистор. Все обманка подогрева готова. Смотрите схему.

А теперь нам с Вами надо рассчитать сопротивление.
Проведя эксперементы, я выяснил что комп меряет силу тока, чтобы понять рабочая лямбда или нет.
Я подключил кабель к компу и залез в раздел подогрева лямбды.
там увидел минимальное значение силы тока, которое необходимо, чтобы комп видел, что подогрев работает, это 0,255 ампер.

Посмотрев на силу тока прогретых лямбд, я увидел, что они жрут 0,5 ампер (на холодную 0,9а)
то есть мы знаем что напруга у нас 13,5 вольт.
минимум сила тока должна быть 0,255А
расчитаем резистор, который будет потреблять минимумальный ток.

13,5вольт/0,255ампера=52ом

но не будем выбирать крайности… посчитаем не 0,255 ампера, а допустим 0,3 ампера.и допустим не 13,5 вольт, а допустим 12.

12/0,3=40Ом резистор нам нужен.
Теперь расчитаем мощность резистора, чтобы он не выгорел Возьмем максимальное напряжение, которое у нас может подать генератор.
14,5 вольта

14,5v*14,5v/ 40ohm=5,3watt

Выбираем сопротивление, с запасом мощности 6 ватт или больше. можно 10.

Вот и все… если не находим такой резистор, то можно купить несколько и скрутить их паралельно. я купил 3штуки на 100ом и 5ватт
в итоге получил 33ом и 15ватт.

Вот так выглядит 1 резистор:

при таком раскладе смотрим, какую силу тока должен увидеть комп:
13,5вольта/33,3ом = 0.405А
смотрим, что у нас показывают автомобильные мозги и видим, что все ок.

Вот схема, как нужно делать, чтобы побороть только разрыв цепи подогрева:


И так мы побороли только лишь разрыв цепи подогрева!
------------------------------------------------------------------------------------------------------------------------------------

2. Теперь начинаем боротся только с низкой эффективностью катализатора!
Разрезаем сигнальный провод и впаиваем туда резистор на 820 КилоОм (это голубой провод в оригинальных датчиках)
И ближе к фишке между сигнальным и массовым проводом впаиваем неполярный конденсатор на 2uF.
Все это дело подсоединяем к машине и все должно прекрасно работать.

3. Ну, а теперь если у нас отсутствует сигнал от датчика, значит он полностью сдох! И поможет либо замена, либо хитрожопая схема, которая прекрасно работает уже несколько лет.
В ней есть один косяк, но я его не исправляю, потому что и так все работает!
Раз датчик сдох, то где брать сигнал? А мы возьмем его с первого датчика (который до катализатора), занизим сигнал как описано во втором пункте и отправим этот сигнал в комп.
Для этого:
1. отрезаем два контакта от второй лямбды (сигнальные),
2. подсоединяем два провода к первой лямбде на сигнал и на массу, на эти провода паяем сопротивление и вставляем конденсатор между ними и прокидываем их и соединяем к разьему второй лямбды, которые ведут на компьютер.
Вот схема:

А вот теперь все эти пункты если сделать вместе, то получится вот такая схема, которая исключает полностью вторую лямбду, и ее можно смело выкинуть 🙂
Вот Подробная схема:

Спрашивайте, если что-то не понятно!
Вот результат проделанной работы:

Использовался вот такой инструмент:

www. drive2.ru

Обманка лямбда зонда. Электронные и механические обманки. — DRIVE2

Ваш автомобиль всегда радовал Вас хорошей динамикой, небольшим расходом, но в один день всё изменилось: появился звон в выхлопной системе, расход увеличился, загорелась лампочка "check". Диагноз: умер катализатор. Что же с ним случилось и как решить эту проблему — об этом и пойдёт речь дальше.

Прежде всего стоит отметить, какие автомобили попадают в зону риска и чем чреват для них выход катализатора из строя:

1. Авто, стандартизированные по нормам Евро-2 с пробегом свыше 100-150 тыс. км. Для таких машин мёртвый катализатор — лишнее сопротивление в выпускной системе, соответственно — потеря мощности. Решением проблемы может стать замена катализатора на пламегаситель(вариантов множество, об этом далее) — двигателю будет возвращена потерянная мощность, возможно увеличение крутящего момента в зоне низких либо средних оборотов, расход топлива придёт в норму. Данная операция осуществляется предельно просто и не потребует вмешательства в систему управления двигателем.

2. Авто, норма токсичности выхлопа которых Евро-3 и выше с аналогичным первой группе пробегом.Такие автомобили имеют два лямбда-зонда, при чём второй анализирует качество работы катализатора, соответственно, при выходе последнего из строя зонд сигнализирует систему о неисправности, блок управления двигателем вводит мотор в аварийный режим, при котором расход возрастает + потеря мощности из-за сопротивления выхлопным газам. Как исправить ситуацию?

Тут ситуация немного сложнее, ведь блок управления двигателем уже анализирует состав выхлопа после катализатора, соответственно, после его удаления появляется необходимость обмануть "мозги" автомобиля, установив обманку лямбда-зонда. Способов несколько, как бюджетных, так и не очень, о них — дальше. После таких манипуляций мощность двигателя станет прежней, а расход сократится ощутимо.

▪ Теперь подробнее о пламегасителях и обманках.

Пламегаситель можно установить фирменный, а можно изготовить самостоятельно. Фирм, изготавливающих эти детали, несколько: Warface, AWM, MG-race, Fox, Fortluft, Bossal и так далее. Цены колеблются от 30 до 100$ и выше. Изготавливаются они из нержавеющих либо алюмосодержащих сталей, которые не так подвержены высокотемпературной коррозии, как простая сталь, поэтому прослужат Вам долго.
По сути, пламенегасители представляют собой перфорированную трубу такого же диаметра, как и остальная выхлопная система Вашей машины. Эта труба находится в корпусе, наполненном материалом, который хорошо гасит шум, например — минеральная вата. Именно простота конструкции подталкивает автолюбителей заниматься творчеством: некоторые разрезают катализатор, выбрасывают внутренности и заваривают корпус. Самое бюджетное решение, вот только громкость выхлопа возрастает, а впускной тракт быстро прогорит и проржавеет из-за повысившейся температуры газов.

Поэтому оптимальным решением для умелого хозяина будет подобрать трубу нужного диаметра, насверлить в ней отверстий, обернуть минватой или подобным шумопоглощающим материалом и упаковать это всё либо в корпус старого катализатора, либо изготовить его из трубы большего диаметра. На этом остановимся с пламегасителями и перейдём к тому, как обмануть электронику.

Существует несколько способов: можно изготовить механическую обманку лямбда-зонда(так называемый корректор), перепрошить блок управления двигателем или установить эмулятор лямбда-зонда. Обманка лямбда-зонда представляет собой металлическую проставку длиной до 4 см, которая вкручивается на место второго датчика, а в неё уже устанавливают сам зонд. Суть в том, что в случае установки такой проставки(так называемого корректора), лямбда-зонд улавливает только часть газового потока, соответственно только часть переизбытка кислорода, который возникает из-за отсутствия катализатора, поэтому вероятность появления ошибки снижается.

Размеры корректора определяют экспериментально, поэтому лучше изготавливать обманку с уже обкатанными размерами отверстий, но основной принцип таков: чем длиннее проставка, тем больше диаметр отверстия и наоборот. Цена вопроса — оплата часа работы токаря. Но есть один нюанс: такие манипуляции не дадут эффекта в случае с наиболее современными авто, снабженными усовершенствованным ПО, так как блок управления двигателем будет переобогащать смесь, а значит расход вырастет, будет образовываться больше нагара на свечах и деталях цилиндро-поршневой группы, что любому автовладельцу совершенно ни к чему.

Перепрошивка блока управления двигателем — ещё одно из решений. При этом лямбда-зонд удаляется вообще, а прошивка меняется на ту, которая адаптирована под нормы Евро-2, либо вносятся изменения в программный код существующей. Такие работы требуют от исполнителя очень высокой квалификации, так как ошибка в программировании может закончиться тем, что возникнут новые ошибки в работе системы управления двигателем, то есть проблема усугубится. Поэтому, если в Вашем городе нет хорошего специалиста по чиповке, не стоит даже рассматривать вариант перепрошивки. Эмулятор лямбда-зонда представляет собой микропроцессорное устройство, которое используется для преобразования сигнала, поступающего от датчика и устанавливается в разрыв цепи между самим зондом и бортовым компьютером. Вне зависимости от состава выхлопа в компьютер поступает такой же сигнал, как при исправном катализаторе. Создаётся видимость идеальной работы всей системы, все счастливы! Стоимость такого устройства составляет около 50$, но при желании и наличии оборудования для калибровки(осциллограф) можно спаять такое устройство самому.

Вот такими разнообразными методами решается проблема удаления катализатора и обмана лямбда-зонда со всей остальной электроникой. Какой из них подойдёт больше — вопрос целесообразности и бюджета.

www.drive2.ru

Сварганил обманку для второго датчика кислорода — Mitsubishi Galant, 2.0 л., 1998 года на DRIVE2

Всех приветствую!Собственно уже давно обдумывал эту тему, что нужно поставить какую-то, обманку на второй датчик кислорода, это тот, что за катализатором находится, ещё с момента когда вварил новый пламягаситель.Сама теория выглядит так.С завода установлен каталитический нетрализатор, который является конкретным подпором для выхлопных газов, в следствии установленной керамики с мелкими ячейками.Следовательно сигналы с первого и второго датчика кислорода будут различными и не повторяют друг друга.Мозг это видит и работает как заложено заводом.Когда мы удаляем катализатор, из выхлопной системы, то получается, что мы убираем тот самый подпор, и датчики начинают выдавать на мозг одинаковые сигналы. По идее в наших машинках при этом чек не загорается, но вот мне кажется, что это как бы всё равно влияет на расход топлива.Ибо как мне думается что раз комп видит одинаковый сигнал, то может переключаться в усреднённый(аварийный) режим, и начинает подливать больше топлива, как бы думая, что надо подать больше топлива, чтобы остудить катализатор.Но, как я уже говорил, ошибку именно на наши моторах не показывает, как на других.Может быть я не прав, поправьте меня пожалуйста знающие люди, потому как съездив к пяти разным, ТАК СКАЗАТЬ, ДИАГНОСТАМ, такой ереси наслушался, что в принципе расхотелось дальше продолжать искать толковых диагностов.Короче правды как и что, и как это всё правильно работает, я не смог добиться толком.Из этих пяти типа мастеров, оборудование, чем подключиться к нашим "старым" мозгам, нашлось только у двоих. Все с умным видом зато требуют от 500 до 1000р.И тут хочется спросить, а вы не е…лись совсем ли? Зато такую, чушь несут, типа а у вас газ стоит, тогда можете совсем тогда выкинуть второй датчик кислорода и дырку заварить. Ибо на газ он совсем не работает, только когда на бензине едешь, вот тогда он нужен и тогда работает.На, что я ему сказал, что пусть отключает свою приблуду, я поеду искать другого мастера.
Теперь разберёмся с видами обманок.Тут есть как бы два пути, либо ставится механическая обманка, которая представляет из себя металлическую проставку которая вворачивается на место датчика, а сам датчик уже непосредственно вворачивается в эту проставку.В торце у этой проставки имеется тонкое отверстие, обычно 2-2,5мм.Так как отверстие малого диаметра, то показания на второй лямде соответственно меняются с задержкой и реакция гораздо меньше, в итоге мозг думает, что всё нормально.

Чертёж механической обманки лямда зонда

Ещё одна механическая обманка

Соответственно продолжает работать в штатном режиме.И второй путь это установить электрического плана обманку, которая будет вносить изменения в сигнал выработанный самим датчиком, электрическим методом.Такие обманки как правило представляют из себя фильтры которые режут или искажают форму сигнала. Сами обманки бывают простыми, имеющими в схеме всего пару-тройку деталек, а бывают и сложными, изготовленными на базе микроконтроллеров.Опять же кто хочет почитать на эту тему, по-гуглите, инфы очень много, как на приобретение готовых устройств, так и как самостоятельно их сделать.Вот например ссылочка на сайт где продают программируемые обманки на микроконтроллерах sdsauto.com/3-emulyatory-obmanki .Я честно говоря просмотрел десятка 2-3 разных видосов, чтобы вникнуть конкретнее, с объяснениями как должна работать и какой сигнал должен выдавать датчик на исправном авто с родным катализатором и как должны работать обманки.Ибо как я уже писал раньше, диагносты в нашей местности сами не в курсе и только слышали звон, да не знают где он, но бабосы хотят на этом зарабатывать.В итоге решил остановиться, на том, что надо сделать всё по феншую, хоть и чек за 6 лет работы без каталика, мозг не выдавал, но подозрения, что это как-то все равно влияет на увеличенный расход.По-гуглив выяснил, что продают механические обманки от 500р до 1500р, решил не торопиться и лучше надыбав чертежи проставки, выточить у знакомого токаря. Но, как оказалось, токаря положили примерно на месяц в больницу. Поэтому пока суть да дело, я решил попробовать установить электрическую обманку, тем более, что для этого не потребовалось каких-то сверх дефицитных элементов, стоимость копейки, да и по времени займет максимум час-полтора.Из деталей нам понадобится всего лишь один конденсатор электролитический на 1-5мкФна 25-100в и один резистор 200кОм — 1мОм.Всё это я достал у себя из загашника, так что для эксперимента не потратил ни копейки.В магазине если покупать, обойдётся максимум в 20р.Это всё не сверх дефицитные детали и если эксперимент не удастся, т

www.drive2.ru

Обманка лямбда зонда Киа Спектра

Акция! При заказе услуги по замене катализатора на пламегаситель под ключ, скидка на электронную обманку лямбда-зонда — 50%.×

ПРЕИМУЩЕСТВА

  • заводское исполнение
  • 2 варианта исполнения: для внутренней и внешней установки
  • полная комплектация для быстрой установки: проводка, эмулятор, защитный кожух
  • бесплатная техническая поддержка напрямую от разработчика (помощь и т. д.)
  • Гарантия — 1 год

ОСОБЕННОСТИ

  • малые размеры
  • надёжное конструктивное решение с минимумом элементов (высокая отказоустойчивость)
  • 100% совместимость с ЭБУ
  • поддержка Euro 3, 4, 5, 6
  • отсутствие вмешательства в блок управления двигателем
Эмулятор «АИС»
Визуальное сравнение
Для внутреннего и наружнего монтажа
Пример соединения с лямбда-зондом

ВНИМАНИЕ! ЭМУЛЯТОР «АИС» НАША СОБСТВЕННАЯ РАЗРАБОТКА — ПРОИЗВОДИМ, УСТАНАВЛИВАЕМ, ПРОДАЕМ. БЕСПЛАТНАЯ ТЕХНИЧЕСКАЯ ПОДДЕРЖКА ОТ РАЗРАБОТЧИКА.×

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

2-й лямбда-зонд после катализатора, на автомобилях выпуска от 1998 г., означает что ваша машина соответствует экологической программе Евро-3 и выше и делает невозможной езду без катализатора или его замены на пламегаситель. Требуется перепрограммирование на Евро-2 или установка контроллера собственного производства (спроектировано и разработано нашими сотрудниками, с внятной технической поддержкой в случае чего) и корректирующего информацию датчика. В этом случае ЭБУ будет уверен, что стоит катализатор выполняющий все свои функции исправно.

1-Я СТОРОНА
2-Я СТОРОНА

Электронная обманка лямбда зонда Киа Спектра + пламягаситель, работающий так же тихо как штатный, на сегодняшний день оптимальное решение этой проблемы вашего автомобиля. Устройство имеет малые размеры и при установке помещается в специальный защитный кожух (от воды и т.д).

Вы можете купить эмулятор для Kia Spectra отдельно и установить сами или сделать весь комплекс работ, воспользовавшись акцией, у нас (суть которой указана вверху страницы в зелёном прямоугольнике).

Если у вас остались вопросы, вы можете их задать через форму (см. ниже) или же позвонив по телефонам указанным на странице контактов.

Качественно установленная обманка лямбда зонд на Чери Тигго

Начиная с 2000 года, страны Европейского союза начали активно бороться с превышением нормы выбросов в атмосферу автомобилями.

Параллельно с этим, руководство каждой страны обязало автопроизводителей привести к установленным стандартам двигатели внутреннего сгорания. Отсюда и пошли категории Евро – 2, 3, 4, 5, 6.

Каждый тип мотора имеет чёткие лимиты на количество токсичных выбросов в атмосферу. Дозированного выброса удалось достичь благодаря внедрению стороннего механизма – катализатора выхлопных газов вместе с датчиком кислорода, который перепроверяет работу катализатора.

Так как современные требования достаточно жёсткие, инженерам пришлось устанавливать два кислородных датчика с целью приведения выхлопа к нужному стандарту. Именно столько датчиков кислорода установлено на Чери Тигго.

Что такое обманка лямбда зонда на Чери Тигго и место её установки?

Среди автомобилистов обманку лямбда зонда принято называть «проставка» или эмулятором кислородного датчика. И так и так будет верно. Эмулятор внешне имеет форму самого датчика. Штуцер длиной в три сантиметра с внешней резьбой и диаметром отверстия всего в 0,2 мм. Устанавливается оборудование непосредственно в отверстие лямбда зонда. Принцип работы заключается в следующем: выхлопные газы после прохода катализатора частично проникают в отверстие обманки, где и проходят сканирование на предмет уровня токсичности. По результатам проверки, датчик отсылает сигнал бортовому компьютеру, а тот сопоставляет показатель и принимает решение о высвечивании ошибки или нет.

Те владельцы технических средств, в том числе и Чери Тигго, которые не желают часто менять катализаторы, принимают решение об установке пламегасителя. Но, помимо замены катализатора, не следует забывать о датчиках кислорода. Если ни одна обманка лямбда зонда на Чери Тигго не установлена, то оборудование не будет полноценно работать, о чём оповестит сигнал «ошибка» на центральной консоли.

Обманка лямбда зонд на Чери Тигго и ее повреждения

Многие автовладельцы Чери Тигго сталкиваются с такой проблемой, как ошибка работы мотора «Check engine» – диод жёлтого цвета на панели приборов.

Параллельно с этим бортовой компьютер будет высвечивать идентичную ошибку в виде кода: P0420, P0430, P0422, 0420, 0422, 16804.

Если интерпретировать эти цифры на язык поломки, то получиться примерно так: неработоспособность катализатора, низкая фильтрация выхлопных газов, расщепление происходит в недостаточном количестве.

При установке обманки, только в данном случае пламегасителя, поломка не исчезнет, датчики будут сигнализировать о неисправности.

Устранить поломку можно только вкручиванием подменки и параллельной перепрошивкой бортового компьютера.

На самом деле, серьёзными поломками обманка лямбда зонд на Чери не страдает по той причине, что она не имеет сторонних механизмов. Наиболее распространённы такие повреждения:

  • сторонне механическое: авария, ДТП, наезд на бордюр или ограждение;
  • брак при изготовлении детали на заводе или фабрике;
  • прогорание впускного отверстия из-за систематического контакта с раскалёнными газами, вследствие чего количество газов увеличивается, и компьютер распознаёт их как превышение допустимой нормы.

Признаки неисправности обманки лямбда зонда Чери Тигго

Признак характерный только один – высвечивание ошибки на центральной консоли приборов. На начальных этапах диод жёлтого цвета начинает мерцать, спустя некоторое время он систематически горит, если не проводятся ремонтные работы. Для устранения неисправности нужно обращаться за помощью в автомастерскую.

Важно: не рекомендовано самостоятельно устранять неисправность, так как отсутствие опыта и навыков могут привести к ухудшению ситуации. Нередки случаи, когда самодеятельность со стороны владельцев стоила им капитального ремонта или полной замены. Данные расходы непредвиденные и незапланированные.

Ремонт лямбда зонда Чери Тигго

  • прежде всего, нужно провести полную диагностику технического средства на СТО. Для этого мастер сервисного центра подключает к машине множество цифровых датчиков, которые сканируют машину во время запуска мотора и передают данные на центральный монитор;
  • после того, как моторист сделал полное заключение о состоянии технического средства, начинается процесс демонтажа штатного катализатора, замена его пламегасителем и монтажом обманки лямбда зонда Чери Тигго;
  • так как на автомобиле Чери Тигго установлено два штатных катализатора, процесс демонтажа несколько усложняестся;
  • изначально отвинчиваем фронтальную часть мотора – выхлопной коллектор, к которому прикреплен катализатор. Зазоры между радиатором и коллектором настолько малы, что отвинчивать крепёжные болты нужно с помощью накидных ключей;
  • отвинтили кожух коллектора, со шпилек его не снимаем;
  • поднимаем машину на гидравлическом подъёмнике, чтобы добраться до второго катализатора и лямбда зонда. На стыке резонатора и задней части выхлопного коллектора находится катализатор и лямбда зонд;
  • теперь изымаем выхлопную трубу в полном сборе, первый катализатор достаём через капотное пространство, а второй, через низ машины;
  • поочерёдно зажимаем в тиски каждый катализатор, отвинчиваем рожковым ключом на «22» датчик кислорода, всего их два;
  • болгаркой разрезаем с каждой стороны трубу, чтобы освободить катализатор;
  • на место прежнего оборудования устанавливаем обманку – пламегаситель. Проверяем изделие на целостность, наличие отверстия для монтажа датчика кислорода;
  • обвариваем пламегаситель с каждой стороны точечной сваркой, проверяем шов на целостность, отсутствие дефектов;
  • теперь важный момент: изначально вкручиваем подменку лямбда зонда Чери Тигго с помощью ключа на «22» до упора;
  • во внутреннее отверстие вкручиваем сам кислородный датчик;

Вся вышеуказанная схема будет действовать так: выхлопные газы поступают из камеры сгорания в выхлопной коллектор, там они очищаются катализатором, кислородный датчик фиксирует поступление газов с повышенной токсичностью.

Далее, после прохода во второй катализатор газы очищаются, и второй датчик кислорода должен зафиксировать их полную очистку. Но, в нашем случае мы имеем место катализатора пламегаситель, с установленной обманкой лямбда зонда.

Это значит, что при первом поступлении газов в пламегаситель эмулятор зафиксирует повышенное содержание токсинов. После прохода второго пламегасителя эмулятор зафиксирует полную очистку газов, так как установлена обманка, которая искажает содержание токсинов за счёт увеличения потока чистого кислорода.

  • начинаем аналогичную процедуру со вторым катализатором и лямбда зондом;
  • проводим сборку в обратном порядке. Не забываем снять шар старого термостойкого герметика на корпусе выхлопного коллектора и нанести новый.

Перед тем, как запустить мотор, обязательно проводим сброс данных центрального блока управления. Сделать процедуру можно с помощью цифрового оборудования, которое имеется на стационарных СТО. Только теперь запускаем мотор и смотрим на центральную консоль. Диод жёлтого цвета не должен гореть.

Как обойти лямбда-зонд в автомобиле?

На сегодняшний день качество отечественного бензина оставляет желать лучшего. Все те примеси, что очень часто добавляются, приводят к ряду поломок и нарушений. И одной из основных поломок является нарушение работы лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что они частенько сами выбивают керамический катализатор. Но это приводит к другой проблеме – появляется сигнал Check Engine на приборной доске, что сигнализирует об отсутствии катализатора. Очень многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители и сами допускают ошибки, приводящие к поломке датчиков. Вот пример наиболее распространенных:

1. Использование топлива, марка которого не соответствует двигателю;

2. При креплении датчиков, использование герметиков, в состав которых входит силикон; или же таких, которые снижают свою пластичность при комнатной температуре;

3. Многократные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопную трубу выводят вверх не красоты ради, а в практических целях. Ведь если выхлоп смотрит вверх, то авто проходит грязь или же глубокий брод, не черпая влагу в трубу.

Если взять автомобили, соответствующие экологическому стандарту EURO-4, то у них установлено два лямбда-зонда (в дальнейшем - датчик): первый находится перед, а второй – за катализатором. И, как правило, именно второй из датчиков чаще всего выходит из строя. Сигналы, получаемые от этих датчиков, должны быть разными. Но в случае, если владелец авто удалил катализатор или же заменил его пламегасителем, или, что более вероятно, один из датчиков требует замены, то сигналы, получаемые с этих двух датчиков, начнут совпадать, что приведет к включению аварийного режима. А это, в свою очередь, приводит к тому, что контроллер выберет усредненные параметры для впрыска. То есть, увеличивается расход топлива, и при этом же снижается мощность работы двигателя, появляется нестабильность в его работе на холостом ходу. Ну а на приборной панели загорается Check Engine.

Это интересно! В одном американском городе совсем недавно был проведен конкурс, по правилам которого участники должны были опознать марку спортивного автомобиля по звуку. «Легко!» – скажете вы? А с закрытыми глазами? Всего в состязании принимали участие около 150 автомобилей, и лидерами опознания становились звуки Ferrari и Subaru!

Если же автомобиль более старый, то датчик, как правило, установлен всего лишь один. Находится он перед катализатором. Это интересно: самым первым кислородным датчиком была деталь, которая представляла собой очень чувствительный элемент, не оборудованный подогревателем. Он нагревался от выхлопных газов, а потому данный процесс требовал времени.

Одним из решений данной проблемы является обманка лямбда-зонда, которую можно сделать своими руками, и стоить это будет дешевле, нежели покупать новый датчик. Всего существует три типа обманки лямбда-зонда:

• механический

• электронный

• перепрошивка

Механический тип обманки

Если вы выбрали механический тип обманки, то вместо катализатора устанавливается так называемая «проставка», или, как еще ее называют, – втулка. Размещают ее между выхлопной трубой и датчиком. Размер этой детали, как вы можете видеть на чертеже обманки лямбда-зонда, строго определенный, а выполнена она из бронзы либо теплоустойчивой стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы и будут попадать в проставку. Внутрь проставки помещают крошку из керамики, которую предварительно покрывают каталитическим слоем. В результате взаимодействия выхлопных газов с крошкой из керамики происходит окисление, что приводит к снижению концентрации вредных веществ на выходе. Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за штатную работу катализатора.

Для того чтобы самостоятельно установить проставку, нужно выполнить несколько нехитрых действий. Нужно загнать машину на яму/эстакаду и отключить минусовую клемму. Потом находим датчик и выкручиваем его. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого электронный блок управления выдает ошибку – снова повторяем процедуру. Данный вариант обманки является наиболее экономным.

Такой тип обманки отлично подходит для всех автомобилей: как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель повышает мощность авто в среднем на 5%, но при этом ухудшает слух водителя за год интенсивной эксплуатации авто на 2-3%.

Электронный тип обманки

Сделать обманку электронного типа уже значительно сложнее. Наиболее продвинутые автолюбители самостоятельно паяют схему и делают обманку при помощи одного резистора либо одного конденсатора. Для наиболее простой электронной обманки вам понадобится:

- конденсатор (неполярный) К10-17Б имп., емкостью 1мкФ Y5V, +/-20%,1206 (Номенклатурный номер: 759300515)

- резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 Мом (Номенклатурный номер: 51741)

- паяльник

- припой, канифоль, изоляционная лента

- нож

Электронная обманка устанавливается на провода, которые идут от датчика к разъему. У некоторых автомобилей разъем расположен в тоннеле между водительским и пассажирским сиденьями. Также он может находиться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключений.

Чаще всего люди задаются вопросом: «Где ставить конденсатор?» Если смотреть от коннектора, то первым идет конденсатор, а уже после резистор.

Важно! Обязательно перед началом работы отключите минусовую клемму. Когда все соединения подключены, то их нужно хорошенько изолировать. Наиболее удачным будет поместить всю схему в пластиковую коробку и залить эпоксидным клеем.

Kучше всего соединение делать в том месте провода, где гофра легко отсоединяется, и потом ею же закрыть изоляцию. Также продаются специальные устройства с микропроцессором – эмуляторы.

Важно! Эмулятор лямбда зонда – это не обманка. Он обеспечивает правильную работу блока управления, а не просто обманывает его. Микропроцессор, установленный в эмуляторе, оценивает выхлопные газы, а также анализирует ситуацию с обработкой сигнала с первого датчика. И уже после формирует такой сигнал, который соответствует сигналу с второго работающего датчика.

Перепрошивка

Помимо обманок, существует еще и перепрошивка блока управления. Перепрошивка состоит в том, что после нее блок управления перестает брать в расчет сигнал от датчика, установленного за катализатором. В своей работе он ориентируется только на сигнал от датчика, установленного перед катализатором.

Нужно учитывать, что найти заводскую прошивку практически невозможно, так как они не соответствуют нынешним европейским экологическим стандартам. Как вариант, можно обратиться к хорошо знакомому специалисту, который при помощи некоторых изменений в программе отключит прием блоком управления сигналов со второго датчика, в результате чего получается обманка катализатора.

Также можно заказать/купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьёзным повреждения двигателя.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Электронная и механическая обманка лямбда-зонда: как сделать и установить

Все современные автомобили оборудованы сотовым нейтрализатором токсичности выхлопных газов – катализатором. Назван он так по принципу происходящих там химических реакций, где благородные элементы начинки ускоряют и делают возможной переработку вредных веществ в нейтральные с большой скоростью. Но иногда это полезное устройство само становится источником больших проблем.

Содержание статьи:

Зачем обманывать датчик кислорода

Тонкая структура катализатора плохо выдерживает механические и тепловые перегрузки в течении длительного промежутка времени работы. Температура тут даже в штатном режиме доходит до тысячи градусов.

Керамические соты разрушаются, и это вызывает опасные явления:

  • начинка плавится, спекается и перекрывает путь свободного выхода выхлопных газов;
  • мелкие соты забиваются нагаром и прочими продуктами с тем же результатом;
  • самое опасное – катализатор, который производители стремятся разместить как можно ближе к выпускному каналу головки блока для быстрого прогрева до рабочей температуры, становится источником керамической пыли и обломков, попадающих в цилиндры и разрушающих детали двигателя.

В особо ненадёжных по этому признаку моторах владельцы стремятся удалять опасные нейтрализаторы даже при относительно небольших пробегах автомобиля. Из-за использования ценных металлов в конструкции ставить дорогие оригинальные или ремонтные изделия владельцы не хотят.

По теме: Признаки неисправности и способы проверки лямбда-зонд

Последствия выражаются не только в повышении токсичности выхлопа. Состояние катализатора непрерывно анализируется электронным блоком управления двигателем ЭБУ по сигналам двух кислородных датчиков (лямбда-зондов).

Один из них расположен до катализатора, по нему мотор регулирует состав рабочей смеси, а вот второй целиком отвечает за эффективность нейтрализации выхлопа.

Показания второй лямбды изучаются средствами ЭБУ, в том числе и проведением контрольных циклов подогрева катализатора. Его отсутствие будет сразу же вычислено, система перейдёт в аварийный режим и высветит контрольный индикатор на приборной панели. Двигатель растеряет все свои характеристики, начнётся перерасход топлива и прочие неприятности.

Для работы без катализатора можно изменить программу блока управления. Экологический класс автомобиля понизится, но в остальном это будет вполне рабочий вариант, возможно даже повышение мощности и снижение расхода, экология даром не достаётся, но по разным причинам на это не все готовы идти.

Некоторые желают каким-либо способом обмануть штатную программу ЭБУ, формируя искусственно неверные показания датчика кислорода.

Принцип работы обманки лямбда-зонда

Получить подобный результат можно электрическим и механическим способами.

  1. В первом случае формируется сигнал, который на самом деле кислородный датчик не выдаёт.
  2. Во втором – датчику создаются все условия для дачи неверных показаний.

Далеко не все системы удаётся надёжно обмануть такими примитивными методами. Всё решает комплектация конкретного автомобиля.

Механическая обманка катализатора выхлопной системы

Простейшим способом станет удаление кислородного датчика из контролируемой зоны на некоторое расстояние установкой его на втулку-проставку.

Активный элемент начинает работать в зоне, где состав газов некоторым образом усреднён, прямая зависимость между действиями ЭБУ и реакцией датчика пропадает, что самые простые программы воспринимают как признак нормальной работы катализатора.

Чертежи

Проставка представляет собой металлическую втулку с резьбовыми концами. Параметры резьбы соответствуют применяемому датчику. С одной стороны, резьба внутренняя, в неё вкручивается корпус лямбда-зонда, а с другой – наружная для помещения в резьбовую футорку выхлопного тракта за катализатором.

По оси втулки высверливается отверстие для прохода газов к активному элементу. Параметрами втулки станут диаметр этого канала и расстояние, на которое отдаляется датчик от трубы прохода газов. Подбираются величины экспериментальным путём, нужные данные несложно найти для конкретных моделей двигателей.

Более продвинутые проставки снабжаются элементами катализатора. В этом случае основной поток движется на выпуск прямо, а кислородный датчик получает только газы, прошедшие через микрокатализатор.

Сигнал будет отличаться от штатного, но многие системы принимают его за нормальную работу. За исключением тех случаев, когда ЭБУ желает прогреть катализатор, а вставка в переходнике никак на это не отреагирует. К тому этот микрокатализатор имеет свойство быстро забиваться нагаром и прекращать работать вообще.

Место установки

Катализатор удаляется, а на место второго кислородного датчика монтируется проставка. Диаметр рабочего отверстия можно подобрать по наиболее стабильной работе без высвечивания индикатора. Датчик ввинчивается в резьбу проставки. Звук выхлопа нормализуется монтажом пламегасителя.

Электронная обманка лямбда-зонд

Более точен электронный метод обмана ЭБУ. Здесь существует много вариантов, начиная от простейших, где сигнал датчика сглаживается фильтром из резистора и конденсатора, номиналы которых подбираются под конкретный ЭБУ и до более сложных, с автономным импульсным генератором.

Схема

Имитации в самом простом случае подлежит выходной сигнал кислородного датчика. В оригинале он обладает достаточно крутыми фронтами, но если их завалить с помощью RC-цепочки, то некоторые блоки не заметят нештатную работу.

Более сложные сразу же распознают обман при первом же контрольном цикле.

Если у датчика неисправна нить подогрева, то потребуется установить ещё один резистор, поскольку такой обрыв блок распознаёт сразу и всегда.

Вместо датчика можно подключить схему, генерирующие импульсы, очень похожие на штатные. Часто этот вариант работает, но если ЭБУ обучено проводить циклирование катализатора, то и это обманка не сможет адекватно отреагировать.

Способ установки

Требуемые радиодетали или платы устанавливаются либо в разрез сигнального провода кислородного датчика или вместо него, подключаясь непосредственно к разъёму.

Отверстие под датчик можно заглушить, например, неисправной деталью.

Какую обманку лямбды лучше использовать

Идеальных обманок не существует. Всё зависит от конкретного автомобиля и особенностей реализации функции контроля за состоянием катализатора. В общем случае единственный выход – это изменение прошивки ЭБУ.

Часто это даже предусмотрено его программой, многие автомобили выпускаются в различных исполнениях, в том числе и без катализаторов. В любом случае, обход встроенного контроля не составит труда для опытного специалиста по чип-тюнингу автомобилей.

Вопросы с ценой многих останавливают и вынуждают заниматься всевозможными обманками. Тут надо чётко уяснить, какие способы работают с данным автомобилем, а какие станут пустой тратой времени и средств. Хотя поэкспериментировать можно, если имеется доступ к токарным работам, радиодеталям и паяльнику.

Испортить автомобиль тут вряд ли получится, а в случае окончательной неудачи всё же обратиться к специалисту по прописке программы под более низкий экологический класс.

Как вариант можно установить достаточно прочный и надёжный ремонтный катализатор, что на фоне потраченного времени и оплаты услуг мастера выглядит не очень дорого.

Обманка катализатора (второго лямбда зонда) для Chery Tiggo (Чери Тиго)

Обманка катализатора (второго лямбда зонда) (эмулятор для кислородного датчика).

Проставка под лямда зонд, обманка лямбды, обманка второго лямбда зонда, обманка датчика кислорода, эмулятор, обманка катализатора  – все это названия одного и того же устройства. Устройства, которое предназначено для «обмана» компьютерной системы автомобиля («мозгов»), сигнализирующей о неправильной работе каталитического нейтрализатора (катализатора).

Об проблемах в работе катализатора обычно сигнализирует "Check engine" на приборной панели автомобиля, а компьютерная диагностика показывает ошибки P0420-P0430, P0422, 0420, 0422, 16804 («Низкая эффективность работы катализатора», «Неисправность катализатора»). Причина такого «поведения» компьютера в том, что Ваш катализатор уже выработал свой ресурс (в нем не происходит в достаточной степени каталитическое расщепление, дожигание топлива), и лямбда зонд расположенный после (или в) катализатора фиксирует аномальные изменения состава воздушной смеси (в основном содержания кислорода). Естественно то же самое будет происходить если Вы «выбьете» катализатор или установите вместо него Пламегаситель (стронгер). Часто при этом «мозги» автомобиля начинают, что-то «придумывать», чтобы компенсировать эти изменения и это может привести к некорректной работе двигателя (повышается расход топлива, возникают проблемы с пуском холодного и прогретого двигателя и тд).

Оптимальное решение – замена катализатора на новый (оригинальный или универсальный (это в разы дешевле)). Но если Вы все-таки решили избавится от катализатора (установить стронгер) то тогда возникает необходимость «обмана мозгов», т.е электронного блока управления автомобиля (ЭБУ).

Мы предлагаем Вам самый простой, действенный, надежный и дешевый способ решить эту проблему – механическая обманка лямбда зонда.

Механическая обманка лямбда зонда – это устройство, которое, представляет собой проставку под второй лямбда зонд с отверстием определенного сечения, через которое проникает ровно столько выхлопных газов с кислородом, сколько нужно, чтобы кислородный датчик фиксировал приблизительно то содержание кислорода, которое он обычно фиксирует при нормально работающем катализаторе. Суть метода заключается в том, что надо заставить "дышать" лямбда-зонд "чуть подальше" от выхлопного тракта, да "через небольшую дырочку" - в результате электронный блок управления (ЭБУ) будет получать данные с лямбда зондов, которые будут позволять ему «думать», что все в порядке.

Итак снимаем второй лямбда вворачиваем на освободившуюся резьбу обманку катализатора и сверху уже в обманку вворачиваем обратно лямбда зонд. После этого сбрасываем старые ошибки (либо снятием клеммы аккумулятора, либо компьютерной диагностикой – это у кого как). "Check engine" не должен больше загораться.

Купить обманку катализатора (механическую проставку) (при необходимости и установить) Вы можете по адресу:

Правый берег - ул. Семьи Хохловых 8 (Дорогожичи)

Левый берег - ул. Старосельская 1 (Дарница),

Доставка по Киеву – 30грн

Осуществляем доставку во все населенные пункты Украины с помощью грузоперевозчиков Новая Почта (наложенный платеж или предоплата), Интайм (наложенный платеж или предоплата), Автолюкс (наложенный платеж или предоплата), Ночной экспресс (предоплата), Деливери (предоплата) и др.

Обман по датчику кислорода. Виды тромпа лямбда-зонда, изготовление своими руками, чертежи и схемы. Лямбда-зонд

строка (10) "error stat"

Современные экологические нормы требуют установки дополнительных средств контроля и очистки выхлопных газов автомобилей с двигателями внутреннего сгорания. К наиболее распространенным устройствам относится катализатор, установленный в выхлопной системе автомобиля. Контроль качества выхлопных газов осуществляется с помощью лямбда-зондов, установленных на катализаторе (до и после него).Об эффективности системы очистки катализатора свидетельствует изменение параметров выходных сигналов лямбда-зондов.

При эксплуатации автомобиля происходит загрязнение катализатора. В этом случае двигатель выходит из строя, блок управления выдает сообщение об ошибке, иногда переводит двигатель в аварийный режим. Замену дорогостоящего катализатора, стоимость которого может достигать более 100000 рублей за 1 катализатор, а их, как правило, несколько, многие автолюбители не могут себе позволить, поэтому прибегают к обычной механической очистке катализатора от загрязненных керамических или металлических фильтров.

Однако катализатор не всегда просто загрязняется, в процессе эксплуатации он часто начинает портиться (плавиться или крошиться), что может привести к попаданию мелких деталей в блок цилиндров, их заеданию, повышенному расходу масла и, как следствие, Результат, к капитальному ремонту ДВС. Единственный способ обезопасить себя - удалить катализатор и заменить его пламегасителем или более сильным, кому вы предпочитаете.

В этом случае нарушается соотношение электрических сигналов первого и второго лямбда-зондов, блок управления двигателем принимает неверные сигналы и выдает ошибку.Есть несколько способов обмануть лямбда-датчики.

Механический способ обмануть лямбда-датчики

Лямбда-зонд (датчик кислорода) определяет концентрацию кислорода в выхлопных газах. Принцип контроля эффективности каталитической системы основан на измерении параметров выходных сигналов лямбда-зондов. При удалении катализатора первый и второй кислородные датчики будут получать выхлопные газы с одинаковым составом примесей. Блок управления двигателем получит сигнал о том, что катализатор неэффективен, а точнее вообще не работает.Чтобы соответствовать стандартам EURO, система управления двигателем «задушит» двигатель, выдаст сообщение об ошибке и перейдет в аварийный режим работы.

Механическая обманка лямбда-зонда заключается в установке второго лямбда-зонда в выхлопной системе через переходной штуцер. Чертежи фурнитуры для различных марок автомобилей можно найти в Интернете. Принцип работы механического trompe l'oeil заключается в том, что второй кислородный датчик не будет принимать выхлопные газы полностью.В конструкции адаптера в некоторых случаях предусмотрен дополнительный небольшой керамический фильтр, дополнительно снижающий концентрацию вредных примесей. Адаптер можно изготовить на обычном токарном оборудовании или приобрести в магазине, специализирующемся на тюнинге или выхлопных системах. В качестве материала лучше взять бериллиевую бронзу. Он устойчив к высоким температурам, не подвержен сильной коррозии.

Процесс установки механического блендера лямбда-зонда прост:

  • при выключенном зажигании минусовая клемма АКБ снимается;
  • второй кислородный датчик снят, датчик почищен, при необходимости заменен на новый;
  • навесной переходник для блендера;
  • установлен кислородный датчик;
  • отрицательная клемма АКБ подключена.

После проведения механических работ подключается диагностическое оборудование, ошибки считываются, и они удаляются. Затем производится контрольный прогон, снова диагностируются ошибки. Если адаптер соответствует оптимальному режиму, блок управления не будет выдавать ошибок двигателя. В противном случае есть возможность регулировать глубину посадки переходником, штуцером, дополнительным маленьким фильтром.

Стоит отметить, что эффективность механической заглушки на современных двигателях находится на очень низком уровне.Те. если вы владелец относительно свежей иномарки, скорее всего механическая загвоздка вам не поможет.

Электронная обманка вместо катализатора

Электронная обманка катализатора предусматривает изменение параметров выходного сигнала путем изменения второго лямбда-зонда в электрической цепи. За счет установки дополнительного фильтра R-C снижается сигнал на входе блока управления двигателем. Таким образом, искусственно генерируется сигнал, соответствующий «очищенному» выхлопу.Схема электронного смесителя катализатора включает конденсатор емкостью от 1 до 5 мкФ и резистор сопротивлением от 10 кОм до 1 МОм. Подбираются конкретные параметры для оптимальной работы того или иного двигателя, их можно найти в Интернете.

Процесс установки и отладки лямбда-обманщика аналогичен подключению механической обманки. Требуются небольшие навыки электромонтажных работ, паяльник, припой, изолента, конденсатор и резистор соответствующих номиналов.

Настройка электронной обманки заключается в подборе номиналов радиоэлементов (конденсатор, резистор). Существенным недостатком этого метода обманки является нестабильность параметров кислородных датчиков. Во время работы внутренние характеристики лямбда-зондов изменяются, параметры выходных сигналов также изменятся, со временем может появиться сообщение об ошибке.

Скол (перепрошивка) блока управления двигателем

Один из самых эффективных способов обмануть датчик - перепрошить блок управления двигателем.Осуществляется с помощью специального оборудования с соответствующими прошивками. Опытные автоэлектрики, специализирующиеся на прошивке электронных блоков управления, имеют банк прошивок, соответствующий распространенным моделям двигателей. При наличии навыков программирования чипирование можно сделать самостоятельно, купив прошивку (программу) на специализированных сайтах.

Установить новую прошивку в блок управления двигателем можно с помощью специального диагностического оборудования, такого как LAUNCH или KTS через диагностический разъем автомобиля.Опытные автоэлектрики «заливают» прошивку прямо в микросхему памяти или микропроцессор в блоке управления двигателем.

Главный недостаток метода - большой риск безвозвратно «завалить» блок управления двигателем. Поэтому, меняя прошивку блока, необходимо сохранить родную версию.

При установке правильной прошивки адаптация кислородных датчиков не требуется. Сам процесс включает:

  • подключение ноутбука с необходимым ПО к диагностическому разъему;
  • установка обновленной программы управления двигателем;
  • контрольные испытания и диагностика.

Бывают случаи, когда первоначальные тесты не выявляют ошибок в двигателе. Однако во время реальной эксплуатации автомобиля сигнал ошибки двигателя появляется снова.

Эмулятор катализатора

Электронный эмулятор катализатора - самый безопасный способ обмануть. Это дополнительный электронный блок, который устанавливается в электрическую схему системы управления двигателем автомобиля. Для каждого типа двигателя продаются специальные блоки электронных эмуляторов. Существуют универсальные блоки эмуляции, в которых адаптация к типу двигателя осуществляется установкой перемычек.

Преимущество этого метода - наименьший риск повреждения системы управления двигателем. В крайнем случае такой эмулятор работающего катализатора можно просто отключить. Недостаток - необходимость специальных навыков электромонтажных работ при установке. Поэтому установку электронного эмулятора катализатора лучше доверить специалисту.

Выбор конкретного метода решения проблемы накрутки лямбда-зонда зависит от финансовых и технических возможностей.Лучше начать с самых простых методов: механических или электронных. При отсутствии соответствующих навыков лучше не прибегать к более сложным методам без помощи специалиста.

Если возникнут вопросы, оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из важнейших элементов системы выпуска газов является лямбда-зонд.При поломке двигатель начинает работать в аварийном режиме. Могу ли я исправить проблему своими руками?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик определяет количество кислорода в выхлопе автомобиля и передает его на панель управления. В зависимости от показаний зонда компьютер контролирует уровень обогащения смеси, которая подается в камеру сгорания. В большинстве моделей устанавливаются два зонда: один перед катализатором, а второй за ним.В процессе эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить устройства каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит сигнализацию Check Engine.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как сделать поддельный кислородный датчик

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить простую электронную схему;
  • сделайте перепрошивку контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический способ (с чертежами конвольвера)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали вам понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • Отвертка
  • ;
  • Набор ключей
  • .

Бронзовую механическую обманку можно сделать вручную или заказать изготовление у специалиста.

Изготовить деталь можно и без специальных навыков работы, главное - иметь хороший токарный станок. В крайнем случае, вы можете заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать дизайну по форме и размеру.

Для установки механической заглушки выполните следующие действия:


После запуска двигателя сигнал Check Engine должен погаснуть.Таким образом, датчик немного отодвигается от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-хитрость. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:


Перед началом работы отключить минусовую клемму. Все соединения должны быть хорошо изолированы. Лучшим вариантом будет поместить схему в пластиковую форму и залить эпоксидным клеем.

Все соединения электронного зажима должны быть хорошо изолированы

В продаже можно найти готовую электронную обманку. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера.Такие устройства легко подключаются, но будут стоить дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверки ее работы

Перепрошивка контроллера: стоит ли делать самому

Еще одним вариантом обмана можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода заключается в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера.Оригинальную заводскую прошивку достать очень сложно, да и стоимость ее довольно велика. Поэтому доверить такую ​​работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки разного рода коряги

При установке trompe l'oeil стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке этих устройств могут возникнуть следующие неисправности:

  1. Неисправность двигателя из-за неправильной регулировки впрыска бортового компьютера.
  2. Повреждение проводки и контроллера из-за неправильной пайки схемы.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Работы с любыми электронными устройствами должны выполняться предельно осторожно. Даже малейшая неточность может привести к поломке, поэтому нужно четко следовать инструкции.

Совет: не заказывайте trompe l'oeil онлайн на сомнительных сайтах. Большинство из них работают плохо и не принесут ожидаемого результата.

Уловки с лямбда-зондом практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно изготовить обманку и установить ее, чтобы не было минусовой колодки для бортового компьютера или двигателя.

Сегодня качество отечественного бензина оставляет желать лучшего. Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из главных неисправностей - неисправность лямбда-зонда или катализатора.А замена катализатора обходится автомобилистам в кругленькую сумму, что приводит к тому, что они часто сами выбивают керамический катализатор. Но это приводит к другой проблеме - на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора. Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители сами допускают ошибки, приводящие к поломке датчиков. Вот пример наиболее распространенного:

1. Использование топлива, марка которого не соответствует двигателю;

2. При монтаже датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Повторные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба доведена не ради красоты, а в практических целях. Ведь если выхлоп смотрит вверх, значит, машина идет по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту EURO-4, то у них есть два лямбда-зонда (далее - датчик): первый спереди, а второй за катализатором. И, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля снял катализатор или заменил его на пламегаситель, или, что более вероятно, потребуется замена одного из датчиков, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к включение аварийного режима.А это, в свою очередь, приводит к тому, что контроллер выбирает средние параметры для впрыска. То есть увеличивается расход топлива и одновременно уменьшается мощность двигателя, наблюдается нестабильность его работы на холостом ходу. Ну и на приборной панели загорается Check Engine.

Это интересно! Недавно в одном из американских городов прошли соревнования, по правилам которых участники должны были идентифицировать марку спортивного автомобиля по звуку. "Легкий!" - ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняли участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами признания!

Если автомобиль более старый, то датчик, как правило, устанавливается только один.Он перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая представляла собой очень чувствительный элемент, не снабженный нагревателем. Он нагревался от выхлопных газов, а потому на этот процесс требовалось время.

Одно из решений этой проблемы - обмануть лямбда-зонд, что можно сделать своими руками, и это обойдется дешевле, чем покупка нового датчика. Есть три типа зацепления лямбда-зонда:

механический

Электронный

Мигающий

Механическая обманка

Если вы выбрали механическую обманку, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка.Поместите его между выхлопной трубой и датчиком. Размер этой детали, как видно на чертеже лямбда-зонда, строго определен, и она сделана из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут попадать в проставку. Керамическая стружка помещается внутрь распорки, которая предварительно покрывается каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за штатную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Нужно загнать машину в яму / эстакаду и отключить минусовую клемму. Потом находим датчик и крутим. Затем подключите отрицательную клемму и запустите двигатель. Если после этого электронный блок управления выдает ошибку, повторяем процедуру еще раз. Этот вариант обманки самый экономичный.

Этот вид заграждения отлично подходит для всех автомобилей: как отечественных, так и импортных. Это интересно: по исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя за год интенсивной эксплуатации автомобиля в 2-3 раза. %.

Электронная обманка

Сделать загвоздку электронного типа уже намного сложнее.Самые продвинутые автомобилисты самостоятельно паяют схему и проделывают хитрость, используя один резистор или один конденсатор. Для самой простой электронной обманки вам понадобится:

- конденсатор (неполярный) К10-17Б имп., Емкостью 1 мкФ Y5V, +/- 20%, 1206 (Номенклатурный номер: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (инвентарный номер: 51741)

Паяльник

Припой, канифоль, изоляционная лента

На провода, идущие от датчика к разъему, устанавливается электронная заглушка.У некоторых автомобилей разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться в моторном отсеке или под торпедой. Вот так выглядит схема подключения.


Чаще всего люди задаются вопросом: «Куда поставить конденсатор?» Если смотреть с разъема, то сначала идет конденсатор, а потом уже резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, их нужно хорошо изолировать. Наиболее удачным будет поместить всю схему в пластиковый ящик и залить эпоксидным клеем.

Соединение лучше всего делать в том месте, где гофра легко разъединяется, а затем закрывать ею изоляцию. Также продаются специальные устройства с микропроцессором - эмуляторы.

Важно! Эмулятор лямбда-зонда не загвоздка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы, а также анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает такой сигнал, который соответствует сигналу от второго рабочего датчика.

мигающий

Кроме приколов есть еще перепрошивка блока управления. Перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он ориентируется только на сигнал от датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием сигналов от второго датчика блоком управления, в результате чего получится обманка катализатора.

Так же можно заказать / купить прошивку через интернет или в маркете, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезной поломке двигателя.

Экологические нормы для новых автомобилей ужесточаются с каждым годом. Это побуждает автопроизводителей изобретать все более изощренные способы борьбы за чистые выхлопные газы. Теперь ни один новый серийный автомобиль не обходится без каталитического нейтрализатора или сажевого фильтра, USR или ADBLUE и сложной системы контроля смеси.

Классификация основных систем очистки выхлопных газов

Есть несколько распространенных устройств очистки выхлопных газов.

Внедрение всех этих устройств стоит дорого.А в случае с системой SCR это также увеличивает вес автомобиля до 300 кг. В некоторых случаях ремонт неисправности может стоить до трети стоимости автомобиля. В цивилизованном мире правительство заинтересовано в том, чтобы в воздух выбрасывалось как можно меньшее количество отравляющих веществ из окружающей среды. Во многих странах для автомобилей с дорогими системами очистки предоставляются определенные льготы, призванные компенсировать расточительность автовладельца и стимулировать его поддерживать экологическую чистоту своего автомобиля.

В России таких программ нет. И экологические стандарты заметно ниже. Ввиду этого при возникновении проблемы с катализатором многие автовладельцы выбирают путь его удаления с заменой пламегасителя, стронгера или простой вставки.

После этой процедуры необходимо решить проблему с ошибкой ЭБУ о неэффективной работе катализатора. Есть три общепринятых способа:

  • установка механической обманки;
  • установка электрической обманки;
  • Прошивка
  • eCU.

Установка лямбда-зонда

Каждый из способов обхода контрольной функции компьютера имеет свою область применения и свои особенности.

Установка механической обманки эффективна по экологическому классу ЕВРО-3. Для класса ЕВРО-4 возможны неисправности. Коряга с калиброванной дырочкой, скорее всего, вообще откажется работать. На ЕВРО-5 механические устройства, как с каталитическим элементом, так и с калиброванным отверстием, практически всегда бесполезны.


Принцип работы лямбда-зонда

Чтобы понять, как работает электронная обманка
, необходимо разбираться в принципе работы лямбда-зонда. Не углубляясь в физико-химические процессы, его работу можно охарактеризовать следующим образом:

Датчик кислорода представляет собой генератор ЭДС, который под воздействием высокой температуры генерирует на своих контактах напряжения (примерно 1 В в максимальном значении).

Между контактами находится слой сплава циркония, который меняет свою проводимость в зависимости от наличия кислорода в выхлопных газах.Если в выхлопе нет кислорода, то циркониевый слой имеет минимальное сопротивление и полностью пропускает ЭДС, возникающую под действием высокой температуры. Когда кислород появляется в газах, проходящих через датчик, сопротивление увеличивается, а напряжение в цепи падает.

В системах выше ЕВРО-2 есть два датчика кислорода: до и после катализатора. Первый датчик используется для поиска кислорода в выхлопных газах и передачи данных в компьютер для регулирования топливно-воздушной смеси.Второй датчик - контрольный. Он также проверяет кислород после прохождения через катализатор. Если показания двух датчиков совпадают или близки, это означает, что с газами не произошло никаких изменений. То есть катализатор не работает. И на дашборде загорается ошибка «CheckEngine».

Электронная обманка предназначена для изменения показаний второго датчика и доведения их до максимально близких к показаниям кислородного датчика с нормально работающим катализатором.

Есть два принципиально разных устройства для коррекции сигнала лямбда-зонда.

  1. Устройство на основе одного резистора и одного конденсатора. Самый простой прибор. Эффективно работает на автомобилях с экологическим классом до ЕВРО-4 включительно. С ЕВРО-5 могут быть проблемы, так как алгоритм обработки данных с лямбда-зонда более совершенен. Он представляет собой резистор и конденсатор, которые подбираются по техническим параметрам для конкретного компьютера и закладываются в цепь управления лямбда-зонда.
  2. Обман с микросхемой. Сложный светильник, обычно промышленного производства. Предназначен для изменения выходного сигнала лямбда-зонда на автомобилях классов ЕВРО-5 и ЕВРО-6. Импульс от датчика программно преобразуется и отправляется в электронный блок управления в форме, соответствующей идеально работающему каталитическому нейтрализатору.

Установка электронного лямбда-зонда

После снятия каталитического нейтрализатора второй лямбда-зонд не удаляется из системы.Устанавливается либо в корпусе, где был установлен катализатор, либо в предусмотренное отверстие в заменителе.


После выполнения всех работ наш автосервис дает гарантию на выполненные работы и качество используемых электронных блендеров. Если во время операции возникнут какие-либо осложнения - немедленно обращайтесь. В течение гарантийного срока мы бесплатно устраним любые комментарии.

Забитый катализатор в современных иномарках доставляет массу хлопот автовладельцам.Такая ситуация вызывает сбои в работе двигателя, повышенный расход топлива и непонятное поведение машины при наборе скорости. Чтобы избежать таких последствий, необходимо заменить или снять каталитический нейтрализатор. Если элемент обрезан неправильно, автоэлектроника начинает давать сбои, и в этом случае электронная или механическая обманка лямбда-зонда будет как раз тем способом, который мастер мастерской поможет установить.

Что такое электронная обманка лямбда-зонда?

Лямбда-зонд - специальный датчик, расположенный до и после каталитического нейтрализатора и показывающий количество кислорода в выхлопных газах.В комплекте есть ТЭН, работающий от электричества, так как устройство работает при высоких температурах. А еще есть электролит, распознающий содержание чистого воздуха.

По информации этого элемента, ЭБУ отвечает за систему впрыска топлива. Поэтому для двигателей с электронной системой подачи топлива необходима правильная работа лямбда-зонда.

Важно! Если есть проблема с этим элементом, на автоматическом дисплее появится ошибка «Check Engine»; если проигнорировать ситуацию, авто полностью перестанет заводиться.

Если вы решили удалить катализатор, лямбда-зонд поставьте "жизненно важный" для вашего автомобиля. Не пытайтесь самостоятельно проводить такие манипуляции, дабы не допустить «гибели» иномарки. Обратитесь в нашу автомастерскую, где при снятии каталитического нейтрализатора будут устранены и спрогнозированы все возможные неисправности.

Механический лямбда-зонд и другие типы помех

Различные модели автомобилей оснащены одним или двумя датчиками газа.Обязательно знать особенности своей иномарки, если вы хотите самостоятельно снять каталитический нейтрализатор, не повредив при эксплуатации другие элементы автомобиля. Поэтому быстрее и надежнее обращаться в нашу автомастерскую, где работают опытные мастера, которые установят корягу за считанные минуты.

Для того, чтобы правильно провести «снятие» катализатора, необходимо не только разрезать коробку и убрать соты, но и произвести перепрошивку электроники, чтобы машина продолжала думать, что все элементы в порядке. место.

Если у вас нет специального оборудования для настройки машины, мастера рекомендуют использовать один из двух типов уловок:

  1. Электронная приманка для лямбда-зонда. Это сложное устройство, собрать которое под силу далеко не каждому. В то же время он дает наиболее точные показатели в процессе. В комплекте прибора конденсатор, резистор, нагревательные провода и датчик кислорода. В некоторых автосалонах есть готовые уловки такого типа, упрощающие жизнь иномаркам.
  2. Механическая обманка лямбда-зонда представляет собой специально изготовленную стальную деталь, устойчивую к высоким температурам. Есть варианты в бронзе. При этом размеры изделия необходимо соблюдать с ювелирной точностью, а просверленное внутри отверстие настолько тонкое, что через него проходят только выхлопные газы.

Совет: если не хотите навредить автомобилю, приобретите готовую загвоздку у профессионалов своего дела. А также заказать установку в автомастерской, где можно проверить работоспособность всех датчиков на специальных компьютерах.

Катализатор зацепа лямбда-зонда, который продлит жизнь авто

После снятия каталитического нейтрализатора необходимо подумать о замене этого элемента, сделав эмулятор. Механический лямбда-зонд-обманка изготавливается из жаропрочной стали или бронзы. Внутри детали засыпан керамический порошок с каталитическим покрытием, благодаря которому индикаторы выхлопных газов опускаются до адекватных показателей в 1 и 2 DC.

Важно! Какую бы обманку вы ни выбрали вместо катализатора, установить ее можно только на исправно исправный лямбда-зонд.Определить этот параметр умеют мастера нашей автомастерской.

Самодельный прибор должен быть изготовлен строго по схеме, где он вам понадобится:

  • заготовка;
  • Набор отверток
  • ;
  • ключей.

Собирать элемент необходимо в строгой последовательности. Если что-то пойдет не так, автомобиль может заглохнуть и больше не заводиться, чтобы избежать таких последствий, обратитесь в профессиональную мастерскую по ремонту автомобилей.

Процесс установки

Процесс установки требует выполнения определенных шагов.Если вы не уверены в своих силах, лучше обратиться к профессионалам, которые не только точно и качественно проведут монтаж, но и предоставят гарантии на выполненные услуги.

Во время установки мастер автоматического ремонта сделает следующее:

  1. Поставьте машину на специальную эстакаду, чтобы получить свободный доступ к пространству под днищем.
  2. Отсоедините отрицательную клемму на аккумуляторной батарее и открутите верхний щуп, затем второй, если есть.
  3. Вверните лямбда-зонд в защелку и поставьте датчик на место.
  4. Включит аккумулятор и проверит работу машины.

Наши специалисты автосервиса учтут все нюансы вашей модели автомобиля при установке. При необходимости проводится дополнительная компьютерная настройка электроники. Тест производительности будет проверяться не на глаз, а с помощью специальных датчиков на холостом ходу и во время движения.

Совет: если вы решили провести ремонт самостоятельно, не пытайтесь надеть второй датчик, так как он отвечает только за сгорание каталитического нейтрализатора и не влияет на работу системы.

Доверьте работу профессионалам, чтобы не тратить лишние деньги на восстановление машины после «несанкционированного» ремонта.

Как поставить электронный лямбда-зонд-обманка

Еще один вариант устранения ошибок после снятия катализатора - электронный лямбда-зонд. Это более сложный механизм, который проще купить, чем собрать самому. Но при этом не только исключит вмешательство в работу иномарки, но и отрегулирует качество топлива, обеспечив правильную работу двигателя.

Само по себе это устройство представляет собой однокристальный микропроцессор, который анализирует состояние каталитического нейтрализатора. Он получает информацию от первого датчика и подает сигнал на процессор машины. Эта электроника иномарки распознает этот поток данных как правильную работу катализатора в системе очистки выхлопных газов.

Для сборки электронного лямбда-зонда потребуется:

  • паяльник с канифолью или оловом для сборки микросхемы;
  • резистор 1 МОм;
  • Конденсатор неполярный
  • емкостью 1 мкФ.

При создании элемента используется простая схема подключения. Если вы не разбираетесь в электротехнике, лучше купить готовое устройство и обратиться в автомастерскую для профессиональной установки и настройки компьютера.

Электронная или механическая заглушка на лямбда-зонд

Сложность установки блендера лямбда-зонда в механическом или электронном исполнении заключается в последующей настройке электроники автомобиля. Это необходимо, чтобы ваша машина и после сотен тысяч километров не давала ошибок и неисправностей.

Обращаясь к нашим мастерам, вы можете быть уверены в качестве выполненных работ. При этом можем взяться за полное удаление катализатора с перепрошивкой и установкой загвоздки.

На все услуги предоставляется гарантия

, при этом мы не возвращаем иномарку, пока не будем на 100% уверены, что делаем свое дело. Звоните или приезжайте прямо сейчас, чтобы забыть о проблемах с выхлопной системой.

Спуфинг на лямбда-зонд что выдает. Различные схемы обмана лямбда-зонда.Электронная или механическая обманка для лямбда-зонда

Владельцы подержанных автомобилей часто сталкиваются с проблемой выхода из строя каталитического нейтрализатора. Новая деталь стоит дорого, поэтому редко кто меняет неисправный катализатор на исправный. Вместо него обычно устанавливается пламегаситель. Нюансы такой замены мы уже обсуждали.

Лямбда-зонд и обманка. Фото - drive2

В этом случае остается вопрос, что делать с лямбда-зондом (датчиком кислорода)? На автомобилях, соответствующих экологическим нормам Евро-3 и выше, их установлено как минимум два, а второй как бы «проверяет» работу катализатора - его значения сравниваются с показаниями первого датчик.Если ЭБУ рассчитан на работу с двумя лямбдами, то без сигналов от обоих датчиков у него не будет нормальной смеси. Так что надо как-то решить эту проблему. Один из вариантов - установить хитрость - так или иначе заставляем датчик передавать в ЭБУ не реальные данные, а те, которые нужны для нормальной работы.

Как работает лямбда-зонд

Прежде чем говорить о способах обмана, нелишне будет разобраться в принципе работы кислородного датчика.При изготовлении датчика используются диоксид циркония и оксид иттрия, а сам датчик имеет два электрода, один из которых «дышит» выхлопными газами автомобиля, а другой - обычным воздухом. Из-за разницы в количестве кислорода возникает сигнал, который передается на ЭБУ. При изменении состава смеси лямбда-зонды меняют напряжение, и диапазон может изменяться от 0,1 до 0,9 В. 0,1-0,3 В означает плохое, а 0,7-0,9 В - богатое. Оптимальным значением считается 0.4-0,6 В , именно к нему стремится ЭБУ в своей настройке.

Важный нюанс: кислородный датчик начинает работать только после прогрева до 300 градусов (что не происходит мгновенно даже в выхлопной трубе). Это не прихоть разработчиков, а необходимое условие, ведь именно при этой температуре циркониевый электролит начинает проводить ток. Прошивка ЭБУ учитывает такую ​​особенность кислородного датчика, поэтому после холодного пуска впервые может корректировать смесь без его участия.Многие современные автомобили отапливаются и имеют дополнительный электрический провод, который позволяет датчику кислорода быстрее достигать рабочей температуры.

Это именно тот датчик, который нам нужно обмануть. В глобальном масштабе все trompe l'oeil делятся на два типа - механические и электронные.

Механический ободок

У этого типа уловок есть два подвида, но в их основе один - металлическая втулка (ее еще называют проставкой или «отверткой») между выхлопной системой и датчиком кислорода ... Гильза может быть длиной от 40 до 100 мм, но в любом случае принцип работы у нее тот же - лямбда-зонд отведен от системы в сторону, через небольшое сечение в него попадает мало выхлопных газов. проставки они усредняются по объему втулки и этого кислородного датчика достаточно для передачи информации, которая необходима ЭБУ.

Это самый простой и дешевый вариант, но для некоторых автомобилей достаточно, чтобы ЭБУ не выдавал и готовил нормальную топливно-воздушную смесь.Однако это не всегда работает, потому что даже та небольшая фракция выхлопных газов, которая «летит» в ступицу, не очищается. Поэтому они придумали еще один вариант механического обмана. Втулка все та же, только внутри она не пустая, а заполнена керамической стружкой. Фактически получается небольшой катализатор, но рассчитанный не на всю выхлопную систему, а только на датчик. Это более надежный тип подделки, потому что даже та небольшая часть выхлопа, которая подается на лямбда-зонд, «фильтруется», избыток кислорода окисляется, и датчик показывает оптимальные значения.

Преимущества механической обманки очевидны - она ​​очень дешевая, проставку можно сделать самому, либо купить за 500-1000 рублей (пустой вариант) или 1500-2000 рублей (с керамической фишкой). С установкой тоже проблем нет - лямбду открутил, втулку вкрутил, а кислородный датчик уже вкрутил - справится даже школьник.

Минусы тоже в наличии. Втулка значительно увеличивает длину конструкции, расположение нижних элементов не всегда позволяет нарастить лямбда-зонд - удлиненная конструкция может просто не поместиться.Тогда вам придется перенести место установки датчика, а это дополнительные работы болгаркой и сваркой, что сводит на нет простоту этого метода.

Электронные фокусы

Как мы уже видели, лямбда-зонд преобразует количество кислорода в выхлопе в электрический сигнал, необходимый ЭБУ. В этом случае нет необходимости создавать условия для датчика, чтобы он показывал правильно, вы можете просто смоделировать желаемый сигнал без фактического измерения ... Так работает электронный обман.

Электронный лямбда-зонд. Фото - drive2

Самые крутые из них оснащены микропроцессором, могут учитывать работу первого кислородного датчика и очень точно имитировать выходной сигнал, но работают даже простые варианты, которые сможет собрать любой автовладелец, знакомый с паяльником. За готовые образцы в магазине попросят 1500-3000 рублей, а если сделать самому, то на материалы можно выложить несколько сотен рублей.

Установка электронного трюка, по идее, проста, нужно «нарезать» провода, идущие от обманывающего датчика к ЭБУ. Сложность может заключаться в том, куда идут эти провода. В некоторых моделях автомобилей до них добраться легко, в некоторых сложно. Информация о том, где именно идет проводка и где лучше ее «нарезать» (необязательно делать это в районе установки датчика, это может быть где угодно), по каждой модели авто нужно искать в отдельности.

Кроме относительно дороговизны готовых имитаторов других минусов электронных уловок нет, а вот плюсов есть. Например, не нужен исправный лямбда-зонд с электронной заглушкой. Он может сломаться во время работы, но это не повлияет на стабильность работы системы. Иногда вообще хитрости ставят только потому, что не хотят покупать новый кислородный датчик, потому что он будет стоить дороже.

выводы

Конечно, при замене катализатора на пламегаситель можно вообще без хитростей, а просто перепрошить ЭБУ на Евро-2, в котором не учитываются показатели второго кислородного датчика.Это хороший вариант, но он подходит не всем - на некоторые машины нет прошивок, рядом может не быть специалиста высокого уровня и так далее. К тому же перепрошивка может стоить значительно дороже. В таких ситуациях хитрости с лямбда-зондом тоже дадут желаемый эффект. Какой выбрать, механический или электронный, решать нужно в каждом конкретном случае индивидуально, в зависимости от модели автомобиля, наличия запчастей и предрасположенности самого владельца - что ему больше нравится паять или работать на токарном станке.

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При выходе из строя двигатель начинает работать в аварийном режиме. Сможете ли вы сами решить проблему?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопе автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая поступает в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой - за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и после принятия солнечных ванн сталкиваются с проблемой. аварийный знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально поработать и отключить сигнализацию. Проверь двигатель.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

    ,
  • установить втулку механическую;
  • подключить простую электронную схему;
  • перепрошивка контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • Отвертка
  • ;
  • Набор ключей
  • .

Бронзовая механическая коряга может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно и без специальных навыков работы, главное - иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:


После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:


Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Оптимальный вариант - поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключаются, но обойдутся они дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант уловки - перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую ​​работу следует только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фокусов стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

  1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение проводки и контроллера из-за неправильно спаянной цепи.
  3. Ошибки в работе бортового компьютера.
  4. Повреждение датчиков.

Работать с любыми электронными устройствами необходимо с особой осторожностью. Даже малейшая неточность может привести к поломке, поэтому нужно строго следовать инструкции.

Совет: не стоит заказывать обман в интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

Лямбда-зонд - неотъемлемая часть выхлопной системы любого современного автомобиля. Это датчик уровня кислорода в выхлопе автомобиля. Лямбда-зонд передает полученную информацию на бортовой компьютер, который, в свою очередь, обработав ее, регулирует обогащение смеси, подаваемой в цилиндры.

Большинство автомобилей оборудовано двумя датчиками. Один из них устанавливается перед катализатором, второй - после него. Чаще всего выходит из строя последнее. Когда это происходит, система выдает ошибку и двигатель запускается в аварийном режиме.

Чтобы не заморачиваться с покупкой нового лямбда-зонда, который совсем не дешевый, и его настройкой, наши умельцы придумали, как обмануть компьютер, потратив на него копейки. Название этого изобретения - обманка.

Есть три способа обмануть автомобильный компьютер:

  • перепрошить компьютер;
  • установить механическую заглушку;
  • установка электронной обманки.

Перепрошивка электронного блока управления

Суть этого метода заключается в том, чтобы войти в автомобильный компьютер, отключить электронным способом кислородный датчик и внести изменения в программное обеспечение. Для этого, конечно же, потребуется обратиться к специалистам с определенными навыками и соответствующим оборудованием.

Механическая заглушка

Механическая заглушка лямбда-зонда - это металлическая прокладка (втулка) между выхлопной трубой и самим датчиком.

Изготовить такой рукав сможет любой человек, имеющий хоть малейшее представление о переворачивании.Чаще всего для этих целей используется бронза или жаропрочная сталь.

Ниже представлен чертеж проставки для второго лямбда-зонда с размерами.

Принцип этого метода довольно прост: используя втулку с отверстием диаметром 2 мм, мы перемещаем датчик подальше от выхлопной струи.

Самостоятельно установить проставку несложно. Загоняем машину в яму или эстакаду, отключаем минусовую клемму, находим датчик и откручиваем.

Подключаем отрицательную клемму, заводим двигатель. Если электронный блок управления снова выдает ошибку, повторите процедуру со снятием клеммы еще раз.

Блокировка электронная

Этот способ больше подходит тем автовладельцам, которые дружат с паяльником. Все, что нужно для простейшего электронного трюка, это:

  • конденсатор (неполярный) емкостью 1 мкФ;
  • Резистор
  • (сопротивление) 1 МОм;
  • Паяльник
  • ;
  • припой, канифоль;

Уловки этого типа устанавливаются прямо на провода, идущие от датчика к разъему.Этот разъем у одних автомобилей расположен в центральном тоннеле между сиденьями водителя и пассажира, у других - в моторном отсеке, у третьего - под торпедой.

Первый способ предполагает установку трюка с катализатором, который исправит сигнал, поступающий с кислородного датчика. Есть два типа обмана - механический и электронный.

Обман лямбда-зонда механического типа - это бронзовая прокладка определенного размера, в объеме которой находится керамический чип, покрытый каталитическим слоем.Суть этого метода в том, что выхлопные газы, попадая в объем проставки через небольшое отверстие, после чего излишки СО и СН окисляются кислородом, в результате его концентрация снижается. Электроника анализирует изменение синусоиды сигнала и делает вывод, что катализатор работает нормально.

Электронный лямбда-зонд - высокотехнологичное устройство на базе микропроцессора, он обеспечивает правильную работу системы управления силовым агрегатом автомобиля, а не только «снимает» ошибки самодиагностики.Однокристальный микропроцессор действительно понимает, что происходит с выхлопом и в каком состоянии он находится, после чего, анализируя ситуацию, обрабатывает сигнал от первого лямбда-зонда, а затем генерирует выходной сигнал, точно такой же, как у второй датчик с полнофункциональным катализатором.

Второй вариант решения проблемы с лямбда-зондом подразумевает перепрошивку, то есть изменение прошивки ПКМ путем исключения из его кода коррекции дозировки, исходящей от сигнала заднего кислородного датчика.Мигание, содержащее алгоритм, выполняющий коррекцию, рассчитывается исключительно на основе сигнала кислородных датчиков, которые находятся перед катализатором, без учета сигнала, поступающего от заднего лямбда-зонда. Это автоматически исключает возможность записи в память ошибок катализатора (P0420 - P0430).

Некоторые модели PCM имеют заводскую прошивку, но это бывает крайне редко. Чаще всего этих программ нет или больше не существует, так как они не соответствуют требованиям современных экостандартов.Подавляющее большинство всех прошивок на рынке и в Интернете, как правило, созданы «продвинутыми» тюнерами или прочими «кулибиными», имеющими представление о том, что это такое и для чего. Однако очень часто именно эти кастомные прошивки могут серьезно повредить двигатель или полностью «заглушить» его.

Лямбда-зонд может снизить вредное воздействие выхлопных газов и снизить расход топлива автомобиля. Однако зачем многие водители создают устройства, которые излучают или обманывают этот датчик.Из этой статьи вы узнаете, что такое загвоздка лямбда-зонда и как ее обойти.

Лямбда-зонд - это небольшая батарея, вырабатывающая низкое напряжение, достаточное для передачи необходимой информации в блок управления. Один электрод датчика расположен внутри выхлопной системы, а другой снаружи. Наэлектризовавшись за счет состава выхлопных газов, первый электрод вместе со вторым создает напряжение определенной величины и посылает сигнал в электронный блок управления двигателем.

В зависимости от содержания несгоревшего топлива в выхлопе возникает определенная ЭДС, на основании которой ЭБУ принимает решение о количестве воздуха и бензина, подаваемых в цилиндры двигателя. Это свойство делает наиболее оптимальным.

Любой лямбда-зонд способствует идеальной смеси 1: 1. Однако таких значений практически никогда не возникает, так как двигатель работает в разных режимах, где соотношение бензина и воздуха меняется довольно быстро.

Зачем зацепиться?

К сожалению, не все датчики имеют четкий алгоритм работы.Многие из них просто неисправны или даже выходят из строя в неподходящий момент. При выходе из строя лямбда-зонда ЭБУ перестает получать от него сигнал и переводит двигатель в аварийный режим. Количество топлива и воздуха перестает регулироваться и отображается одним заданным значением. При этом значительно увеличивается расход топлива, а цилиндры загрязняются несгоревшим излишком. Этот режим предназначен для попадания на станцию ​​технического обслуживания и длительная эксплуатация ТС при выходе из строя датчика не рекомендуется.

Многие современные автомобили оснащены двумя датчиками, которые установлены на противоположных сторонах катализатора. Такое решение дает возможность оценить правильность работы выхлопа, поскольку данные с датчиков в обязательном порядке должны быть разными. Если они работают одинаково или один из них просто выйдет из строя, на панели приборов загорится знакомый значок Check Engine.

Казалось бы, все просто - нужно просто заменить неисправный элемент и привести двигатель в нормальный режим работы.Многие водители этого не делают из-за дороговизны датчика. Если отечественные некачественные запчасти имеют гораздо более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, позволяющие обойти датчик и спасти двигатель. Все эти устройства используются в тех случаях, когда на выхлопе стоит два лямбда-зонда и один из них начинает работать с большими ошибками или выходит из строя. Эти уловки актуальны и при неисправности катализатора.

Какие хитрости используются для лямбда-зонда?

Есть несколько способов обойти этот датчик.Их условно можно разделить на две категории: механические и электронные.

Механическая заглушка

Первая категория предполагает вмешательство в конструктивные особенности выхлопа. Для этого удаляется катализатор и на его место устанавливается специальная проставка. Он должен быть точно такого же размера и повторять свой оригинальный аналог. Внутри прокладок разбросаны керамические крошки, покрытые каталитическим слоем. Естественно, в этой детали должны быть отверстия для выхлопных газов.

В результате химического взаимодействия керамической крошки с выхлопными газами вредные газы начинают окисляться, а в конце проставки получается очищенный газ, в котором меньше вредных веществ.Таким образом, два датчика, расположенные по разные стороны от этой проставки, снимают совершенно разные показания. Блок управления двигателем «думает», что датчики исправны, и не переводит двигатель в аварийный режим.

Механический метод обхода лямбда-зонда является самым дешевым и не требует от водителя обширных знаний в области автомобильной электроники.

Электронная заглушка

Электронный метод бывает нескольких видов. Первые подразумевают не просто обман ЭБУ, но и настройку двигателя на максимально корректную работу.Второй метод предполагает вмешательство в работу контроллера и отключение специальной функции, контролирующей количество бензина в выхлопе.

Обман ЭБУ происходит подключением специального эмулятора. Пока один из датчиков перестает работать, специальное устройство настраивается на требуемый режим и имитирует работу неисправного датчика ... Таким образом, на контроллер поступает сигнал как от обоих датчиков, так и от исправных. Кроме того, у процессора такого трюка есть более продвинутая функция в области передачи информации, потому что он не только считывает количество бензина, но и подбирает наиболее оптимальную смесь для заданного режима работы и «подсказывает» ЭБУ, как правильно подавать бензин и воздух.

Такое устройство чаще всего изготавливают независимо от одного резистора или конденсатора. Тем не менее, сейчас на прилавках магазинов появились готовые решения с небольшим процессором. Однако иногда встречаются такие, цена которых превышает стоимость нового датчика, что не очень выгодно.

Второй вид электронных уловок не самый правильный, но весьма эффективный. Для этого «перепрошивается» электронный блок управления и он перестает учитывать сигналы, передаваемые с датчиков.Перепрограммирование осуществляется путем подключения ЭБУ к компьютерам и установки нового программного обеспечения ... Многие мастера могут не только переустановить программное обеспечение, но и внести коррективы в существующее.

Это вмешательство в бортовую сеть должно выполняться с помощью специально обученного персонала. Ведь неправильная настройка контроллера может привести к серьезным повреждениям двигателя.

Несмотря на все прелести и преимущества этих методов, все же рекомендуется как можно скорее заменить неисправную деталь.Ведь такие устройства не только влияют на грамотную работу контроллера, но и выполняют свою основную функцию - избавление от вредных веществ в атмосфере. И это, прежде всего, воздух, которым мы дышим.

Видео - Устройство для уловки лямбда-сна

Эмулятор катализатора - это электронная заглушка лямбда-зонда. Эмулятор лямбда-зонда

Собираю вопросы по установке эмулятора лямбда-зонда, по ходу отвечаю на них 🙂

  1. Эмулятор лямбда-зонда.Расположение компонентов на плате.

Во избежание мозгового штурма, потери времени и ошибок в разводке схемы привожу изображение, на котором подписаны все компоненты, указана полярность (когда требуется) и значения компонентов лямбда-эмулятора указаны.

Именно в таком виде доска предстанет перед вами после травления. Естественно, это вид сзади, со стороны гусениц, учтите, ведь компоненты с этой стороны будут припаяны, а с лицевой стороны будет

.

2.Какую лямбду выбрать для установки с эмулятором лямбда-зонда?

Выбор за вами по этой теме. Вам понадобится циркониевый, то есть такой, который есть в любом магазине автозапчастей. На профильных форумах каждой машины есть целые темы с ответом на этот вопрос. Но я напишу несколько чисел позже, это те лямбды, которые есть у людей и которые работают вместе с трюком с лямбда-зондом.

3. Как правильно установить лямбда-загвоздку?

На момент написания этой статьи было два образа инструкций по подключению.Первая фотография неизвестного автора, вторая моя) прилагаю.

Эмулятор лямбда-зонда. Схема подключения.

Забегая вперед скажу, возникла идея записать видео с процессом установки эмулятора и комментариями. Пока ничего не обещаю по срокам, но очень надеюсь, что видео будет записано с приходом летней жары) Ждем, мониторинг)

Кстати, приведенную выше схему хорошо дополнят буквально на днях...

4. Транспортные средства, на которых возможна установка эмулятора лямбда-зонда.

На этом этапе будет дополненный список. Дополнено отзывами, значит медленно) Всегда можете помочь, если вашей машины нет в списке.

Как определить лямбду на автомобиле? Садитесь в машину с любой приблудой, «нюхая» лямбду и смотрите числа или лямбда-графики. Лямбда титана колеблется от 0 до 5 вольт, циркония - от 0 до 1 вольт.

  • Jeep Cherokee XJ.1987-1991 годов выпуска (г.в.)
  • Опель Вектра. ???? - ???? Г.В.
  • Hyundai V6 - ?????

Самое главное - обратная связь! Если есть вопросы, пишите их в комментариях, в форме обратной связи, на Диске, буду дополнять статью для будущих читателей)

Каталитический нейтрализатор лямбда-зонда 2 (стандарт ЕВРО-3 и выше)

В связи с тем, что стоимость нового каталитического нейтрализатора (особенно оригинального) зачастую равна половине стоимости нового двигателя, пытливые умы автолюбителей начали исследования и эксперименты по этой теме...

Срок службы такого дорогостоящего компонента современного автомобиля во многом зависит от качества используемого топлива (что до сих пор является проблемой) его марки (достаточно один раз заправиться, например, этилированным 80, и нейтрализатор сработает). пришли в негодность) и многие другие факторы ... но это тема отдельной статьи, углубляться в нее не будем !!!

В ситуации, когда каталитический нейтрализатор забит и соответственно не пропускает нормально выхлопные газы, его необходимо срочно менять, так как двигатель может выйти из строя (что приводит к его дорогостоящему ремонту) и не только !!!

Другая ситуация, когда каталитический нейтрализатор все еще может нормально пропускать выхлопные газы, но больше не может выполнять свою функцию очистки выхлопных газов от загрязняющих CO и CH (это наиболее типично для старых автомобилей по возрасту или пробегу), ЭБУ двигателя переходит в аварийный режим, т.е.е. п. "ковыляю в гараж". Соответственно, на таком вагоне долго и комфортно не ехать поездом, увеличивается расход топлива, ухудшаются силовые характеристики, плохая реакция дроссельной заслонки и т. Д.

Единственный выход из вышеперечисленных ситуаций - 2:

  • Самая правильная и экологически чистая замена на новый оригинальный каталитический нейтрализатор, или, как вариант, разборка с заменой старого элемента на новый (сейчас для некоторых машин они продаются отдельно), что потребует простого » болгарка »и сварочный аппарат (об этом в интернете много видео роликов по ремонту)
  • Еще один не совсем правильный и неэкологичный выход из сложившейся ситуации - эмуляция каталитического нейтрализатора.Здесь много вариантов, это замена пламегасителя подходящего размера и крепления, разбор старого катализатора с удалением элемента и заливкой, например, сеткой с последующим завариванием и т. Д. ..

Когда идем по пути эмуляции КН (каталитический нейтрализатор), получаем некоторую выгоду, улучшаются показатели мощности двигателя, преобразователь дешевый, вроде все просто, круто, но нет !!! ЭБУ двигателя, анализируя показатели обоих лямбда-зондов диспетчера и контроллера, не видит разницы между ними и переводит двигатель в аварийный режим.Простое удаление 2-х лямбда-зондов тоже не может решить проблему снова в аварийном режиме !!! Как вариант, прошивка ЭБУ с программным удалением 2 лямбд, но по пути возникают сложности:

  • Отсутствие хороших специалистов с таким же оборудованием
  • Возможное безвозвратное повреждение дорогого ЭКЮ
  • Отсутствие хорошего, надежного ПО
  • нет гарантии нормальной работы двигателя после перепрошивки (на заводах тоже спецы сидят !!!)

Но пойдем другими путями - электронная и механическая эмуляция нормальной работы 2-го лямбда-зонда.В интернете описано множество схем, от простых до сложных, но на личном опыте остановился на одной и ее вариациях на примере 2 lz от автомобиля Subaru:

По этой схеме исправный 2лз остается в СЦ на своем месте, в разрыв сигнального провода впаивается постоянный маломощный резистор на 1 МОм и шунтируется сигнальный и заземляющий провод ЭБУ с постоянным конденсатором на 1 мкФ при рабочем напряжении 16 вольт и выше.

Примерная осциллограмма этой схемы (желтая кривая эмуляции, синяя без эмуляции) ниже:

* Авто.18 в, если схема сработала без включения аварийного режима, то ничего в ней не меняем, если нет, то припаиваем переменный резистор 1-1МОм, подключаем осциллограф к сигнальному проводу на выходе этого эмулятора (от сторона ЭБУ) и посмотрите на форму и амплитуду сигнала. Возможно придется еще и экспериментально подобрать шунтирующий конденсатор от 0,1-10Мкф

И еще одна схема эмулятора лямбда-зонда ...

Простой эмулятор с регулировкой «топливовоздушной смеси»
может быть построен на модуле мультивибратора 555
Притягательная частота обеспечивается большим значением емкости конденсатора С2.Частота переключения регулируется резистором R1; в среднем положении
частота примерно
равна 0,5 Гц. Сигналы эмулятора показаны на рис.
«Качество микса» контролируется резистором R6. В
среднее положение
«стехиометрическая смесь»
0,110,9 В (осциллограмма №1). В правом (по схеме)
положение ползунка резистора R6 «богатая смесь»
0,5550,9 В (осциллограмма №2). В левом (по схеме)
положение ползунка резистора R6 «обедненная смесь» 00
0.45 В (осциллограмма №3), что определяется прямым напряжением диодов
VD1, VD2. Предпочтительны
диодов типа КД925В. В промежуточных позициях
разной степени «обогащения» или «обнищания».
Детали следующие: биполярные транзисторы BC547C или BC847C, диоды 1N4007, светодиоды
любые диаметром 3 мм, электролитические конденсаторы на напряжение 25 В.

Эмулятор лямбда-зонда каталитического нейтрализатора 2 (стандарт EURO-3 и выше) версия 2

Эту схему можно рассматривать не только как эмулятор 2-х DC, но и как временную замену неисправным 2-х DC !!!

Для имитации сигнала DK2 из сигнала DK1 использовалась следующая схема (изменяя сопротивление подстроечного резистора и емкость конденсатора, подбираем сигнал до значения, необходимого для нормальной нормальной работы ЭБУ ДВС):

Для имитации нагревателя DK2 используется резистор 300 Ом / 2 Вт.Можно заменить обмоткой катушки от обычного автомобильного реле на 12В. Как вариант можно использовать ТЭН (при условии, что он отремонтирован) 2 ДК.

Проверка отключена, динамические характеристики не изменились.

Оригинальные разъемы (ДК1 и ввод ЭБУ ДК1 и ДК2) заменены на 4-х контактные "Волговские". Все устройство смонтировано на печатной плате, соединения просто проводные.
Upd. Полностью разжеванная схема:

Примечание * Для настройки этой схемы рекомендуется использовать осциллограф, наблюдая кривую эмулируемого сигнала 2-го лямбда-зонда.

Прокладка каталитическая для лямбда-зонда (мини катализатор)

Сразу скажу, что эти проставки не трубочки с дыркой и сеткой, как думают многие, в том числе и те, кто пытается их подделать. Именно поэтому не надо «дорабатывать дырку дрелью», чтобы надоедливая лампочка CheckEngine окончательно погасла, как вам могут посоветовать продавцы аналогичных товаров.

Наши проставки имеют эффективный каталитический элемент, который может работать при низких температурах, благодаря чему датчик обеспечивает состав выхлопных газов, эквивалентный составу выхлопных газов, прошедшему через стандартный катализатор, то же количество кислорода.

Зачем это нужно? Поверьте, не только для того, чтобы свет погас, а прежде всего для того, чтобы система управления двигателем работала правильно. Действительно, используя датчик каталитического нейтрализатора, блок управления двигателем отслеживает интегральное соотношение смеси и постепенно регулирует смесь, обеспечивая скорость и эффективность управления смесью с помощью датчиков каталитического нейтрализатора. Практически каждый хороший диагност знает, что время восстановления намного больше, чем время реакции контура регулирования смеси с использованием первичных датчиков в случае отклонения от заданной смеси.Это то, что определяет необходимость правильной работы датчиков катализатора. Малейшее отклонение долговременной коррекции подачи топлива, сформированной по показаниям датчиков катализатора, вызывает состояние, когда коррекция передними датчиками большую часть времени будет находиться в зоне восстановления, т.е. постоянно будет происходить перерегулирование и подача топлива будет формироваться неправильно. А это и расход топлива, и мощность ...

Что вам нужно, исправная машина или сомнительная экономия в случае покупки дешевых подделок? Тебе решать ...

Более того, результаты испытаний наших проставок показали, что приспособления, которые «уплыли» при неисправности катализатора, возвращаются в норму. Также следует отметить, что ресурс встроенного катализатора намного выше, чем у штатного катализатора, но только при условии исправной и корректной работы системы смесеобразования.

Из недостатков можно отметить только один - стандартный щуп поднимается на 32мм и иногда бывает проблематично установить щуп с проставкой.С этим ничего не поделать - гайку придется приваривать в другом месте.

А вот проставку можно сделать самому ...

В двух словах - суть метода заключается в том, что необходимо, чтобы лямбда-зонд «дышал» «чуть дальше» от выхлопного тракта, да «через маленькое отверстие» - в итоге будем также получится более слабая синусоида и мозг подумает, что все это «вина» нормально работающего катализатора.

Вот фото проставки (сразу оговорюсь - на фото немного некорректно сделана проставка - «это отверстие» должно быть 1-2мм в диаметре, хотя бывают случаи, когда даже с отверстием в 6 мм Check больше не загорается, но вы должны начать с отверстия диаметром 1-2 мм (как показано на рисунке ниже - 2 мм).

А вот чертеж, который мы распечатываем на принтере и спокойно идем с ним токарю:

Продолжение следует ...

Устройство представляет собой эмулятор лямбда-зонда для автомобилей с инжекторным двигателем и установленным газовым оборудованием. Использование этого устройства позволит избежать увеличения расхода топлива при переходе на бензин. Такой перебег происходит из-за того, что при работе на газе контур автоматического регулирования количества впрыскиваемого топлива (то есть бензина) размыкается и электронный блок управления (ЭБУ) двигателя, не получая сигнала от лямбды датчик, переходит в режим «аварийный», загорается лампочка «Check Engine».Если в этот момент оборудование будет переключено на бензин, аварийный режим работы будет сохранен в памяти ЭБУ и потребление бензина увеличится. Чтобы этого не произошло, при работе на газе следует эмулировать работу лямбда-зонда.
Предлагаемый эмулятор сигнализирует о качестве смеси тремя светодиодами и не влияет на саму смесь, так как ее расход определяется настройками газового оборудования. А когда вы снова перейдете на бензин, это поможет вашей машине избежать повышенного расхода топлива.

Светодиодная индикация состояния топливовоздушной смеси:
зеленый - плохая смесь;
Желтый - Оптимальная смесь;
Красный - Насыщенный микс.

Технические характеристики:
Напряжение питания: 12В;
Ток потребления: 20 мА;
Выходной сигнал: 1 В.

Схема, внешний вид и печатная плата эмулятора

Контакты эмулятора подключаются к обрыву провода от лямбда-зонда к ЭБУ двигателя следующим образом:
Контакт 1 - к переключателю топлива;
Контакт 2 - к кузову автомобиля;
Контакт 3 - к блоку управления форсункой;
Контакт 4 - К лямбда-зонду.

Примечание: это устройство можно приобрести в виде комплекта (печатная плата и комплект деталей)

Как определить износ катализатора?

Существует три основных причины отказа катализатора - потеря эффективности катализатора, деградация и плавление.

Для проверки оплавления установите манометр вместо кислородного датчика и измерьте давление в выхлопной системе. Если в разных режимах работы давление превышает 0,5 атм (кг / см2), каталитический нейтрализатор плавится.

Если показания лямбда-зондов до и после катализатора совпадают, это означает, что катализатор потерял свою излучательную способность (эффективность).

Эффективность катализатора можно проверить и другим способом. Прогреть двигатель (полчаса езды). После этого с помощью термопистолета (пирометра) проверьте температуру на сварном шве до и после катализатора, если температура за катализатором такая же или ниже, то катализатор неисправен.

В случае, если внутри катализатора что-то загрохотало, необходимо принять срочные меры. В противном случае мусор внутри может повредить двигатель.

Часто задаваемые вопросы

1.Точно работает? - Да, мы даем гарантию на результат 2 года. В комплекте с эмулятором вы получите инструкцию и гарантийный талон. Закон также дает право вернуть товар в течение 2-х недель без объяснения причин.
2. Смогу ли я получить поддержку? - да, можно проконсультироваться по телефону, скайпу или электронной почте. Все вопросы решаемы.
3. Какой эмулятор мне нужен для моей машины? - вверху этой страницы находится форма для выбора эмулятора на машине.
4. Где установить эмулятор? - у наших представителей. Так же может установить любой автоэлектрик.
5. У меня не работает задний лямбда-зонд. Может ли эмулятор обойти это? - да, может быть абсолютно на всех машинах. Если передняя лямбда широкополосная, с токовым сигналом (датчик AFR, LAF), то установлен эмулятор SK-08. Если задний датчик неисправен, сигнал для эмулятора снимается с переднего датчика. Если неисправен ТЭН в заднем лямбда-зонде, то вместо ТЭН дополнительно подключается резистор около 10 Ом мощностью 10 Вт.
6. Можно ли не удалять катализатор? - можно если он механически целый (не плавится, не звенит, тяга двигателя нормальная) и передняя лямбда с сигналом 0 ... 1 вольт (исключения в предыдущем вопросе). Опорный сигнал для эмулятора в этом случае берется с передней лямбды.
7. Обязательно ли устанавливать более сильный (пламегаситель)? - необязательно, но желательно. Это влияет только на звук выхлопа. Без более сильного выхлоп быстрее не сгорит (популярное мнение), так как после исправного катализатора температура всегда выше, чем раньше.Ехали раньше без катализатора ...
8. Уменьшится ли расход после установки эмулятора? - если у вас сейчас завышенный расход, то он должен уменьшиться. На автомобилях Евро 4 и 5 задняя лямбда ощущается при приготовлении топливной смеси и расход напрямую зависит от состояния катализатора. На автомобилях Евро-3 и ниже возможно снижение расхода за счет перехода двигателя из аварийного режима в штатный. Расход также можно снизить, если у вас был расплавленный катализатор.
9. Почему эмулятор лучше программного удаления? - автомобиль продолжает движение по заводской программе, вмешательство в блок управления двигателем не производится. Безграмотное удаление ПО может привести к тому, что лампа неисправности на панели приборов вообще никогда не загорится - несвоевременное устранение неисправности может привести к повреждению двигателя. При программном распределении режимы работы двигателя могут меняться, и никто не знает, как это повлияет на это.
10.Установлено ГБО, постоянно выскакивает ошибка на катализаторе, никто ничего не может сделать .... - С этой проблемой сталкиваемся очень часто. Для начала нужно попробовать прокатиться на бензине. Если с бензином проблем нет, значит проблема в ГБО. Вы можете прочитать больше в этой статье.

Лямбда-зонд (также называемый кислородным датчиком, датчиком O2, DK) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно 2 или более лямбда-зонда) контролирует содержание O2 в выхлопной смеси автомобиля, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится Check Engine). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Механическая защелка лямбда-зонда («отвертка»)

«Ввертыш» - втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической крошкой со специальным каталитическим покрытием.За счет этого выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная защелка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении. Для этого необходимо подготовить:

  • заготовку;
  • отвертка;
  • Набор ключей.

На обрабатывающем станке сделана загвоздка.Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка лямбда-зонда трюк выглядит следующим образом:

  • Поднимите машину на эстакаду.
  • Отсоедините отрицательную клемму на аккумуляторной батарее.
  • Откручиваем первый (верхний) зонд (если их два, то снимаем тот, который находится между катализатором и выпускным коллектором).
  • Вверните лямбда-зонд в проставку.
  • Установить на место «расширенный» датчик.
  • Подключаем клемму к АКБ.

Полезно! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние. Самый чувствительный - это первый датчик, который устанавливается ближе всего к коллектору.

После этого системная ошибка "Check Engine" должна исчезнуть.Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Еще один способ устранения неполадок постоянного тока - электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой». Благодаря этому в ситуации неисправности лямбда-зонда силовой агрегат продолжит исправно работать.

Полезно! Места установки такой trompe l'oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема смешивания представляет собой однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам понадобятся:

  • паяльник с малым жало и припой;
  • канифоль;
  • конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
  • резистор (сопротивление) на 1 мОм, С1-4 имп, 0.25 Вт;
  • нож и изолента.

Полезно! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

  • Отсоедините отрицательную клемму аккумулятора.
  • «Рассеките» провод, идущий от самого ДК к разъему.
  • Обрежьте синий провод и подключите его обратно через резистор.
  • Припаяйте неполярный конденсатор с белым и синим проводами.
  • Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками для распиновки на 4 провода

На завершающем этапе должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах есть готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокирующий обработку сигналов от второго кислородного датчика.Однако необходимо учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Полезно! При перепрошивке удаляются лямбда-зонды.

Если вы все же захотите прошить систему, то обратитесь к грамотному специалисту, который с помощью специализированного оборудования может отключить прием данных ДЦ.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

  • Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
  • Если цепь не припаяна должным образом, это может привести к повреждению проводки.
  • Во время установки трюка вы можете повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
  • После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от уловки, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если самодельное устройство повлияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l'oeil только в том случае, если вы разбираетесь в работе такого плана.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
